نحوه انتخاب موتور گیربکس (2)
بهترین راهنمای انتخاب الکتروگیربکس

نحوه انتخاب موتور گیربکس (2)

شنبه 24 اسفند 1398

این مقاله در ادامه مقاله نحوه انتخاب موتور گیربکس (1) است و درباره انتخاب ساده بهترین موتور گیربکس به عنوان مشاوره فنی نگارش شده است. خواهشمند است نظر ارزشمند خود را در ذیل مقاله درج بفرمایید.

حداقل و حداکثر دمای محیط

همه ی گیربکس ها با توجه به بازده آنها مقداری از توان ورودی را به انرژی گرمایی تبدیل می کنند. این انرژی گرمایی که در محل درگیری دنده ها و یا در محل ساچمه های بلبرینگها تولید می شود و از طریق روغن از آن محل انتقال پیدا می کند. طراح با توجه به نوع طراحی پوسته نوع سیستم روغنکاری و گرید روغن را انتخاب می کند تا دمای گیربکس در حین کار نسبت به دمای محیط بیشتر از حد مجاز افزایش پیدا نکند. این بدان علت است که افزایش دمای گیربکس باعث انبساط قطعات داخلی و پوسته میشود و معمولا ضریب انبساط پوسته نسبت به دنده ها بیشتر است و بیشتر شدن دمای بیش از حد باعث افزایش فاصله های مراکز که باعص لقی بین دنده ها میشود. علاوه بر این ویسکوزیته روغن نیز در دمای بالا کم می شود و ممکن است فیلم روغن بدرستی دربین دندانه ها و یا ساچمه های بلبرینگها تشکیل نشود.

تعداد شروع و پایان در ساعت

همانطور که در بحث ضریب اطمینان گفته شد. گیربکس باید علاوه بر امکان انتقال توان و گشتاور در سرعت های مورد نظر باید بتواند بر شوک هایی که بر اساس هر کاربرد به آن از طرف محرک یا متحرک وارد می گردد نیز مقاومت لازم را داشته باشد. میزان شروع و پایان در ساعت یکی از پارامترهایی است که باعث ایجاد شوک بر روی قطعات داخلی می شود که برای خرید یا تولید باید این مطلب را در نظر گرفت.

توان ورودی

توان هایی که در کاتالوگ ذکر می شود را توان ورودی گیربکس گویند که توان خروجی به روش زیر محاسبه می گردد
KW2(HP2) =KW1(HP1) * dη

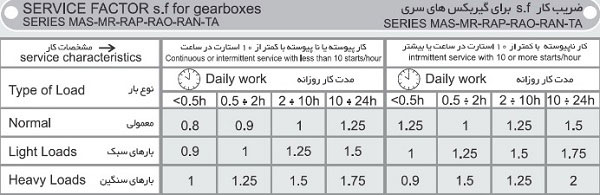

(s.d) ضریب کار

به دلیل اینکه گیربکس ها تحت بار متغیر به فعالیت خود ادامه می دهد بهتر است در هنگام انتخاب گیربکس ضریب کار مناسبی انتخاب نماییم. این ضریب به ما این امکان را خواهد داد که گیربکس با مشخصات بهتر و مناسب تری برای انجام کار مورد نیازمان انتخاب کنیم. جدول ضرایب کاری که بهتر است در هنگام انتخاب گیربکس در مد نظر داشته باشیم به شرح زیرمی باشد

گشتاور خروجی

محاسبه نسبت تبدیل

(INPUT SPEED) / (OUT PUT SPEED)
به عنوان مثال 2= 500/1000  که نشان دهنده نوع گیربکس از نوع کاهنده است
محاسبه گشتاور خروجی تصحیح شده

(Required Output Torque  * F1 * F2 * F3)
در زمانیکه بیش تر از دو شافت خروجی داریم گشتاور خروجی مورد نیازمان برای گیربگس  برابر مجموع تک تک گشتارهای خروجی شافت های خروجی است

187.5 = 1.00 *1.00 * 1.25 * 150
محاسبه توان خروجی تصحیح شده

(Required Output Torque)* (Output Speed / 9550
(187.5 * 500) = 9.82kwبه عنوان مثال

محاسبه توان ورودی
(Output power) / (Efficiency)
( بازدهی گیربکس بین 95%  و 98% بعد از راه اندازی اولیه می باشد)
9.82 / 0.98 = 10.02kw

انتخاب ضرایب طراحی

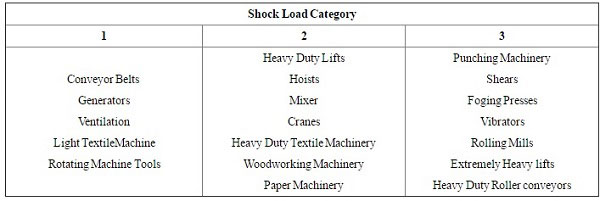

ضریب بار

ضریب بار در الکتروگیربکس

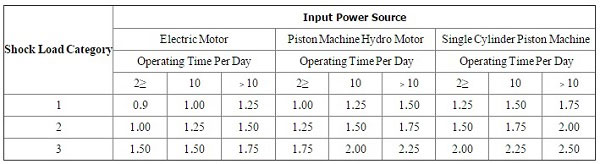

با استفاده از اطلاعات مشخص شده در شماره های 5،16 و 17 در اطلاعات اختصاصی بالا ضریب بار از جدول زیر برآورده ایم که به نمونه زیر هست.

ضریب بار

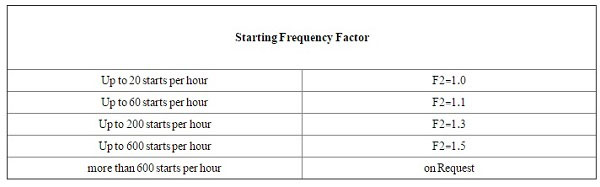

 ضریب تعداد دفعات شروع کردن

با استفاده از اطلاعات مشخص شده شماره 18 اطلاعات اختصاصی ، ضریب دفعات شروع کردن از جدول زیر انتخاب و به کار برده می شود.

ضریب حد حرارتی – چرخه کار (duty cycle)

ضریب تعداد دفعات روشن کردن گیربکس

با استفاده از اطلاعات مشخص شده شماره 14 اطلاعات اختصاصی حد حرارتی ، چرخه کار، ضریب از جدول زیر انتخاب و مورد استفاده قرار می گیرد.

لود کتگوری

20      40        60        80        100             Duty Cycle per Hour (%)
2.00     1.75     1.50     1.25     1.00              Thermal Limit factor
ضریب حد حرارتی – دمای محیط
  50        40         30         20         10          Ambient Temperature

 0.62     0.75      0.87       1.00      1.20        Thermal Limit Factor

جدول راھنماي انتخاب دور و گشتاور
راھنمایي :
قدرت : kw و Hp
rpm اولیه و دور ثانویه : n 2و  n1
n/m گشتاور : T
mm قطر شافت خروجي : D
kg : M وزن تقریبي دستگاه با الكترو موتور ژن

جدول انتخاب گیربکس جدول انتخاب گیربکس جدول انتخاب گیربکس



بخش اول: نحوه انتخاب موتور گیربکس (1)

نویسنده: آقای مهندس علی الهی
