شرکت شاکرین گیربکس اصفهان که با نام‌های گیربکس شاکرین یا شاکرین گیربکس نیز شناخته می‌شود، یکی از تولیدکنندگان شناخته شده و معتبر گیربکس ایرانی است. این شرکت تولیدکننده انواع گیربکس صنعتی بوده و محصولات خود را در قالب گروه‌های زیر ارائه می‌کند:

  1. گیربکس حلزونی
  2. گیربکس هلیکال
  3. گیربکس خورشیدی

هر یک از این گیربکس‌ها تیپ‌ها و مشخصات فنی متفاوتی دارند که در ادامه به آن‌ها می‌پردازیم.

انواع گیربکس شاکرین

بیشترین تمرکز شرکت شاکرین گیربکس بر تولید گیربکس حلزونی است؛ انواع گیربکس حلزونی شاکرین عبارت‌اند از:

  • گیربکس VF شاکرین
  • گیربکس MVF شاکرین
  • گیربکس VF/U
  • گیربکس MVF/U شاکرین
  • گیربکس مکعبی SHMRV
  • گیربکس مکعبی SHRV شاکرین

گیربکس VF شاکرین

گیربکس VF شاکرین در 9 سایز و بازه نسبت تبدیل ۷ تا ۱۰۰ تولید می‌شود. ورودی این گیربکس شفت نری (سالید شفت) و خروجی آن هالو شفت است.

گیربکس شاکرین اصفهان سری vf

سایز گیربکس قطر شفت ورودی قطر شفت خروجی بازه نسبت تبدیل جنس پوسته
49 16 25 7 تا 100 آلومینیوم
63 18 25
86 25 35 چدن
110 25 42
130 30 45
150 35 50
185 40 60
210 48 90
250 55 110

تمامی انواع گیربکس حلزونی شاکرین تیپ VF، قابل‌ استفاده با الکتروموتورهای ۱۵۰۰ دور و کمتر هستند؛ همچنین این گیربکس‌ها را بر اساس موقعیت نصب به ۶ تیپ دسته‌بندی می‌کنند که در شکل زیر مشاهده می‌کنید.

نحوه نصب گیربکس حلزونی گرد شاکرین

نحوه اتصال گیربکس‌های تیپ VF شاکرین به الکتروموتور، از طریق کوپلینگ، تسمه و پولی و یا چرخ‌دنده و زنجیر است؛ اگرچه به دلیل دور بالای موتور، استفاده از دنده و زنجیر با صدای زیادی همراه است.

گیربکس MVF شاکرین

گیربکس MVF شاکرین در 9 سایز و بازه نسبت تبدیل ۷ تا ۱۰۰ تولید می‌شوند؛ شفت ورودی و خروجی این گیربکس‌ها، از نوع هالوشفت بوده و به‌وسیله فلنج با موتور کوپل می‌شوند. موقعیت نصب این گیربکس‌ها همانند سری VF است.

از آن‌جایی‌که شفت خروجی گیربکس‌های VF/MVF از نوع هالوشفت است، برای اتصال با تجهیز بعدی باید از شفت استفاده‌کنند؛ برای این منظور، شفت را به اندازه قطر محور خروجی گیربکس تراش داده و سمت دیگر شفت به‌صورت مستقیم یا با تسمه و پولی به تجهیز بعدی متصل می‌شود.

گیربکس شاکرین mvf اصفهان

سایز گیربکس قطر شفت ورودی قطر شفت خروجی بازه نسبت تبدیل جنس پوسته
49 14-19 25 7 تا 100 آلومینیوم
63 19-24 25
86 19-24-28 35 چدن
110 24-28-38 40
130 28-38-42 45
150 28-38-42 50
185 38-42 60
210 - 90
250 - 110

گیربکس مکعبی VFU و MVFU شاکرین

گیربکس های مکعبی VFU و MVFU شاکرین با پوسته دو تکه و در 4 سایز تولید می شوند؛ از این گیربکس ها بیشتر در جرثقیل، بالابرهای سنگین، نورد، آسانسور و … استفاده می شود. گیربکس‌های VFU شاکرین در حالت عادی با خروجی سالید شفت کوتاه ارائه می شوند ولی در صورت درخواست مشتری، خروجی این گیربکس ها می تواند به صورت شفت بلند یا هالوشفت هم باشد.

گیربکس مکعبی شاکرین اصفهان سری mvfu.vfu

تیپ گیربکس قطر شفت ورودی قطر شفت خروجی بازه نسبت تبدیل جنس پوسته
VFU 150 35 50 7 تا 100 چدن
VFU 185 40 60
VFU 220 48 70
VFU 250 55 85
MVFU 150 28-38-42 50
MVFU 185 28-38-42-48 60
MVFU 220 38-42-48-55 70
MVFU 250 38-42-48-55-60 85

گیربکس بالابر شاکرین

بالابرهای ساختمانی یکی از کاربردهای اصلی گیربکس حلزونی شاکرین هستند. در بالابرها باتوجه‌ به وزن بار، عموماً از گیربکس‌های VF/N شاکرین با سایز ۸۶ به بالا و همچنین نسبت تبدیل بزرگ‌تر از ۱:۴۶ استفاده می‌شود. به‌طورکلی گیربکس‌های حلزونی با نسبت تبدیل بزرگ‌تر از ۱:۴۶ دارای خاصیت خودقفل شوندگی یا عدم برگشت‌پذیری هستند.

گیربکس مکعبی SHMRV و SHRV شاکرین

گیربکس‌های مکعبی یا کتابی شاکرین در دو سری SHMRV و SHRV تولید و عرضه می‌شوند؛ این گیربکس‌ها وزن کم و ابعاد کوچکی داشته و به دلیل شکل ظاهری خاص خود، امکان نصب در تمام جهت‌ها را دارند. گیربکس‌های مکعبی شاکرین در ۹ سایز و بازه نسبت تبدیل ۷ تا ۱۰۰ طراحی و تولید می‌شوند.

گیربکس مکعبی شاکرین اصفهان سری shrv

تیپ گیربکس قطر شفت ورودی قطر شفت خروجی بازه نسبت تبدیل جنس پوسته
SHRV30 11 14 7 تا 100 آلومینیوم
SHRV40 11-14 18
SHRV50 14-19 25
SHRV63 19-24 25 آلومینیوم/ چدن
SHRV75 24-28 28 چدن
SHRV90 24-28 35
SHRV110 24-28-38 42
SHRV130 28-38 45
SHRV150 38-42 50

گیربکس‌های تیپ VFU/MVFU و SHRV/SHMRV علیرغم شباهت‌های بسیار زیاد، در بعضی موارد با یکدیگر متفاوت هستند؛ از جمله این موارد عبارت‌اند از:

  • گیربکس‌های VFU/MVFU پوسته دو تکه دارند ولی گیربکس‌های SHRV/SHMRV پوسته یک تکه دارند.
  • گیربکس‌های سری U بیشتر در سایزهای بزرگ‌تر از 150 تولید می‌شوند؛ سایزهای کوچک‌تر نیز به صورت سفارشی قابل تولید هستند. در مقابل گیربکس‌های SHRV/SHMRV از سایز 30 تا 150 تولید و عرضه می‌شوند.
  • گیربکس‌ حلزونی شاکرین سری U، در حالت عادی با خروجی سالیدشفت ارائه می‌گردد؛ خروجی هالوشفت این تیپ گیربکس به صورت سفارشی قابل خریداری است.

راه‌اندازی گیربکس حلزونی شاکرین

گیربکس‌های VF/MVF و VFU/MVFU عموماً بدون روغن تحویل مشتری می‌گردد و پیش از راه‌اندازی حتماً باید به میزان کافی از روغن مناسب پر شوند. همچنین برای افزایش عمر کاری گیربکس‌های حلزونی، بهتر است پس از 100 ساعت کار اولیه، کاملاً روغن را تخلیه نموده و گیربکس را با مواد نفتی مخصوص مانند تینر شستشو دهید؛ سپس مجدداً گیربکس را با مقدار مناسبی روغن پر نموده و استفاده نمایید.

گیربکس هلیکال شاکرین

گیربکس هلیکال شاکرین در حال حاضر محدود به گیربکس‌ شافت مستقیم می‌شود. طراحی گیربکس هلیکال شاکرین مشابه محصولات شرکت VEM آلمان بوده و ورودی آن با سه حالت دو سر شفت، هالوشفت و کوپل مستقیم با موتور طراحی می‌شود. در حالت دو سر شفت، موتور به‌وسیله کوپلینگ یا تسمه و پولی و در حالت هالوشفت، به‌وسیله فلنج به گیربکس متصل می‌شود؛ اما در حالت کوپل مستقیم، روی شفت موتور در کارخانه شاکرین دنده نصب می‌شود و به‌صورت موتور گیربکس برای مشتری ارسال می‌شود. گیربکس هلیکال شاکرین را می‌توان به‌صورت پایه‌دار و فلنج دار سفارش داد؛ معمولاً تیپ پایه‌دار برای نصب افقی و تیپ فلنج دار برای نصب عمودی استفاده می‌شود.

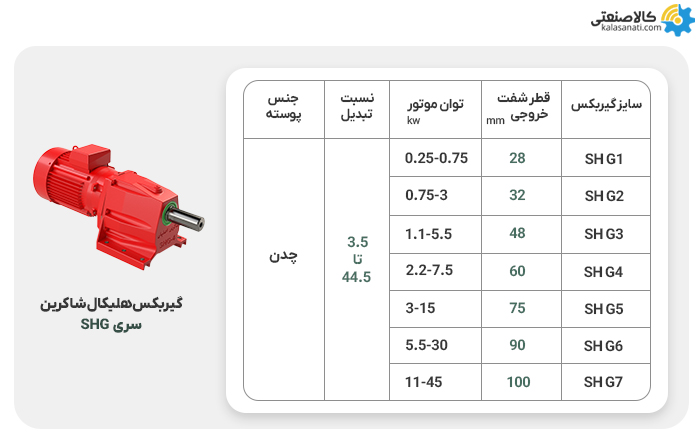

گیربکس هلیکال شاکرین سری shg

تیپ گیربکس قطر شفت خروجی توان موتور  نسبت تبدیل جنس پوسته
SH G1 28 0.25-0.75 3.5 تا 44.5 چدن
SH G2 32 0.75-3
SH G3 48 1.1-5.5
SH G4 60 2.2-7.5
SH G5 75 3-15
SH G6 90 5.5-30
SH G7 100 11-45

گیربکس خورشیدی شاکرین

یکی دیگر از محصولات جدید شرکت شاکرین گیربکس، گیربکس خورشیدی شاکرین است که در 15 سایز تولید و عرضه می شوند. طراحی این گیربکس ها، الهام گرفته از گیربکس خورشیدی بونفیلیولی (Bonfiglioli) ایتالیا است و بازه نسبت تبدیل آن ها بین 3.3 تا 3500 است. سایزهای گیربکس خورشیدی شاکرین عبارتند از:

  • 010
  • 020
  • 030
  • 040
  • 045
  • 046
  • 065
  • 067
  • 090
  • 091
  • 150
  • 155
  • 250
  • 255
  • 320

خرید گیربکس شاکرین

برای خرید گیربکس شاکرین برای کاربردهای مختلف صنعتی باید مشخصات فنی مهم آن‌ها را به دقت بررسی نمایید؛ برخی مهم‌ترین مشخصات فنی گیربکس‌های شاکرین عبارتند از:

  1. نوع گیربکس: اولین نکته‌ای که باید در نظر گرفت، انتخاب نوع گیربکس است. باتوجه‌به نیاز کاربرد باید مشخص کنید که گیربکس حلزونی شاکرین را نیاز دارید یا گیربکس هلیکال و یا خورشیدی.
  2. توان موتور: اگر قبلاً الکتروموتور تک‌فاز یا سه‌فازی را خریداری نموده‌اید و اکنون قصد خرید گیربکس مناسب برای آن‌ها را دارید، باید توان قابل‌تحمل گیربکس را با موتور مطابقت دهید.
  3. نسبت تبدیل: برای به‌دست‌آوردن سرعت و گشتاور خروجی موردنظر باید گیربکسی با نسبت تبدیل صحیح انتخاب نمایید.

با توجه به اینکه بررسی برخی از این مشخصات نیاز به تخصص دارد، پیشنهاد می‌کنیم پیش از خرید گیربکس شاکرین با کارشناسان کالا صنعتی در ارتباط باشید و از مشاوره تخصصی رایگان این مجموعه بهره‌مند شوید.

قیمت گیربکس شاکرین

قیمت گیربکس حلزونی شاکرین باتوجه‌ به سایز گیربکس و نحوه نصب (پایه یا فلنج) آن تغییر می‌کند. باتوجه‌ به تغییرات قیمت مواد اولیه و هزینه‌های تولید، قیمت ثابت و نهایی این محصولات را باید در صفحه هر محصول مشاهده کنید و یا با کارشناسان فروش در ارتباط باشید. به طور کلی، گیربکس های فلنج‌دار شاکرین قیمت بیشتری نسبت به انواع بدون فلنج دارند. همچنین هرچه سایز گیربکس بزرگ‌تر شود، برای کاربردهای سنگین صنعتی مناسب‌تر بوده و قیمت آن نیز افزایش می‌یابد.

نمایندگی گیربکس شاکرین

وب‌سایت کالا صنعتی به‌عنوان عاملیت فروش گیربکس شاکرین، تمامی محصولات این شرکت را به همراه خدمات پس از فروش عرضه می‌نماید؛ این خدمات شامل ۶ ماه گارانتی، ۱۰ سال تأمین قطعات و مشاوره تخصصی رایگان در زمینه انتخاب، خرید، نصب و راه‌اندازی گیربکس می‌شود. دفتر و انبار کالا صنعتی در تهران، به عنوان عاملیت فروش و نمایندگی گیربکس شاکرین در تهران، سفارش‌های شما را ظرف یک روز کاری ارسال می‌نماید. برای ثبت سفارش با ما در تماس باشید.

کاتالوگ گیربکس شاکرین

دانلود کاتالوگ گیربکس شاکرین shrv

دانلود کاتالوگ گیربکس شاکرین سری vf-shg

گیربکس‌های شاکرین در انواع حلزونی و هلیکال و با مشخصات فنی مختلفی تولید می‌شوند. برای بررسی مشخصات فنی هر گیربکس، بهترین راه مراجعه به کاتالوگ شرکت سازنده است؛ در این کاتالوگ ها اطلاعات مهمی شامل ابعاد دقیق گیربکس و شفت‌های آن، نسبت تبدیل، راندمان، توان الکتروموتور، سرعت ورودی و … ثبت شده است. بانک کاتالوگ وب‌سایت کالا صنعتی، کاتالوگ و دیتاشیت تیپ‌های مختلف شاکرین را به‌صورت رایگان در اختیار شما گذاشته و به‌راحتی می‌توانید به مشخصات فنی این گیربکس‌ها دسترسی داشته باشید.

  • سوالات متداول
  • کاربر مهمان
  • چهار شنبه 23 اسفند 1402 - 13:14
  • 0
  • 0
سلام، من یک گیر بکس برای پایین بردن پمپ کفکش به داخل چاه نیاز دارم. وزن پمپ ۸۶ کیلو، بعلاوه ۸۵ متر لوله پلی اتیلن و ۸۵ متر کابل ۳ در ۶ و ۸۵ متر سیم بکسل و یک طناب احتیاطی به طول ۸۵ متر، ضمنا میخواهم که دستی هم باشه. لطفا گیر بکس مناسب و قیمت آن را بفرمایی. ضمنا آیا فولی و سیم بکسل و دسته برای استفاده دستی را هم اضافه میکنید؟ در این حالت قیمت چند خواهد شد؟
  • مدیر سایت
  • چهار شنبه 23 اسفند 1402 - 14:55
  • 0
  • 0

با سلام و احترام

لطفا وزن کل رو خودتون محاسبه کنید و با کارشناسان ما در ارتباط باشید.

  • کاربر مهمان
  • پنجشنبه 26 بهمن 1402 - 08:55
  • 0
  • 0
سلام خسته نباشید. شما قطعات گیربکس های شاکرین مثل دنده برنجی رو موجود دارید؟
  • مدیر سایت
  • شنبه 28 بهمن 1402 - 12:58
  • 0
  • 0

با سلام و احترام
بله تمامی قطعات گیربکس های شاکرین به صورت جداگانه آماده د تحویل هستند. شما میتوانید با تماس با کارشناسان فروش کالا صنعتی مشخصات گیربکس خود را بفرمایید و قطعات مورد نیاز خود را تهیه کنید.

  • کاربر مهمان
  • دوشنبه 23 بهمن 1402 - 23:53
  • 0
  • 0
سلام وقتتون بخیر. برند شاکرین تو گیربکس های هلیکال فقط شفت مستقیم داره؟ و اینگه شما موجود دارید؟
  • مدیر سایت
  • سه شنبه 24 بهمن 1402 - 09:34
  • 0
  • 0

با سلام و احترام
بله برند شاکرین تنها گیربکس های هلیکال شفت مستقیم تولید دارد. این گیربکس ها موجود نیست و باید سفارش گذاری انجام شود.

  • کاربر مهمان
  • چهار شنبه 18 بهمن 1402 - 11:08
  • 1
  • 0
سلام وقتتون بخیر. من قیمت گیربکس های حلزونی رو که بررسی میکردم متوجه شدم قیمت این گیربکس ها از گیربکس های سهند بالاتر هست. میخواستم بدونم از نظر کیفیتی هم تفاوت زیادی دارند؟
  • مدیر سایت
  • چهار شنبه 18 بهمن 1402 - 12:53
  • 1
  • 0

با سلام و احترام
گیربکس های شاکرین و سهند از نظر کیفیت تفاوتی با یکدیگر ندارند. یکی از دلایل عمده تفاوت قیمت آن ها حجم تولید انبوه گیربکس سهند است که حجم تولید بیشتری نسبت به گیربکس شاکرین دارد ولی از نظر کیفیت هیچ تفاوتی با یکدیگر ندارند.
