گیربکس حلزونی چینی

گیربکس حلزونی چینی

پنج شنبه 20 شهریور 1399

در صنعت برای انتقال نیرو از منبع توان به مصرف کننده نیاز است تا دور ، توان و یا جهت نیروی تولیدی الکتروموتور متناسب با مصرف کننده تغییر کند ، در مواردی که نیاز است که علاوه بر تغییر دور و توان ، جهت انتقال نیرو نیز تغییر کند می توان از گیربکس حلزونی چینی استفاده کرد.

گیربکس چینی یا همان گیربکس حلزونی چینی به آن دسته از گیربکس صنعتی اطلاق می شود که زاویه محور خروجی و ورودی گیربکس 90 درجه است به عبارتی باعث تغییر جهت 90 درجه نیروی ورودی منبع توان (الکتروموتور) میشود ، این تغییر جهت بواسطه مکانیزم داخلی گیربکس حلزونی که متشکل از یک ماردون و یک چرخدنده می باشد صورت میگیرد. نحوه عملکرد این مکانیزم بدین صورت است که منبع توان (الکتروموتور) به محل ورودی گیربکس متصل میشود و توسط ماردون داخل گیربکس حلزونی به چرخنده منتقل میشود و متناسب با تعداد دنده های چرخدنده و ماردون دور و گشتاور خروجی تغییر پیدا میکند و سپس توسط خروجی گیربکس حلزونی چینی به مصرف کننده منتقل میشود . مصرف کننده میتواند انواع نوار نقاله ، بالابر ، هم زن صنعتی و ... باشد.

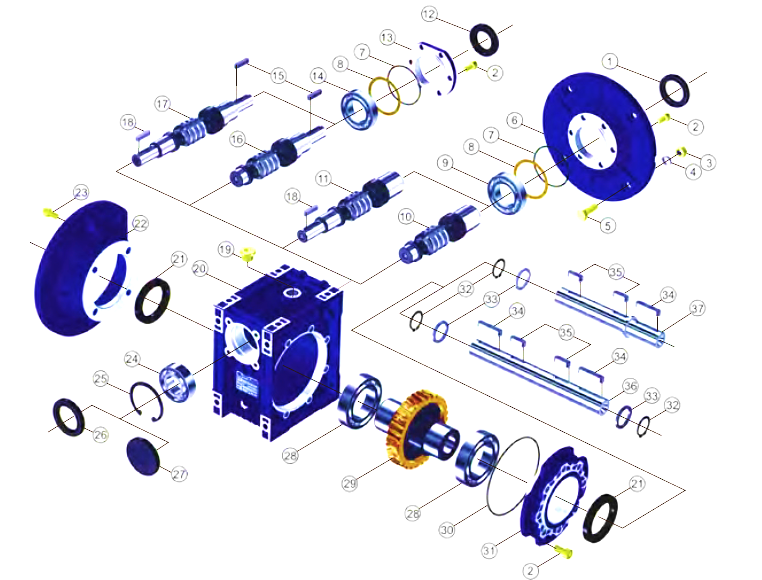

نقشه انفجاری گیربکس حلزونی چینی یا همان گیربکس NMRV چینی در شکل زیر به تفکیک قطعات مختلف و لوازم جانبی گیربکس حلزونی چینی نشان داده شده است.

اجزای گیربکس حلزونی

  1.  واشر روغن
  2.  پیچ شش گوش داخلی
  3. مهره
  4.  واشر فنری
  5.  پیچ شش گوش
  6.  فلنچ ورودی ( در انواع بزرگ B5 و کوچک B14 )
  7.  واشر اورینگ
  8. تنظیم کننده فاصله
  9. یاتاقان
  10. حفرره ورودی ماردون
  11. شیار ورودی و خروجی ماردون
  12. واشر روغن
  13.  پوشش ورودی
  14.  یاتاقان
  15. خار
  16. ماردون شافت ورودی
  17. شف و سوراخ شفت ورودی
  18. خار
  19. ورودی روغن
  20. بدنه
  21. واشر روغن
  22. فلنچ خروجی یا فلنچ بغل
  23.  پیچ داخلی شش گوشش
  24.  یاتاقان
  25. سوراخ دایره ایی
  26. واشر روغن
  27. پوشش
  28. یاتاقان
  29. چرخ دنده
  30. واشر اورینگ
  31. پوشش خروجی
  32. شفت دایره ایی
  33. فضا ساز
  34. دکمه
  35.  دکمه
  36. شفت دو طرفه خروجی ( جهت اتصال به تسمه پولی و یا گیربکس حلزونی چینی مرکب)
  37. شفت خروجی تک
