گیربکس راهبر جرثقیل

گیربکس راهبر جرثقیل

چهار شنبه 05 مرداد 1401

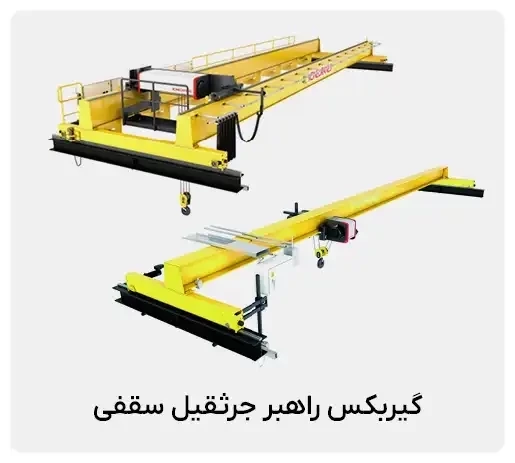

راهبر جرثقیل سقفی چیست؟

یک جرثقیل سقفی برای تامین حرکت طولی پل نیاز به راهبر در دو طرف خود دارد.

حرکت راهبر از طریق یک الکتروموتور و گیربکس انجام می شود که با توجه به ظرفیت های مختلف جرثقیل می تواند در انواع مختلفی انتخاب و استفاده شوند.

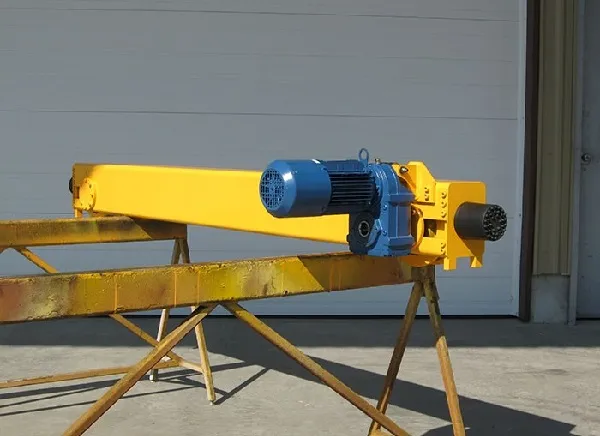

گیربکس راهبر

مناسب ترین گیربکس راهبر جرثقیل

بهترین و کارامد ترین گیربکس راهبر جرثقیل، گیربکس آویز (هلیکال شافت موازی) می باشد.

ساختار گیربکس آویز به گونه ای است که با بهره گیری از چرخ دنده هلیکال و اشغال فضای کم می تواند کارایی مناسبی داشته باشد.

در ادامه مطلب ویژگی ها و مزیت های گیربکس آویز معرفی خواهد شد.

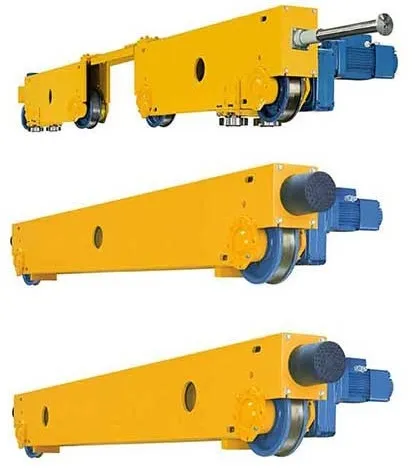

گیربکس جرثقیل

ویژگی های گیربکس آویز راهبر جرثقیل

  1. راندمان عملکرد  بالا
  2. ابعاد مناسب و اشغال فضای محدود نسبت به کارایی
  3. لرزش و صدای کم به دلیل استفاده از دنده هلیکال
  4. مقاومت مناسب در برابر بارهای شعاعی و گشتاور بالا
  5. گستره وسیع نسبت تبدیل (به دلیل قابلیت چند استیج یا مرحله بودن)
  6. قابلیت نصب آسان در جهات مختلف
  7. دامنه گشتاور گسترده و مناسب تا حدود 18000 نیوتون متر
  8. طول عمر و دوام بالا (به دلیل سطح درگیری بالا بین دنده ها)

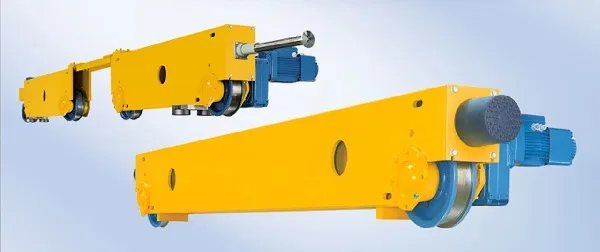

گیربکس جرثقیل

انواع گیربکس آویز جرثقیل

گیربکس آویز در انواع مختلفی بسته به نیاز کاربر تولید می گردد. تعداد استیج، نوع ورودی و خروجی گیربکس از مواردی است که باعث تمایز انواع گیربکس آویز شده است.

گیربکس آویز جرثقیل عموما به صورت کوپل مستقیم با الکتروموتور تولید و عرضه می شود ولی حالت خروجی متفاوتی می تواند داشته باشد.

انواع خروجی گیربکس آویز

  1. هالوشافت
  2. سالیدشافت (توپر)
  3. هزارخاری
  4. فلنج
  5. شرینک دیسک

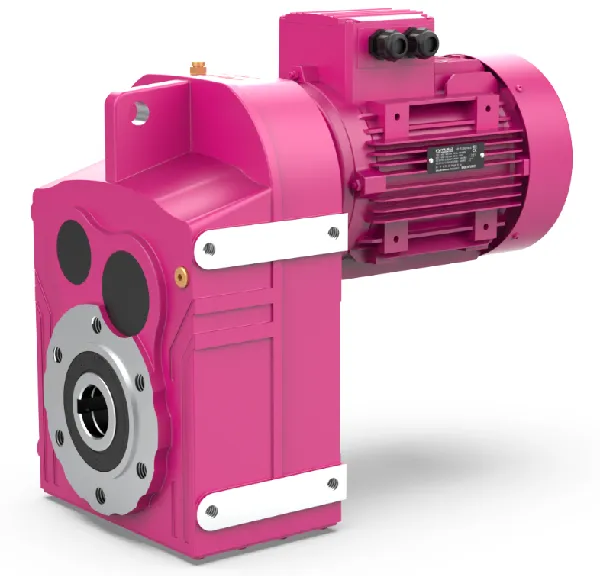

گیربکس آویز ایلماز

قابل ذکر است که گیربکس آویز با خروجی هالوشافت را می توان از هر دو سمت خروجی برای راهبر جرثقیل سقفی استفاده کرد.

باید توجه داشت که دور خروجی و لقی گیربکس راهبر جرثقیل در هر دو سمت باید دقیقا یکسان باشد تا حرکت جرثقیل دچار اخلال نشود.

نوع خروجی گیربکس آویز به طور سفارشی می تواند انواع مختلفی داده باشد. به طوری که برخی تولیدکنندگان، خروجی شرینک دیسک و یا خروجی مخصوص اکسترودر با یاتاقان بندی مناسب تولید می کنند.

مشخصات فنی گیربکس آویز

  1. ویژگی هلیکال بودن دنده ها باعث می شود صدای گیربکس ناچیز و لرزش بسیار کم باشد.
  2. جنس دنده از فولاد و پوسته یا هوزینگ گیربکس چدنی می باشد.
  3. گشتاور خروجی مناسب تا 18000 نیوتون متر در سایزهای بزرگ
  4. ظرفیت توان تا 200 کیلووات
  5. قابلیت دو یا سه استیج بودن و ایجاد نسبت تبدیل های بالا
  6. محدوده سرعت خروجی حدود 0.02 تا 700 دور در دقیقه
  7. پارامتر لقی یا Backlash در گیربکس راهبر جرثقیل، عامل مهمی است به طوری که با توجه به کاربرد وسیع گیربکس آویز به عنوان گیربکس راهبر جرثقیل، شرکت های بزرگ تولیدی مثل SEW اقدام به تولید این محصول با لقی کاهش یافته کرده اند که از بهترین مزایای آن می باشد.

کاربرد گیربکس آویز

از گیربکس آویز برای کاربرد در صنایع مختلف می توان استفاده نمود. راهبر جرثقیل سقفی یکی از رایج ترین کاربردهای گیربکس آویز می باشد.

در عین حال گیربکس آویز برای وینچ ها، میکسر ها و همزن ها، کانوایرها و صنایع مختلف قابل استفاده است.

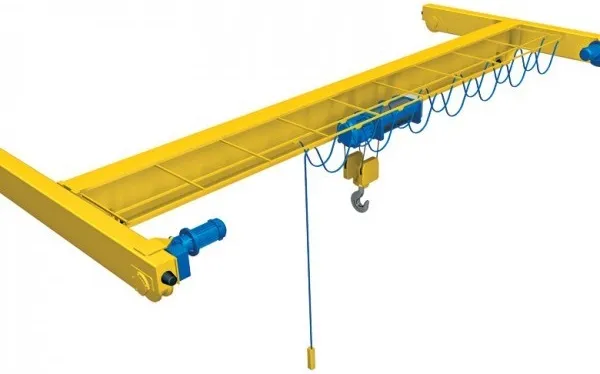

گیربکس راهبر جرثقیل

تولید کنندگان گیربکس آویز جرثقیل

شرکت های خارجی

شرکت های شناخته شده تولید تجهیزات صنعتی در اروپا مثل SEW آلمان یا BONFIGLIOLI ایتالیا جزو بزرگترین تولیدکنندگان گیربکس آویز با کیفیت بسیار بالا در دنیا می باشند.

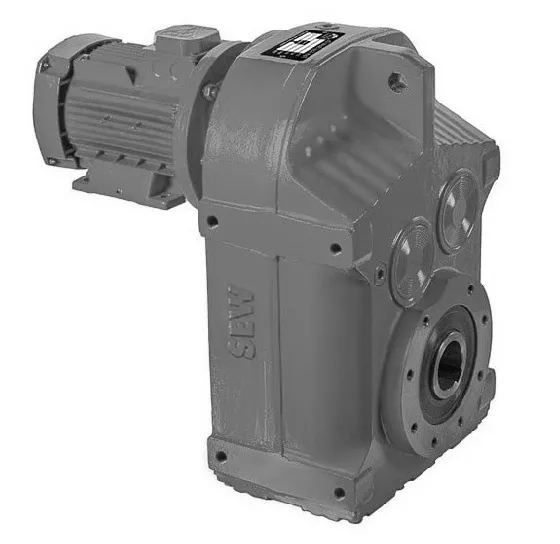

گیربکس آویز SEW سری F در تیپ های مختلف از F27 تا F157 تولید می شود و خوشبختانه در بازار ایران نیز یافت می شود.

گیربکس آویز اس ایی دبلیو

گیربکس آویز ایلماز ترکیه سری D، جزو محصولاتی است که ضمن دارابودن کیفیت مناسب، نسبت به نمونه های اروپایی قیمت کمتری دارد.

شرکت های داخلی

در ایران به واسطه پتانسیل خوبی که برای تولید گیربکس صنعتی وجود دارد، شرکت های با سابقه ای اقدام به تولید گیربکس آویز کرده اند.

شرکت شریف اصفهان و پارس گرجی صنعت از تولیدکنندگان به نام گیربکس های صنعتی در ایران بوده و محصولات متنوعی روانه بازار کشور کرده اند.

برای دریافت خدمات مشاوره فنی و استعلام قیمت گیربکس آویز SEW ، گیربکس آویز ایلماز، گیربکس آویز شریف، گیربکس آویز پارس گرجی به سایت کالا صنعتی مراجعه نموده و یا از طریق راه های ارتباطی با ما تماس بگیرید.

شرایط نگهداری گیربکس آویز

گیربکس راهبر جرثقیل مانند همه ی تجهیزات صنعتی دیگر نیاز به مراقبت و نگهداری دارد.

به این منظور مواردی از قبیل:

  1. صدای کارکرد گیربکس
  2. دمای کار
  3. سطح روغن
  4. نشت روغن
  5. وضعیت یاتاقان ها

به صورت دوره ای و منظم باید مورد بررسی و تحلیل قرار بگیرد و اقدامات لازم برای جلوگیری از بروز مشکلات یا خرابی های بیشتر انجام گیرد.
