گیربکس دریچه آب بند

گیربکس دریچه آب بند

دوشنبه 23 خرداد 1401

دریچه آب بند یا دریچه کشویی چیست؟

دریچه آب بند یا دریچه کشویی در واقع دریچه ای است که با تنظیم یک صفحه متحرک جریان سیال را کنترل می کند. از این دریچه ها در صنعت آب و فاضلاب استفاده فراوانی می شود.

وظیفه اصلی این تجهیز ایجاد هماهنگی بین سطح سیال و میزان دبی عبوری با مقدار مورد تقاضا در کانال ها یا سدها می باشد. به این ترتیب برای کاربردهای گوناگون گاهی باز و گاهی بسته می باشند.

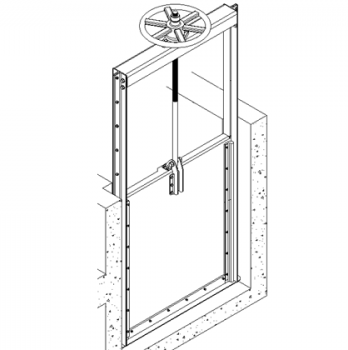

دریچه آب بند

کاربرد دریچه آب بند

با توجه به عملکرد دریچه آب بند کشویی، هر جایی که نیاز به کنترل جریان سیال باشد از این وسیله می توان استفاده کرد. نمونه هایی از کاربرد دریچه کشویی:

  • تصفیه خانه آب و فاضلاب
  • دریچه های سد
  • لوله های ایستگاه پمپاژ
  • کانال های آبیاری کشاورزی
  • زهکشی ها
  • شبکه جریان سطحی آزاد
  • معادن (کانال های بازیافت مواد معدنی در عملیات استخراج)
  • گلخانه ها
  • سیلوهای غلات
  • مزارع برنج

اجزای اصلی دریچه آب بند

  • فلکه گردان (از جنس چدن یا آلومینیوم برای حرکت صفحه)
  • شافت مرکزی بصورت میل پیچ (از جنس CK45 یا S.S304 یا S.S316)
  • صفحه متحرک (مقاوم به خوردگی و پوسیدگی، از جنس St.37 با روکش گالوانیزه یا رنگ اپوکسی یا پلی یورتان، یا از جنس S.S304 و S.S316)
  • نوار و لاستیک آب بندی
  • فریم یا قاب (مقاوم در برابر ضربه و پوسیدگی، از جنس St.37 یا S.S304 و S.S316)
  • گیربکس (به صورت دستی یا موتوردار: الکتروگیربکس)
  • اتصالات

مکانیزم دریچه آب بند

برای بالا یا پایین بردن صفحه متحرک دریچه آب بند به منظور باز و بسته کردن آن (تنظیم یا قطع و وصل جریان سیال)، بسته به ظرفیت کار، ابعاد و مکان قرارگیری در موارد مختلف از مکانیزم های متفاوتی استفاده می شود.

برای دریچه های کوچک معمولا از یک فرمان یا فلکه (Hand Wheel) استفاده می گردد. به این صورت که پرسنل بهره بردار به صورت دستی با چرخاندن فلکه دریچه را باز یا بسته می کنند.

اما در کاربرد های بزرگتر و سنگین تر (یا در مواردی که فاصله شافت آن ها زیاد است) برای تنظیم صفحه متحرک از یک گیربکس استفاده می شود.

گیربکس دریچه آب بند می تواند محرک دستی داشته باشد و یا برای ایجاد اتوماسیون به صورت الکتروگیربکس (گیربکس همراه با الکتروموتور) بسته شود.

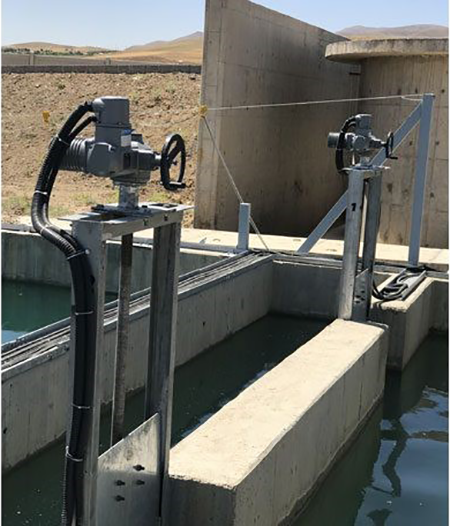

مکانیزم دریچه آب بند

توجه داشته باشید که برای انتقال قدرت و حرکت صفحه متحرک دریچه از سیستم های عملگر هیدرولیکی نیز می توان استفاده کرد.

گیربکس دریچه آب بند

در مواردی که برای دریچه آب بند کشویی از گیربکس استفاده می شود، می توان از گیربکس حلزونی یا گیربکس جک اسکرو و یا گیربکس کرانویل پینیون که عملکرد مناسبی برای این تجهیز دارند، بهره جست.

زمانی که سرعت باز شدن دریچه بسیار کم مورد نظر باشد، می توان از گیربکس های ترکیبی (مرکب) استفاده کرد تا با کاهش دور خروجی گیربکس، شرایط ایده آل فراهم شود. ترکیب دو گیربکس حلزونی در بین ترکیب های دیگر رایج تر و متداول تر می باشد.

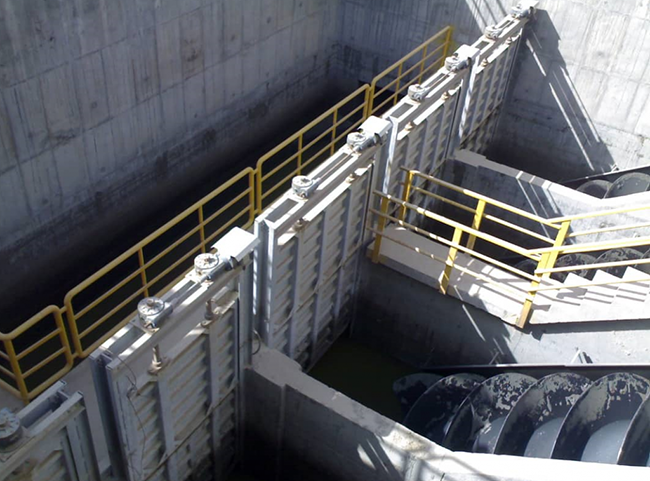

گیربکس دریچه آب بند

گیربکس حلزونی جک اسکرو از پرکاربرد ترین گیربکس های استفاده شده برای دریچه های کشویی (دریچه سد) می باشد. شرکت سهند گیربکس اصفهان یکی از واحدهای تولیدی داخلی است که در این زمینه به خوبی فعالیت کرده و محصولات با کیفیت و مقرون به صرفه ای روانه بازار می کند.

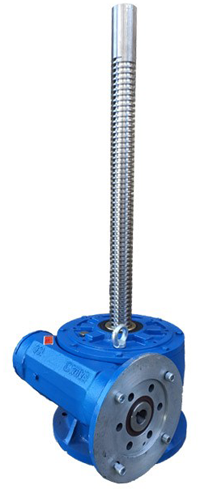

گیربکس جک اسکرو
