شرکت شاکرین گیربکس اصفهان که با نام‌های گیربکس شاکرین یا شاکرین گیربکس نیز شناخته می‌شود، یکی از تولیدکنندگان شناخته شده و معتبر گیربکس ایرانی است. این شرکت تولیدکننده انواع گیربکس صنعتی بوده و محصولات خود را در قالب گروه‌های زیر ارائه میکند:
- گیربکس حلزونی
- گیربکس هلیکال
- گیربکس خورشیدی
هر یک از این گیربکس‌ها تیپ‌ها و مشخصات فنی متفاوتی دارند که در ادامه به آن‌ها می‌پردازیم.
انواع گیربکس شاکرین
بیشترین تمرکز شرکت شاکرین گیربکس بر تولید گیربکس حلزونی است؛ انواع گیربکس حلزونی شاکرین عبارت‌اند از:
- گیربکس VF شاکرین
- گیربکس MVF شاکرین
- گیربکس VF/U
- گیربکس MVF/U شاکرین
- گیربکس مکعبی SHMRV
- گیربکس مکعبی SHRV شاکرین

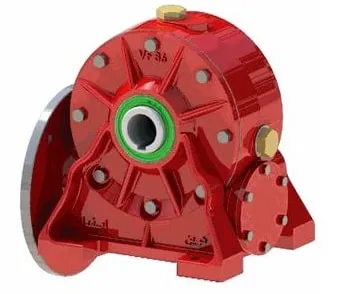

گیربکس VF شاکرین
گیربکس VF شاکرین در 9 سایز و بازه نسبت تبدیل ۷ تا ۱۰۰ تولید می‌شود. ورودی این گیربکس شفت نری (سالید شفت) و خروجی آن هالو شفت است.
| سایز گیربکس |
قطر شفت ورودی |
قطر شفت خروجی |
بازه نسبت تبدیل |
جنس پوسته |
| 49 |
16 |
25 |
7 تا 100 |
آلومینیوم |
| 63 |
18 |
25 |
7 تا 100 |
آلومینیوم |
| 86 |
25 |
35 |
7 تا 100 |
چدن |
| 110 |
25 |
42 |
7 تا 100 |
چدن |
| 130 |
30 |
45 |
7 تا 100 |
چدن |
| 150 |
35 |
50 |
7 تا 100 |
چدن |
| 185 |
40 |
60 |
7 تا 100 |
چدن |
| 210 |
48 |
90 |
7 تا 100 |
چدن |
| 250 |
55 |
110 |
7 تا 100 |
چدن |

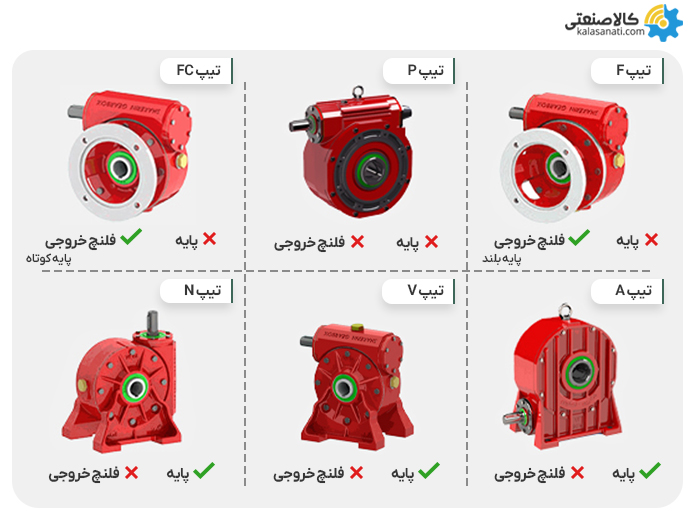

تمامی انواع گیربکس حلزونی شاکرین تیپ VF، قابل استفاده با الکتروموتورهای ۱۵۰۰ دور و کمتر هستند؛ همچنین این گیربکس‌ها را بر اساس موقعیت نصب به ۶ تیپ دسته‌بندی می‌کنند که در شکل زیر مشاهده میکنید.
نحوه اتصال گیربکس‌های تیپ VF شاکرین به الکتروموتور، از طریق کوپلینگ، تسمه و پولی و یا چرخ‌دنده و زنجیر است؛ اگرچه به دلیل دور بالای موتور، استفاده از دنده و زنجیر با صدای زیادی همراه است.
گیربکس MVF شاکرین
گیربکس MVF شاکرین در 9 سایز و بازه نسبت تبدیل ۷ تا ۱۰۰ تولید می‌شوند؛ شفت ورودی و خروجی این گیربکس‌ها، از نوع هالوشفت بوده و به‌وسیله فلنج با موتور کوپل می‌شوند. موقعیت نصب این گیربکس‌ها همانند سری VF است.
از آن‌جایی‌که شفت خروجی گیربکس‌های VF/MVF از نوع هالوشفت است، برای اتصال با تجهیز بعدی باید از شفت استفاده‌کنند؛ برای این منظور، شفت را به اندازه قطر محور خروجی گیربکس تراش داده و سمت دیگر شفت به‌صورت مستقیم یا با تسمه و پولی به تجهیز بعدی متصل می‌شود.
| سایز گیربکس |
قطر شفت ورودی |
قطر شفت خروجی |
بازه نسبت تبدیل |
جنس پوسته |
| 49 |
14-19 |
25 |
7 تا 100 |
آلومینیوم |
| 63 |
19-24 |
25 |
7 تا 100 |
آلومینیوم |
| 86 |
19-24-28 |
35 |
7 تا 100 |
چدن |
| 110 |
24-28-38 |
40 |
7 تا 100 |
چدن |
| 130 |
28-38-42 |
45 |
7 تا 100 |
چدن |
| 150 |
28-38-42 |
50 |
7 تا 100 |
چدن |
| 185 |
38-42 |
60 |
7 تا 100 |
چدن |
| 210 |
- |
90 |
7 تا 100 |
چدن |
| 250 |
- |
110 |
7 تا 100 |
چدن |
گیربکس مکعبی VFU و MVFU شاکرین
گیربکس های مکعبی VFU و MVFU شاکرین با پوسته دو تکه و در 4 سایز تولید می شوند؛ از این گیربکس ها بیشتر در جرثقیل، بالابرهای سنگین، نورد، آسانسور و … استفاده می شود. گیربکس‌های VFU شاکرین در حالت عادی با خروجی سالید شفت کوتاه ارائه می شوند ولی در صورت درخواست مشتری، خروجی این گیربکس ها می تواند به صورت شفت بلند یا هالوشفت هم باشد.
| تیپ گیربکس |
قطر شفت ورودی |
قطر شفت خروجی |
بازه نسبت تبدیل |
جنس پوسته |
| VFU 150 |
35 |
50 |
7 تا 100 |
چدن |
| VFU 185 |
40 |
60 |
7 تا 100 |
چدن |
| VFU 220 |
48 |
70 |
7 تا 100 |
چدن |
| VFU 250 |
55 |
85 |
7 تا 100 |
چدن |
| MVFU 150 |
28-38-42 |
50 |
7 تا 100 |
چدن |
| MVFU 185 |
28-38-42-48 |
60 |
7 تا 100 |
چدن |
| MVFU 220 |
38-42-48-55 |
70 |
7 تا 100 |
چدن |
| MVFU 250 |
38-42-48-55-60 |
85 |
7 تا 100 |
چدن |
گیربکس بالابر شاکرین
بالابرهای ساختمانی یکی از کاربردهای اصلی گیربکس حلزونی شاکرین هستند. در بالابرها باتوجه به وزن بار، عموماً از گیربکس‌های VF/N شاکرین با سایز ۸۶ به بالا و همچنین نسبت تبدیل بزرگ‌تر از ۱:۴۶ استفاده می‌شود. به‌طورکلی گیربکس‌های حلزونی با نسبت تبدیل بزرگ‌تر از ۱:۴۶ دارای خاصیت خودقفل شوندگی یا عدم برگشت‌پذیری هستند.
گیربکس مکعبی SHMRV و SHRV شاکرین
گیربکس‌های مکعبی یا کتابی شاکرین در دو سری SHMRV و SHRV تولید و عرضه می‌شوند؛ این گیربکس‌ها وزن کم و ابعاد کوچکی داشته و به دلیل شکل ظاهری خاص خود، امکان نصب در تمام جهت‌ها را دارند. گیربکس‌های مکعبی شاکرین در ۹ سایز و بازه نسبت تبدیل ۷ تا ۱۰۰ طراحی و تولید می‌شوند.
| تیپ گیربکس |
قطر شفت ورودی |
قطر شفت خروجی |
بازه نسبت تبدیل |
جنس پوسته |
| SHRV30 |
11 |
14 |
7 تا 100 |
آلومینیوم |
| SHRV40 |
11-14 |
18 |
7 تا 100 |
آلومینیوم |
| SHRV50 |
14-19 |
25 |
7 تا 100 |
آلومینیوم |
| SHRV63 |
19-24 |
25 |
7 تا 100 |
آلومینیوم/ چدن |
| SHRV75 |
24-28 |
28 |
7 تا 100 |
چدن |
| SHRV90 |
24-28 |
35 |
7 تا 100 |
چدن |
| SHRV110 |
24-28-38 |
42 |
7 تا 100 |
چدن |
| SHRV130 |
28-38 |
45 |
7 تا 100 |
چدن |
| SHRV150 |
38-42 |
50 |
7 تا 100 |
چدن |
گیربکس‌های تیپ VFU/MVFU و SHRV/SHMRV علیرغم شباهت‌های بسیار زیاد، در بعضی موارد با یکدیگر متفاوت هستند؛ از جمله این موارد عبارت‌اند از:
- گیربکس‌های VFU/MVFU پوسته دو تکه دارند ولی گیربکس‌های SHRV/SHMRV پوسته یک تکه دارند.
- گیربکس‌های سری U بیشتر در سایزهای بزرگ‌تر از 150 تولید می‌شوند؛ سایزهای کوچک‌تر نیز به صورت سفارشی قابل تولید هستند. در مقابل گیربکس‌های SHRV/SHMRV از سایز 30 تا 150 تولید و عرضه می‌شوند.
- گیربکس حلزونی شاکرین سری U، در حالت عادی با خروجی سالیدشفت ارائه می‌گردد؛ خروجی هالوشفت این تیپ گیربکس به صورت سفارشی قابل خریداری است.
گیربکس هلیکال شاکرین
گیربکس هلیکال شاکرین در حال حاضر محدود به گیربکس شافت مستقیم می‌شود. طراحی گیربکس هلیکال شاکرین مشابه محصولات شرکت VEM آلمان بوده و ورودی آن با سه حالت دو سر شفت، هالوشفت و کوپل مستقیم با موتور طراحی می‌شود. در حالت دو سر شفت، موتور به‌وسیله کوپلینگ یا تسمه و پولی و در حالت هالوشفت، به‌وسیله فلنج به گیربکس متصل می‌شود؛ اما در حالت کوپل مستقیم، روی شفت موتور در کارخانه شاکرین دنده نصب می‌شود و به‌صورت موتور گیربکس برای مشتری ارسال می‌شود. گیربکس هلیکال شاکرین را می‌توان به‌صورت پایه‌دار و فلنج دار سفارش داد؛ معمولاً تیپ پایه‌دار برای نصب افقی و تیپ فلنج دار برای نصب عمودی استفاده می‌شود.
| تیپ گیربکس |
قطر شفت خروجی |
توان موتور |
نسبت تبدیل |
جنس پوسته |
| SH G1 |
28 |
0.25-0.75 |
3.5 تا 44.5 |
چدن |
| SH G2 |
32 |
0.75-3 |
3.5 تا 44.5 |
چدن |
| SH G3 |
48 |
1.1-5.5 |
3.5 تا 44.5 |
چدن |
| SH G4 |
60 |
2.2-7.5 |
3.5 تا 44.5 |
چدن |
| SH G5 |
75 |
3-15 |
3.5 تا 44.5 |
چدن |
| SH G6 |
90 |
5.5-30 |
3.5 تا 44.5 |
چدن |
| SH G7 |
100 |
11-45 |
3.5 تا 44.5 |
چدن |

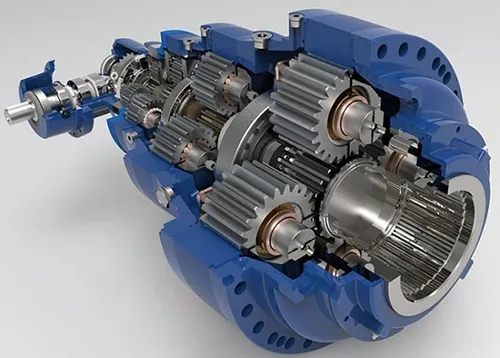

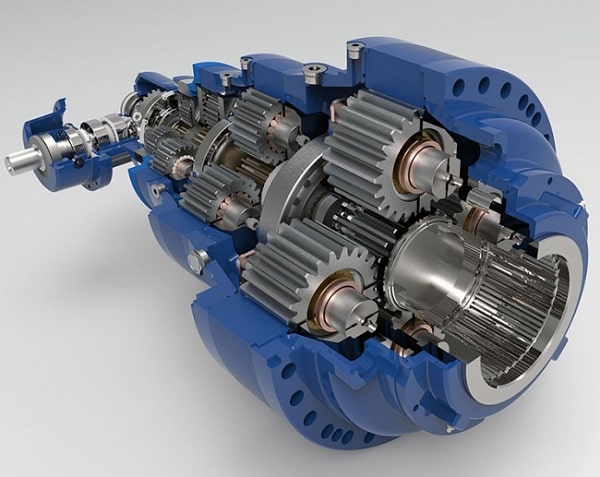

گیربکس خورشیدی شاکرین
یکی دیگر از محصولات جدید شرکت شاکرین گیربکس، گیربکس خورشیدی شاکرین است که در 15 سایز تولید و عرضه می شوند. طراحی این گیربکس ها، الهام گرفته از گیربکس خورشیدی بونفیلیولی (Bonfiglioli) ایتالیا است و بازه نسبت تبدیل آن ها بین 3.3 تا 3500 است. سایزهای گیربکس خورشیدی شاکرین عبارتند از:
- 010
- 020
- 030
- 040
- 045
- 046
- 065
- 067
- 090
- 091
- 150
- 155
- 250
- 255
- 320
خرید گیربکس شاکرین
برای خرید گیربکس شاکرین برای کاربردهای مختلف صنعتی باید مشخصات فنی مهم آن‌ها را به دقت بررسی نمایید؛ برخی مهم‌ترین مشخصات فنی گیربکس‌های شاکرین عبارتند از:
- نوع گیربکس: اولین نکته‌ای که باید در نظر گرفت، انتخاب نوع گیربکس است. باتوجه‌به نیاز کاربرد باید مشخص کنید که گیربکس حلزونی شاکرین را نیاز دارید یا گیربکس هلیکال و یا خورشیدی.
- توان موتور: اگر قبلاً الکتروموتور تک‌فاز یا سه‌فازی را خریداری نموده‌اید و اکنون قصد خرید گیربکس مناسب برای آن‌ها را دارید، باید توان قابل‌تحمل گیربکس را با موتور مطابقت دهید.
- نسبت تبدیل: برای به‌دست‌آوردن سرعت و گشتاور خروجی موردنظر باید گیربکسی با نسبت تبدیل صحیح انتخاب نمایید.
با توجه به اینکه بررسی برخی از این مشخصات نیاز به تخصص دارد، پیشنهاد می‌کنیم پیش از خرید گیربکس شاکرین با کارشناسان کالا صنعتی در ارتباط باشید و از مشاوره تخصصی رایگان این مجموعه بهره‌مند شوید.
قیمت گیربکس شاکرین
قیمت گیربکس حلزونی شاکرین باتوجه به سایز گیربکس و نحوه نصب (پایه یا فلنج) آن تغییر میکند. باتوجه به تغییرات قیمت مواد اولیه و هزینه‌های تولید، قیمت ثابت و نهایی این محصولات را باید در صفحه هر محصول مشاهده کنید و یا با کارشناسان فروش در ارتباط باشید. به طور کلی، گیربکس های فلنج‌دار شاکرین قیمت بیشتری نسبت به انواع بدون فلنج دارند. همچنین هرچه سایز گیربکس بزرگ‌تر شود، برای کاربردهای سنگین صنعتی مناسب‌تر بوده و قیمت آن نیز افزایش می‌یابد.
نمایندگی گیربکس شاکرین
وب‌سایت کالا صنعتی به‌عنوان عاملیت فروش گیربکس شاکرین، تمامی محصولات این شرکت را به همراه خدمات پس از فروش عرضه می‌نماید؛ این خدمات شامل ۶ ماه گارانتی، ۱۰ سال تأمین قطعات و مشاوره تخصصی رایگان در زمینه انتخاب، خرید، نصب و راه‌اندازی گیربکس می‌شود. دفتر و انبار کالا صنعتی در تهران، به عنوان عاملیت فروش و نمایندگی گیربکس شاکرین در تهران، سفارش‌های شما را ظرف یک روز کاری ارسال می‌نماید. برای ثبت سفارش با ما در تماس باشید.
کاتالوگ گیربکس شاکرین
گیربکس‌های شاکرین در انواع حلزونی و هلیکال و با مشخصات فنی مختلفی تولید می‌شوند. برای بررسی مشخصات فنی هر گیربکس، بهترین راه مراجعه به کاتالوگ شرکت سازنده است؛ در این کاتالوگ ها اطلاعات مهمی شامل ابعاد دقیق گیربکس و شفت‌های آن، نسبت تبدیل، راندمان، توان الکتروموتور، سرعت ورودی و … ثبت شده است. بانک کاتالوگ وب‌سایت کالا صنعتی، کاتالوگ و دیتاشیت تیپ‌های مختلف شاکرین را به‌صورت رایگان در اختیار شما گذاشته و به‌راحتی میتوانید به مشخصات فنی این گیربکس‌ها دسترسی داشته باشید.
