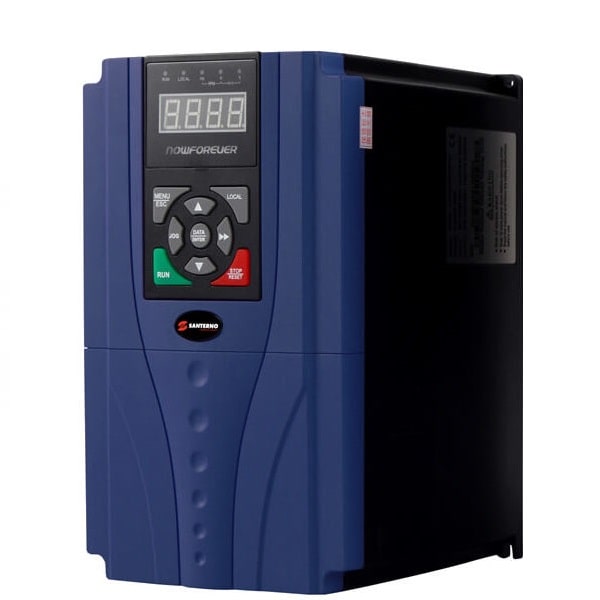

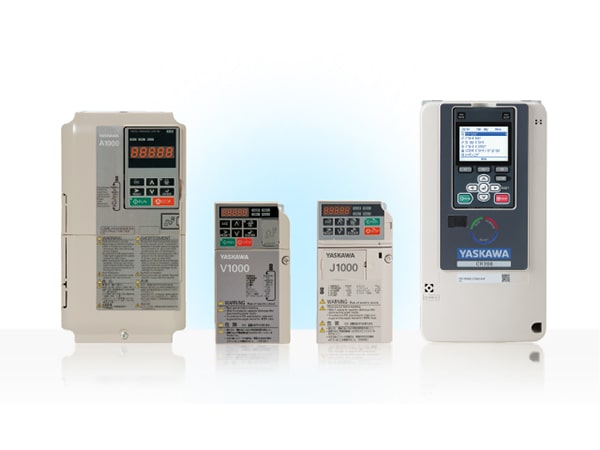

اینورتر آسانسور

اینورترها یا درایوهای فرکانس متغیر تجهیزاتی هستند که به کمک آن ها می توان سرعت چرخش الکتروموتور را کنترل کرد. درایوهای فرکانس متغیر در موارد بیشماری کاربرد دارند. درایو اینورتر آسانسور کنترل حرکت موتور آسانسور را بر عهده دارد و تحت عنوان اینورتر آسانسور شناخته میشود. خروجی اینورتر ها متناسب با نیاز دستگاه در ولتاژ و فرکانس مناسبی ارائه می شود. منبع تغذیه یک اینورتر آسانسور می تواند جریان مستقیم یا متناوب باشد که متناسب با آن باید درایو آسانسور مناسب را انتخاب کرد.

قیمت درایو آسانسور

قیمت درایو آسانسور یکی از عوامل تاثیرگذار بر انتخاب و تصمیم مشتری است. درایو آسانسور به عنوان قلب کمکی آسانسور باعث بهبود کارایی، کاهش مصرف انرژی، و افزایش سطح ایمنی آسانسورها می‌شوند. در ادامه به بررسی عوامل تاثیرگذار بر قیمت اینورتر آسانسور میپردازیم.

1. توان و کارایی: توان درایو آسانسور به عنوان یکی از اصلی‌ترین عوامل تعیین کننده قیمت درایو آسانسور است. اینورترهای با توان بالا و کارایی بیشتر معمولاً قیمت بالاتری دارند. اما تعیین توان مناسب بر اساس نیاز آسانسور است.
2. برند و تولید کننده: برند و شرکت تولید کننده نیز تاثیرگذار بر قیمت درایو آسانسور دارد. برندهای معتبر معمولاً قیمت‌های بالاتری دارند. اما انتخاب یک برند معتبر می‌تواند از لحاظ کیفیت و عمر مفید درایو آسانسور و ایمنی آسانسور را تضمین کند.
3. آپشن و تکنولوژی های جدید: ویژگی‌های اضافی مانند کنترل دیجیتال برنامه آسانسور، قابلیت‌های اتوماتیک، و امکانات ارتباطی باعث میشود آسانسور بسیار مجهز اما در کنار باعث بالاتر رفتن قیمت اینورتر آسانسور میشود. البته توجه کنید انتخاب ویژگی‌های مطابق با نیازهای آسانسور و ساختمان می‌تواند کمک کند تا هزینه‌ها کاهش یابد.

خرید اینورتر آسانسور

در انتخاب و خرید اینورتر آسانسور، نوع کاربری آسانسور یکی از نکاتی است که باید آن را بررسی کنید. آیا آسانسور باربری است؟ یا در ساختمان های مسکونی با جمعیت زیاد مورد استفاده قرار میگیرد. همچنین بررسی کنید که آیا موتور آسانسور به گشتاور اولیه زیادی نیاز دارد یا خیر. آیا موتور آسانسور در زمان انجام کار دائم، جریان ثابت بالا نیاز دارد یا پایین؟ در آسانسور هایی که کنترل سرعت آنان نیاز به دقت زیادی دارد، باید از اینورتر هایی استفاده شود که قابلیت کنترل حلقه بسته دارند. همچنین با اتصال انکودر به موتور و برگشت فیدبک آن به اینورتر، امکان کنترل دقیق بر روی سرعت آسانسور ممکن میشود. برخی از مهم ترین نکات در خرید اینوتر به شرح زیر است:

ولتاژ ورودی اینورتر آسانسور

برای افزایش راندمان آسانسور بهتر است اینورتر های سه فاز را خریداری کنید. زیرا این اینورترها با ولتاژ 380 تا 480 ولت کار میکنند. البته اینورترهای تک فازی هم وجود دارند که چنین کاربردی دارند اما نیاز به مبدل برای سازگار کردن ولتاژ ورودی دارند. پس بهتر است از همان ابتدا اینورتر سه فاز خریداری کنید.

توابع حفاظتی اینورتر آسانسور

هر چه تعداد توابع حفاظتی در آسانسور بیشتر باشد اینورتر قابلیت بیشتری در کنترل دور موتور آسانسور دارد. برای ایمنی بیشتر، درایو آسانسور باید در برابر اضافه جریان و اتصال کوتاه خارجی مقاوم باشد. همچنین درایو آسانسور باید در هنگام خطر حرکت بهینه را به بالابر دستور دهد. اما برای ایمنی بیشتر باید با متخصص مشورت بگیرید.

دمای کاری اینورتر آسانسور

نکته مهم دیگر در خرید اینورتر آسانسور بازه دمایی قابل تحمل اینورتر است. دقت کنید که دمای بالای 50 درجه باعث آسیب شدید به قطعات آسانسور و اینورتر خواهد شد. به همین دلیل اینورتر آسانسور باید قابلیت تحمل این دما را داشته باشد.

جریان خروجی اینورتر آسانسور

برای افزایش بازدهی درایو آسانسور، باید شدت جریان اینورتر و موتور آسانسور هماهنگ باشند. پس در مرحله اول، نیازی نیست که به توان محصول دقت کنید. البته این موضوع از اهمیت بررسی توان خروجی نمی‌کاهد؛ زیرا جریان و توان همواره به هم مرتبط هستند.

نحوه کار اینورتر آسانسور

اینورتر آسانسور به منظور تبدیل توان ورودی با ولتاژ و فرکانس ثابت به توان خروجی با ولتاژ و فرکانس متغیر استفاده میشود. اینورتر آسانسور ابتدا برق شبکه را به ولتاژ  DC تبدیل و سپس آن را مجددا به ولتاژ AC با فرکانس و ولتاژ متغیر تبدیل میکند. وظیفه اصلی اینورتر آسانسور کنترل دور موتور آسانسور و تبدیل جریان است. به زبانی دیگر اینورتر رابطی بین جریان برق و موتور آسانسور است. این دستگاه نمودار حرکت آسانسور را ایجاد و همچنین به صورت خودکار جریان مورد نیاز برای راه اندازی آسانسور را افزایش و در حین کار یا توقف کاهش میدهد. این نمودار و سیگنال خروجی هنگامی که به شکل سینوسی و نرم ایجاد شود نشان دهنده کار درست اینورتر و هنگامی که به شکل موج های مربعی باشد نشان دهنده کیفیت پایین خروجی اینورتر آسانسور است.

اینورترها در واقع وظیفه کنترل جریان و ولتاژ خروجی را دارند و این کار را با تنظیم فرکانس دستگاه انجام می دهند. اینورتر آسانسور در ورودی، جریان برق را با ولتاژ و فرکانس معین دریافت کرده و در خروجی، مقدار جریان مناسب دستگاه را ارائه می دهد. تنظیم سرعت الکتروموتور و کنترل آن توسط اینورتر آسانسور به ترتیبی است که قدرت و گشتاور موتور افت نکند. همانطور که گفته شد اینورتر ها در دو مدل تک فاز و سه فاز ارائه می شوند. برای الکتروموتورهای با توان بیشتر از 3 اسب باید از اینورتر سه فاز استفاده شود. همچنین باید توجه داشت که توان درایو آسانسور با توان الکتروموتور با هم تطابق داشته باشند. خروجی همه اینورترها سه فاز است که متناسب با ولتاژ و فرکانس متغیر ارائه می شود.

ویژگی های درایو اینورتر آسانسور

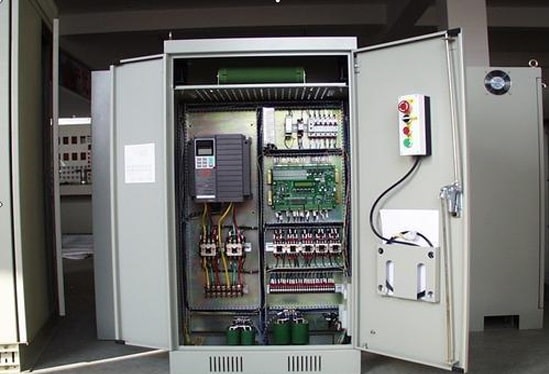

اینورترها معمولا به دو نوع گشتاور ثابت و گشتاور متغیر تقسیم می شوند. برای استفاده در آسانسورها معمولا از اینورترهای گشتاور ثابت استفاده می شود. مهمترین خصوصیتی که در اینورتر آسانسور وجود دارد، کاهش مصرف انرژی و در نتیجه کاهش هزینه های تمام شده است. در کنار این مورد این تجهیزات موجب کاهش جریان راه اندازی الکتروموتور شده و در نتیجه در بلند مدت موجب افزایش طول عمر موتور می شود. درایو آسانسور قابلیت تغییر سرعت موتور، تغییر جهت حرکت موتور، ایجاد محافظ در برابر اضافه بار، امکان کار در حالت ولتاژ متغیر، امکان کنترل از راه دور، برنامه ریزی حرکت موتور و ایجاد سرعت بالاتر از سرعت نامی موتور را دارد. اینورتر آسانسور در ابتدا میزان بار وارده به موتور را تشخیص داده و متناسب با آن به موتور جریان می دهد. در بیشتر حالت ها جریان ارائه شده توسط درایو آسانسور از جریان نامی الکتروموتور کمتر است. اینورترها در تابلوی الکترونیکی اکثر آسانسورها وجود دارد و به راحتی می توانند مقدار سرعت چرخش موتور و در نتیجه سرعت حرکت آسانسور را کنترل کنند. از نظر کاربردی این تجهیزات در صنایع مختلفی استفاده می شود. پمپ ، فن، نوار نقاله، اکسترودر و بسیاری دیگر از تجهیزات از اینورتر استفاده می کنند.

نکات مهم در استفاده از اینورتر آسانسور

جریان ورودی به اینورترها می تواند منابع تغذیه DC مانند باتری، پنل های خورشیدی و یا سلول های سوختی باشد. جریان ورودی به اینورتر آسانسور برق متناوب شهری است. این تجهیزات می توانند برق را به مقدار مناسب در ورودی دریافت کرده و در خروجی با ولتاژ و فرکانس معین ارائه دهند. درایوهای فرکانس متغیر در بیشتر اوقات شامل تعدادی دیود هستند که وظیفه یکسو کردن جریان را بر عهده دارند. در زمانی که جریان یکسو شده و تبدیل به جریان DC می شود، توسط مدارات الکترونیک به جریان AC تبدیل می شود. پس از تبدیل جریان برق به ولتاژ و فرکانس مناسب از فیلترهایی برای صاف کردن موج سیگنال استفاده می شود. در بیشتر اوقات با استفاده از فیلترهای با کیفیت، سیگنال جریان خروجی به شکل سینوسی و نرم ایجاد می شود. اما معمولا اینورتر آسانسور دارای قیمت بالایی است. در صورتی که سیگنال خروجی اینورترها به شکل موج های مربعی شکل باشند، معمولا نشان دهنده کیفیت پایین خروجی این اینورترها است. بسیاری از اینورترها در هنگام استفاده به دمای بالایی می رسند که اینورتر آسانسور نیز از آن مستثنی نیست و این موضوع موجب کاهش چشمگیر عملکرد آن ها می شود. استفاده از فن یا تجهیزی برای خنک کاری دستگاه موجب کاهش دمای اطراف مدار درایو آسانسور شده و شرایط کاری آن را بهبود می بخشد.

کاربرد کنترل دور اینورتر آسانسور

درایو اینورتر آسانسور برای کاربری های مختلفی مانند تغییر سرعت موتور، تغییر جهت حرکت موتور، روشن و خاموش کردن الکتروموتور بدون نیاز به قطع و وصل برق اصلی، کاهش تنش ها و ضربه های مکانیکی و در نتیجه افزایش طول عمر موتور، افزایش حفاظت موتور در برابر افزایش ولتاژ و جلوگیری از آسیب تجهیزات، راه اندازی نرم موتور بدون ضربه به گیربکس صنعتی و تسمه و کاهش میزان استهلاک الکتروموتور استفاده میشود. برخی از مهم ترین کاربردها و مزیت های اینورتر آسانسور به شرح زیر است:

• محافظت از موتور و جلوگیری از وارد شدن آسیب در برابر افزایش و کاهش جریان
• کاهش انرژی برق مصرفی آسانسور
• کار موتور آسانسور در شرایطی که ولتاژ ورودی متغیر است
• برنامه‌ریزی کردن حرکت آسانسور
• کاهش صدا و استهلاک قطعات موتور آسانسور و کاهش هزینه‌های تعمیر، سرویس و نگهداری آسانسور
• کنترل close loop و open loop
• و ....
