پمپ آبرسانی و تاسیساتی

پمپ آب خانگی از جمله نمونه پمپ های کوچکی می باشد که به نام مینی پمپ نیز شناخته می شود. این محصول به دلیل داشتن ظاهری جمع و جور و کوچک دارای کاربرد بسیاری از جمله آبیاری زمین های کشاورزی، آبیاری بارانی، تامین آب آپارتمان ها و ساختمان های مسکونی و ... مورد استفاده واقع می شود. مقرون به صرفه بودن پمپ آب خانگی از دیگر مزیت های این محصول بوده و همین موضوع سبب افزایش اهمیت استفاده از آن در زمینه های مختلفی شده است. اگر قصد خرید و تهیه پمپ آب خانگی را دارید ابتدا بایستی اطلاعاتی از بایدها و نبایدها و نکات مهم در انتخاب و خرید بهترین برند بدست آورید امروزه به دلیل افزایش نیاز به پمپ های آب خانگی شاهد راه اندازی شرکتهای متعددی به منظور تولید و عرضه انواع مختلف این محصول می باشیم. توجه داشته باشید که همیشه معروف ترین برند به معنای مناسب ترین پمپ نبوده و جهت انتخاب صحیح باید اطلاعاتی ار پارامترهای پمپ و تک فاز یا چند فاز بودن محصول و موارد بسیار دیگر بدست آورید.

انواع پمپ آب خانگی

پمپ آب خانگی در انواع مختلفی تولید و به فروش می رسد که از جمله انواع مختلف این محصول می توان به موارد زیر اشاره نمود:

-  پمپ های آب خانگی نیم اسب بخار محیطی و بشقابی
- پمپ های آب خانگی یک اسب بخار محیطی و بشقابی
- پمپ های آب خانگی یک اسب دو پروانه
- پمپ های آب خانگی یک و نیم اسب بخار دو پروانه
- پمپ های آب خانگی دو اسب دو پروانه
- پمپ های آب خانگی یک اسب بخار جتی

هر یک از انواع پمپ ها به منظور افزایش فشار و شدت جریان آب در ساختمان ها و خانه ها مورد استفاده قرار داده می شوند از این رو کیفیت و کارایی محصول برای نتایج مثبت عملکرد آن از اهمیت بسیاری برخوردار می باشد. ولتاژ پمپ های خانگی به دو حالت تک فاز و سه فاز دسته بندی شده و هریک از این پمپ ها با تفاوت های ویژه دارای عملکردهای مختلفی می باشند برای مثال پمپ های سه فاز در مقایسه با پمپ های یک فاز طول عمر بیشتری داشته و مصرف برق پایینی را به دنبال خواهد داشت به همین دلیل استفاده از پمپ های سه فاز برای ساختمان های که دارای برق سه فاز هستند گزینه ایده آلی می باشند.

انتخاب پمپ آب خانگی

برای انتخاب پمپ آب خانگی مناسب و پرکاربرد بایستی یک سری عوامل موثر را مورد توجه قرار دهید برای مثال قبل از انتخاب محصول باید تعداد طبقات ساختمان، میزان مصرف آب و تعداد شیرهای آّب و هم چنین متراژ ساختمان را در نظر داشته باشید. برای مثال استفاده از پمپ های آب خانگی یک اسب بخار دو پروانه در ساختمان های 4 طبقه 8 واحدی بسیار گزینه ایده آلی خواهد بود در حالی که برای آپارتمان های با حداکثر 100 متراژ و 10واحدی بهترین گزینه پمپ های یک و نیم اسب بخار دو پروانه می باشد. هم چنین با در نظر داشتن شرایط مختلف استفاده از پمپ آب خانگی مخاطبان به پارامترهای متنوعی نیاز خواهند داشت به عنوان مثال می توان گفت دبی و هد انتخابی شما باید با نیاز های مصرفی تان متناسب باشد به گونه ای که افت فشار سیستم لوله کشی ساختمان و تعداد طبقات و واحدها در نظر داشته و مناسب ترین پمپ آب را برای جوابگویی به کل نیاز شبکه را انتخاب و خریداری نمایید. از جمله دیگر عوامل موثر در انتخاب بهترین پمپ آب خانگی، خدمت پس از فروش می باشد که پیشنهاد می کنیم با انتخاب معتبرترین فروشگاه عرضه کننده این محصول از خدمات پس از فروش همیشگی بهره مند شوید.

بیشتر بخوانید : انتخاب پمپ آب خانگی

قیمت پمپ آب خانگی

یمت پمپ آب خانگی از دیگر مواردی می باشد که مخاطبان و خریداران اغلب سعی بر آن دارند ارزان ترین و مقرون به صرفه ترین گزینه را در اولویت خریدهای خود قرار دهند که در این میان می توان با معرفی فروشگاه آنلاین ما که یکی از معتبرترین و پرتقاضاترین فروشگاه های عرضه کننده انواع پمپ های آب خانگی در سطح کشور می باشد شما را به یک خرید ارزان قیمت و با کیفیت درجه یک دعوت کنیم. بسیاری از فروشگاه های اینترنتی تنها با هدف کسب سود بیشتر نرخ هزینه بالایی را برای محصولات خود ارائه می دهند در حالی که فروشگاه ما با در اولویت قرار دادن کسب رضایت مشتریان و خریداران خود مناسب ترین نرخ را برای انواع پمپ های آب خانگی مشخص کرده و در کنار آن با توزیع با کیفیت ترین و مرغوب ترین محصولات نظر و توجه اغلب مشتریان و مخاطبان را به دست آورد. قیمت مشخص شده بر این محصول به کیفیت تولید و بسیاری از متریال های دیگر بستگی دارد که در هنگام خرید از آسیب دیدگی آن اطلاعات کافی بدست آورده و از کیفیت محصول مدنظر اطمینان حاصل نمایید.

پمپ آبرسانی و تاسیساتی از جمله انواع پمپ پر مصرف برای مصارف خانگی و صنعتی است. برای دریافت مشاوره برای خرید پمپ آبرسانی و تاسیساتی با کارشناسان فروش در تماس باشید. در کالا صنعتی انواع پمپ آبرسانی و تاسیساتی به فروش می رسد. پمپ لئو و پمپ پنتاکس جزو پمپ های پر مصرف در ایران است.

پمپ گریز از مرکز

یک پمپ گریز از مرکز آنچه که دیده می شود محوری است که پروانه روی آن سوار شده و به طور کامل درون بدنه که به شکل صدف یک حلزون است ، قرار دارد. بدنه یا پوسته در پمپ های گریز از مرکز همان قسمت مرئی و قابل مشاهده پمپ می باشد که سایر اجزای پمپ را درون خود نگه می دارد . به صوزت معمول اجزای تشکیل دهنده بدنه شامل چدن ، فولاد ، پلاستیک و مواد مخصوص دیگر هستند . معمولا بدنه پمپ هایی که در عملیات ها وپروژه های تحت فشار kpa1000 یا Psi150 و در مناطق نفت خیز کار می کنند از چدن ساخته شده اند اما پمپ هایی که عملیات بهره برداری در فشارهای بالاتر از این مقدار استفاده می شوند دارای بدنه ای از جنس فولاد می باشند . در بدنه پمپ ها دو نازل ورودی و خروجی وجود دارد که محل قرارگیری آنها در قسمت پایین بدنه است ؛ نیمه بالایی بدنه پمپ های گریز از مرکز برای بازرسی راحت تر قابل جا به جایی هستند.

پمپ آبرسانی

دیاگرام یک پمپ گریز از مرکز



براساس شکل زیر برای اینکه سیال وارد شده به پروانه پمپ از پروانه خارج شود از نقاط اطراف زبانه این کار را شروع می کند . همزمان با شروع این کار در نقطه ای 90 درجه جلوتر مایع عبوری میزان یکسانی دارد پس در اینجا مایع از پروانه پمپ خارج شده است.در نقطه 90 درجه بعدی به حجم مایعی که از پروانه خارج شده دیگر اضافه می شود و در مجموع از مجموع مایع خارج می شود .این اعمال در نقطه ای به نام نقطه d که در آن از حجم مایع خارج می شود ، اتفاق می افتد . در نقطه ای به نام نقطه e نیز کل حجم مایع از پروانه پمپ خارج می شود.



اجزای پمپ

قسمت های داخلی یک پمپ گریز از مرکز



جهت حرکت پروانه پمپ

بیشتر بخوانید : پمپ آب بی صدا برای ساختمان

در ادمه جریان سیال یا مایعی که بین پروانه و بدنه پمپ در گردش است ، همواره زیاد می شود و بزرگتر می گردد که باعث می شود که حرکت مایع در بدنه پمپ شکلی مارپیچ به خود بگیرد ؛ در زمانهایی که این جریان اتفاق می افتد به بدنه پمپ حلزون می گویند. در نتیجه حرکت مایع سیال درون پمپ و وجود نیروی گریز از مرکز ، در نهایت مایع سیال از پروانه پمپ خارج شده و در همین زمان مایع جدیدی تحت تاثیر همان نیروی گریز از مرکز به عنوان جایگزینی برای مایع قبلی وارد پمپ می شود. در طی این عمل در لوله ورودی که دهانه آن باز بوده و زیر سطح مایع قرار دارد ، جریان ثابتی از مایع سیال قرار می گیرد . در این حالت اگر لوله ورودی بالاتر از سطح مایع قرار بگیرد جریان مایع قطع می گردد و راه برای ورود هوا یا گاز به درون پمپ باز می شود. در نتیجه این امر دوران پروانه پمپ درون هوا انجام می شود که در این صورت امکان جا به جایی مایع توسط پروانه برای زمان طولانی تری وجود ندارد ؛ وقوع این جریان این نتیجه را از پمپ ها به دست می دهد که پمپ ها نمی تواند به صورت خودکار عمل هواگیری را انجام دهند.

مشخصات پمپ گریز از مرکز

در پمپ های گریز از مرکز ورود مایع سیال به پمپ از طریق مرکز پروانه یا همان چشم پروانه می باشد . در بیشتر پمپ ها پروانه ای که در پمپ وجود دارد دارای سرعت فرآورش به اندازهrpm  1200-3500 می باشد چرا که الکتروموتورها محرک بیشتر پمپ ها در طی عملیات فرآورش می
باشند.البته این امکان وجود دارد که در برخی کابری ها مثل سیستم تزریق آب ، محرک جریان توربین گازی بوده و سرعت جریان پمپrpm 5000-6000 باشد . در زمان عبور مایع سیال از پروانه پمپ ، سرعت آن بیشتر شده و در قسمت لبه پروانه پمپ های گریز از مرکز به بیشترین میزان خود خواهد رسید.

تفاوت پمپ های دینامیکی و پمپ های جا به جایی مثبت

پمپ های دینامیکی و پمپ های جابه جایی مثبت چهار تفاوت اساسی با یکدیگر دارند که عبارتند از:

- بیشترین میزان فشاری که توسط پمپ های مکانیکی و در حالتی که جریان مایع سیال متوقف شده و شیر خروجی نیز بسته باشد ، محدود است.
- انرژی موجود در پمپ های مکانیکی در مرحله اول به سرعت تبدیل می شود و سپس به وسیله حلزون و دیفیوزر به فشار تبدیل می گردد اما در پمپ های جا به جایی مثبت انرژی موجود در پمپ به صورت مستقیم و بدون واسطه به فشار تبدیل می شود.
- جریان مایع سیال در پمپ های جا به جایی مثبت به صورت متناوب است اما جریان سیال در پمپ های دینامیکی پیوسته و دائمی می باشد.
- استفاده از پمپ های دینامیکی در جهت جا به جایی جریان زیاد و فشار متوسط و کم است اما از پمپ های جا به جایی مثبت برای تامین فشار بالا و جریان کم مایع مخصوصا جا به جایی مایعات دارای گرانروی یا ویسکوزیته بالا استفاده می شود.

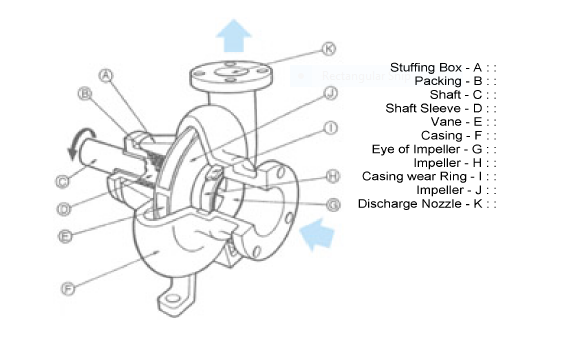

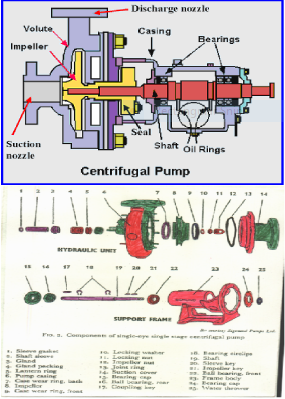

قطعات اصلی یک پمپ گریز از مرکز

پمپ های گریز از مرکز دارای 5 قطعه اصلی بوده که شامل بدنه ، پروانه ، محور ، یاتاقان و محفظه های آب بندی می باشند.



اجزای کامل پمپ


قطعات اصلی یک پمپ گریز از مرکز

پروانه پمپ آب خانگی

پروانه قطعه ای از قطعات یک پمپ است که کار آن افزایش میزان فشار می باشد . پروانه از طریق محور پمپ ، کلید و یا پرس روی شافت به شکلی محکم در پمپ سوار می شود و به همان صورت نیز یعنی با سرعت محور دوران خود را انجام می دهد . پمپ هایی که در مناطق نفت خیز استفاده می شوند پروانه ای یا پروانه هایی از جنس چدن دارند . البته در سرویس ها و خدمات خورنده و شیمیایی می توان از پلاستیک ، فولاد ضد زنگ یا مواد مخصوص دیگر نیز استفاده نمود .با ذکر یک مثال می توانیم بگوییم وقتی گلوله ای به هدف برخورد می کند ، سرعت آن افزایش یافته و در نتیجه فشار آن کم می شود ( تبدیل انرژی جنبشی به انرژی پتانسیل) . با توجه به این مثال در می یابیم که مقدار انرژی جنبشی که به انرژی پتانسیل تبدیل شده به قطر و سرعت پروانه بستگی دارد . میزان فشاری که توسط پروانه هایی که قطر بیشتری دارند و سرعت دوران بالایی نیز دارند ، تولید می شود در مقایسه با پروانه هایی با قطر کمتر و سرعت پائین تر بیشتر است. سرعت در پروانه پمپ با توجه به مواد به کار رفته در ساختمان آنها و همچنین شیوه تولید پروانه مشخص می شود . اگر یک پروانه قادر نباشد فشار مورد نیاز یک پمپ را تولید کند ، در این حالت می توان به منظور تامین فشار مورد نیاز پمپ دو یا چند پروانه را به صورت سری روی پمپ سوار نمود. به طور کلی و روی کاغذ هیچ محدودیتی در رابطه با تعداد پروانه های مورد استفاده در پمپ وجود ندارد البته بسیار کم مشاهده می شود که پمپ های افقی در بدنه خود دارای بیش از 8 عدد پروانه باشند .

محور پمپ

محور قسمتی از پمپ است که در داخل بدنه قرار گرفته و سرعت دوران آن برابر با سرعت محرک است . معمولا محورها از جنس فولاد ساخته می شوند . برای اینکه محور بتواند در مقابل خوردگی و سایش مقاومت کند ، بخشی از آن که در نشت بند ، پکینگ و محفظه آب بندی سوار می شود ممکن است بوش ها یا آستین هایی داشته باشد که از فلزهای سختی مثل تنگستن و کاربید ساخته شده باشند . بوش ها و آستین ها وظیفه دارند محور را در برابر خوردگی و فرسایش در برابر فشار و سایش حفظ نمایند .

یاتاقان در پمپ

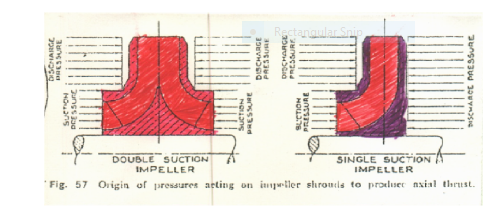

یاتاقان در پمپ دو وظیفه اصلی را بر عهده دارد : اول اینکه یاتاقان باید بتواند طوری محور پمپ را نگه دارد که در داخل بدنه هیچ گونه لرزشی نداشته باشد . وظیفه دوم یاتاقان این است که از حرکات طولی و افقی محور پمپ ممانعت به عمل آورد تا قطعاتی که دارای حرکت دورانی هستند به بدنه برخورد نکنند . وقتی که پروانه در پمپ حرکت دورانی خود را آغاز کند نیروهای محوری ( افقی و تراستی) ایجاد و افزایش می یابند که وجود این نیروها همان دلیل ایجاد حرکات افقی و تراستی است ؛ بنابراین باید یک یاتاقان یا حتی تعدادی بیشتر طراحی و در پمپ قرار داده شود تا پمپ بتواند در مقابل نیروهای افقی و تراستی مقاومت کند.یاتاقان ها در قسمتی از محفظه خود جایی برای روغن روانکاری دارند که برای روغن کاری یاتاقان تعبیه شده است .

پمپ هایی که در عملیات بهره برداری مورد استفاده قرار می گیرند پمپ های کوچکی هستند که ممکن است یاتاقان آنها در سمت چپ بدنه پمپ قرار گرفته باشد اما در پمپ های بزرگ محل قرارگیری یاتاقان در یک انتها یا در دو طرف محور پمپ می باشد .

انواع یاتاقان در پمپ

بررسی هایی که روی پمپ های گریز از مرکز انجام شده این نتیجه حاصل گردیده که امکان استفاده از تمامی انواع یاتاقان ها در پمپ ها وجود دارد . یاتاقان هایی که امروزه بیشترین میزان استفاده در پمپ ها را دارند یاتاقان های ضد اصطکاکی ، یاتاقان های بوشی و یاتاقان های کینزبوری هستند . یاتاقان های کینزبوری یاتاقان هایی هستند که وظیفه آنها کنترل نمودن حرکات طولی و محوری محور پمپ می باشد .
یاتاقان های ضد اصطکاکی در دو نوع یک ردیفه یا دو ردیفه ساخته شده اند . یاتاقان های غلتکی بشکه ای اکثرا در پمپ های بزرگ استفاده می شوند . یاتاقان های بوشی در دو صورت افقی یا عمودی موجود می باشند . یاتاقان های محوری کینزبوری نیز در پمپ های بزرگ مورد استفاده قرار می گیرند .

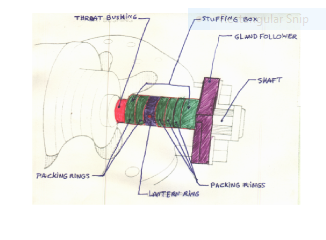

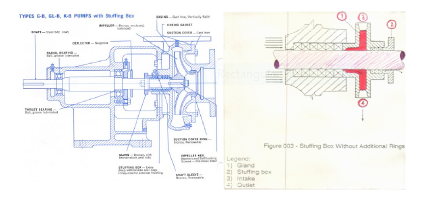

محفظه آب بندی پمپ

محفظه آب بندی یک پمپ گریز از مرکز به صورت توپر و سربسته بوده و دارای حلقه فانوسی نمی باشد . محفظه آب بندی در دو طرح دیگر نیز ساخته می شود که دارای لوله تزریق سیال آب بندی و حلقه یا رینگ فانوسی می باشند . اگر فشار داخلی پمپ گریز از مرکز زیر فشار اتمسفر باشد ، محفظه آب بندی از ورود هوا به درون پمپ ممانعت می کند و اگر فشار داخلی پمپ از فشار اتمسفر بیشتر باشد ، نشتی مایع سیال به خارج از فضای پمپ را به کمترین میزان خود خواهد رساند.

در انواعی از پمپ ها که کار جا به جایی مایعات گرم را انجام می دهند و محفظه آب بندی با فشار بالا دارند ، برای خنک کردن محفظه آب بندی از مجاری آبی که در اطراف آن قرار دارند ، استفاده می شود . در عین حال در برخی پمپ ها نیز مایع داخل پمپ با سیال خنک کننده مخلوط میشوند. در بسیاری از سرویس ها و خدماتی که در آنها فشار ورودی و درجه حرارت بالا می باشد بخصوص در مکانی که تغیرات درجه حرارت و فشار از حد معمول بیشتر باشد انجام عمل تنظیم صحیح محفظه آب بندی با مشکلاتی مواجه می شود . برای حل و فصل برخی مشکلات مسائل عملیاتی از طرح های محفظه آب بندی باز استفاده می کنند.

در محفظه آب بندی یک بوش وجود دارد که بر روی محور پمپ سوار شده است ؛این بوش روی قطر خارجی خود دندانه هایی دارد و با فاصله ای نزدیک از بدنه محفظه پمپ دوران را انجام می دهد . دندانه های موجود روی قطر اصلی بوش فشار را شکسته و میزان نشتی را کنترل می کنند و در ادامه مایع نشت شده را از طریق لوله جمع آوری کرده و آن را از پمپ خارج می کنند .

اجزای پمپ آب

قطعات پمپ آب

بیشتر بخوانید : آب بندی در پمپ دنده ای

انواع پمپ گریز از مرکز

این احتمال وجود دارد که بدنه پمپ های گریز از مرکز به صورت های دو تکه افقی ، دو تکه عمودی ( شعاعی ) و دو تکه مورب (تحت یک زاویه غیر از 90 درجه ) باشند .

در اصطلاح به دو تکه افقی دو تکه محوری گفته می شود .



پمپ دو تکه افقی

دو تکه افقی

پمپ دو تکه شعاعی

پمپ هایی که دارای بدنه ای به صورت دو تکه عمودی باشند ، پمپ های دو تکه شعاعی گفته می شود . این نوع از پمپ ها در محل هایی کاربرد دارند که کوپلینگ محرک به آنها نزدیک باشد و اینکه آن محل طرح هایی داشته باشد که ورودی در انتها بر روی شاسی سوار شده باشد .

پمپ دو تکه عمودی

 دو تکه عمودی



سوالات متداول درباره پمپ آب خانگی

بدنه های بشکه ای چه ساختاری دارند و در کجا استفاده می شوند؟

پاسخ: برای پمپ هایی که فشار بالایی داشته و دارای دیفیوزر و حلزون باشند ، محتمل ترین بدنه مورد استفاده بدنه بشکه ای است. در بدنه های بشکه ای بدنه و پوسته داخلی بسیار مشابه با پوسته بشکه ای شکل خارجی است. در بدنه های بشکه ای بدنه دو نیمه دارد که نیروی نشت بندی مورد نیاز جهت نگه داشتن دو نیمه بدنه بر روی هم به وسیله اعمال فشار خروجی در بدنه داخلی تامین می گردد.

پمپ بدنه بشکه ای

بدنه بشکه ای

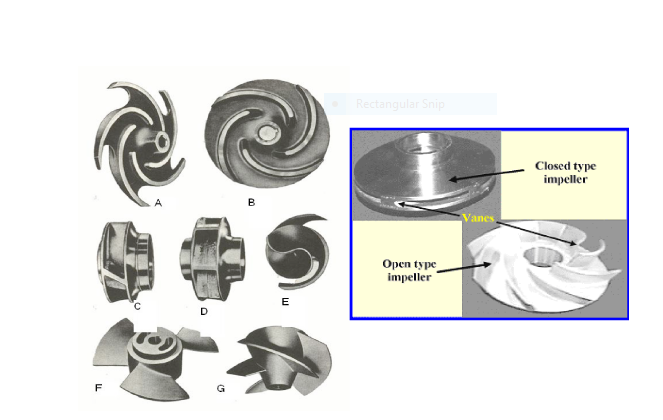

پروانه باز ، پروانه نیمه باز و پروانه بسته چیست؟

پاسخ: پروانه ای که دارای تیغه ای متصل به یک توپی مرکزی بوده و اطراف تیغه ها به وسیله لفاف نسبتا کوچکی پوشانده شده باشد ، پروانه باز است . پروانه های باز تنها در یک سمت خود لفاف و پوشش دارند و پروانه های بسته پروانه هایی هستند که در هر دو طرف خود لفاف یا دیواره هایی دارند که مسیر ها و کانال های پوشیده ای را برای مایع ایجاد می کنند.

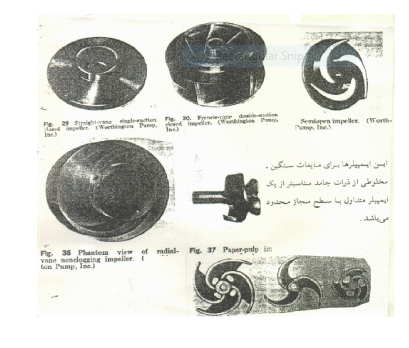

انواع پروانه پمپ

انواع پروانه پمپ ها

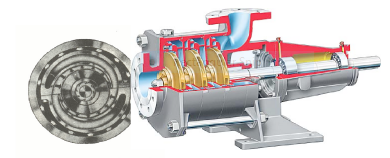

در چه زمانی از پمپ های دوم استفاده می شود؟

پاسخ: اگر میزان فشاری که توسط پمپ های افقی تولید می شود کافی نبوده و کمتر از میزان پیش بینی شده باشد ، از پمپ دومی استفاده می شود . تعداد پروانه های پمپ های درون آب میتواند 50 عدد یا حتی بیشتر از این تعداد باشد . ساختار پمپ های عمودی یکپارچه نیست و به صورت بخش بخش است در نتیجه هیچ گونه محدودیت و مشکلی در تعداد پروانه های موجود در پمپ های عمودی وجود ندارد.

بوش ها در پمپ های بزرگ و کوچک به چه صورتی به کار می روند؟

پاسخ : در پمپ های بزرگ بوش هایی با اشکال و صورت های مختلف به کار برده می شوند اما در پمپ های کوچک از بوش ها بیشتر برای کاهش میزان تلفات هیدرولیکی و محفظه آل بندی استفاده می کنند .

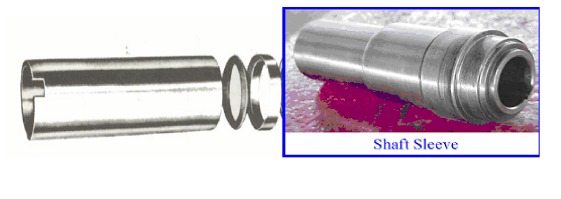

شفت استیل پمپ

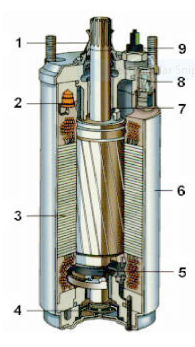

اجزای کفکش

یاتاقان کینزبوری

پمپ آب تکفاز

در پمپ های تک مرحله ای و چند مرحله سرعت مایع سیال چگونه است؟

پاسخ: در پمپ های تک مرحله ای مایع سیال از پروانه خارج می شود و پس از آن وارد قسمت حلزونی خروجی شده و سرعت آن افزایش پیدا می کند اما در پمپ های چند مرحله ای عمل کاهش سرعت مایع سیال در یک کانال و راهروی جریان شعاعی به اسم دیفیوزر یا افشاننده ، رخ می دهد.

کاهش و افزایش سرعت مایع سیال چه تغییری را در پمپ ایجاد می کند؟

پاسخ: عموما وقتی مایع سیال از درون پمپ عبور می کند سرعت جریان آن کاهش یا افزایش می یابد که این افزایش و کاهش باعث ایجاد بیشترین میزان فشار درون پمپ می گردد . نمونه مشابه این اتفاق زمانی رخ می دهد که گلوله آتش شده از تفنگ به سمت هدف تیر ، پرتاب شود .

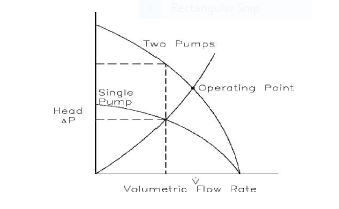

نمودار هد و دبی پمپ

تبدیل سرعت به فشار در پمپ های گریز از مرکز با روش های مختف

در پمپ های گریز از مرکز چگونه حرارت را از بوش دور نگه می دارند؟

پاسخ : در پمپ های گریز در سرویس های آب گرم از مرکز برای اینکه حرارت از اطراف بوش فشار شکن دور شود ، آب سرد با میزان فشار بیشتر از فشار ورودی به درون محفظه آب بندی پمپ تزریقی گردد . آب سرد تزریق شده ، نشتی مایع درون پمپ را رقیق نموده و در کاهش میزان درجه حرارت پمپ نیز موثر است و البته برای اینکه از لرزش محور در فواصل نزدیک دورانی جلوگیری کند ، از تبخیر سیال نیز ممانعت می نماید.
