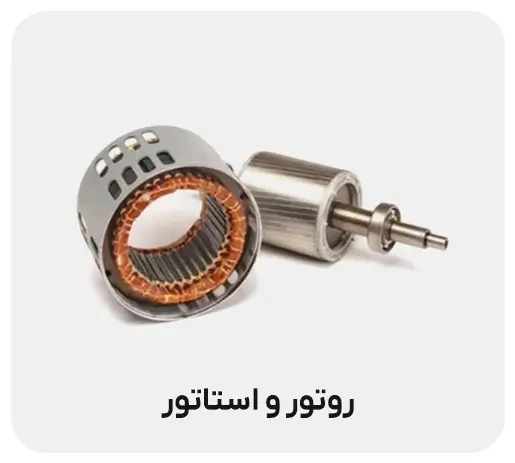

اگر میپرسید که «روتور و استاتور چیست»، احتمالاً پمپ آب خانگی یا دینام کولر یا یکی از تجهیزات مشابهتان خراب شده است. در این شرایط دانستن تعریف کتابی این دو قطعه از موتورهای الکتریکی، کمک چندانی به حل مشکل شما نخواهد کرد. اما شناخت ساده و سریع عملکرد، وظایف، ساختار، انواع و از همه مهمتر دلایل خرابی روتور و استاتور میتواند چارهساز باشد. بنابراین ما در این برگ از مجله کالاصنعتی همهچیز درباره استاتور Stator و روتور Rotor را به سادهترین شکل ممکن بررسی خواهیم کرد. اگر خودتان دستبهآچار هستید و با یک الکتروموتور معیوب سروکار دارید، پیشنهاد میکنیم مقاله «اجزای الکتروموتور» را هم مطالعه کنید تا درک همهجانبهتری از ساختار دستگاهتان داشته باشید.
استاتور (Stator) چیست و چه وظیفهای دارد؟
استاتور قسمت ثابت یا ساکن الکتروموتور است که وظیفه هدایت میدان مغناطیسی درون موتور را بر عهده دارد. استاتور از چندین صفحه فلزی تشکیل شده و در بدنه آن شیارهایی برای قرار گرفتن سیمپیچها ایجاد شده است. سیمپیچها درون شیارها جای میگیرند و با عبور جریان از آنها یک میدان مغناطیسی در استاتور ایجاد میشود. ساختار استاتور به جای اینکه یکپارچه باشد از چند ورق فولادی تشکیل شده تا تلفات جریانهای گردابی در استاتور کاهش یابد.
انواع استاتور و روش کار هر یک را بشناسید
طراحی استاتور بستگی مستقیمی به نوع منبع تغذیه (جریان متناوب یا مستقیم) و تعداد فازهای ورودی سیستم دارد. از آنجا که وظیفه اصلی استاتور در ماشینهای الکتریکی، ایجاد یک میدان مغناطیسی پایدار یا دوار است، سیمپیچی داخلی آن بر همین اساس تغییر میکند. در مهندسی ماشینهای الکتریکی، استاتورها به دو دستهٔ اصلی تقسیم میشوند:
1- استاتور سه فاز
در الکتروموتورهای سهفاز، سه مجموعه سیمپیچ با اختلاف زاویهٔ الکتریکی ۱۲۰ درجه نسبت به هم، داخل هسته استاتور قرار میگیرند. زمانی که برق سهفاز وارد این سیمپیچها میشود، یک میدان مغناطیسی دوار و یکنواخت در موتور ایجاد میشود. این میدان مغناطیسی با روتور برهمکنش کرده و باعث چرخش شفت موتور میشود.
این میدان مغناطیسی پیوسته و متعادل در موتورهای سهفاز، راندمان بالاتر، لرزش کمتر و گشتاور مناسبتری نسبت به مدلهای تکفاز ایجاد میکند. به همین دلیل از الکتروموتور سهفاز در کاربردهای صنعتی سنگین مانند پمپهای صنعتی، کمپرسورها، فنهای بزرگ، خطوط تولید و تجهیزات کارخانهای استفاده میشود.
2- استاتور تک فاز
از آنجایی که برق تک فاز بهتنهایی نمیتواند میدان مغناطیسی دوار ایجاد کند؛ استاتورهای تک فاز به یک سیمپیچ کمکی برای راهاندازی اولیه موتور نیاز دارند. به این سیمپیچ کمکی در زبان فنی «سیمپیچ راهانداز» میگوییم. ساختار استاتورهای تک فاز تنها شامل همین سیمپیچ راهانداز و یک سیمپیچ اصلی است.
در بسیاری از مدلها، سیمپیچ راهاندازپس از روشن شدن موتور و رسیدن روتور به سرعت مناسب از مدار خارج میشود. این ساختار ساده باعث میشود استاتورهای تک فاز اقتصادیتر باشند، اما در مقایسه با مدلهای سهفاز راندمان و گشتاور کمتری داشته باشند.
استاتورهای تکفاز بیشتر در تجهیزات سبک و نیمهصنعتی مانند پمپ آب خانگی، موتور کولر، هواکش، ابزارهای کارگاهی و تجهیزات کشاورزی کوچک استفاده میشوند.
اجزای تشکیلدهنده استاتور چیست؟
استاتورها معمولاً از سه بخش اصلی تشکیل میشوند:
1- هسته استاتور
هسته بخش اصلی استاتور است که از لایههای فلزی از جنس فولاد سیلیکونی ساخته میشود. این ساختار لایهای، جریانهای گردابی درون هسته و تلفات را کاهش میدهد. در بازار قطعات یدکی، کیفیت و متریال به کار رفته در فروش هسته استاتور نقش تعیینکنندهای در راندمان نهایی موتور دارد، زیرا هرگونه ضعف در آلیاژ هسته، باعث هدررفت شدید انرژی و داغ کردن موتور میشود. در هسته استاتور شیارهایی برای جایگذاری دقیق سیمپیچها ایجاد میشود.
2- سیمپیچ
تعداد و جایگذاری سیمپیچها به نوع و کاربرد الکتروموتورها بستگی دارد. در موتورهای القایی سه فاز، سیمپیچها به گونهای چیده میشوند که یک میدان مغناطیسی دوار در استاتور ایجاد شود. سیمپیچها معمولاً از جنس مس با خلوص بالا یا آلومینیوم هستند. در ساختار الکتروموتور تک فاز علاوه بر سیمپیچ اصلی، یک سیمپیچ کمکی یا راهانداز نیز استفاده میشود.
۳. قاب استاتور
در نهایت کل این مجموعه (هسته و سیمپیچها) درون یک قاب استاتور قرار میگیرد تا در برابر ضربه، رطوبت و عوامل محیطی محافظت شود. قاب استاتور در واقع یک پوسته چدنی یا آلومینیومی است.
روتور (Rotor) چیست؟
روتور بخش متحرک الکتروموتور یا ژنراتور است که داخل استاتور قرار میگیرد و وظیفه اصلی آن تولید حرکت چرخشی و انتقال توان مکانیکی است. این قطعه در مرکز موتور قرار دارد و معمولاً به شفت متصل میشود تا با چرخش خود، تجهیزات مختلف صنعتی را به حرکت درآورد.
عملکرد روتور به میدان مغناطیسی ایجادشده توسط استاتور وابسته است. زمانی که میدان مغناطیسی در استاتور ایجاد میشود، جریان یا شار مغناطیسی در روتور القا شده و نیرویی تولید میکند که باعث چرخش روتور میشود. این حرکت چرخشی در نهایت به حرکت تجهیزات صنعتی مانند پمپ، فن، کمپرسور، گیربکس و نوار نقاله منجر میشود.
انواع روتور را بشناسید
روتورها بر اساس نوع موتور الکتریکی، انواع مختلفی دارند که در ادامه آنها را با هم بررسی و مقایسه میکنیم:
| نوع روتور |
ساختار و مکانیزم |
کاربرد اصلی |
مزیت کلیدی |
ضعف اصلی |
| قفس سنجابی |
میلههای رسانای اتصالکوتاه (بدون سیمپیچ) |
پمپ آب، فن، کمپرسور و تجهیزات عمومی صنعتی |
قیمت ارزان، استهلاک ناچیز و دوام بالا |
عدم امکان کنترل دقیق سرعت |
| سیمپیچی شده |
دارای کلاف سیمپیچ متصل به حلقههای لغزان |
جرثقیلهای سنگین، بالابرها و سنگشکنها |
گشتاور راهاندازی فوقالعاده بالا و جریان اولیه کم |
نیاز مداوم به سرویس و نگهداری زغالها |
| قطب برجسته |
قطبهای مغناطیسی بیرونزده از روی محور |
ژنراتورهای نیروگاه آبی و دیزلژنراتورهای دور پایین |
تولید گشتاور بسیار بالا در سرعتهای کم |
عدم تحمل نیروی گریز از مرکز در دورهای بالا |
| استوانهای |
سطح صاف و یکپارچه با شیارهای داخلی |
توربوژنراتورها (نیروگاههای بخار و گازی) |
تعادل دینامیکی عالی، سرعت بالا و لرزش کم |
محدودیت شدید در گشتاور راهاندازی |
1- روتور قفس سنجابی
روتورهای قفس سنجابی سادهترین و پرکاربردترین نوع روتورهای صنعتی هستند. داخل این روتورها چند میله فلزی (معمولاً آلومینیوم یا مس) بهصورت طولی قرار دارد و دو سرشان شبیه یک قفس به هم وصل شدهاند. برق مستقیم به این روتور وصل نمیشود و جریان داخل آن بهصورت القایی ایجاد میشود. به خاطر همین ساختار ساده، خیلی بادوام است، خرابی کمی دارد و نیاز به تعمیر خاصی ندارد. بیشتر در وسایلی مثل فنها، پمپها و دستگاههای صنعتی معمولی استفاده میشود.
از روتورهای قفس سنجابی بیشتر در کاربردهای عمومی مثل پمپها، فنها و کمپرسورها استفاده میشود.
2- روتور سیم پیچی شده
در این روتورها میدان مغناطیسی به جای میله فلزی، از طریق یک سیمپیچ روی خود روتور ایجاد شده و از طریق حلقهها به بیرون وصل میشود. این ساختار گرچه نگهداری بیشتری لازم دارد و کمی زودتر از قفس سنجابی فرسوده میشود، اما به سادگی قابلیت ارتقا دارد. یعنی میتوان با اضافه کردن مقاومت به سیمپیچها سرعت و گشتاور موتور را تغییر داد. از طرف دیگر طراحی این روتور باعث میشود شروع به کار موتور نرمتر و جریان راهاندازی سادهتر باشد. این نوع روتور بیشتر در دستگاههای سنگین مثل جرثقیلها و بالابرها استفاده میشود.
3- روتور قطب برجسته
این روتورها ظاهری شبیه به یک چرخدنده بزرگ با پرههای ضخیم دارند، چرا که قطبهای مغناطیسی (هسته و سیمپیچ میدان) بهصورت برجسته و رو به بیرون، روی دیواره شفت مرکزی سوار شدهاند. این طراحی فیزیکی به دلیل حجم و وزن بالایی که در شعاع روتور ایجاد میکند، برای سرعتهای پایین و متوسط (معمولاً زیر ۱۰۰۰ دور در دقیقه) مهندسی شده است و میتواند در این سرعتهای کم، گشتاور و توان مغناطیسی بسیار عظیمی تولید کند.
بزرگترین کاربرد روتور قطب برجسته در ژنراتورهای نیروگاههای برقآبی (هیدروژنراتورها) است، جایی که سرعت چرخش آب توربین بسیار پایین اما نیروی ورودی فوقالعاده سنگین است. همچنین در دیزلژنراتورهای بزرگ صنعتی و موتورهای سنکرون دور پایین که نیاز به پایداری بالا در برابر بارهای ناگهانی دارند، از این نوع روتور استفاده میشود؛ چرا که فضای باز بین قطبهای برجسته، تهویه و خنککاری سیمپیچها را در بارهای مداوم بسیار آسانتر میکند.
4- روتور استوانهای
روتور استوانهای سطحی صاف و کاملاً یکنواخت دارد و برخلاف روتور قطب برجسته، قطبها روی آن بیرونزده نیستند. سیمپیچهای میدان در شیارهای سطح روتور قرار میگیرند و کل ساختار به شکل یک استوانه یکپارچه دیده میشود.
این روتور برای سرعتهای خیلی بالا طراحی شده چون شکل متعادل و یکنواخت باعث میشود در دورهای زیاد لرزش و تنش مکانیکی کمتری داشته باشد. به همین دلیل عملکردی پایدار و دقیق در سرعتهای بالا دارد. در مقابل، به خاطر طراحی فشرده و محدودیت در تعداد قطبها، بیشتر برای کاربردهایی استفاده میشود که سرعت بالا مهمتر از گشتاور راهاندازی است.
از روتور استوانهای معمولاً در توربوژنراتورها مثل نیروگاههای بخار و گازی استفاده میشود، جایی که سرعت چرخش بسیار زیاد است و نیاز به تعادل مکانیکی دقیق و عملکرد پایدار وجود دارد.
موتورهای با روتور استوانهای به دلیل ساختار ساده، ابعاد کوچکتر و سرعت عملکرد بهتری از روتور قطب برجسته دارند.
تفاوت روتور و استاتور چیست؟
اصلیترین تفاوت روتور (Rotor) و استاتور (Stator) در ماتریس عملکردی آنها یعنی ثابت بودن یکی و چرخنده بودن دیگری است. این دو قطعه مکمل یکدیگر هستند و بدون تعامل مغناطیسی میان آنها، هیچ موتور الکتریکی یا ژنراتوری کار نمیکند.
- استاتور بخش کاملاً ثابت ماشین الکتریکی است که محکم به پوسته و بدنه بیرونی موتور پیچ شده و هیچحرکتی ندارد.در حالیکه روتور بخش متحرک و چرخنده سیستم است که در مرکز موتور قرار میگیرد و روی یک محور یا شفت (Shaft) سوار شده تا بتواند آزادانه بچرخد.
- وظیفه اصلی استاتور ایجاد میدان مغناطیسی است. وظیفه روتور تبدیل انرژی مغناطیسی به انرژی مکانیکی (گشتاور و چرخش) است.
مقایسه روتور و استاتور در یک نگاه
| مشخصه فنی |
استاتور (Stator) |
روتور (Rotor) |
| وضعیت حرکتی |
ثابت و متصل به بدنه |
متحرک و چرخنده حول شفت |
| موقعیت فیزیکی |
پوسته و بخش بیرونی هسته |
بخش مرکزی و داخلی موتور |
| نقش الکترومغناطیسی |
ایجادکننده میدان مغناطیسی اولیه |
تولیدکننده گشتاور و حرکت دورانی |
| سیمپیچی |
آرایش کلاف پیچیده با عایقبندی قوی |
ساختار سادهتر (گاهی فقط میله) |
| نوع استهلاک |
بیشتر الکتریکی (سوختن عایق سیمها) |
بیشتر مکانیکی (خرابی بلبرینگ و شفت) |
تفاوت روتور و استاتور در موتور برق (ژنراتور) با الکتروموتور
روتور و استاتور موتور برق از نظر ساختار شباهت زیادی به الکتروموتور دارد، اما منطق عملکردشان کاملاً معکوس است.
در الکتروموتور، انرژی الکتریکی وارد استاتور میشود، میدان مغناطیسی دوار ایجاد میکند و روتور را میچرخاند. یعنی انرژی الکتریکی به حرکتی تبدیل میشود.
در موتور برق یا ژنراتور، یک نیروی مکانیکی خارجی (دیزل، توربین یا موتور بنزینی) روتور را میچرخاند. این چرخش در میدان مغناطیسی استاتور، نیروی محرکه الکتریکی القا میکند. بنابراین در ژنراتور نیروی حرکتی به الکتریکی تبدیل میشود.
| ویژگی |
الکتروموتور |
موتور برق (ژنراتور) |
| ورودی |
انرژی الکتریکی |
انرژی مکانیکی |
| خروجی |
حرکت مکانیکی |
انرژی الکتریکی |
| نقش استاتور |
ایجاد میدان دوار |
جمعآوری انرژی تولیدی |
| نوع رایج روتور |
قفس سنجابی |
قطب برجسته / استوانهای |
در ژنراتورهای بزرگ، روتور قطب برجسته برای سرعتهای پایین (نیروگاه آبی) و روتور استوانهای برای سرعتهای بالا (نیروگاه بخاری) استفاده میشود. سیمبندی استاتور هم بر اساس ولتاژ خروجی موردنیاز طراحی میشود.
تفاوت آرمیچر و روتور چیست؟
این دو قطعه حتی در منابع فنی هم گاهی با هم اشتباه گرفته میشوند، چرا که عملکرد نسبتاً مشابهی دارند. اما بیایید یک بار برای همیشه به تفاوت اصلی آنها بپردازیم:
- آرمیچر یک مفهوم عملکردی است و در واقع به سیمپیچی گفته میشود که در میدان مغناطیسی قرار دارد و نیروی محرکه را تولید میکند. آرمیچر میتواند روی روتور باشد (مثل موتورهای DC) یا روی استاتور (مثل ژنراتورهای AC مدرن).
- روتور یک مفهوم ساختاری است؛ همیشه به قطعه متحرک موتور اشاره دارد، صرفنظر از اینکه سیمپیچی روی آن باشد یا نه.
به زبان سادهتر، روتور همیشه میچرخد. آرمیچر همیشه تولید نیرو میکند، اما لزوماً همیشه همان روتور نیست. حال که با ساختار و انواع این قطعات آشنا شدید، بیایید به سراغ حیاتیترین بخش یعنی نشانههای خرابی آنها برویم تا از خسارتهای سنگینتر جلوگیری کنیم.
فاصله بین روتور و استاتور، عامل اصلی خرابیهای زودهنگام!
فاصله هوایی بین روتور و استاتور (که در مهندسی به آن Air Gap میگویند) یکی از پارامترهای حیاتی در عملکرد موتور است. این عدد معمولاً بین ۰.۲ تا ۱ میلیمتر است، اما همین چند دهم میلیمتر تأثیر مستقیمی روی راندمان، گشتاور و عمر موتور دارد.
چرا Air Gap باید دقیق باشد؟
اگرچه کمی فاصله کمتر، مقاومت مغناطیسی مدار را کاهش و راندمان را افزایش میدهد؛ اما اگر فاصله بیش از حد کم شود، روتور به استاتور میسابد و موتور آسیب جدی میبیند. فاصله بیشتر از حد استاندارد هم باعث کاهش راندمان و افزایش جریان بیباری میشود.
اگرچه این فاصله در کارخانه و در مرحله طراحی محصول تعیین میشود اما در مرحله نصب و بهرهبرداری، عواملی مثل عدم همراستایی شفت، کشش نامناسب تسمه یا کوپلینگ و ضربههای مکانیکی میتوانند تعادل آن را بههم بزنند. در نتیجه بهصورت غیر مستقیم باعث افزایش لرزش، داغی و کاهش عمر موتور شوند؛ بنابراین حفظ شرایط صحیح نصب به اندازه طراحی اولیه در عملکرد و دوام موتور اهمیت دارد.
نشانههای مشکل در Air Gap:
لرزش غیرعادی موتور، صدای وزوز یکنواخت، و گرمای بیش از حد بیرینگها اغلب نشانه یکنواخت نبودن فاصله هوایی در محیط روتور هستند. تعمیرکار حرفهای با فیلر گیج این فاصله را در چند نقطه اندازه میگیرد تا از یکنواختی آن مطمئن شود.
فرمول تشخیص سریع خرابی به پیشنهاد تکنسینهای کالاصنعتی:
اگر موتور برق را قطع میکند، بوی سوختگی میدهد یا بدنه آن داغ میشود، به احتمال ۹۰٪ استاتور آسیب دیده است.اگر موتور صداهای عجیب میدهد، به شدت میلرزد یا قدرت چرخاندن ندارد، به احتمال ۹۰٪ روتور (یا بلبرینگهای آن) دچار مشکل شده است.
خرید الکتروموتور نو یا سیمپیچی و تعمیر روتور استاتور؟
برای اینکه بهترین و اقتصادیترین تصمیم را بگیرید، کارشناسان کالا صنعتی راهکارهای زیر را بر اساس نوع خرابی، قطعات و ملزومات به شما پیشنهاد میدهند:
1- تعویض کامل، مطمئنترین راهکار
اگر الکتروموتور شما توان پایینی دارد (مانند پمپهای خانگی یا دینامهای کوچک صنعتی)، هزینه خرید سیم مسی مرغوب، عایقبندی استاندارد و اجرت تعمیرکار با قیمت یک دستگاه آکبند برابری میکند. از طرفی، موتور سیمپیچی شده دستی حداقل ۱۵ تا ۲۵ درصد افت راندمان و افزایش مصرف برق خواهد داشت. در این شرایط، منطقیترین راه، خرید الکتروموتور نو و استاندارد با گارانتی شرکتی است تا خیالتان برای سالها راحت باشد.
2- تعویض قطعات تعلیق، ریشهکنی عامل اصلی خرابی
اگر به هر دلیلی تصمیم به سیمپیچی مجدد استاتور گرفتید، تعویض روتور یا تراشکاری آن بیفایده است مگر اینکه عامل اصلی خرابکننده را تعویض کنید! در بیشتر مواقع، کچل کردن و لقی بلبرینگ یا رولبرینگ و یا ترک برداشتن یاتاقان تعلیق شفت روتور، باعث به هم خوردن فاصله هوایی (Air Gap) و ساییدگی روتور به استاتور شده است. پس همزمان با تعمیر استاتور، حتماً بلبرینگها و یاتاقان موتور را با نمونههای باکیفیت و اصلی جایگزین کنید.
آيا برای خرید قطعات صنعتی یدکی به مشاوره تخصصی نیاز دارید؟
کالا صنعتی به عنوان مشاور و تامینکننده بزرگ تجهیزات صنعتی، این امکان را برای شما فراهم کرده تا پیش از صرف هزینههای سنگین تعمیرات، یک مشاوره فنی رایگان با دپارتمان تخصصی محصولات مورد نیازتان دریافت کنید. کارشناسان ما با بررسی دقیق و ریشهیابی مشکل، محاسبه هزینهها را انجام خواهند داد و به شما خواهند گفت که آیا دستگاه شما ارزش تعمیر دارد یا تعویض آن با یک الکتروموتور نو، بازدهی و صرفه اقتصادی بیشتری برای مجموعه شما خواهد داشت.
فاصله استاندارد بین روتور و استاتور چقدر است؟
فاصله هوایی (Air Gap) بسته به توان موتور، معمولاً بین ۰.۲ تا ۱ میلیمتر تعیین میشود. تغییر این فاصله در حد چند دهم میلیمتر به دلیل لقی بلبرینگ، راندمان موتور را به شدت کاهش داده یا باعث ساییدگی فیزیکی روتور به استاتور و سوختن آن میشود.
در صورت خرابی روتور یا استاتور مقرونبهصرفهترین راهکار چیست؟
مطمئنترین راهکار، تعویض کل الکتروموتور یا موتور برق با یک دستگاه نو است. اما بسته بهنوع خرابی میتوانید قطعات صنعتی یدکی را نیز جایگزین کنید.
تفاوت استاتور و روتور در چیست؟
استاتور ۱۰۰٪ ثابت است و وظیفه تولید میدان مغناطیسی اولیه را دارد، در حالی که روتور مدام در مرکز موتور میچرخد و گشتاور تولید میکند.
آیا میتوانم خرید روتور استاتور موتور برق را از کالاصنعتی انجام بدهم؟
خیر، کالا صنعتی قطعات یدکی داخلی مثل خود روتور و استاتور را به صورت جداگانه نمیفروشد. اما اگر دستگاه شما سوخته است، میتوانید انواع الکتروموتور، ژنراتور و موتور برق کامل یا تجهیزات یدکی اتصال مثل بلبرینگ، یاتاقان، کوپلینگ و تسمهوپولی از کالا صنعتی بخرید.
