در سیستم آبرسانی، پمپ آب وظیفه تأمین فشار و دبی موردنیاز مصرفکنندهها را بهعهده دارد؛ اما برای عملکرد صحیح آن باید تجهیزی وجود داشته باشد که زمان روشن و خاموش شدن پمپ را متناسب با میزان مصرف کنترل کند. به همین دلیل، کنترلکنندههای فشار آب یکی از اجزای مهم سیستمهای آبرسانی مجهز به پمپ آب محسوب میشوند.
در صورت استفاده نکردن از یک ست کنترل مناسب، پمپ ممکن است بهصورت مداوم روشن بماند یا در شرایطی مانند نبود آب در سیستم کار کند که این موضوع باعث افزایش استهلاک و آسیب به پمپ خواهد شد. برای بررسی مشخصات فنی و انتخاب ست کنترل مناسب، میتوانید با کارشناسان فروش تماس بگیرید.
مراحل تنظیم ست کنترل
جهت تنظیم ست کنترل در پمپ آب مراحل زیر را باید به ترتیب انجام دهید.
نکته: قبل از تنظیم ست کنترل دکمه ریست ست کنترل را فشار دهید. تا ریست شود و سپس طبق مراحل زیر اقدام به تنظیم ست کنترل کنید.
اکثر ست کنترلها دارای پنل بورد هستندکه بر روی آن ها دکمه ریست (Reset) به همراه LED های روشن و خاموش و خطا قرار گرفته. (دکمه ریست معمولا به رنگ قرمز است).

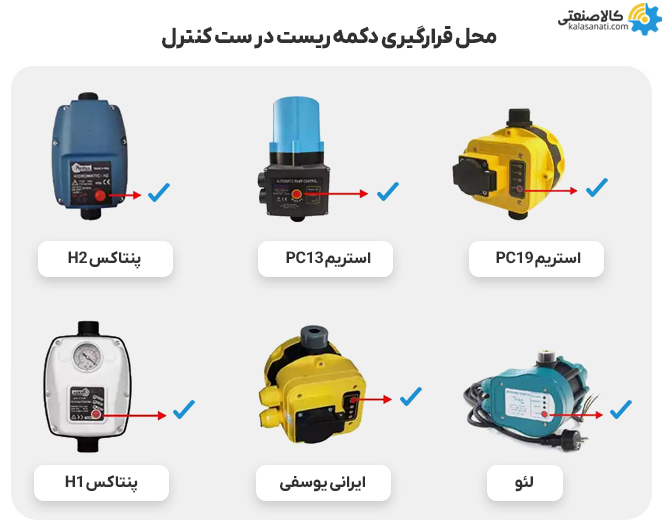

دایره قرمز رنگ روی تصویر، محل قرارگیری دکمه ریست ست کنترل را در هر مدل مشخص میکند.
1- بازکردن شیر یکی از واحدها: در ابتدا لازم است تا یکی از خروجیهای آب از یکی از واحدهای ساختمان مثلا شیر دستشویی، شیر ظرفشویی، شیر حمام کامل باز شود.
2) بستن کامل شیر خروجی پمپ آب: در مرحله بعد در محل نصب پمپ آب رفته و شیر خروجی آن را بطور کامل بسته تا پمپ خاموش شود.
3) باز کردن اندک شیر خروجی پمپ آب: بعد از اینکه از خاموش شدن پمپ آب اطمینان حاصل شد، شیر خروجی پمپ را به میزان کمی باز کرده تا جریان آب کمی از شیر آب باز شده در مرحله 1 برقرار شود.
4) چرخاندن پیچ تنظیم ست کنترل در جهت منفی: در مرحله قبلی با بازکردن کم شیر خروجی پمپ، پمپ روشن و شروع به کار کردن میکند. جهت جلوگیری از روشن شدن پمپ در هنگامی که شیر آب اندکی باز میشود، پیچ تنظیم ست کنترل را به سمت علامت منفی نشان داده شده روی بدنه چرخانده تا زمانی که پمپ خاموش شود.
5) تکرار مراحل 1 الی 4: تنظیم بودن ست کنترل زمانی کامل انجام میشود که با باز بودن اندک شیر آب، پمپ روشن نشود؛ بنابراین بایستی مراحل 1 الی 4 را تا جایی تکرار کرده که پمپ دیگر روشن نشود.
6) بازکردن شیر خروجی پمپ و تنظیم نهایی ست کنترل: در انتها لازم است شیر خروجی پمپ تا نیمه باز شود. در صورت درست تنظیم بودن ست کنترل، پمپ باید روشن شود. در صورتی که پمپ روشن نشود بایستی پیچ تنظیم ست کنترل به سمت علامت مثبت چرخانده شود و تا زمانی که پمپ روشن شود، باید این کار ادامه پیدا کند.
نکات مهم تنظیم ست کنترل
انتخاب روش مناسب کنترل پمپ و تنظیم فشار آب باید بر اساس ارتفاع ساختمان، فشار آب ورودی و شرایط مصرفکننده انجام شود. فشار نامناسب میتواند باعث افت فشار در طبقات بالا یا آسیب به شیرآلات در طبقات پایین شود.
1- تنظیم فشار آب در ساختمان: فشار سیستم باید با توجه به ارتفاع ساختمان و قطر لولهها تنظیم شود تا در بالاترین مصرفکننده فشار کافی وجود داشته باشد. در صورتی که افزایش فشار برای تأمین طبقات بالا باعث عبور فشار طبقات پایین از محدوده مجاز (حدود ۵ بار) شود، باید راهکار مناسبتری برای کنترل فشار انتخاب شود.
2- انتخاب ست کنترل یا کلید اتومات: اگر بدون پمپ آب وجود دارد اما فشار آن کم است، استفاده از ست کنترل گزینه مناسبی است. اما اگر بدون پمپ آب به مصرفکننده نمیرسد، باید از کلید اتومات مکانیکی به همراه مخزن تحت فشار استفاده شود.
در انتخاب ست کنترل، فشار آب شهری و ارتفاع ساختمان اهمیت زیادی دارد. برای مثال در ارتفاع ۲۰ متری، فشار آب ورودی ۲.۵ بار تنها حدود ۰.۵ بار فشار در محل مصرف باقی میگذارد؛ بنابراین باید همیشه ضریب اطمینان در نظر گرفته شود تا با کاهش فشار آب، عملکرد پمپ مختل نشود.
برندهای ست کنترل موجود در کالاصنعتی و مقایسه قیمتی
در فروشگاه کالاصنعتی، طیف متنوعی از ست کنترلها از برندهای معتبر جهانی و چینی عرضه میشود. انتخاب برند مناسب به بودجه و نیاز سیستم آبرسانی شما بستگی دارد. در جدول زیر برندهای موجود، جزئیات و حدود قیمت گزارش شده است. با توجه به نوسانات ارزی و تغییرات موجودی در بازار، قیمتهای ذکر شده حدودی هستند (تابستان 1405).
| برند |
مدل ست کنترل / قیمت حدودی در تابستان ۱۴۰۵ (تومان) |
توضیحات کلی |
| پنتاکس ایتالیا |
هیدروماتیک H2:
6.000.000 |
دامنه فشار 3.5 تا 10
بار ورودی و خروجی 180 درجه |
| هیدروتانک H1: استعلام موجودی و قیمت |
دامنه فشار 1 تا 10
بار ورودی و خروجی 180 درجه |
| هیدروتانک H2: استعلام موجودی و قیمت |
دامنه فشار 1 تا 10
بار ورودی و خروجی 180 درجه |
|
استریم چین
|
PC13: 3.500.000 |
بدون کابل دامنه
فشار 1.5 تا 10
بار ورودی و خروجی 90 درجه
|
| PC19: 3.600.000 |
دامنه فشار 3.5 تا 10
بار ورودی و خروجی 180 درجه |
| HYDROCALL-2200(M): 3.800.000 |
0 تا 10 بار بدون مانومتر
دارای قابلیت تنظیم ورودی و خروجی 180 درجه |
| HYDROCALL-2200(AS): 6.700.000 |
0 تا 10 باربدون مانومتر
دارای قابلیت تنظیم ورودی و خروجی 180 درجه |
| HYDROCALL-2200(G): 4.500.000 |
0 تا 10 باردارای مانومتر
قابلیت تنظیم ورودی و خروجی 180 درجه |
| آبارا |
سایر برندهای چینی |
ورودی و خروجی 180 درجه مجهز به تانک داخلی مناسب تا پمپ 2 اسب تکفاز |
|
سایر برندهای چینی
|
دو کابله ایکار: 4.000.000 |
ورودی و خروجی 180 درجه دارای مانومتر فشارمناسب برای ساختمانهای 1 و 2 طبقه |
تفاوت ست کنترل و کلید اتوماتیک؛ کدام برای پمپ آب ساختمان مناسبتر است؟
برای خرید پمپ آب خانگی، انتخاب سیستم کنترل فشار آب، یکی از دغدغههای اصلی برای بهینهسازی عملکرد است. دو گزینه پرکاربرد در این حوزه، ست کنترل و کلید اتوماتیک هستند. در ادامه به بررسی دقیق تفاوتهای فنی، مزایا و معایب هر یک میپردازیم.
- تفاوت بنیادی این دو سیستم در نحوه فرمان دادن به پمپ برای روشن و خاموش شدن است. ست کنترل: دستگاهی هوشمند و یکپارچه است که بلافاصله پس از باز شدن شیر آب و کاهش جریان در لوله، پمپ را روشن میکند. کلید اتوماتیک: این سیستم به صورت مکمل عمل کرده و حتماً باید در کنار منبع تحت فشار (منبع انبساط) و پنجراهی نصب شود. فرمان روشن و خاموش شدن پمپ در این سیستم بر اساس نوسانات فشار آب درون منبع صادر میشود.
- در ست کنترل، با هر بار باز کردن شیر، پمپ روشن میشود که این موضوع میتواند تعداد دفعات استارتخوردن پمپ را افزایش دهد. در سیستم کلید اتوماتیک و منبع تحت فشار، آب ذخیره شده در منبع ابتدا مصرف میشود و تنها زمانی که فشار منبع به حد معینی برسد، پمپ روشن میشود. این امر باعث کاهش تعداد دفعات استارت پمپ و کاهش مصرف برق میگردد.
- نصب ست کنترل به دلیل ساختار یکپارچه و عدم نیاز به تجهیزات جانبی، آسانتر و سریعتر است. نصب کلید اتوماتیک نیاز به فضای بیشتر و اتصالات جانبی (پنجراهی، گیج فشار و مخزن) دارد.
- در صورت خرابی معمولاً برد الکترونیکی ست کنترل آسیب میبیند. کلید اتوماتیک معمولا به دلیل وجود کنتاکتهای مکانیکی دچار جرقه و خوردگی (خال زدن) میشوند که در اکثر موارد بهتر است بهجای تعمیر، با یک قطعه نو جایگزین شوند.
- از نظر اقتصادی، خرید ست کنترل به تنهایی ارزانتر از کلید اتوماتیک است. با این حال، اگر هزینههای تجهیزات جانبی (منبع تحت فشار، پنجراهی و اتصالات) را برای کلید اتوماتیک محاسبه کنید، پکیج کلید اتوماتیک هزینه تمامشده بالاتری خواهد داشت.
چرا تنظیم ست کنترل مهم است؟
تنظیم صحیح ست کنترل از کارکرد مداوم و روشن خاموش شدن مکرر و بی دلیل پمپ آب و کارکرد بدون آب پمپ جلوگیری میکند، که میتواند منجر به خرابی و سوختن پمپ شود. همچنین، تنظیم مناسب فشار آب را در سیستم آبرسانی تضمین میکند.
مراحل تنظیم ست کنترل پمپ آب چگونه است؟
مراحل تنظیم ست کنترل شامل باز کردن شیر آب، بستن و باز کردن شیر خروجی پمپ، چرخاندن پیچ تنظیم، و تکرار این مراحل تا رسیدن به تنظیمات مطلوب است.
چگونه میتوان ست کنترل را ریست کرد؟
اکثر ست کنترلها دارای دکمه ریست هستند که معمولا به رنگ قرمز است. با فشار دادن این دکمه، دستگاه به تنظیمات اولیه باز میگردد.
چه تفاوتی بین ست کنترل و کلید اتومات مکانیکی وجود دارد؟
هر دو این تجهیزات برای کنترل قطع و وصل پمپ آب استفاده می شوند. ست کنترل به تنهایی روی پمپ آب وصل می شود اما کلید اتومات به همراه منبع انبساط باید وصل شود.
معمولا ست کنترل برای ساختمان تا 4 طبقه مناسب است اما کلید اتومات (به همراه منبع انبساط) برای ساختمان های بلندتر نیز کارایی دارد.
چگونه میتوان فشار آب را در سیستم آبرسانی تنظیم کرد؟
فشار آب با چرخاندن پیچ تنظیم ست کنترل به سمت علامت مثبت یا منفی قابل تنظیم است.
اگر پمپ آب پس از تنظیم ست کنترل روشن نشد، چه باید کرد؟
در این صورت، باید پیچ تنظیم ست کنترل را به سمت علامت مثبت بچرخانید تا پمپ روشن شود. همچنین ممکن است مشکل از عوامل دیگری مثل خرابی خود ست کنترل یا حتی پمپ باشد.
آیا استفاده از ست کنترل برای ساختمانهای بلند مناسب است؟
بله، اما باید فشار آب را با توجه به دورترین مصرف کننده تنظیم کرد و برای جلوگیری اعمال فشار زیاد در طبقات پایین، از شیر فشارشکن در طبقات پایینتر استفاده کرد.
