در روزهای گرم سال، گرمای شدید هوا باعث میشود نتوانیم از فضای باز حیاط، تراس، کافه یا رستوران به خوبی استفاده کنیم. تامین فشار لازم برای تجهیزات خنککننده به کمک قطعه اصلی پمپ آب صورت میگیرد. یکی از موثرترین روشها برای خنک کردن این محیطها با استفاده از این فشار، نصب سیستم مه پاش است. راهاندازی این سیستم در فضاهای باز نیازمند رعایت یکسری اصول فنی ساده است. اگر قصد دارید این سیستم را بهدرستی نصب کنید و به بالاترین راندمان خنککنندگی برسید، در این مقاله، تجهیزات لازم و مراحل فنی نصب را به صورت کامل بررسی میکنیم تا بتوانید با رعایت استانداردهای لازم، این سیستم را پیادهسازی کنید.
سیستم مه پاش چگونه عمل می کند؟
اساس کار سیستم مه پاش بر یک پدیده فیزیکی تبخیر آب است. در این فرآیند، شما با خرید پمپ مه پاش که در واقع یک پمپ فشار قوی است، آب را با فشاری بین ۱۰ تا ۷۰ بار (بسته به مدل خانگی یا صنعتی) به سمت نازلهای بسیار ریز هدایت میکنید. این فشار بالا باعث میشود آب هنگام خروج از روزنههای ریز میکروسکوپی نازلها، به میلیونها ذره پودری و بسیار سبک تبدیل شود. این ذرات به قدری ریز هستند که در هوا معلق میمانند و برای بخار شدن، انرژی گرمایی محیط اطراف خود را به سرعت جذب میکنند. نتیجه این جذب گرما، کاهش دمای آنی و کم شدن دمای محیط تا ۱۵ درجه سانتیگراد است، بدون آنکه کمترین رطوبت یا خیسی بر روی سطوح و افراد باقی بماند.

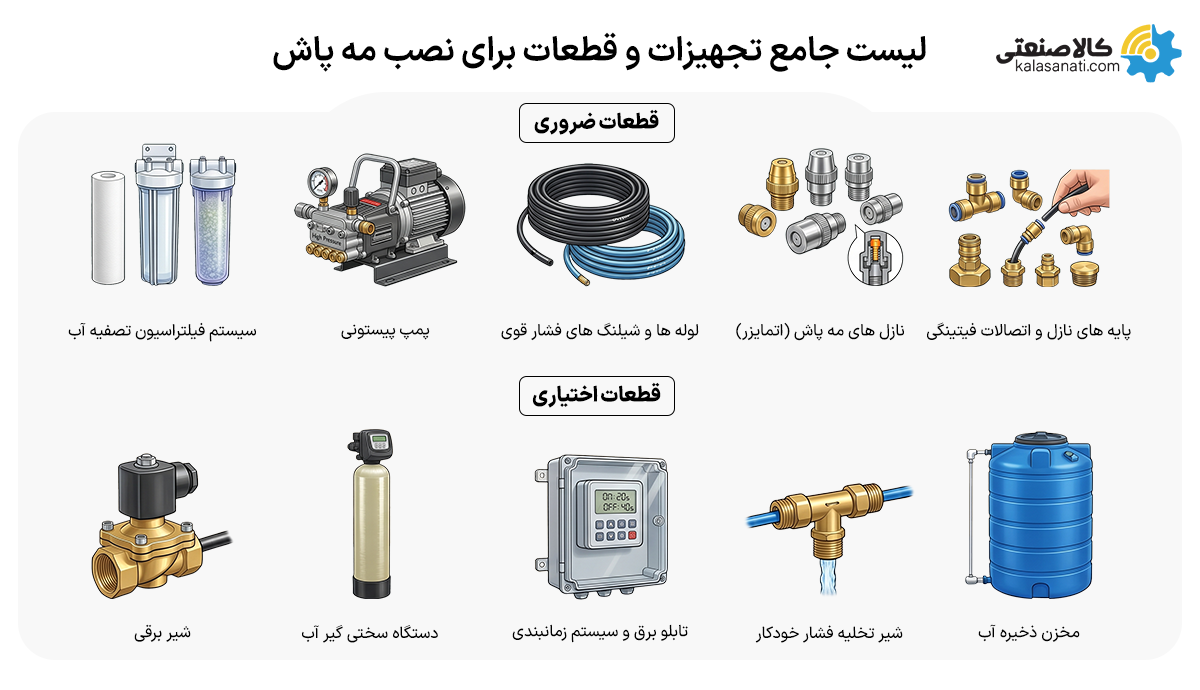

لیست جامع تجهیزات و قطعات برای نصب مه پاش
برای داشتن یک سیستم پایدار و حرفه ای، تجهیزات به دو دسته قطعات الزامی و قطعات اتوماسیون (برای جلوگیری از استهلاک و افزایش طول عمر سیستم) تقسیم می شوند. پیش از شروع به کار، لازم است این تجهیزات را تهیه کنید:
تجهیزات اصلی و پایه (قطعات ضروری)
- پمپ تامین فشار مدار برای ایجاد نیروی محرکه لازم جهت پودر شدن آب از درون روزنه های بسیار ریز، انتخاب یک پمپ آب با کیفیت و توان مناسب، اولین و مهم ترین قدم است. در سیستم های بسیار ساده خانگی ممکن است از فشار آب شهری استفاده شود، اما این کار به هیچ وجه غبار ایجاد نمی کند و فقط باعث خیس شدن محیط می شود. برای رسیدن به بهترین عملکرد، انتخاب و استفاده از پمپ کارواش صنعتی کاملا ضروری است؛ چرا که این پمپها توانایی تامین بارِ فشاریِ لازم برای پودر کردن آب در نازلها را به بهترین شکل دارا هستند.
- سیستم فیلتراسیون تصفیه آب روزنه های خروجی نازل ها قطری در حد چند دهم میلی متر دارند. نصب هوزینگ و فیلتر تصفیه آب (فیلترهای الیافی ۵ میکرون و فیلترهای پلی فسفات) در ورودی مدار، برای جلوگیری از ورود ذرات معلق، شن و ماسه، زنگ زدگی لوله ها و جلوگیری از انسداد نازل ها یک الزام فنی غیر قابل چشم پوشی است.
- لوله ها و شیلنگ های فشار قوی لوله کشی سیستم باید توانایی تحمل فشار بالای پمپ را داشته باشد. معمولا از شیلنگ های مخصوص پلی آمید، لوله های استیل یا پلاستیک فشرده اورتان در سایزهای استاندارد (مانند شیلنگ های ۳/۸ اینچ) استفاده می شود.
- پایههای نازل و اتصالات فیتینگی شامل پایه های نازل، سه راهی ها، زانوها و کورکن ها که مسیر آب را شکل می دهند. مدل های فیتینگی (فشاری یا پنوماتیک) به دلیل نصب بسیار سریع، آب بندی عالی در فشارهای بالا و عدم نیاز به ابزار یا چسب، بهترین گزینه برای مونتاژ هستند.
- نازل های مه پاش (اتمایزر) قطعه ای که وظیفه اصلی تبدیل آب به مه را بر عهده دارد. پیشنهاد می شود حتما از نازل های استیل، سرامیکی یا برنجی با کیفیت بالا استفاده کنید. همچنین تهیه نازل های مجهز به سوپاپ ضد چکه (Anti-Drip) بسیار مهم است تا پس از خاموشی پمپ، آب از سیستم چکه نکند.
تجهیزات کنترلی، اتوماسیون و جانبی (اختیاری جهت افزایش راندمان)
- تایمر و سیستم زمان بندی (تایمر) برای جلوگیری از کارکرد مداوم سیستم و ایجاد رطوبت بیش از حد، نصب یک تابلو برق مجهز به تایمر دو زمانه بسیار کاربردی است. تایمر و تایم سوئیچ به شما اجازه می دهند سیستم را طوری تنظیم کنید که مثلا ۲۰ ثانیه روشن و ۴۰ ثانیه خاموش باشد.
- شیر برقی این شیر الکترومکانیکی در مسیر آب نصب می شود و با خاموش شدن پمپ، مسیر جریان را کاملا مسدود می کند. ترکیب شیر برقی و نازل های ضد چکه، از ریزش حتی یک قطره آب در زمان خاموشی دستگاه جلوگیری می کند.
- شیر تخلیه فشار خودکار: این قطعه در انتهای خط لوله کشی نصب می شود. به محض اینکه پمپ خاموش می شود، آب تحت فشار باقیمانده در لوله ها را تخلیه می کند تا از رسوب گذاری در زمان استراحت سیستم جلوگیری شود.
- دستگاه سختی گیر آب اگر در منطقه ای زندگی می کنید که آب شهری املاح (TDS) بسیار بالایی دارد، فیلترهای معمولی کافی نیستند. نصب یک سیستم سختی گیر رزینی از تشکیل رسوبات آهکی و مسدود شدن زودهنگام نازل ها جلوگیری می کند.
- مخزن ذخیره آب برای جلوگیری از خشک کار کردن پمپ در زمان افت فشار آب شهری، نصب یک مخزن آب پلی اتیلن قبل از پمپ تضمین می کند که سیستم همیشه آب کافی برای مکش در اختیار دارد.

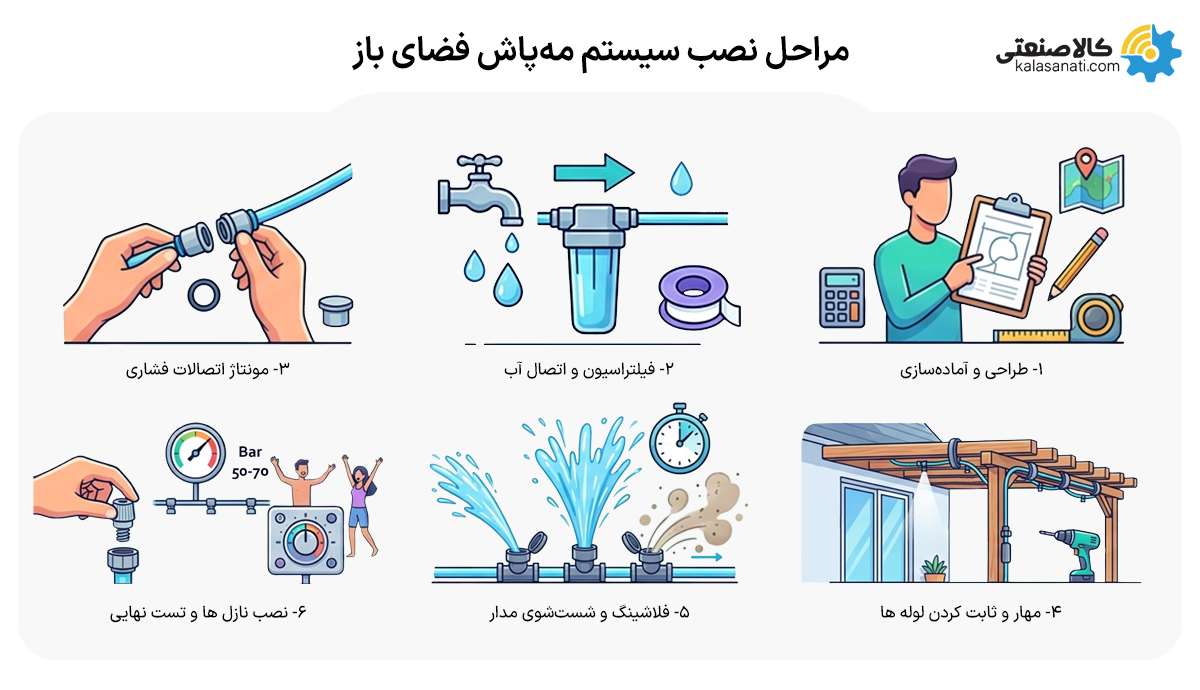

آموزش گام به گام مراحل نصب سیستم مه پاش در فضای باز
نصب سیستم مه پاش شاید در نگاه اول پیچیده و نیازمند تخصص به نظر برسد، اما با در اختیار داشتن قطعات مناسب و یک راهنمای اصولی، خودتان هم میتوانید آن را اجرا کنید. در این بخش، صفر تا صد راهاندازی یک سیستم خنککننده فضای باز را به سادهترین شکل ممکن مرور میکنیم تا بدون نیاز به نصاب، فضایی دلپذیر برای روزهای گرم خلق کنید.
1- طراحی نقشه مسیر، جانمایی پمپ و برش دقیق لولهها
قبل از دست به کار شدن، یک نقشه ذهنی یا کاغذی از محیط رسم کنید. ابتدا باید محل قرارگیری پمپ را مشخص کنید؛ پمپ باید در مکانی با تهویه مناسب، دور از تابش مستقیم خورشید، محافظتشده در برابر باران و نزدیک به پریز برق و شیر آب باشد.
- ارتفاع استاندارد: لولهها و نازلها باید در ارتفاع 2.5 الی 3 متری از سطح زمین نصب شوند. اگر ارتفاع کمتر باشد، قطرات آب فرصت «تبخیر آنی» را پیدا نکرده و باعث خیس شدن افراد و مبلمان زیر سایبان میشوند.
- زاویه نصب نازل: در طراحی خود در نظر بگیرید که نازلها قرار نیست دقیقاً عمود به سمت پایین باشند. بهترین حالت، زاویه 45 درجه به سمت بیرونِ فضای تحت پوشش است تا پردهای از مه ایجاد شود.
- برش لولهها: فاصله استاندارد بین هر نازل بین 60 تا 80 سانتیمتر است. برای برش شیلنگهای پلیآمید، حتماً از کاتر مخصوص لولهبر استفاده کنید. استفاده از قیچی یا چاقو باعث بیضی شدن و له شدن سر لوله میشود که در فشارهای بالا (مثل 70 بار) منجر به نشتی خواهد شد.
2- نصب سیستم فیلتراسیون و اتصال ایمن به منبع آب
کیفیت آب، تضمینکننده عمر پمپ و نازلهای شماست. سوراخهای نازل مه پاش به قدری ریز هستند (معمولاً بین 0.1 تا 0.3 میلیمتر) که حتی ذرات میکروسکوپی هم باعث گرفتگی آنها میشوند.
- نصب فیلتر: محفظه فیلتر را در مسیر ورودی آب به پمپ نصب کنید. روی محفظه یک فلش حک شده است که جهت جریان آب را نشان میدهد؛ توجه داشته باشین که نصب برعکس فیلتر باعث اختلال در مکش آب میشود.
- آببندی: تمامی اتصالات رزوهای را با نوار تفلون به خوبی آببندی کنید تا هوا وارد سیستم نشود. ورود هوا به ورودی پمپ باعث پدیده کاویتاسیون شده و به مرور زمان به پمپ آسیب جدی میرساند.
- سختیگیر اب (اختیاری اما مهم): اگر در منطقهای زندگی میکنید که سختی آب (TDS) بالاست، علاوه بر فیلتر الیافی ۵ میکرون، استفاده از یک فیلتر رسوبگیر پلیفسفات به شدت توصیه میشود تا نازلها رسوب گچ نگیرند.
3- مونتاژ اتصالات فیتینگی و پایههای نازل
اکنون نوبت به مونتاژ شبکه لولهکشی و شکل دادن به ساختار اصلی سیستم میرسد. به لطف طراحی پیشرفته اتصالات فشاری، اجرای این مرحله بدون نیاز به هیچ ابزار خاصی و با سرعت و سهولت بسیار بالایی انجام میشود.
- روش اتصال صحیح: سرِ کاملاً گرد و صافِ لوله را گرفته و با فشار ملایم به داخل سوراخِ پایه نازل هل دهید. لوله ابتدا از یک گیره فلزی عبور کرده و سپس روی یک اورینگ پلاستیکی مینشیند. برای اطمینان از قفل شدن، لوله را یک بار به سمت بیرون بکشید؛ اگر خارج نشد، اتصال ایمن است.
- کورکن انتهای مسیر: در آخرین پایه نازل در انتهای مسیر لولهکشی، باید از یک قطعه کورکن یا پایه نازل تهبند استفاده کنید تا مسیر آب بسته شود.
- نکته طلایی: در این مرحله به هیچ وجه خودِ نازلها را روی پایهها رزوه نکنید. پایهها باید کاملاً باز بمانند.
4- مهار فیزیکی و ثابت کردن لولهها روی کار
پس از آمادهسازی و مونتاژ اولیه قطعات، نوبت به نصب نهایی سیستم میرسد؛ در این مرحله باید با دقت و ظرافت، شبکه لولهکشی آماده شده را در محل اصلی خود یعنی روی دیوارهای حیاط، لبههای سقف، یا تیرکها و ستونهای آلاچیق نصب و محکم کنید.
- جلوگیری از افتادگی شکم: برای جلوگیری از آویزان شدن لولهها در اثر وزن آب و فشار، در فواصل منظم ( هر 40 الی 50 سانتیمتر) از بستهای دیواری روکشدار استفاده کنید. روکش پلاستیکی بستها مانع از ساییدگی لوله بر اثر لرزش پمپ میشود.
- جلوگیری از تنش لوله: هنگام نصب، لولهها را بیش از حد نکشید. شیلنگهای تحت فشار بالا در صورت کشیدگی یا خم شدن با زوایای تند، باعث ترکیدگی یا فرار از داخل اتصالات فیتینگی هستند. برای تغییر مسیرهای ۹۰ درجه، حتماً از اتصالات زانویی مخصوص مه پاش استفاده کنید.
5- فلاشینگ و هواگیری مدار (حیاتیترین مرحله)
شاید این مرحله ساده یا غیر ضروری به نظر برسد، اما یکی از بزرگترین اشتباهات در راهاندازی سیستم مه پاش عبور از همین نقطه است. بیتوجهی به فلاشینگ میتواند لذت استفاده از سیستم را در همان روز اول از بین ببرد و شما را درگیر باز کردن و تمیز کردن تکتک نازلهای مسدودشده کند.
- شستشوی مدار: در حالی که هنوز هیچ نازلی روی پایهها بسته نشده است، شیر آب را باز کرده و پمپ را روشن کنید. اجازه دهید آب با فشار بالا از تمام پایههای خالی به بیرون فوران کند.
- هدف از فلاشینگ: این کار باعث میشود تمام خاکارهها، برادههای پلاستیک ناشی از برش لوله، گرد و غبار محیط و حشرات ریزی که ممکن است حین نصب وارد لولهها شده باشند، به طور کامل شسته شده و به بیرون پرتاب شوند. اجازه دهید سیستم حداقل ۲ تا ۳ دقیقه در این حالت کار کند. این کار همزمان مدار را به طور کامل هواگیری میکند.
6- نصب نازلها، تنظیمات نهایی و تست فشار
پس از اطمینان از تمیزی کامل لولهها، پمپ را خاموش کنید تا فشار سیستم تخلیه شود.
- بستن نازلها: حالا نازلهای مه پاش (ترجیحاً مدلهای دارای فنر ضد چکه یا Anti-Drip) را یکییکی روی پایهها ببندید. اورینگهای تعبیه شده در انتهای نازلها کار آببندی را انجام میدهند؛ بنابراین بستن نازل با قدرت انگشتان دست کافی است و استفاده از انبردست یا آچار فقط باعث خرابی اورینگها میشود.
- تست نهایی: پمپ را مجدداً روشن کنید. در لحظه اول سیستم تحت فشار قرار میگیرد (عقربه فشارسنج روی پمپ را چک کنید که به فشار مطلوب، مثلاً بین 50 تا 70 بار رسیده باشد).
- بازرسی چشمی: کل مسیر را قدم بزنید و تکتک اتصالات و پشت نازلها را با دست لمس کنید تا از عدم وجود نشتی قطرهای مطمئن شوید. اگر اتصالی نشتی داشت، پمپ را خاموش کنید، فشار را از طریق شیر تخلیه بگیرید و لوله را محکمتر به داخل اتصال فیتینگی فشار دهید.
در نهایت، تایمر پمپ را روی زمانبندی دلخواه (مثلاً 20 ثانیه کار و 30 ثانیه استراحت) تنظیم کنید و از محیط خنک و مطبوعی که با دستهای خودتان ساختهاید لذت ببرید.

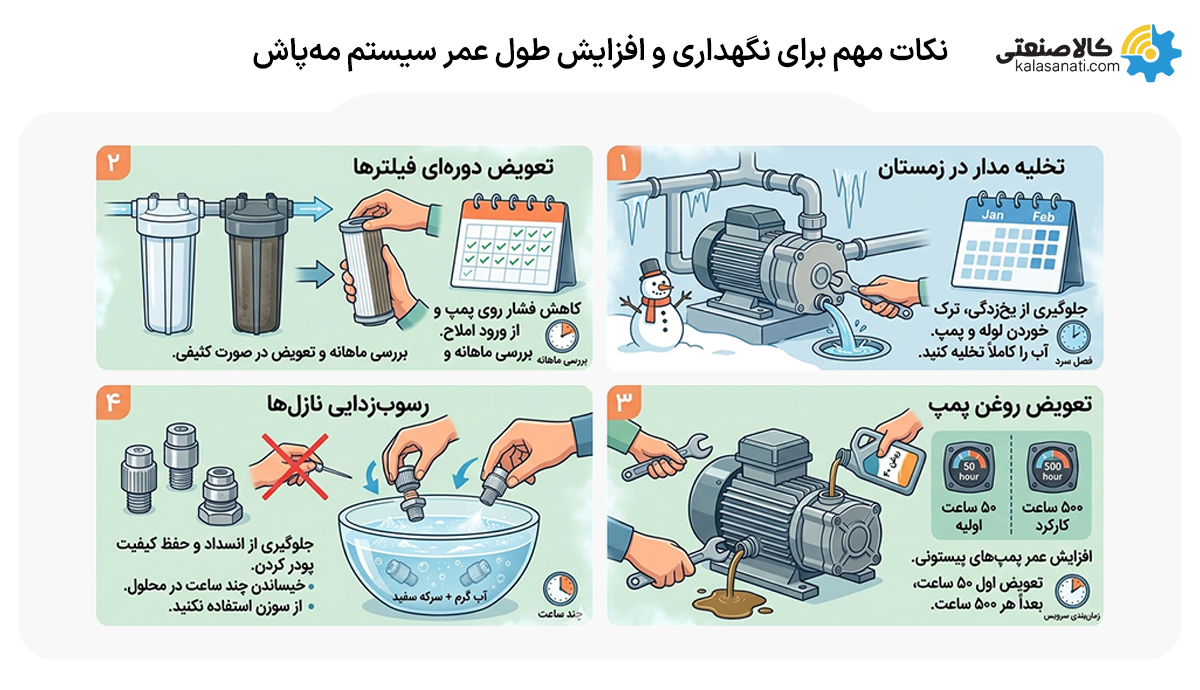

نکات مهم برای نگهداری و افزایش طول عمر سیستم
برای اینکه دستگاه شما سال ها بدون افت فشار یا خرابی کار کند و کیفیت پودر کردن آب در بالاترین سطح باقی بماند، توجه به اصول نگهداری پمپ و انجام سرویس های دوره ای کاملا ضروری است:
- تخلیه مدار در زمستان: در فصل سرد سال که از دستگاه استفاده نمی شود، حتما آب داخل لوله ها و پمپ را به طور کامل تخلیه کنید تا از یخ زدگی، ترک خوردن لوله ها و آسیب به سیلندرهای پمپ جلوگیری شود.
- تعویض دوره ای فیلترها: کارتریج فیلتر آب را بسته به میزان املاح منطقه خود، هر ماه بررسی کرده و در صورت تغییر رنگ یا کثیفی تعویض کنید. کثیف بودن فیلتر به پمپ فشار مضاعف وارد می کند.
- تعویض روغن پمپ: در پمپ های پیستونی صنعتی، تعویض روغن دستگاه (معمولا روغن نمره ۴۰) پس از ۵۰ ساعت کارکرد اولیه و سپس هر ۵۰۰ ساعت کارکرد الزامی است.
- رسوب زدایی نازل ها: در صورت مسدود شدن خروجی ها، به هیچ وجه سوزن یا جسم نوک تیز را داخل نازل فرو نکنید. نازل ها را باز کرده و برای چند ساعت در محلول آب گرم و سرکه سفید (یا رسوب زداهای استاندارد) قرار دهید تا کاملا تمیز شوند.
آیا سیستم مه پاش باعث خیس شدن محیط و افراد می شود؟
خیر؛ اگر از پمپ های فشار قوی و نازل های استاندارد ضد چکه استفاده شود و لوله ها در ارتفاع مناسب نصب شده باشند، آب به قدری ریز پودر می شود که پیش از رسیدن به سطح زمین کاملا در هوا تبخیر شده و فقط اثر سرمایشی آن باقی می ماند.
علت چکه کردن آب از نازل ها چیست؟
این مشکل معمولا به دلیل افت فشار در سیستم، عدم استفاده از شیر برقی، خرابی واشر اورینگ نازل ها یا عدم استفاده از نازل های مجهز به سوپاپ ضد چکه رخ می دهد.
میزان مصرف آب در سیستم های مه پاش چقدر است؟
مصرف آب بسیار پایین و بهینه است. هر نازل به طور میانگین در هر ساعت استفاده مداوم تنها حدود ۲ الی ۴ لیتر آب مصرف می کند.
آیا می توان از فشار آب شهری به جای پمپ فشار قوی استفاده کرد؟
خیر. استفاده از فشار آب شهری باعث پودر شدن آب نمی شود و تنها محیط را خیس می کند. برای ایجاد مه و تبخیر سریع، استفاده از پمپ های پیستونی فشار قوی جهت تامین فشار بالا الزامی است.
چرا نصب فیلتر تصفیه آب ضروری است؟
روزنه های خروجی نازل ها بسیار ریز هستند (بین 0.1 تا 0.3 میلی متر) و با کوچک ترین ذرات معلق، شن و ماسه یا رسوب مسدود می شوند. استفاده از فیلترهای الیافی و رسوب گیر برای جلوگیری از گرفتگی نازل ها و افزایش عمر سیستم یک الزام فنی است.
ارتفاع و زاویه مناسب برای نصب نازل ها چقدر است؟
ارتفاع استاندارد برای نصب لوله ها و نازل ها بین 2.5 الی 3 متر از سطح زمین است. بهترین زاویه نصب نیز زاویه 45 درجه به سمت بیرون فضای تحت پوشش است تا پرده ای از مه ایجاد شود.
