آشنایی با فن اکسترنال (فن خنک کن) الکتروموتور و کاربردهای آن

به طور کلی تمامی الکتروموتورها در انتهای پوسته خود یک پروانه خنک کننده دارند که مستقیماً به شفت متصل است و با راه اندازی موتور و چرخش شفت، پروانه هم به چرخش در می آید. اما در بعضی از موارد و کاربردهای صنعتی باید دور موتور تا حد زیادی کاهش یابد و به وسیله اینورتر و تغییر فرکانس، سرعت الکتروموتور را تا پایین تر از دور نامی خود کاهش می دهند؛ به عنوان مثال با استفاده از اینورتر سرعت یک موتور 3000 دور را به 1000 دور کاهش می دهند و در نتیجه دور پروانه نیز کاهش یافته و توان کافی برای خنک کردن موتور را نخواهد داشت. برای آشنایی با الکتروموتورهای دور بالا مقاله الکتروموتور 3000 دور (دور بالا) را مطالعه فرمایید.

از آن جایی که داغ شدن دینام می تواند آسیب های جبران ناپذیری به دستگاه ها وارد سازد، باید از یک قطعه جانبی به نام فن اکسترنال الکتروموتور یا فن خارجی خنک کننده الکتروموتور، استفاده شود. این فن ها بیشتر برای دینام های توان بالا که خنک کاری در آن ها بسیار حائز اهمیت است، به کار می روند و به انتهای الکتروموتور متصل می شوند.

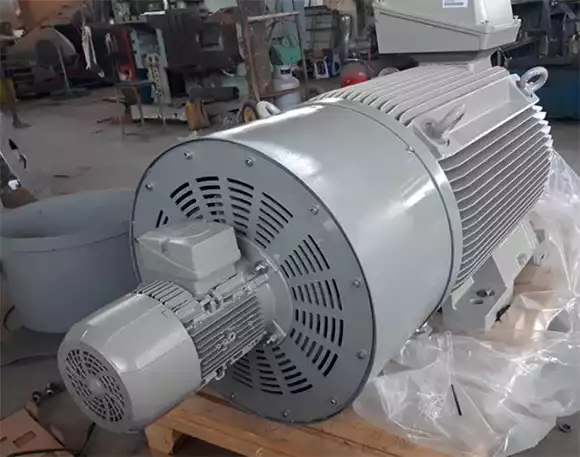

ساختار فن اکسترنال الکتروموتور

فن های خارجی جزو لوازم یدکی و جانبی الکتروموتور به شمار می آیند؛ با نگاهی اجمالی به ساختار فن اکسترنال الکتروموتور در می یابیم که این فن ها، از نوع محوری (آکسیال) هستند و پروانه آن با کمک محور اصلی به چرخش در می آید و در نتیجه جریان هوا نیز در راستای محور دوران، قرار دارد. در این نوع خنک کاری علیرغم جریان هوای بالا و مناسب، فشار باد زیاد نیست و به قطعات داخلی موتور آسیبی وارد نمی شود. به طور کلی انواع فن خنک کننده الکتروموتور به دو گروه اینترنال (داخلی) و اکسترنال (خارجی) تقسیم بندی می شوند؛ در فن های اینترنال نیروی لازم برای به چرخش درآمدن پروانه، توسط یک موتور داخلی تأمین می شود و در فن های اکسترنال باید یک الکتروموتور دیگر به قسمت انتهایی فن متصل شده و پروانه آن را به گردش درآورد.

نکاتی برای انتخاب فن اکسترنال الکتروموتور

همانطور که گفتیم، از فن اکسترنال الکتروموتور در مواردی که کنترل دور الکتروموتور با استفاده از اینورتر انجام می شود و پروانه الکتروموتور نمی تواند اجزای داخلی را تا حد مطلوب خنک کند، استفاده می کنند. اما پیش از انتخاب این محصولات باید نکاتی مانند ظرفیت هوادهی، نوع پروانه و محاسباتی از این قبیل را در نظر بگیرید. الکتروموتور فن، به صورت مجزا از اینورتر نصب می شود تا بتواند با دور نامی خود، پروانه را به چرخش درآورند و عملیات خنک کاری را انجام دهند. استفاده از فن اکسترنال الکتروموتور باعث افزایش راندمان موتورها و جلوگیری از گرم شدن بیش از حد سیم پیچ می شود.

نصب فن خارجی خنک کننده الکتروموتور

برای نصب فن خارجی خنک کننده الکتروموتور، ابتدا باید درپوش انتهایی الکتروموتور باز شود و به فن خارجی متصل شود؛ سپس الکتروموتور دوم، بر روی فن خارجی نصب شده و در نهایت همگی به الکتروموتور متصل می شوند. برق الکتروموتور مجزا و فن اکسترنال الکتروموتور باید از اینورتر مجزا باشد.

جمع بندی

خنک کاری الکتروموتورها از اهمیت بسیار بالایی برخوردار است و به طور مستقیم بر کارایی و طول عمر مفید دستگاه تأثیر می گذارد. البته روش های مختلفی برای خنک کاری موتورها وجود دارد و استفاده از فن اکسترنال الکتروموتور تنها یکی از این راه ها است. انتخاب فن خارجی خنک کننده الکتروموتور نیاز به محاسبات دقیق و نصب آن هم نیاز به دانش فنی در این زمینه دارد. برای دریافت مشاوره رایگان در خصوص انتخاب بهترین و مناسب ترین فن اکسترنال الکتروموتور می توانید با کارشناسان وب سایت کالاصنعتی در ارتباط باشید.
