اندرس | ترانسمیتر دما

وظیفه یک ترانسمیتر دما تبدیل سیگنال سنسور به سیگنالی پایدار و استاندارد است. با این حال، ترانسمیتر های مدرن با استفاده از فناوری دیجیتال بیش از این هستند: آنها هوشمند، انعطاف پذیر هستند و دقت اندازه گیری بالایی را ارائه می دهند.

آنها جزء مهمی از زنجیره اندازه گیری هستند که قادر به بهبود ایمنی و کارایی در فرآیند شما می باشند.

Portfolio

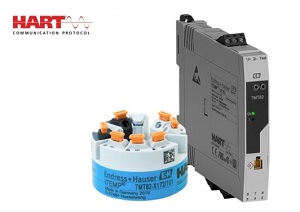

1. ترانسمیترهای دما روی ریل DIN برای نصب پانل

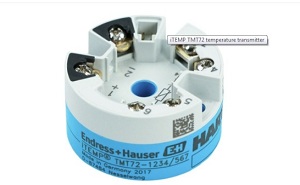

2. ترانسمیترهای دمای هد برای نصب مستقیم در سر ترمینال های دماسنج
3. فرستنده های دمای میدان برای اتصال مستقیم در مناطق فرآیند
4. فرستنده های دما برای مناطق Ex
5. فرستنده های دما برای همه پروتکل های ارتباطی مربوطه:

HART®، PROFIBUS® PA، FOUNDATION™ Fieldbus یا رایانه شخصی قابل برنامه ریزی است.

فرستنده های قابل تنظیم نه تنها سیگنال های تبدیل شده را از دماسنج های مقاومتی (RTD) و ترموکوپل ها (TC) منتقل می کنند، بلکه سیگنال های مقاومت (Ω) و ولتاژ (mV) را نیز منتقل می کنند. برای به دست آوردن بالاترین دقت اندازه گیری، ویژگی های خطی سازی برای هر نوع سنسور در فرستنده ذخیره می شود.

در اتوماسیون فرآیند دو اصل اندازه گیری دما به عنوان یک استاندارد مطرح شده است:

RTD - آشکارسازهای دمای مقاومت: اصل اندازه گیری

سنسور RTD مقاومت الکتریکی را با تغییر دما تغییر می دهد. آنها برای اندازه گیری دمای بین -200 درجه سانتیگراد و تقریباً مناسب هستند. 600 درجه سانتیگراد و به دلیل دقت اندازه گیری بالا و پایداری طولانی مدت برجسته است.

عنصر حسگر که بیشتر استفاده می شود Pt100 است. به عنوان یک استاندارد، سنسورهای Endress+Hauser RTD دارای کلاس دقت IEC 60751 A هستند.

TC - ترموکوپل: اصل اندازه گیری

ترموکوپل جزء تشکیل شده از دو فلز مختلف است که در یک انتها به یکدیگر متصل شده اند. اگر اتصال و انتهای آزاد در معرض دماهای مختلف قرار گیرند، یک پتانسیل الکتریکی (نیروی ترموالکتریک) به دلیل اثر Seebeck در انتهای باز ایجاد می شود.

با کمک به اصطلاح جداول مرجع ترموکوپل (به IEC 60584 مراجعه کنید) می توان دمای محل اتصال (اتصال اندازه گیری) را نتیجه گرفت.

ترموکوپل ها برای اندازه گیری دما در محدوده 0 درجه سانتیگراد تا +1800 درجه سانتیگراد مناسب هستند. آنها به دلیل زمان پاسخ سریع و مقاومت در برابر لرزش بالا متمایز می شوند.

مزایا

• عملیات ایمن در مناطق خطرناک، تاییدیه های بین المللی مانند FM، CSA، ATEX، NEPSI، IECEx
• اطلاعات تشخیصی بر اساس NAMUR NE 107
• تطبیق سنسور و فرستنده برای دقت اندازه گیری بالاتر
• عملکردهای نظارت سنسور قابلیت اطمینان نقطه اندازه گیری را افزایش می دهد.
• سیم کشی بدون ابزار با تکنولوژی ترمینال فنری اختیاری
