یکی از کاربردهای اینورتر پنتاکس DSI-200 استفاده از آن برای کنترل فشار پمپ ها می باشد. در پمپ های آبرسانی معمولا به دلیل تغییرات مصرف، فشار در خروجی پمپ متغیر می باشد که باعث استارت و استپ بسیار زیاد پمپ و استهلاک بالای آن می شود. سایت کالا صنعتی نمایندگی فروش اینورتر پنتاکس DSI-200 می باشد . در کالا صنعتی مشاوره رایگان ، انتخاب ، خدمات پس از فروش به عنوان نمایندگی فروش اینورتر پنتاکس DSI-200 را می توانید داشته باشید.

با استفاده از اینورتر DSI-200 می توان با تنظیم سرعت موتور، فشار ثابت در خروجی پمپ ایجاد نمود که در اینصورت با تغییرات مصرف سرعت پمپ نیز تغییر خواهد کرد و فشار ثابتی در خروجی پمپ ایجاد می شود. اینکار باعث کارکرد نرم پمپ و کاهش مصرف برق می شود و در زمانیکه مصرف وجود نداشته باشد، اینورتر می تواند بصورت اتوماتیک پمپ را خاموش نماید و با شروع مصرف و کاهش فشار، دوباره پمپ را استارت نماید.

لوگو پنتاکس

راه اندازی و تنظیم اینورتر پنتاکس جهت کنترل پمپ

در صورتی که اینورتر 200-DSI ورودی تک فاز می باشد باید پمپ بصورت مثلث سربندی شود و اگر اینورتر ورودی سه فاز می باشد، باید پمپ بصورت ستاره سربندی شود.

پمپ حتما باید سه فاز باشد.

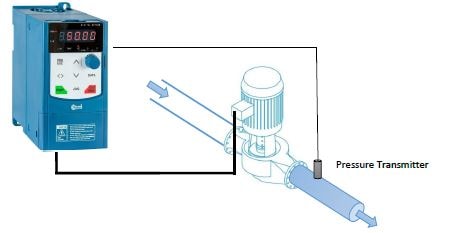

در کنترل پمپ توسط اینورتر معمولا از یک سنسور فشار استفاده می شود تا فشار خروجی پمپ را اندازه گیری نماید. در این حالت اینورتر باید در حالت کنترل PID  قرار گیرد تا متناسب با مصرف در خروجی پمپ ، بتواند با تغییر سرعت پمپ فشارخروجی را ثابت نگه دارد.

اینورتر پنتاکس dsi

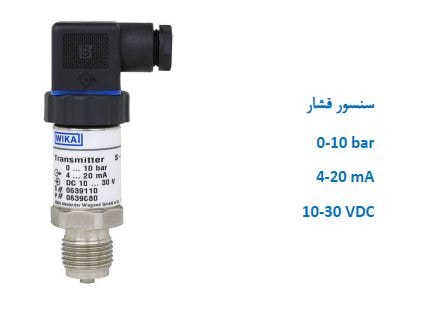

سنسورهای فشار معمولا خروجی 0(4) – 20mA دارند که برای پمپ های آب از سنسور 0 – 10bar استفاده می گردد. این نوع سنسور دارای دو ترمینال می باشد که توسط یک کابل دو رشته به اینورتر متصل می شود. تغذیه این سنسورها ولتاژ DC معمولا 10 تا 30 ولت می باشد که می توان از تغذیه +10 ولت اینورتر استفاده نمود.

سنسور فشار

نحوه اتصال سنسور فشار به اینورتر بصورت ذیل می باشد:

در اینورتر پنتاکس DSI-200 برای خواندن سنسور از ترمینال ورودی جریان AI1 استفاده می شود و تغذیه سنسور از ترمینال +10 اینورتر گرفته می شود.

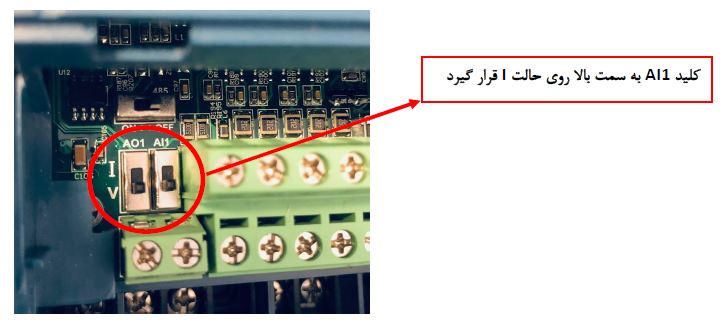

در این حالت برای اینکه ورودی AI1 بر روی جریان باشد باید وضعیت کلید AI1 بر روی برد کنترل اینورتر، روی جریان قرار گیرد.

کلید اینورتر

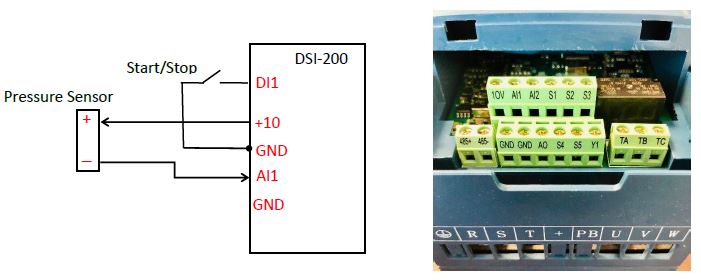

سیم بندی سنسور به ترمینالهای کنترل اینورتر به شکل ذیل می باشد:
(از یک کلید برای استارت و استپ اینورتر استفاده شود)

کلید استارت و استاپ اینورتر

اگر سنسور فشار 4-20mA می باشد و بصورت صحیح نصب شده باشد. می توانید فشار نشان داده شده را توسط پارامتر d0.09 مشاهده کنید که بین 2 تا 10 تغییر خواهد کرد. درصورتیکه d0.09 با تغییرات فشار مقدار صفر را نشان می دهد و تغییر نمی کند، به احتمال زیاد سنسور فشار درست نصب نشده است و سیگنال ارسال نمی کند.

زمانیکه از اینورتر برای راه اندازی یک دستگاه پمپ استفاده می شود نیازی به نصب کنتاکتور، بی متال یا کنترل فاز در داخل تابلو پمپ نمی باشد و اینورتر تمامی حفاظت های لازم برای پمپ را انجام می دهد و تنها برای ورودی اینورتر نیاز به کلید فیوز یا کلید اتوماتیک می باشد که بتواند از اینورتر حفاظت کند.

پارامترهای تنظیمی اینورتر پنتاکس 200-DSI برای پمپ:

1 - P0.01 = 2 مد کنترل بر روی V/F

2 - P0.02 = 1 استارت و استپ از طریق ترمینالها

3 - P0.03 = 8 کنترل PID فعال می باشد.

4 - P0.15 = 8.00

5 - P0.16 = 0

6 - P0.17 = 3 مقدار شتاب مثبت بر روی 3 ثانیه

7 - P0.18 = 3 مقدار شتاب منفی بر روی 3 ثانیه

8 - P1.01 مقدار توان نامی موتور ( با توجه به پلاک الکترو موتور وارد شود)

9 - P1.02 مقدار ولتاژ نامی موتور ( با توجه به پلاک الکترو موتور وارد شود)

10 - P1.03 مقدار جریان نامی موتور ( با توجه به پلاک الکترو موتور وارد شود)

11 - P1.04 مقدار فرکانس نامی موتور ( با توجه به پلاک الکترو موتور وارد شود)

12 - P1.05 مقدار سرعت نامی موتور ( با توجه به پلاک الکترو موتور وارد شود)

13 - P4.13 مقدار مینیمم AI1 ( در صورتیکه خروجی سنسور 0 -20mA باشد این پارامتر 0 و اگر خروجی 4 -20mA باشد مقدار این پارامتر برابر 2 تنظیم شود )

14 - PA.00 = 0 مقدار رفرنس فشار PID که توسط اینورتر تنظیم می شود. با پارامتر PA.01 تنظیم می شود.

15 - PA.01 مقدار رفرنس PID که بر اساس درصد تنظیم می شود. به عنوان مثال اگر مقدار این پارامتر 40 درصد تنظیم شود به معنی تنظیم فشار رفرنس بر روی 4 bar می باشد.

16 - PA.02 = 0 مقدار فیدبک PID که برابر با ورودی آنالوگ AI1 می باشد.

17 - PA.28 = 1 برای فعال شدن فرکانس بیداری و فرکانس خواب در حالت PID مقدار این پارامتر باید برابر 1 باشد.

18 - PA.05 مقدار گین Kp PID برای اینکه پاسخ اینورتر به تغییرات فشار سریع باشد افزایش یابد. معمولا بر روی 80 یا بیشتر قرار داده می شود.

19 - PA.06 مقدار زمان Ti PID برای اینکه پاسخ اینورتر به تغییرات فشار سریع باشد کاهش یابد. معمولا بر روی 0.5 یا کمتر قرار داده می شود.

20 - PA.12 و PA.13 فیلتر زمانی برای فیدبک فشار و خروجی PID می باشند. درصورتیکه نوسان فشار دارید می توانید مقدار این دو پارامتر را افزایش دهید ( حدود 1 ثانیه یا بیشتر)

21 - P8.49 مقدرا فرکانس بیداری اینورتر Wake up . اگر فشار خروجی کاهش یابد باعث افزایش فرکانس مرجع می شود. با تنظیم این پارامتر، فرکانسی که اینورتر باید دوباره روشن شود مشخص می شود. مقدار پارامتر P8.49 باید بیشتر از پارامتر P8.51 باشد.

22 - P8.50 زمان تاخیر در روشن شدن اتوماتیک پمپ وقتی فرکانس به مقدار P8.49 می رسد.

23 - P8.51 مقدار فرکانس خواب Sleep ، اگر مصرف کم باشد و سرعت پمپ کاهش یابد با تنظیم این پارامتر، اینورتر بصورت اتوماتیک پمپ را خاموش می کند. یعنی اگر فرکانس خروجی اینورتر کمتر از مقدار این پارامتر شود پمپ خاموش می شود.

(فرکانس sleep بستگی به مکانیک سیستم یعنی پمپ، شیرها، لوله ها و تعداد انشعابات دارد و برای هر سیستم مقدار متفاوتی می باشد. برای بدست آوردن فرکانس sleep باید تمام شیرهای مصرف کننده ها بسته باشد و هیچ مصرف آبی وجود نداشته باشد. در اینصورت درایو شروع به کاهش فرکانس می کند تا فشار خروجی ثابتی ایجاد نماید. فرکانس در یک مقدار ثابت می ماند مثلا 35 Hz تا فشار مورد نیاز را تامین نماید و فشار نیز مقدار ثابتی خواهد بود مثلا 5 bar . در اینصورت فرکانس 35Hz به عنوان فرکانس sleep خواهد بود و مقدار پارامتر P8.51 را 0.5 تا 1 هرتز بالاتر یعنی 35.5 یا 36 هرتز تنظیم نمایید.)

24 - P8.52 زمان تاخیر برای خاموش شدن پمپ وقتی فرکانس خروجی اینورتر کمتر از مقدار P8.51 می باشد.

پارامتر d0.09 مقدار سنسور فشار را نشان می دهد. در صورتیکه سنسور 4-20mA می باشد مقدار پارامتر d0.09 بین 2 تا 10 می باشد.

پارامتر d0.15 مقدار رفرنس تنظیمی PID یعنی رفرنس فشار را بر حسب درصد نشان می دهد. بطور مثال اگر مقدار d0.15 برابر 40 باشد یعنی فشار تنظیمی 4 bar می باشد.

پارامتر d0.16 مقدار فیدبک PID یعنی مقداری که سنسور فشار می فرستد را نشان می دهد. بطور مثال اگر مقدار d0.16 برابر 35 باشد یعنی فشار خروجی پمپ در حال حاظر 3.5 bar می باشد.

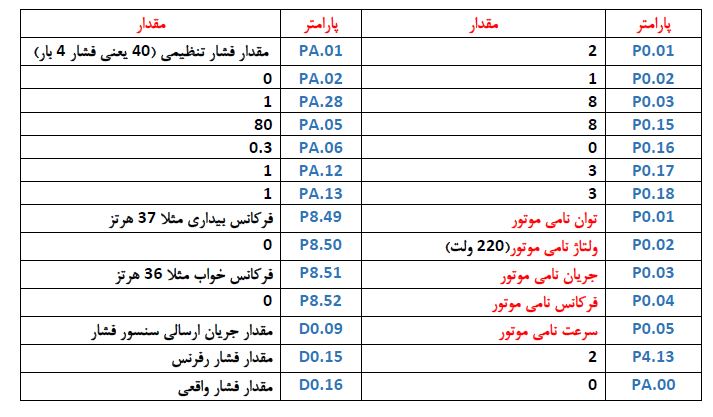

جدول فشار پمپ
