نصب موتور ویبره فقط بستن موتور روی سازه و وصلکردن کابل نیست. صاف و محکم بودن محل نصب، انتخاب صحیح پیچها، اتصال ارت، تنظیم وزنههای خارج از مرکز و کنترل موتور بعد از راهاندازی، همگی روی عملکرد آن اثر دارند. در این راهنما، نصب موتور ویبره را از آمادهسازی محل تا راهاندازی و عیبیابی اولیه، مرحلهبهمرحله بررسی میکنیم.
پیش از نصب موتور ویبره چه مواردی را بررسی کنیم؟
قبل از بازکردن جعبه ترمینال یا قرار دادن موتور روی پایه، خود موتور و محل نصب را بررسی کنید. مشخصات پلاک باید با برق موجود در کارگاه مطابقت داشته باشد و سازه نیز توان تحمل نیروی ارتعاشی موتور را داشته باشد.
موارد زیر را پیش از نصب کنترل کنید:
- ولتاژ و فرکانس درجشده روی پلاک
- سلامت بدنه، کابل و جعبه ترمینال
- سالمبودن رزوهها و محل پیچهای نصب
- صاف، صلب و بدون تاب بودن سطح اتصال
- استحکام سازه یا پایه
- امکان دسترسی به موتور برای سرویس و تنظیم وزنهها
- شرایط محیطی مانند رطوبت، گردوغبار و مواد خورنده
- دستورالعمل نصب همان مدل
در موتورهای ویبره، دفترچه سازنده فقط یک راهنمای عمومی نیست؛ مشخصات پیچ، گشتاور بستن، نحوه سیمکشی و روش تنظیم وزنهها میتواند دقیقاً به مدل موتور وابسته باشد.
اگر هنوز موتور مورد نظر را انتخاب نکردهاید، بهتر است ابتدا مدل را بر اساس نوع تجهیز، نیروی مورد نیاز و شرایط کار مشخص کنید. در صفحه موتور ویبره میتوانید مدلهای مختلف را از نظر مشخصات فنی بررسی کنید.

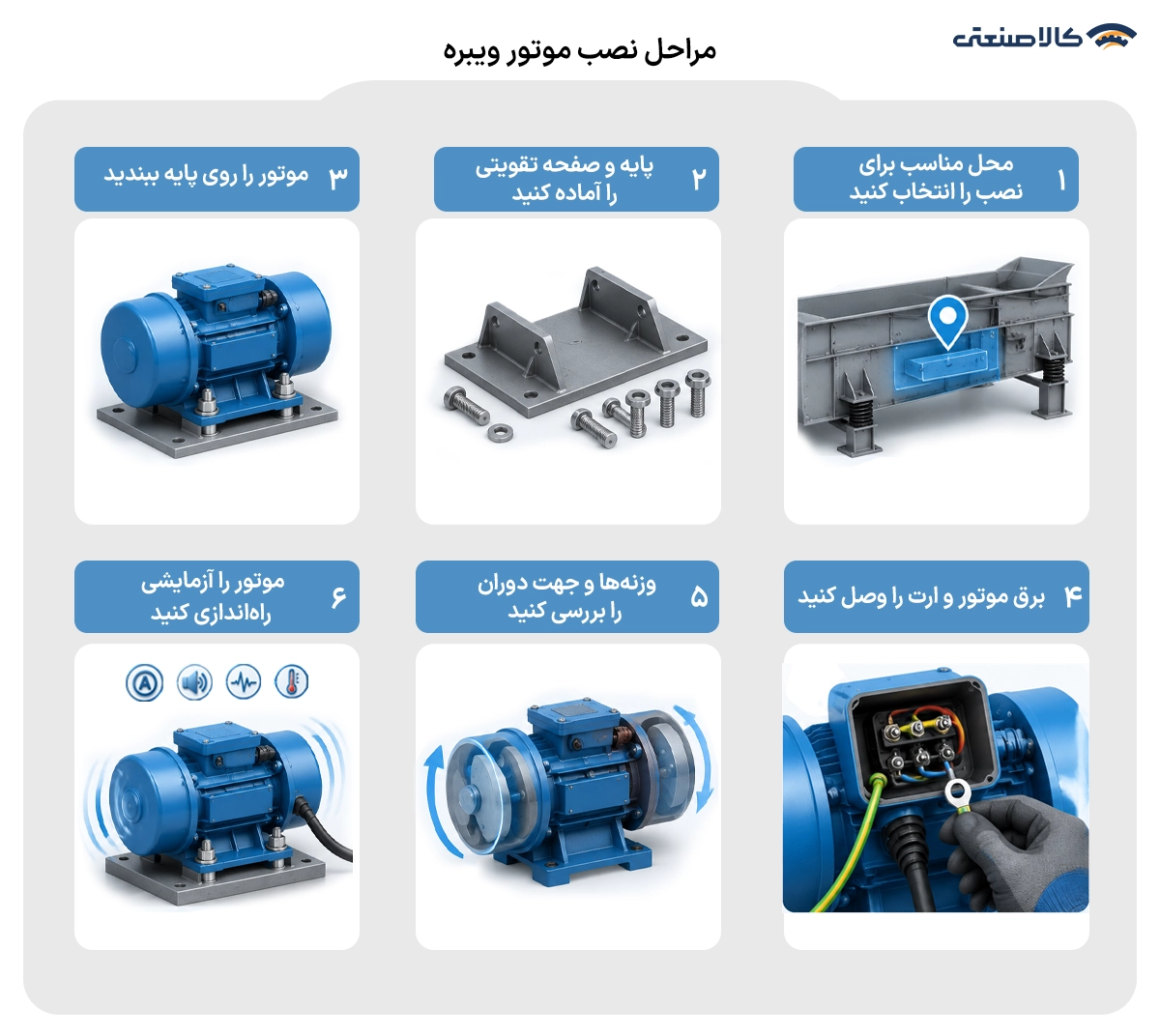

مراحل نصب موتور ویبره
وقتی محل نصب و مشخصات موتور تأیید شد، نصب را از پایه شروع کنید. ترتیب کار اهمیت دارد؛ چون اگر پایه یا اتصال مکانیکی ایراد داشته باشد، بررسی عملکرد موتور بعد از راهاندازی نتیجه دقیقی به شما نمیدهد.
۱. محل مناسب برای نصب را انتخاب کنید
موتور ویبره باید روی سطحی صاف، صلب و مستحکم قرار بگیرد. سطحی که تاب دارد یا زیر بار ارتعاش تغییر شکل میدهد، برای نصب مناسب نیست. در دستورالعمل برخی سازندگان، استفاده از پایه ماشینکاریشده و کاملاً صاف برای نصب موتور صراحتاً توصیه شده است.
محل نصب باید به اندازهای فضا داشته باشد که بتوان درپوش وزنهها، کابل و اتصالات را بررسی کرد. کابل را هم طوری مسیر بدهید که هنگام کار موتور تحت کشش یا ضربه قرار نگیرد.
اگر موتور برای ایجاد ارتعاش روی یک تجهیز خاص نصب میشود، جهت انتقال نیرو و وضعیت قرارگیری موتور را نیز مطابق طراحی همان دستگاه در نظر بگیرید. نحوه نصب موتور روی بعضی تجهیزات، بسته به مدل و کاربرد، با یکدیگر فرق دارد. مثلا:
- در تجهیزاتی مثل میز ویبره، موتور مستقیماً روی سازه نصب میشود؛ بنابراین استحکام محل اتصال و نحوه انتقال ارتعاش باید متناسب با طراحی دستگاه در نظر گرفته شود.
- در تجهیزات مورد استفاده در ویبره تولید سنگ مصنوعی، محل نصب موتور و نحوه انتقال نیرو به قالب مستقیماً روی کیفیت و یکنواختی ارتعاش اثر میگذارد؛ بنابراین پایه موتور باید متناسب با طراحی دستگاه اجرا شود.
۲. پایه و صفحه تقویتی را آماده کنید
اگر محل نصب از ورق یا سازهای با استحکام پایین ساخته شده، قبل از بستن موتور باید وضعیت آن اصلاح شود. در چنین شرایطی ممکن است استفاده از صفحه یا پروفیل تقویتی لازم باشد.
هدف این نیست که صرفاً یک ورق ضخیمتر زیر موتور قرار دهید؛ پایه باید در برابر نیروی ارتعاشی موتور پایدار بماند و سطح تماس موتور و پایه نیز صاف و یکنواخت باشد. برای همین، ضخامت ورق، شکل تقویتکننده و ابعاد پایه باید بر اساس طراحی سازه و مشخصات موتور تعیین شود.
در بعضی دستورالعملهای نصب، حتی تابداشتن صفحه بعد از جوشکاری بهعنوان ایرادی که باید قبل از نصب اصلاح شود، مورد تاکید قرار گرفته است.
۳. موتور را روی پایه ببندید
موتور را روی پایه قرار دهید و پیچها و مهرههایی را استفاده کنید که مشخصاتشان با مدل موتور مطابقت دارد. رزوهها باید سالم باشند و واشر و مهره قفلکننده نیز مطابق دستورالعمل سازنده انتخاب شوند.
پیچها را بهصورت یکسان و مرحلهای سفت کنید؛ یعنی ابتدا همه پیچها درگیر شوند و بعد به گشتاور نهایی برسند. گشتاور را از روی جدول همان موتور بخوانید و با آچار ترکمتر اعمال کنید. برای موتورهای ویبره، استفاده از یک عدد ثابت برای همه مدلها درست نیست؛ حتی سازندگان مختلف برای موتورهای خود مقادیر متفاوتی اعلام میکنند.
یکی از نکات مهم بعد از نصب، بازبینی پیچها پس از شروع کار است. ارتعاش مداوم میتواند ایرادی را که هنگام نصب دیده نمیشود، در زمان کار مشخص کند. برخی سازندگان کنترل پیچها را پس از چند ساعت یا در بازه مشخصی از کارکرد اولیه توصیه کردهاند.
۴. برق موتور و ارت را وصل کنید
قبل از هرگونه سیمکشی، برق را از مدار قطع و از بیبرق بودن آن اطمینان حاصل کنید. ولتاژ و فرکانس شبکه باید با اطلاعات پلاک موتور هماهنگ باشد و کابل، گلند و تجهیزات حفاظتی نیز متناسب با موتور انتخاب شوند.
اتصال ارت را جدی بگیرید. بدنه موتور باید مطابق دستورالعمل سازنده به سیستم ارت متصل شود. مدار تغذیه نیز باید حفاظت مناسب در برابر اضافهبار و خطاهای الکتریکی داشته باشد. سازندگان موتورهای ویبره، استفاده از اتصال زمین و حفاظت مناسب مدار را جزو الزامات نصب میدانند.
اگر موتور از نوع سهفاز است، سربندی را از روی نقشه داخل جعبه ترمینال یا دفترچه همان مدل انجام دهید. به همین دلیل، موتور ویبره سه فاز را نباید صرفاً بر اساس رنگ سیمها یا شکل ظاهری ترمینالها سیمکشی کرد.
برای موتور تکفاز نیز باید مشخصات پلاک و نقشه اتصال همان مدل مبنا قرار بگیرد. در مدلهای مختلف ممکن است آرایش ترمینالها و تجهیزات همراه موتور متفاوت باشد؛ بنابراین موتور ویبره تک فاز نیز باید مطابق مدار ارائهشده توسط سازنده متصل شود.
۵. وزنهها و جهت دوران را بررسی کنید
در دو طرف محور موتور ویبره، وزنههای خارج از مرکز قرار دارند. همین وزنهها نیروی گریز از مرکز ایجاد میکنند و مقدار و موقعیت آنها روی شدت ارتعاش اثر میگذارد.
اگر وزنهها قابل تنظیم هستند، تنظیم دو طرف موتور باید مطابق دستورالعمل سازنده انجام شود. در بسیاری از مدلها، وزنههای دو طرف باید نسبت به یکدیگر حالت قرینه داشته باشند؛ تنظیم متفاوت دو طرف میتواند باعث نامتعادلشدن نیروی ارتعاشی شود.
تنظیم وزنهها را بدون دلیل تغییر ندهید. مقدار نیروی موردنیاز باید با کاربرد دستگاه هماهنگ باشد و در مدلهایی که امکان تنظیم نیرو دارند، سازندگان معمولاً استفاده از کمترین نیروی لازم برای انجام کار را توصیه میکنند. بعلاوه در تجهیزاتی مانند سرند ویبره، جهت و نحوه ایجاد ارتعاش بخشی از عملکرد دستگاه است؛ بنابراین تنظیم وزنههای لنگ و جهت دوران نباید بدون توجه به دستورالعمل سازنده تغییر کند.
پس از تنظیم، پیچهای وزنه را محکم کنید و درپوشها را در جای خود ببندید. موتور را با درپوش وزنه باز روشن نکنید.
۶. موتور را آزمایشی راهاندازی کنید
بعد از تکمیل نصب مکانیکی و برقرسانی، موتور را برای مدت کوتاه روشن کنید. در این مرحله به چند نشانه مشخص توجه کنید: صدای موتور، یکنواختی لرزش، جریان مصرفی و افزایش دما.
اگر موتور صدای ضربه، کوبش یا ساییدگی دارد، یا لرزش آن به شکل غیرعادی شدید و نامنظم است، دستگاه را خاموش کنید و قبل از ادامه کار، محل نصب، پیچها و تنظیم وزنهها را بررسی کنید.
جهت دوران نیز باید مطابق کاربرد دستگاه باشد. بعضی سازندگان برای کنترل این مورد، راهاندازی بسیار کوتاه و بررسی جهت چرخش محور را توصیه کردهاند.
چکلیست کنترل نهایی نصب
قبل از اینکه موتور وارد کار مداوم شود، این موارد را بررسی کنید. اگر هرکدام از آنها وضعیت مطلوبی ندارد، راهاندازی را متوقف کنید.
✅ پیچهای پایه: محکم باشند و هیچگونه لقی نداشته باشند.
✅ سطح نصب: صاف، تراز و بدون تابخوردگی باشد.
✅ اتصال ارت: بهدرستی برقرار و ایمن باشد.
✅ جریان موتور: در محدوده مجاز درجشده روی پلاک موتور قرار داشته باشد.
✅ صدا و لرزش: عملکرد موتور یکنواخت بوده و ضربه یا لرزش غیرعادی وجود نداشته باشد.
✅ کابل برق: ثابت، سالم و بدون کشیدگی یا فشار مکانیکی باشد.
✅ درپوش وزنهها: کاملاً بسته و ایمن باشد.
خطاهای رایج در نصب موتور ویبره
بیشتر ایرادهای بعد از نصب از یک اشتباه بزرگ شروع نمیشوند؛ معمولاً یک اتصال ضعیف، پایه نامناسب یا تنظیم اشتباه بهمرور خودش را نشان میدهد.
- نصب روی پایه ضعیف: اگر پایه در زمان کار موتور خم شود یا همراه با موتور حرکت کند، ارتعاش به شکل مطلوب به تجهیز منتقل نمیشود. قبل از نصب، استحکام سازه را بررسی کنید و در صورت نیاز آن را تقویت کنید.
- تراز نبودن سطح نصب: سطح تابدار باعث میشود پایههای موتور بهدرستی روی سازه ننشینند. این وضعیت میتواند فشار نامساوی روی محل اتصال ایجاد کند و در طول کار مشکلساز شود.
- استفاده از پیچ نامناسب: پیچ و مهره باید با مشخصات موتور هماهنگ باشند. در بعضی دستورالعملهای سازندگان، حتی درجه استحکام پیچ و نوع مهره قفلشونده مشخص شده است؛ بنابراین انتخاب بست را به حدس و تجربه عمومی واگذار نکنید.
- سفتکردن نامساوی پیچها: همه پیچها باید به شکل یکنواخت سفت شوند. اگر یک سمت اتصال بیش از حد سفت شود و سمت دیگر هنوز لقی داشته باشد، اتصال موتور به پایه وضعیت مناسبی نخواهد داشت.
- حذف ارت: اتصال ارت بخشی از نصب الکتریکی موتور است و نباید حذف شود. سیم ارت باید به نقطه مشخصشده توسط سازنده متصل شود و مسیر اتصال نیز از نظر ایمنی بررسی شود.
- تنظیم متفاوت وزنهها: اگر وزنههای دو طرف محور در موقعیتهای متفاوت قرار بگیرند، نیروی ارتعاشی دو طرف موتور یکسان نخواهد بود. در مدلهای قابل تنظیم، تنظیم هر دو طرف را طبق دستورالعمل سازنده انجام دهید.
- ادامه کار با صدای غیرعادی: صدای ضربه، لرزش غیرطبیعی، داغشدن غیرعادی یا جریان بالاتر از محدوده مجاز، علامت ادامهدادن کار نیست. موتور را متوقف کنید و ابتدا علت را پیدا کنید.
