کوپلینگ های انعطاف پذیر

در صنعت و کارگاه ها هنگامی که می خواهند شفت دو دستگاه برای مثال پمپ و الکتروموتور را به یکدیگر متصل کنند، از قطعاتی رابط استفاده می کنند. پر مصرف ترین قطعه برای این کاربرد، کوپلینگ است. کوپلینگ دو شفت را به یکدیگر متصل می کند و نیرو و گشتاور را از یک شفت به شفت دیگر انتقال می دهد. کوپلینگ ها به دو دسته کلی صلب و انعطاف پذیر تقسیم می شوند. کوپلینگ های صلب کاربرد کمترین دارند و از لحاظ قیمتی نیز ارزان تر هستند. از طرفی کوپلینگ انعطاف پذیر به دلیل خاصیت های بی نظیری که دارد و ویژگی های خود بسیار پرکاربرد هستند و می توانند در اکثر کاربردها و محیط های متفاوت استفاده شوند. کوپلینگ انعطاف پذیر انواع متفاوتی دارد که در این مقاله به بررسی انواع کوپلینگ انعطاف پذیر به همراه بررسی ویژگی ها و کاربردهای این کوپلینگ ها پرداخته شده است. شما می توانید برای دریافت قیمت کوپلینگ، مشاوره تخصصی رایگان و انتخاب مناسب ترین کوپلینگ برای کاربرد خود با کارشناسان کالا صنعتی تماس بگیرید.

انواع کوپلینگ انعطاف پذیر

به طور کلی کوپلینگ انعطاف پذیر به دو دسته فلزی و الاستومری تقسیم می شوند که هر کدام دارای ویژگی ها، اجزا خاصی است و هرکدام برای مصارفی خاص استفاده می شوند. در ادامه به بررسی کامل انواع کوپلینگ انعطاف پذیر (فلزی، الاستومری) و ویژگی آن ها پرداخته می شود.

انواع کوپلینگ انعطاف پذیر فلزی

تمام اجزا کوپلینگ انعطاف پذیر فلزی، از فلز است و هیچ عنصر الاستومری در ساختار این کوپلینگ نمی باشد. کوپلینگ انعطاف پذیر فلزی با نام کوپلینگ مکانیکی نیز در بازار شناخته می شود. کوپلینگ انعطاف پذیر فلزی دارای انواع متفاوتی هستند که در شکل زیر نشان داده شده اند و در ادامه به بررسی هر کدام پرداخته می شود.

 

1) کوپلینگ دنده ای

کوپلینگ دنده ای متشکل از دو هاب با دندانه های خارجی است که دندانه ها روی یک بوش یک یا دو تکه متصل می شوند. در این کوپلینگ ها گشتاور از یک هاب به وسیله بوش به هاب مقابل منتقل می‌شود. کوپلینگ دنده ای باید به صورت مداوم روانکاری شود. در جدول زیر مشخصات این کوپلینگ انعطاف پذیر آورده شده است.

2) کوپلینگ شبکه ای

کوپلینگ شبکه ای تقریباً همانند کوپلینگ های دنده ای است با این تفاوت که کوپلینگ شبکه ای از دو هاب با شیار ساخته شده است که این شیار ها از طریق یک شبکه فولادی به یکدیگر متصل شده اند. اجزا تشکیل دهنده و جدول مشخصات این کوپلینگ انعطاف پذیر در ادامه آورده شده است.

3) کوپلینگ دیسکی

کوپلینگ دیسکی در دو مدل تک دیسک و دو دیسک تولید می شود. اجزا کوپلینگ دیسکی در شکل زیر نشان داده شده است که در این کوپلینگ انعطاف پذیر، از دیسک به عنوان یک خم کننده استفاده می شود. تحمل ناهماهنگی های کوپلینگ دیسکی می تواند به طول مهره ها و پیچ ها نیز بستگی داشته باشد. بهتر است این کوپلینگ انعطاف پذیر را به صورت دوره ای بازرسی کرد. جدول مشخصات این کوپلینگ انعطاف پذیر در زیر آورده شده است.

4) کوپلینگ زنجیری

کوپلینگ‌ زنجیری، کوپلینگ‌ سه تکه هست که برای اتصال دو محور در مجموعه‌های انتقال قدرت مکانیکی استفاده می‌شوند. کوپلینگ زنجیری متشکل از دو هاب با دندانه که توسط رشته ای از زنجیره غلتکی یا دو غلتکی به هم وصل شده اند. اجزا و ویژگی های این کوپلینگ انعطاف پذیر در عکس و جدول زیر نشان داده شده است. شما می توانید برای دریافت مشاوره رایگان جهت انتخاب مناسب ترین کوپلینگ انعطاف پذیر فلزی به همراه ارائه کاتالوگ با کارشناسان فروش کالا صنعتی در تماس باشید.

انواع کوپلینگ انعطاف پذیر الاستومری

کوپلینگ انعطاف پذیر الاستومری علاوه بر اجزای فلزی که دارند، یک عنصر پلاستیکی (الاستومری) نیز در این کوپلینگ استفاده می شود. کوپلینگ انعطاف پذیر الاستومری دارای انواع متفاوتی است که در تصویر زیر نشان داده شده است. همچنین انواع کوپلینگ انعطاف پذیر الاستومری در ادامه توضیح داده شده اند.

1) کوپلینگ میل پینی (RUPEX)

کوپلینگ میل پینی که با نام کوپلینگ هالوپین نیز در بازار شناخته می شود، از دو هاب تشکیل شده است که این دو هاب به صورت بسیار مناسب توسط پین های فولادی و بوش های الاستومری به یکدیگر متصل شده اند. تصویر اجزا این کوپلینگ انعطاف پذیر در تصویر زیر نشان داده شده است و همچنین جدول مشخصات کوپلینگ میل پینی در زیر آورده شده است.

2) کوپلینگ روتکس (ROTEX)

کوپلینگ روتکس نوعی کوپلینگ انعطاف پذیر است که از دو هاب و یک الاستومر در بین دو هاب تشکیل شده است. به دلیل شکل الاستومر بین دو هاب در کوپلینگ روتکس، این کوپلینگ انعطاف پذیر با نام کوپلینگ عنکبوتی نیز شناخته می شود. جنس این کوپلینگ معمولاً از چدن است. اجزا و ویژگی های این کوپلینگ ها در تصویر و جدول زیر آورده شده است.

3) کوپلینگ KB (N-EUPEX)

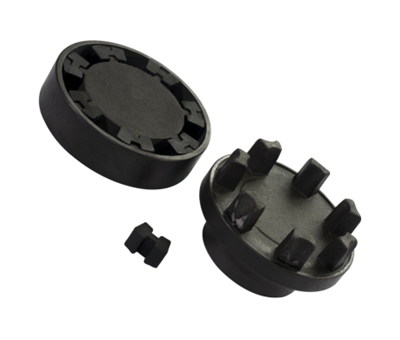

کوپلینگ KB شکل و عملکردی همانند کوپلینگ روتکس دارد و در بازار ایران با نام های کوپلینگ N-EUPEX و کوپلینگ لقمه ای نیز شناخته می شود. کوپلینگ KB گشتاور و نیرو را از طریق الاستومر بین هاب انتقال می دهد و معمولاً جنس آن از چدن است. بنا به درخواست و نیاز مشتری، این کوپلینگ انعطاف پذیر از فولاد نیز ساخته می شود. اجزا و ویژگی های این کوپلینگ انعطاف پذیر در تصویر و جدول زیر نشان داده شده است.

4) کوپلینگ تایری

کوپلینگ تایری بسیار انعطاف پذیر است. به همین دلیل کوپلینگ تایری برای اتصال ماشین هایی با ناهماهنگی شفت زیاد، مناسب است. این کوپلینگ انعطاف پذیر از دو هاب سوراخ شده و یک قسمت الاستومری (تایر) تشکیل شده است که تصویر به همراه جدول مشخصات آن در زیر نشان داده شده است.

5) کوپلینگ ستاره (HRC)

کوپلینگ ستاره ای HRC همانند کوپلینگ های KB و روتکس، از دو هاب تشکیل شده است که در میان این دو هاب یک الاستومر قرار دارد. الاستومر بین دو هاب در این کوپلینگ انعطاف پذیر، به عنوان ضربه گیر عمل می کند و به دلیل شکل آن، این کوپلینگ با نام ستاره ای شناخته می شود. کوپلینگ ستاره ای در بازار با نام کوپلینگ HRC و کوپلینگ خورشیدی نیز شناخته می شود. ویژگی های این کوپلینگ انعطاف پذیر به همراه تصویر آن در زیر آورده شده است.

6) کوپلینگ نورمکس (NORMEX)

کوپلینگ نورمکس همانند بسیاری از کوپلینگ های انعطاف پذیر از دو هاب و یک الاستومر بین این دو هاب تشکیل شده است. الاستومر بین دو هاب در یک کوپلینگ انعطاف پذیر به عنوان ضربه گیر عمل می کند و عمل انتقال نیرو و گشتاور در کوپلینگ نورمکس نیز توسط الاستومر انجام می شود. در جدول زیر مشخصات و ویژگی های این کوپلینگ انعطاف پذیر آورده شده است.

7) کوپلینگ بیپکس (BIPEX)

کوپلینگ بیپکس توانایی جبران انواع ناهماهنگی های شفت را دارد. این کوپلینگ انعطاف پذیر به ویژه برای اتصال با بارهای گشتاور یکنواخت مناسب است. کوپلینگ بیپکس از دو هاب و یک الاستومر بین دو هاب تشکیل شده است و دارای واکنش برگشتی بسیار کم است. مشخصات و ویژگی های این کوپلینگ انعطاف پذیر در زیر آورده شده است.

8) کوپلینگ اولدهام

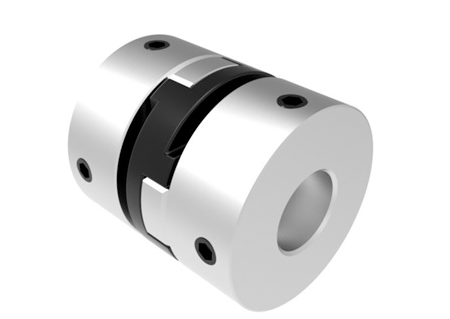

کوپلینگ اولدهام نوعی از کوپلینگ های انعطاف پذیر است که برای کاربردهای عاری از واکنش مورد استفاده قرار میگیرد. این کوپلینگ انعطاف پذیر از سه قسمت تشکیل شده است که شامل دو هاب (معمولاً از جنس آلومینیوم یا فولاد ضد زنگ) و یک الاستومر پلاستیکی بین دو هاب تشکیل شده است. تصویر کوپلینگ اولدهام به همراه جدول ویژگی ها و مشخصات این کوپلینگ در زیر آورده شده است.

9) کوپلینگ هزارخاری (UCC)

کوپلینگ هزارخاری UCC یک نوع از کوپلینگ دنده ای است که به دلیل شکلی که دارد با نام هزارخاری شناخته می شود. کوپلینگ هزار خاری از سه قسمت تشکیل شده است که شامل دو تکه چدنی و یک رابط تفلونی می شود که به همین علت این کوپلینگ انعطاف پذیر با نام کوپلینگ چدنی تفلونی نیز شناخته می شوند. مشخصات کوپلینگ هزارخاری در جدول زیر آورده شده است.

در این مقاله به بررسی جامع انواع کوپلینگ انعطاف پذیر (فلزی، الاستومری) پرداخته شد. اجزا و ویژگی های هرکدام از این کوپلینگ ها به صورت کامل بیان شد و این مقاله یک توضیح جامع از تمامی کوپلینگ های انعطاف پذیر است. شما می توانید برای کسب اطلاعات بیشتر نسبت به انواع کوپلینگ انعطاف پذیر و همچنین دریافت مشاوره تخصصی رایگان جهت انتخاب مناسب ترین کوپلینگ برای کاربرد خود، با کارشناسان کالا صنعتی در تماس باشید.
