اینورتر اینوت محصولی بسیار با کیفیت است که به علت کاربری های زیاد و گوناگون و کاربرد آن در کنترل دور موتورها و همچنین ساخته شده با بهترین متریال یکی از پرفروش ترین اینورترها در بازار است. در ادامه درباره خطاهای رایجی که هنگام کار با اینورتر اینوت مواجه میشویم میپردازیم.
خطاهای اینورتر اینوت
هنگامی که صحفه نمایش اینورتر اینوت سیاه و خاموش شد و یا در صحفه نمایش کد خطا نمایش داده شد لازم است کد های خطا را بشناسیم و برای رفع هر خطا اقدامات اصلاحی را انجام دهیم. رایج ترین کدهای خطا اینورتر اینوت به همراه روش رفع آن در این مقاله بررسی شده است.
- خطای اضافه جریان OC1-2-3
- خطای اضافه ولتاژ OV1-2-3
- خطای فاز خروجی OUT1-2-3
- خطای قطعی فاز ورودی SPI
خطای OUT1 , OUT2 , OUT3
این خطا به معنی خطای فاز خروجی IGBT U-V-W می باشد.
| دلایل نمایش خطای OUT1 , OUT2 , OUT3 |
اقدامات رفع خطای OUT1 , OUT2 , OUT3 |
| شیب صعودی بسیار سریع می باشد. |
زمان صعود را افزایش دهید. |
| ماژول IGBT اسیب دیده است. |
ماژول IGBT را تعویض کنید. |
| یک تداخل خارجی بر روی خروجی اتفاق افتاده است. |
کابل خروجی به سمت موتور چک شود. |
| ارتباط بین موتور و درایو و کابل وضعیت خوبی ندارد. |
تجهیزات جانبی و خارجی را چک کنید و تداخل و مشکل را برطرف نمایید. |
| وضعیت اتصال به زمین خوب نیست. |
خطای OC1 , OC2 , OC3
خطای OC1 به معنی اضافه جریان هنگام شیب صعودی می باشد. خطای OC2 به معنی اضافه جریان هنگام شیب نزولی می باشد و خطای OC3 به معنی اضافه کردن در طول کارکردن با سرعت ثابت می باشد.
| دلایل نمایش این خطا OC1 , OC2 , OC3 |
اقدامات رفع خطا OC1 , OC2 , OC3 |
| شیب صعود و نزول بسیار زیاد است. |
زمان صعود و نزول را افزایش دهید. |
| ولتاژ ورودی به اینورتر خیلی ضعیف است. |
برق ورودی را چک کنید. |
| توان اینورتر مناسب موتور نیست. |
اینورتر بزرگتر و متناسب با موتور انتخاب نمایید. |
| بار موتور غیرعادی و ناپایدار است. |
خروجی اینورتر را از لحاظ اتصال کوتاه و اتصال به زمین بررسی نمایید. |
| خروجی های اینورتر اتصال زمین شده اند و یا اینکه با همدیگر اتصال کوتاه شده اند. |
پیکربندی خروجی را بررسی کنید. |
| یک تداخل خارجی قوی وجود دارد. |
تداخل خارجی را بررسی کنید. |
| ماژول IGBT مشکل دارد. |
خطای OV1 , OV2 , OV3
خطای OV1 به معنی اضافه ولتاژ در هنگام شیب صعودی می باشد . خطای OV2 به معنی اضافه ولتاژ در هنگام شیب نزولی می باشد و خطای OV3 به معنی اضافه ولتاژ در سرعت ثابت می باشد.
| دلایل نمایش خطای OV1 , OV2 , OV3 |
اقدامات رفع خطای OV1 , OV2 , OV3 |
| ولتاژ ورودی غیر عادی است. |
برق ورودی را چک کنید. |
| یک فیدبک انرژی بسیار بالایی وجود دارد. |
زمان شیب نزولی را بررسی کنید که خیلی کم نباشد. |
خطای UV
خطای فوق به معنی ولتاژ پایین باس DC می باشد . این خطا به دلیل ضعیف بودن ولتاژ تغذیه اینورتر به وجود می آید و جهت رفع آن می بایست برق ورودی اینورتر را چک نمایید.

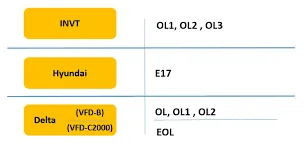

خطای OL1
خطای فوق به معنی اضافه بار الکتروموتور می باشد.
| دلایل ایجاد خطای OL1 |
اقدامات رفع این خطا OL1 |
| ولتاژ تغذیه اینورتر بسیار ضعیف است. |
برق تغذیه اینورتر را چک نمایید. |
| پارامتر تنظیم شده برای جریان الکتروموتور اشتباه است. |
مقدار جریان ثبت شده در اینورتر را اصلاح کنید. |
| بار الکتروموتور دارای ناپایداری زیادی است. |
بار موتور را چک کرده و گشتاور آن را تنظیم نمایید. |
خطای OL2
خطای OL2 نشان دهنده اضافه جریان اینورتر بوده است.
| دلایل خطای OL2 |
اقدامات رفع خطای OL2 |
| زمان شیب افزاینده کم است و شتاب گیری موتور زیاد است. |
زمان صعود را افزایش دهید. |
| موتور در حالت جامپ یا قفل است. |
برق ورودی را چک کنید. |
| ولتاژ ورودی بسیار کم است. |
یک اینورتر با توان بالاتر انتخاب کنید. |
| بار موتور از ظرفیت اینورتر بیشتر می باشد. |
خطای OL3
این خطا به معنی اضافه جریان الکتریکی می باشد و دلیل رخ دادن آن این است که اینورتر یک آلارم قبل از به وجود آمدن خطای اضافه جریان نسبت به پارامتر P11-08 ,P11-10 تنظیم شده ، می دهد. جهت رفع این خطا تنظیمات مربوط به قسمت آلارم اضافه بار را بررسی نمایید.
خطای OH1 , OH2
خطای OH1 به معنی افزایش دمای قسمت یکسوساز می باشد و خطای OH2 به معنی افزایش دمای IGBT می باشد.
| دلایل خطای OH1 , OH2 |
رفع خطای OH1 , OH2 |
| مسیر هوا بسته است یا فن خراب است. |
مسیر تهویه هوا را تمیز نمایید. |
| دمای محیط بسیار بالاست. |
فن اینورتر را مورد بررسی قرار داده و در صورت نیاز آن را تمیز نمایید. اگر مشکل همچنان ادامه داشت با دفتر فنی تماس بگیرید. |
| زمان استفاده اینورتر در حالت اضافه بار بیش از حد است. |
خطای EF
این خطا به معنی خطای خارجی بوده و به دلیل رخ دادن خطا در ورودی ترمینال های دیجیتال نمایش داده میشود. جهت رفع این خطا دستگاه خارجی متصل به اینورتر را بررسی نمایید.
خطای CE
این خطا به معنی مشکل در ارتباط RS-485 می باشد.
| دلایل خطای CE |
رفع خطای CE |
| نرخ انتقال اطلاعات غلط است. |
نرخ سرعت درست اطلاعات را اعمال نمایید. |
| هنگام نوشتن دیتا خطا رخ داده است. |
بستر فیزیکی شبکه را بررسی نمایید. |
| آدرس ارتباط دستگاه با کنترلر غلط است. |
آدرس درست اینورتر را تنظیم کنید. |
| یک تداخل مغناطیسی یا فیزیکی با بستر فیزیکی شبکه مد باس وجود دارد. |
بستر فیزیکی ارتباط شبکه را تعویض کنید. |
خطای EEP
این خطا نشان دهنده خطا در EEPROM می باشد.
| دلایل خطای EEP |
رفع خطای EEP |
| مشکل در خواندن و نوشتن پارامترها |
دکمه STOP/RST را فشار دهید تا دستگاه ریست شود. |
| برد کنترلی حافظه خراب شده است. |
برد EEPROM را تعویض نمایید. |
خطای PIDE
این خطا به معنی خطا در فیدبک PID کنترلر می باشد.
| دلایل خطای PIDE |
رفع خطای PIDE |
| فیدبک PID خاموش است. |
جهت رفع این خطا می بایست ورودی های سیگنال PID کنترلر را توسط پارامتر P17.24 کنترل نمایید. |
| ورودی فیدبک PID قطع است. |
خطای SPI
این خطا به معنی قطع فاز ورودی می باشد. اگر یکی از فاز های R و S و T قطع شده و یا نوسانات زیادی داشته باشد این خطا نمایش داده می شود. جهت رفع این خطا برق ورودی و فیوز ورودی را چک کنید.
خطای SP0
این خطا به معنی قطع فاز خروجی می باشد. اگر یکی از فاز های خروجی U و V و W به سمت موتور قطع شده و یا سه فاز خروجی نامتقارن باشد، این خطا نمایش داده می شود. جهت رفع این خطا اقدامات زیر را انجام دهید:
- سیستم توزیع برق خروجی را چک کنید.
- موتور و کابل را چک کنید.
خطای TE
این خطا نشان دهنده خطا در پروسه اتوتونینگ می باشد.
| دلایل خطای TE |
رفع خطای TE |
| توان موتور با اینورتر یکسان نیست. |
مد کاری اینورتر را عوض کنید. |
| پارامتر های موتور به درستی اعمال نشده است. |
پارامتر موتور را درست انتخاب نمایید. |
| زمان اتوتونینگ بیش از اندازه است. |
بار موتور را جدا کنید. |
| اینورتر متناسب با الکتروموتور انتخاب نمایید. |
اینورتر یکی از ماشین آلات مهم صنعتی است که تعمیر آن نیاز به تخصص دارد و برای تعمیر و عیب یابی آن بهتر است به متخصص مراجعه کنید. اما برای رفع خطاها خودتان میتوانید با انجام اقدامات اصلاحی خطا را رفع و اینورتر اینوت را دوباره راه اندازی کنید. اگر برای تنظیمات اینورتر اینورت هم نیاز به راهنمایی دارید این مقاله را مطالعه کنید.
