کوپلینگ مغناطیسی

کوپلینگ مغناطیسی

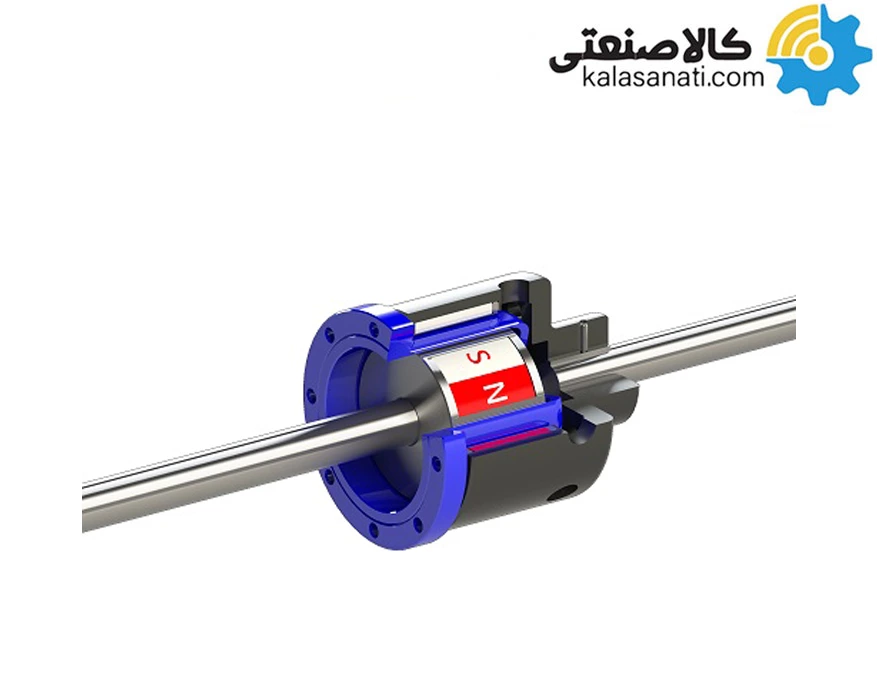

کوپلینگ های مغناطیسی نوعی از کوپلینگ ها هستند که گشتاور را بدون تماس از طریق نیروهای مغناطیسی بین دو روتور مغناطیسی منتقل می‌کنند. در این کوپلینگ ها نیروهای مغناطیسی جاذبه و دافعه برای انجام کار به صورت خطی یا چرخشی مهار می‌شوند.

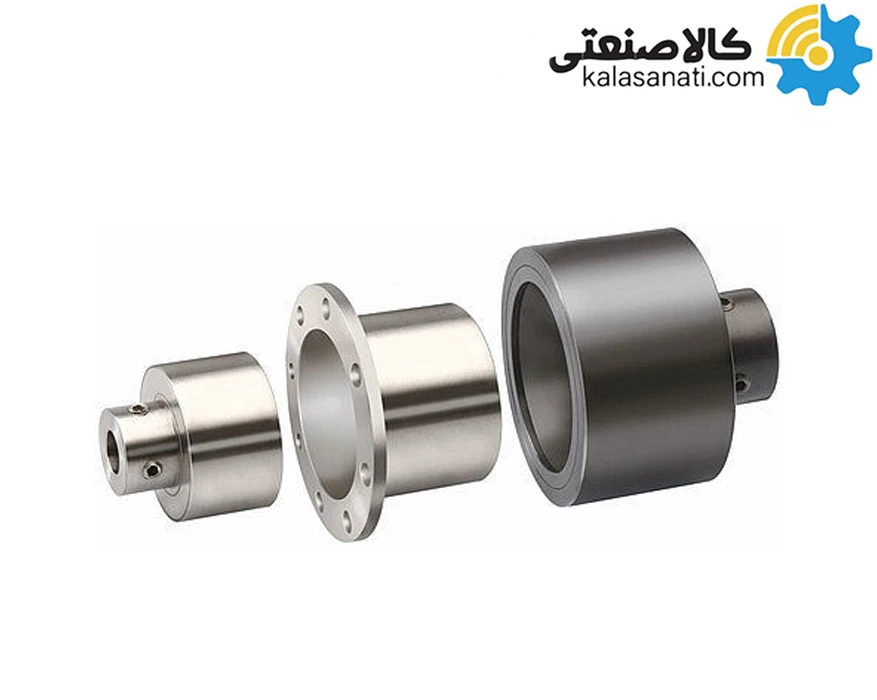

در ساده‌ترین شکل و عبارت، یک کوپلینگ مغناطیسی از دو جزء (یک محرک و یک پیرو) تشکیل شده است. درایور بخشی از مکانیسم است که به محرک اصلی (موتور) متصل است. از طریق فعل و انفعالات مغناطیسی، پیرو به حرکت محرک واکنش نشان می‌دهد و در نتیجه انرژی مکانیکی بدون تماس منتقل می‌شود.

مزایا کوپلینگ مغناطیسی

انتقال نیرو و انرژی بدون تماس مزایای متعددی دارد که برخی از آن ها عبارت‌اند از:

1. جداسازی قطعات: این مزیت، ارتعاشات مکانیکی را از طریق میرایی مغناطیسی به حداقل می‌رساند یا حذف می‌کند و اجازه می‌دهد تا یک مانع مکانیکی بین محرک و پیرو قرار داده شود تا محیط‌ها را از هم جدا کرده و امکان کارکرد تحت اختلاف فشار را فراهم کند.
2. تحمل بالا در ناهماهنگی محوری، شعاعی و زاویه‌ای بین محرک اصلی و بار
3. اجازه تغییر سرعت و تنظیم بین محرک اصلی و بار.

انواع کوپلینگ مغناطیسی

دو نوع کوپلینگ مغناطیسی وجود دارد:

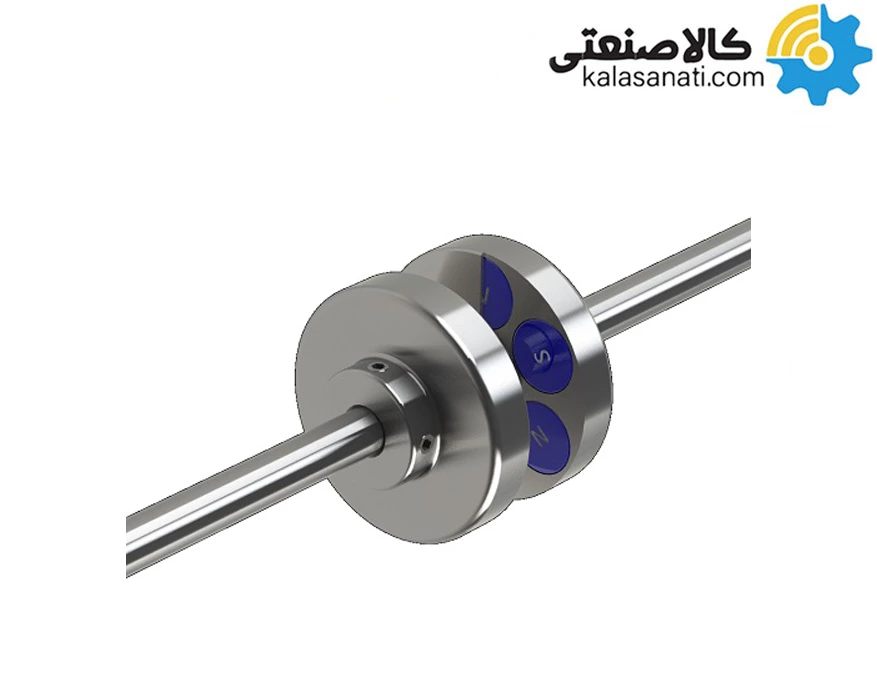

1. کوپلینگ مغناطیسی گشتاوری که برای انتقال نیرو به صورت دورانی
2. کوپلینگ مغناطیسی خطی که برای انتقال نیروها به صورت خطی

هر کوپلینگ با توجه به هندسه و کاربرد خود برای کاربردهای خاصی استفاده می‌شوند.

کاربرد کوپلینگ های مغناطیسی

کوپلینگ های مغناطیسی رایج‌ترین کوپلینگ ها برای درایوهای پمپ و سایر کاربردها با مایعات در محدوده عملکرد پایین‌تر هستند. با توجه به مقاومت بالای آن ها در برابر فشار و دما، طیف وسیعی از کاربردها را پوشش می‌دهند. چند مورد از کاربردهای معمولی کوپلینگ های مغناطیسی عبارت‌اند از:

1. پمپ های دنده ای
2. پمپ های گریز از مرکز
3. پمپ های اسپیندل پیچ
