گیربکس حلزونی را به دلیل ساختار ساده، ابعاد کوچک و قیمت مناسبی که نسبت به دیگر انواع گیربکس صنعتی دارد، میتوان به عنوان رایج‌ترین نوع گیربکس برشمرد. علاوه بر این، یک مزیت مهم دیگر گیربکس حلزونی، خاصیت برگشت ناپذیری (خود قفل شوندگی) در نسبت تبدیل بالاتر از 1:46 است که ایمنی را در بسیاری از کاربردها مانند بالابرها افزایش می‌دهد.
از گیربکس حلزونی برای کاهش سرعت، افزایش گشتاور و تغییر جهت حرکت استفاده می‌شود. در این گیربکس، انتقال قدرت که با تغییر زاویه 90 درجه نسبت به محور ورودی گیربکس همراه است، به کمک یک ماردون فولادی و یک چرخ دنده حلزونی برنجی انجام می‌شود.
وب‌سایت کالا صنعتی به عنوان یکی از تامین‌کنندگان بزرگ تجهیزات صنعتی و با در اختیار داشتن نمایندگی رسمی و عاملیت فروش بسیاری از برندهای سازنده گیربکس حلزونی، انواع این محصول را به مشتریان گرامی عرضه میکند.
نحوه عملکرد گیربکس حلزونی
وظیفه گیربکس حلزونی نیز مانند هر گیربکس دیگری انتقال حرکت و گشتاور از یک محور به یک محور دیگر است. به طور خلاصه نحوه عملکرد گیربکس به این شکل است:
- شافت خروجی الکتروموتور به محور ورودی گیربکس (ماردون) وارد می‌شود.
- با چرخش شافت موتور، ماردون و همچنین چرخ دنده حلزونی شروع به چرخیدن میکند.
- چرخ دنده حلزونی نیز که به محور خروجی متصل است، آن را می‌چرخاند و نیرو و گشتاور از طریق شافت خروجی انتقال می‌یابد.
از آنجا که سطح تماس ناکافی بین ماردون و چرخ دنده حلزونی، لقی در این نوع گیربکس زیاد است. همچنین به دلیل اصطکاک زیاد بین دنده‌ها، راندمان نیز کاهش می‌یابد.
در این ویدئو نحوه عملکرد گیربکس حلزونی را مشاهده میکنید.
اجزای اصلی گیربکس حلزونی

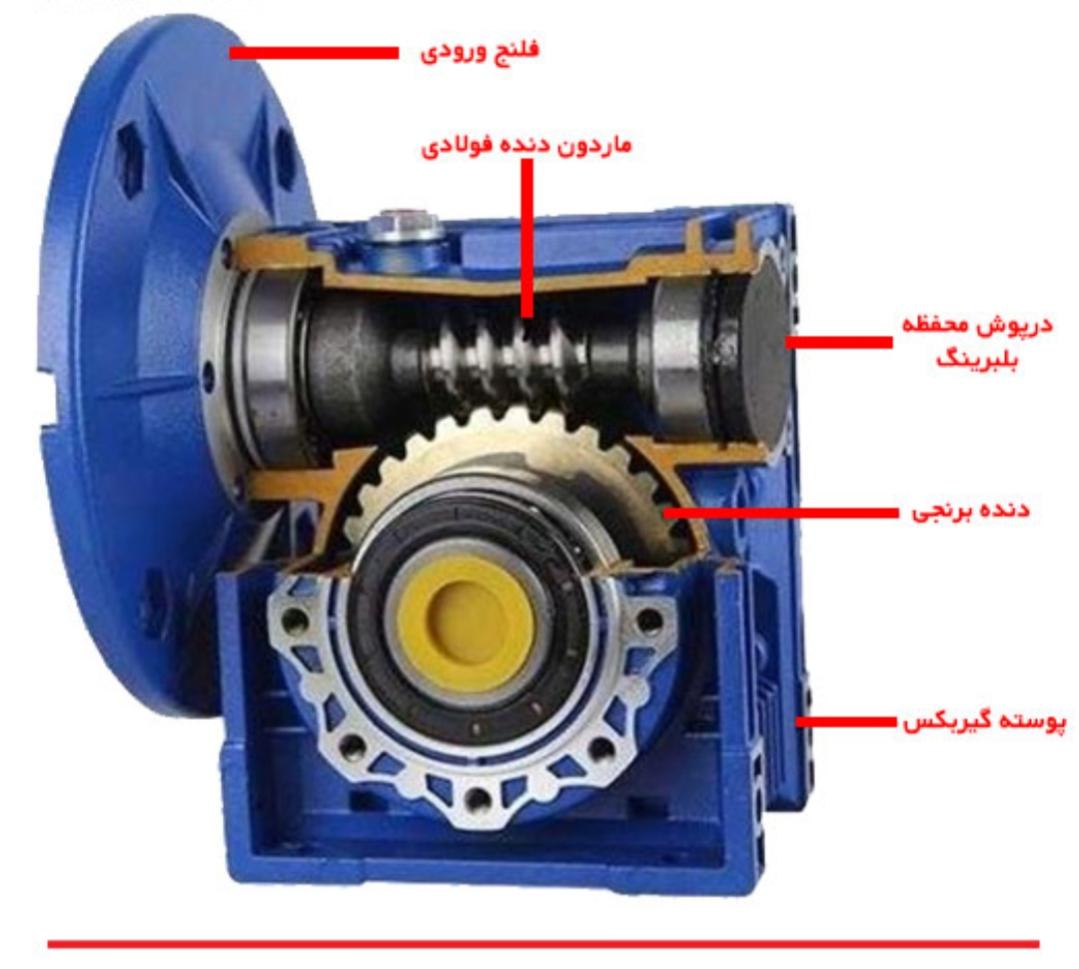

در تصویر زیر یک نمونه گیربکس حلزونی را مشاهده میکنید که اجزای اصلی آن مشخص شده است.

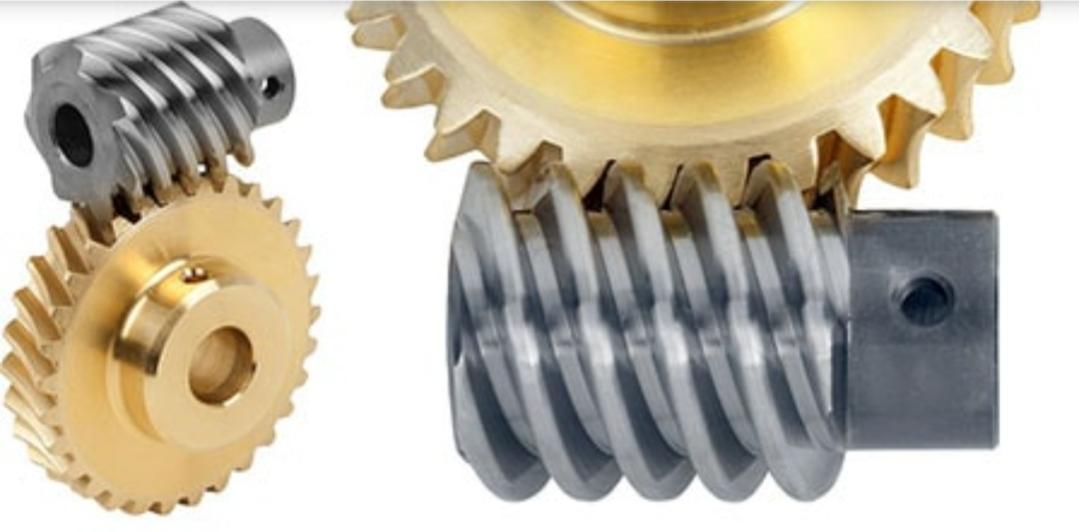

- ماردون: شفت مارپیچ گیربکس حلزونی و از جنس فولاد است که در دو نوع سالید شفت و هالو شفت تولید می‌شود
- چرخ دنده حلزونی: یکی از مهمترین قطعات گیربکس حلزونی است و وظیفه تولید و انتقال گشتاور خروجی را بر عهده دارد. جنس چرخ‌دنده حلزونی از برنج است.
- پوسته گیربکس: در بر گیرنده تمام اجزای گیربکس است و معمولا از چدن یا آلومینیوم ساخته می‌شود. پوسته چدنی دارای مقاومت و استحکام بیشتری است و در گیربکس‌های سایز متوسط تا بزرگ استفاده می‌شود.
- بلبرینگ‌ها: از قطعات مهم گیربکس هستند که به چرخش روان شفت‌ها کمک می‌کنند. همچنین با کنترل نیروهای شعاعی و محوری روی شفت، عمر کاری گیربکس را افزایش می‌دهند.
- کاسه نمد: برای جلوگیری از نشتی روغن و همچنین ورود گرد و غبار و رطوبت به داخل گیربکس بهکار می‌رود.
انواع گیربکس های حلزونی
در بازار انواع و اقسام گیربکس حلزونی در شکل‌ها، طرح‌ها و اندازه‌های مختلف وجود دارند. در ادامه این نوع گیربکس‌ها را بر مبنای دو معیار شکل ظاهری و نوع خروجی دسته‌بندی و بررسی می‌کنیم.
انواع گیربکس حلزونی بر اساس شکل ظاهری
از لحاظ شکل ظاهری گیربکس‌های حلزونی را میتوان به دو دسته کلی تقسیم کرد:
- گیربکس حلزونی دایره ای: این گیربکس‌ها دارای دو تیپ VF (پایه دار) و MVF (فلنج دار) هستند.
- گیربکس کتابی (مکعبی)
نحوه کار گیربکس حلزونی دایره‌ای و مکعبی مشابه هم است و این دو گیربکس، تنها از نظر ظاهری و برخی مشخصات فنی با یکدیگر تفاوت دارند.
انواع گیربکس حلزونی بر اساس نوع ورودی
منظور از ورودی گیربکس حلزونی، نوع شفت ورودی و نحوه اتصال الکتروموتور و گیربکس است؛ انواع گیربکس حلزونی بر اساس نوع شفت ورودی (ماردون) به دو دسته تقسیم می‌شوند:
- سالید شفت: در این گیربکس‌ها، ماردون به صورت شفت نری توپر است؛ گیربکس‌های VF و برخی از انواع گیربکس مکعبی از این نوع ورودی استفاده می‌کنند.
- هالو شفت: هالو شفت یا شفت مادگی، نوع دیگری از انواع ورودی گیربکس‌های حلزونی است؛ در این حالت، موتور و گیربکس به صورت مستقیم به‌وسیله فلنج به هم متصل می‌شوند.
انواع گیربکس حلزونی بر اساس نوع خروجی
خروجی گیربکس حلزونی، نحوه اتصال گیربکس با تجهیز بعدی را مشخص میکند. به‌طور کلی، خروجی همه گیربکس‌های حلزونی از نوع هالوشفت است که به دو دسته پایه‌دار و فلنج دار تقسیم می‌شوند. در گیربکس‌های حلزونی پایه‌دار که با نام نرمال نیز شناخته می‌شوند؛ پایه گیربکس که به پوسته متصل شده است، به‌وسیله پیچ به شاسی متصل می‌شود. گیربکس‌های فلنج دار نیز در دو نوع فلنج بزرگ (FF یا F) و فلنج کوتاه (C یا FC) عرضه می‌شوند.
مشخصات فنی گیربکس حلزونی
برای آنکه گیربکس حلزونی انتخابی مطابق نیازها و مناسب با کاربرد مورد نظر ما باشد، بایستی مشخصات فنی آن را که روی پلاک درج شده به دقت بررسی کنید. در این جدول برخی از مشخصات فنی گیربکس حلزونی را مشاهده میکنید:
| مشخصات فنی گیربکس حلزونی |
| برند سازنده |
تیپ گیربکس حلزونی |
سایز گیربکس |
| قطر شافت ورودی (mm) |
جنس پوسته |
قطر شافت خروجی (mm) |
| جنس دنده |
وزن محموله (gr) |
تاریخ ساخت |
خرید گیربکس حلزونی
چنانچه برای کاربرد صنعتی مورد نظر خود، نیاز به خرید گیربکس حلزونی دارید بایستی در ابتدا ملزومات فنی آن کاربرد را به‌دقت بررسی کنید و سپس با توجه به آن، گیربکس مناسب را انتخاب کنید. در اینجا به مهمترین عواملی که باید در خرید گیربکس حلزونی بررسی شوند، می‌پردازیم:
- تیپ گیربکس: در ابتدا باید بر اساس نوع کاربرد، تیپ گیربکس را مشخص نمایید؛ پس از اینکه تیپ گیربکس (گرد یا مکعبی) انتخاب شد باید مشخصات فنی آن‌ها را بررسی کنید.
- توان موتور: تعیین گشتاور و توان الکتروموتور اهمیت زیادی دارد چرا که هر گیربکس ظرفیت مشخصی برای تحمل توان الکتروموتور دارد.
- نسبت تبدیل: نسبت دنده تعیین‌کننده سرعت خروجی گیربکس است و در صورتی که به‌درستی انتخاب نشود به گیربکس و سایر تجهیزات آسیب می‌رساند.
- نوع چرخ‌دنده: اکثر گیربکس‌های حلزونی از چرخ‌دنده‌های حلزونی استفاده می‌کنند؛ اما برخی از برندهای معتبر مانند گیربکس SEW علاوه بر دنده حلزونی از یک جفت دنده هلیکال نیز در محصولات خود استفاده می‌کنند که موجب بهبود راندمان و افزایش بازه نسبت تبدیل گیربکس می‌شود.
- جنس چرخ‌دنده: چرخ‌دنده‌های حلزونی از سه آلیاژ نیکل - برنز، فسفر - برنز و آلومینیوم - برنز تولید می‌شوند. در این میان نیکل - برنز بیشترین مقاومت و قیمت را دارد و آلومینیوم - برنز که برای کاربردهای سبک‌تر استفاده می‌شود مقاومت و قیمت پایین‌تری هم دارد.
- برند سازنده: پس از بررسی مشخصات فنی، برند سازنده نیز میتواند یکی از عوامل مؤثر در انتخاب و خرید گیربکس حلزونی باشد.
انتخاب و خرید گیربکس حلزونی به تجربه و اطلاعات فنی نیاز دارد؛ بنابراین پیشنهاد می‌شود در صورت نیاز به کسب مشاوره فنی با کارشناسان فنی کالا صنعتی تماس بگیرید.
همچنین لازم به ذکر است که کالا صنعتی با داشتن نمایندگی رسمی و عاملیت فروش بسیاری از برندهای معتبر ایرانی و خارجی، یک مرجع قابل اعتماد در زمینه فروش گیربکس حلزونی به شمار می‌رود. برای خرید گیربکس حلزونی از معتبرترین برندهای ایرانی و جهانی، از طریق شماره تلفن ۰۲۱۹۱۳۰۴۳۰۰ با کارشناسان ما در تماس باشید.
لیست قیمت گیربکس حلزونی
شاید بتوان قیمت گیربکس حلزونی را مهمترین معیاری دانست که مشتریان در انتخاب این تجهیز صنعتی لحاظ می‌کنند. این معیار، البته خود به عوامل مختلفی بستگی دارد و با توجه به مشخصات فنی گیربکس حلزونی تغییر میکند. مهمترین عوامل مؤثر بر قیمت گیربکس حلزونی عبارتاند از:
- تیپ گیربکس: به‌طور کلی، گیربکس‌های کتابی قیمت بیشتری نسبت به گیربکس‌های حلزونی گرد دارند.
- سایز گیربکس: قیمت گیربکس حلزونی کوچک، کم‌تر از گیربکس‌های سایزهای بزرگ‌تر است.
- برند گیربکس: قیمت گیربکس حلزونی در برندهای معتبر، نسبت به محصولات کم‌تر شناخته شده بیشتر است. برای مثال، قیمت گیربکس حلزونی ایتالیایی، نسبت به گیربکس‌های چینی و ایرانی بسیار بیشتر است.
- نحوه نصب: یکی از عوامل مؤثر در قیمت گیربکس‌های حلزونی گرد (VF و MVF) نحوه نصب آن‌ها است. اما در مورد گیربکس‌های کتابی، نحوه نصب تأثیری بر قیمت ندارد. به طور کلی، گیربکس‌های تیپ FC (فلنج‌دار) قیمت بیشتری نسبت به گیربکس‌های تیپ N (نرمال-پایه‌دار) دارند.
شما مشتریان گرامی میتوانید برای دریافت لیست قیمت گیربکس حلزونی از برندهای گوناگون، با کارشناسان فروش کالا صنعتی در تماس باشید.
نحوه نصب گیربکس حلزونی
یکی از مزایای گیربکس حلزونی، امکان نصب در جهت‌های مختلف است؛ منظور از نحوه نصب، حالت‌های مختلف اتصال موتور و گیربکس و نیز گیربکس با تجهیز بعدی است. گیربکس‌های گرد و مکعبی، به شکل پایه‌دار یا فلنج‌دار و جهت‌های مختلف اتصال با الکتروموتور تولید می‌شوند.
مزایای گیربکس حلزونی
همان طور که گفته شد مزایای زیاد گیربکس حلزونی موجب شده که با وجود طراحی قدیمی، این مدل گیربکس هنوز هم محبوب و پرکاربرد باشد. برخی از مزایای گیربکس حلزونی نسبت به گیربکس‌های هلیکال، خورشیدی و ... عبارتاند از:
- راه‌اندازی بسیار ساده
- ابعاد و اندازه کوچک
- تعمیر و نگهداری آسان
- پایین‌ترین قیمت در گیربکس‌های صنعتی
- روغنکاری ساده و آسان در طول زمان مصرف
- خاصیت خود قفل شوندگی و عدم برگشت پذیری در نسبت‌های تبدیل بالای 46
کاربرد گیربکس حلزونی
از گیربکس‌های حلزونی در کاربردهای مختلف صنعتی استفاده می‌شود؛ رایج‌ترین کاربردهای این گیربکس‌ها، به عنوان گیربکس بالابر ساختمانی و گیربکس نانوایی است. برخی دیگر از کاربردهای گیربکس حلزونی عبارتاند از:
- آسیاب
- نوار نقاله
- میکسرها
- دستگاه تراش
- صنایع غذایی
- صنایع بسته‌بندی
- ماشین آلات معدنی و حفاری
بهترین برندهای گیربکس حلزونی
شرکت‌های ایرانی و خارجی زیادی هستند که گیربکس حلزونی تولید و محصولات خود را به بازار ارائه می‌کنند. سیاست شرکت کالا صنعتی بر این بوده که از میان انبوه برندهای گیربکس حلزونی موجود در بازار، باکیفیت‌ترین‌ها را انتخاب و به مشتریان خود عرضه کند.
در اینجا فهرستی از بهترین برندهای گیربکس حلزونی را مشاهده میکنید:
برندهای گیربکس حلزونی ایرانی:
- گیربکس سهند
- گیربکس شاکرین اصفهان
- گیربکس شاکرین صنعت سپاهان
- گیربکس رستمی
- گیربکس رهنما
اما برندهای گیربکس حلزونی خارجی:
- گیربکس NMRV چینی
- گیربکس ایلماز
- گیربکس SEW
- گیربکس SITI ایتالیا
- گیربکس Bonfiglioli
