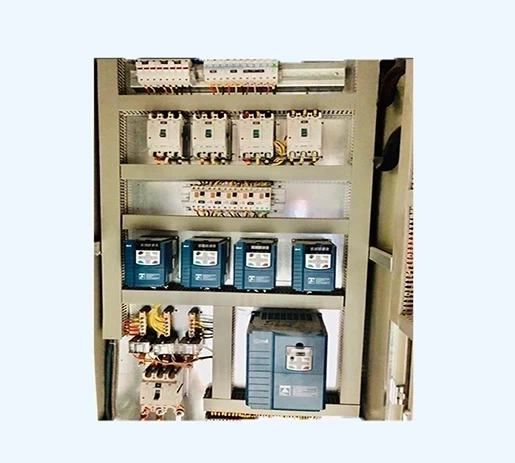

اینورتر پنتاکس یکی از برندهای شناخته شده و معتبر اینورتر ایرانی است که محصولات خود را در سه گروه DSI200، DSI100 و DSI400 تولید و عرضه می‌نماید. از اینورتر پنتاکس در طیف وسیعی از کاربردهای صنعتی و خانگی به‌خصوص برای کنترل دور و فرکانس ورودی پمپ آب استفاده می‌شود.
نصب اینورتر پنتاکس نیازمند رعایت نکات خاصی است؛ از جمله انتخاب محل نصب مناسب، سیم‌کشی صحیح، تنظیم اینورتر و …. در این مقاله راهنمای نصب اینورتر پنتاکس را به‌صورت مرحله‌به‌مرحله شرح می‌دهیم؛ بااین‌حال، در صورت نیاز به راهنمایی بیشتر در این زمینه و یا تمایل به خرید اینورتر پنتاکس از طریق شماره‌تلفن 02191304300 با کارشناسان ما در ارتباط باشید.
نصب اینورتر پنتاکس
شرایط محیط نصب اینورتر پنتاکس عبارت‌اند از:
- اینورترهای پنتاکس برای کار در دمای -10 تا +40 درجه سانتی‌گراد طراحی شده‌اند.
- این تجهیزات باید از هرگونه منبع الکترومغناطیسی که باعث تداخل امواج می‌شود، دور باشند.
- در حالت کلی اینورترهای پنتاکس بدون درجه حفاظتی تولید می‌شوند؛ هنگام استفاده از این درایوها باید از ریختن آب، نفوذ بخار، گردوغبار، پودر، فیبر پنبه، براده فلزات، روغن، گازهای خورنده و هر نوع آلاینده‌ای به داخل دستگاه جلوگیری شود. اگر در محیط استفاده از اینورتر هریک از آلاینده‌های گفته شده وجود دارد، باید از تابلوهای مخصوص با درجه حفاظتی مناسب برای نصب اینورتر استفاده شود.
- از نصب اینورتر پنتاکس در محل‌هایی که لرزش بالایی دارند، مانند نزدیک ماشین پانچ، خودداری کنید. لرزش محل نصب این درایوها باید کمتر از 0.6G باشد.
- رطوبت محل نصب اینورتر پنتاکس باید کمتر از 95% RH باشد.
- این درایوها دارای استاندارد ضدانفجاری نیستند؛ بنابراین نباید آنها را در محیط‌های خطرناک و در مجاورت مواد قابل‌انفجار و اشتعال نصب کرد.
در هنگام نصب و راه‌اندازی مکانیکی اینورتر پنتاکس، حتماً باید در اطراف آن فضای خالی مناسبی جهت تهویه را در نظر بگیرید. حداقل فضای خالی موردنیاز از طرفین دستگاه 30 میلی‌متر و از بالا و پایین درایو 120 میلی‌متر است. اینورترهای پنتاکس باید به‌صورت عمودی نصب شوند تا گرما از بالای دستگاه خارج شود؛ بنابراین نباید دستگاه دیگری بالای اینورتر نصب شود. اگر چند اینورتر را درون یک تابلو نصب می‌کنید، آنها را به‌صورت موازی و در کنار یکدیگر قرار دهید.
سیم‌کشی اینورتر پنتاکس
سیم‌کشی اینورتر پنتاکس به دو بخش تقسیم می‌شود:
- سیم‌کشی مدار قدرت
- سیم‌کشی مدار کنترل
سیم کشی مدار قدرت اینورتر پنتاکس
برای دسترسی به ترمینال قدرت اینورتر پنتاکس:
- برق ورودی اینورتر را قطع کنید.
- درپوش محافظ ترمینال‌ها را جدا کنید.
مدار قدرت این درایوها شامل پایانه‌های مختلفی است که در تصویر زیر مشاهده می‌کنید:
| نام ترمینال |
شرح |
| R - S - T |
R, S, T: برای اتصال منبع تغذیه سه فاز AC
R, S: برای اتصال منبع تغذیه تکفاز AC |
| PB |
ورودی مقاومت ترمز
مقاومت ترمز DC را می توان به + متصل کرد |
| + |
ترمینال مثبت ولتاژ سمت DC خازن فیلتر |
| U - V - W |
خروجی سه فاز موتور |
 |
ترمینال ارت |
- ابتدا اتصال زمین را در هر دو طرف ورودی و خروجی درایو برقرار کنید.
- در اینورترهای سه‌فاز برق ورودی را به ترمینال های R,S,T و در اینورترهای تکفاز به پایانه‌های R و S وصل کنید.
- سه ترمینال U,V,W را با کابل مناسب به سربندی موتور وصل کنید.
- با وصل کردن برق ورودی، اینورتر روشن شده و آماده به کار است.

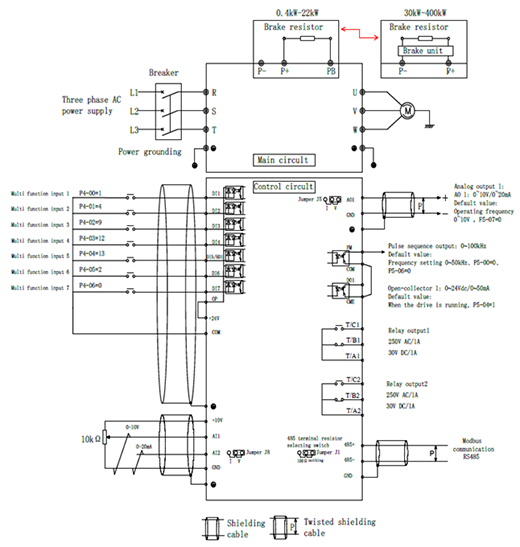

در ادامه دیاگرام و نقشه سیم‌کشی اینورتر پنتاکس در دو مدل DSI200 و DSI400 را مشاهده خواهید نمود.
در صورت نیاز به نصب مقاومت ترمزهای 0.4 تا 22 کیلووات، آنها را به ترمینال‌های P+ و PB و برای مقاومت ترمزهای 30 تا 400 کیلووات، آنها را به ترمینال‌های P- و P+ متصل کنید. در جدول زیر مقاومت ترمز مناسب برای هر تیپ از اینورتر پنتاکس معرفی شده‌است.
| اینورتر |
مقاومت ترمز |
واحد ترمز |
زمان ترمز % |
| تعداد |
مقدار |
| DSI-200-K40G1 |
1 |
80W 200Ω |
بصورت استاندارد داخل اینورتر |
- |
| DSI-200-K75G1 |
1 |
80W 150Ω |
| DSI-200-1K5G1 |
1 |
100W 100Ω |
| DSI-200-2K2G1 |
1 |
100W 70Ω |
| DSI-200-K75G3 |
1 |
150W 300Ω |
| DSI-200-1K5G1 |
1 |
150W 220Ω |
| DSI-200-2K5G1 |
1 |
250W 200Ω |
| DSI-200004G3/5K5P3 |
1 |
300W 130Ω |
| DSI-2005K5G3/7K5P3 |
1 |
400W 90Ω |
| DSI-400−2K2G1 |
1 |
100W 300Ω |
220 |
| DSI-400−K72G3 |
1 |
120W 200Ω |
125 |
| DSI-400−1K5G3 |
1 |
300W 100Ω |
125 |
| DSI-400−2K2G3 |
1 |
300W 70Ω |
120 |
| DSI-400−3K7G3 |
1 |
100W 300Ω |
130 |
| DSI-400−5K5G3 |
1 |
200W 300Ω |
125 |
| DSI-400−7K5G3 |
1 |
200W 200Ω |
135 |
| DSI-400−011G3 |
1 |
400W 150Ω |
135 |
| DSI-400−015G3 |
1 |
500W 100Ω |
135 |
| DSI-400−018G3 |
1 |
800W 75Ω |
130 |
| DSI-400−022G3 |
1 |
1040W 50Ω |
135 |
| DSI-400−030G3 |
1 |
6000W 20Ω |
نصب خارجی |
125 |
| DSI-400−037G3 |
1 |
9600W 16Ω |
125 |
| DSI-400−045G3 |
1 |
9600W 13.6Ω |
125 |
| DSI-400−055G3 |
2 |
6000W 20Ω |
135 |
| DSI-400−075G3 |
2 |
9600W 13.6Ω |
145 |
سیم کشی مدار کنترل اینورتر پنتاکس
پس از سیم‌کشی مدار قدرت، نوبت به سیم‌کشی ترمینال کنترل یا فرمان درایو می رسد. مدار کنترل این درایو شامل ترمینال های ورودی و خروجی دیجیتال و آنالوگ، تغذیه کنترلی، خروجی رله و ترمینال شبکه می‌شود. در تصویر زیر ترمینال کنترل اینورتر پنتاکس سری DSI200 را مشاهده می‌کنید.
تصویر زیر ترمینال کنترل اینورتر پنتاکس سری DSI400 را نشان می‌دهد.
نام و عملکرد هریک از پایانه‌های مدار کنترل اینورتر پنتاکس سری DSI200 را در جدول زیر شرح داده‌ایم.
| نوع |
نام ترمینال |
توضیحات عملکرد |
| DSI-200 |
| ورودی دیجیتال |
S1 ~ S5 |
ورودی دیجیتال چند منظوره |
| تغذیه کنترلی |
+10V-GND |
منبع تغذیه 10V+ برای این واحد (جریان: 10mA) |
| GND |
مرجع صفر پتانسیل 10V+، سیگنال ورودی مشترک |
| ورودی آنالوگ |
AI1-GND
AI2-GND |
ورودی آنالوگ، ولتاژ (10~0 ولت) / جریان (20~0 میلی آمپر) را می توان از طریق مادربرد انتخاب کرد
امپدانس ورودی: 22kΩ (ورودی ولتاژ) / 250Ω (ورودی جریان) |
| خروجی دیجیتال |
Y1 |
ترمینال خروجی پالس پرسرعت یا کلکتور باز، ترمینال مشترک مربوط به آن GND است. محدوده فرکانس خروجی: 100~0 کیلوهرتز |
| خروجی آنالوگ |
AO1 |
ترمینال خروجی آنالوگ، که در آن AO1 می تواند ولتاژ یا جریان خروجی را از طریق سوئیچ DIP انتخاب کند. |
| خروجی رله |
TA-TB-TC |
خروجی رله ای، TA تیغه مشترک، TB تیغه بسته، TC تیغه باز. ظرفیت تماس: AC250V/3A، DC30V/1A |
| ارتباط سریال |
485+, 485- |
پورت ارتباطی 485، ترمینال مثبت و منفی سیگنال دیفرانسیل 485، رابط ارتباطی استاندارد 485، لطفا از کابل جفت پیچ خورده یا کابل محافظ استفاده کنید. |
| DSI-400 |
| تغذیه کنترلی |
+10V-
GND
|
منبع تغذیه 10 + ولت برای مصرف خارجی، با حداکثر جریان خروجی خروجی 10mA
به طور کلی به عنوان منبع تغذیه برای پتانسیومتر خارجی استفاده می شود.
رنج مقاومت پتانسیومتر 1kΩ تا 5kΩ است |
|
+24V-
COM
|
منبع تغذیه 24 ولت برای مصرف خارجی. به طور کلی به عنوان منبع تغذیه برای ترمینال های ورودی / خروجی دیجیتال و سنسور خارجی استفاده می شود.
حداکثر جریان خروجی: mA 200 |
| OP |
هنگام استفاده از سیگنال خارجی برای ورودیهای DI1 ~ DI7 OP باید به منبع تغذیه خارجی متصل شود، اتصال V24 (J9) به عنوان پیش فرض کارخانه. |

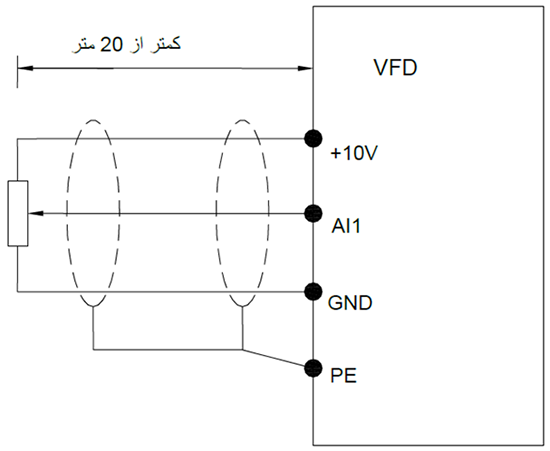

| ورودی آنالوگ |

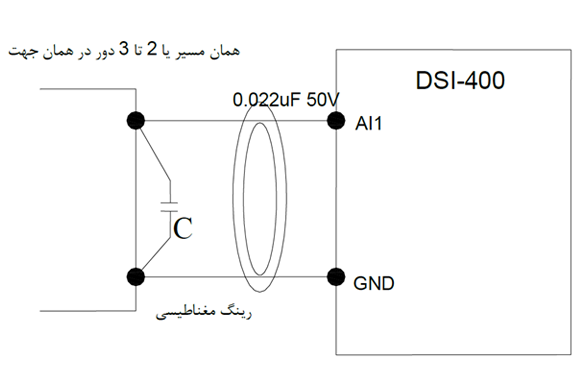

AI1-GND |
رنج ولتاژ ورودی DC0V-10V |
| AI2-GND |
محدوده DC 0V ~ 10V / 4mA ~ 20mA ، انتخاب توسط جامپر J8 در برد کنترل
امپدانس ورودی: 22kΩ ورودی ولتاژ ، 500Ωورودی جریان |

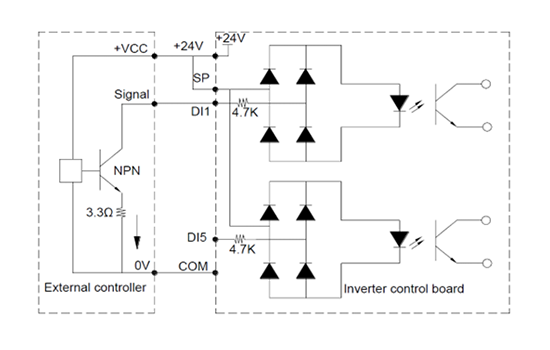

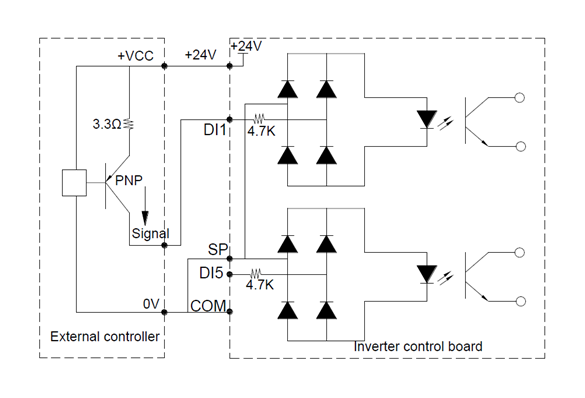

| ورودی دیجیتال |
DI1-OP |
1 . جداسازی نوری، ورودی دو قطبی.
2 . امپدانس ورودی: 4.7kΩ.
3 . محدوده ولتاژ ورودی : 9 -30V |
| DI2-OP |
| DI3-OP |
| DI4-OP |
| DI5-OP |
امپدانس ورودی
2.4 kΩ
|
| DI6-OP |
مانند DI1 |
| DI7-OP |
مانند DI1 |
|
HDI
DI5-OP
|
DI5 می تواند به عنوان کانال ورودی پالس با سرعت بالا استفاده شود.
حداکثر فرکانس ورودی:100KH |
| خروجی آنالوگ |
AO1-GND
|
خروجی ولتاژ یا جریان توسط جامپر J5 در برد کنترل تعیین می شود.
محدوده ولتاژ خروجی: 0V – 10V
محدوده جریان خروجی: 0/4mA – 20mA |

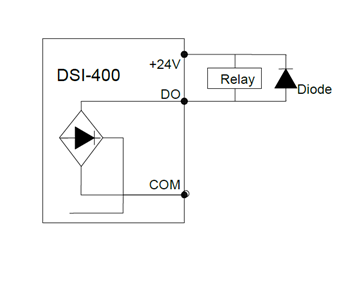

| خروجی دیجیتال |
DO1-CME
|
خروجی اپتوکوپلر، دو حالته بصورت خروجی کلکتور باز.
محدوده ولتاژ خروجی: 0V 0V – 24V محدوده جریان خروجی:
0mA – 50mA |
| FM-CM |
خروجی پالس با سرعت بالا، حداکثر فرکانس می تواند به 100 کیلوهرتز برسد. پارامتر P5.00 به عنوان تعریف محدودیت. خروجی کلکتور باز است، عملکرد مانند DO1 است. |
| خروجی رله 1 |
TA1-TB1 |
مقدار جریان و ولتاژ کنتاکتهای رله:
AC250V，3A，COSø=0.4 |
| TA1-TC |
| خروجی رله 2 |
TA2-TB2 |
مقدار جریان و ولتاژ کنتاکتهای رله:
AC250V，3A，COSø=0.4 |
| TA2-TC2 |
| ارتباط سریال |
458+
485- |
پورت خروجی سریال مدباس |
راه اندازی و تنظیم اینورتر پنتاکس جهت کنترل پمپ
در صورتی که اینورتر 200-DSI ورودی تک فاز می باشد باید پمپ به صورت مثلث سربندی شود و اگر اینورتر ورودی سه فاز می باشد، باید پمپ به صورت ستاره سربندی شود. پمپ حتما باید سه فاز باشد. در کنترل پمپ توسط اینورتر معمولا از یک سنسور فشار استفاده می شود تا فشار خروجی پمپ را اندازه گیری نماید. در این حالت اینورتر باید در حالت کنترل PID قرار گیرد تا متناسب با مصرف در خروجی پمپ، بتواند با تغییر سرعت پمپ فشارخروجی را ثابت نگه دارد.
سنسورهای فشار معمولا خروجی 0(4) – 20mA دارند که برای پمپ های آب از سنسور 0 – 10bar استفاده می گردد. این نوع سنسور دارای دو ترمینال می باشد که توسط یک کابل دو رشته به اینورتر متصل می شود. تغذیه این سنسورها ولتاژ DC معمولا 10 تا 30 ولت می باشد که می توان از تغذیه +10 ولت اینورتر استفاده نمود.
نصب تجهیزات جانبی
لوازم و تجهیزاتی که برای نصب به آن نیاز دارید در جدول زیر به آنها اشاره شده است. برای نصب راکتور DC بصورت خارجی، در مدل DSI-400، راکتور DC را می توان با توجه به نیازهای کاربردی نصب کرد. هنگام نصب توجه داشته باشید، باید کابل بین DC + 1 و DC + 2 مدار اصلی را وصل کنید. سپس راکتور را بین DC + 1 و DC + 2 را اضافه کنید سیم کشی بین پایانه های راکتور و پایانه های اینورتر DC + 1 و DC + 2 هیچ قطبی ندارد. بعد از نصب راکتور، کنتاکت کوتاه بین DC + 1 و DC + 2 دیگر اتفاده نمی شود. در جدول زیر مشخصات کلید قدرت، کابل و کنتاکتور مورد نیاز با اینورترها مشخص شده است.
| مدل |
کلید قدرت
(A)
|
کنتاکتور
(A)
|
سایز پیشنهادی کابل ورودی مدار اصلی
(mm2) |
سایز پیشنهادی کابل ارت PE
(mm2) |
| DSI-200 |
| DSI-200-K40G1 |
16 |
12 |
2.5 |
2.5 |
| DSI-200-K75G1 |
16 |
12 |
2.5 |
2.5 |
| DSI-200-1K5G1 |
20 |
18 |
4.0 |
2.5 |
| DSI-200-2K2G1 |
32 |
25 |
6.0 |
4.0 |
| DSI-200-K75G3 |
10 |
12 |
2.5 |
2.5 |
| DSI-200-1K5G1 |
16 |
12 |
2.5 |
2.5 |
| DSI-200-2K5G1 |
16 |
12 |
2.5 |
2.5 |
| DSI-200004G3/5K5P3 |
25 |
18 |
4.0 |
4.0 |
| DSI-2005K5G3/7K5P3 |
32 |
25 |
4.0 |
4.0 |
| DSI-400 |
| DSI-400-K40G1-00 |
16 |
12 |
2.5 |
2.5 |
| DSI-400-K75G1-00 |
25 |
18 |
2.5 |
2.5 |
| DSI-400-1K5G1-00 |
32 |
25 |
4 |
2.5 |
| DSI-400-2K2G1-00 |
40 |
32 |
6 |
4 |
| DSI-400-K75G1-00 |
10 |
12 |
2.5 |
2.5 |
| DSI-400-1K5G3-00 |
16 |
12 |
2.5 |
2.5 |
| DSI-400-2K2G3-00 |
16 |
12 |
2.5 |
2.5 |
| DSI-400-3K7G3-00 |
25 |
18 |
4 |
4 |
| DSI-400-5K5G3-00 |
32 |
25 |
6 |
6 |
| DSI-400-7K5G3-00 |
40 |
32 |
6 |
6 |
| DSI-400-011G3-00 |
63 |
40 |
6 |
6 |
| DSI-400-015G3-00 |
63 |
65 |
6 |
6 |
| DSI-400-018G3-00 |
100 |
65 |
10 |
10 |
| DSI-400-022G3-00 |
100 |
100 |
16 |
16 |
| DSI-400-030G3-00 |
125 |
100 |
25 |
16 |
| DSI-400-037G3-00 |
160 |
100 |
25 |
16 |
| DSI-400-045G3-00 |
200 |
125 |
35 |
16 |
| DSI-400-055G3-00 |
315 |
250 |
50 |
25 |
| DSI-400-075G3-00 |
350 |
330 |
60 |
35 |
| DSI-400-090G3-00 |
315 |
250 |
70 |
35 |
| DSI-400-110G3-00 |
350 |
330 |
100 |
50 |
| DSI-400-132G3-00 |
400 |
330 |
150 |
75 |
| DSI-400-160G3-00 |
500 |
400 |
185 |
2×50 |
| DSI-400-200G3-00 |
630 |
500 |
240 |
2×60 |
| DSI-400-220G3-00 |
800 |
630 |
2×150 |
2×75 |
| DSI-400-280G3-00 |
1000 |
630 |
2×185 |
2×100 |
| DSI-400-315G3-00 |
1000 |
800 |
2×250 |
2×125 |
| DSI-400-355G3-00 |
1200 |
800 |
2×325 |
2×150 |
| DSI-400-400G3-00 |
1500 |
1000 |
2×325 |
2×150 |
