اینورتر چیست؟

درایو فرکانس متغیر یا اینورتر نوعی کنترل کننده موتور می باشد که با تغییر فرکانس و ولتاژ منبع تغذیه موتور الکتریکی را به حرکت در می آورد. حتی اگر درایو فرکانس و ولتاژ برق را کنترل نماید اما بازهم از درایو اینوت به عنوان کنترل سرعت یاد می شود زیرا نتیجه آن تنظیم سرعت موتور می باشد. درایو های فرکانس متغیر دستگاه هایی هستند جهت صرفه جویی در انرژی که در اواخر دهه 1970 محبوبیت پیدا کردند.

سه دلیل مهم برای استفاده از اینورتر اینوت

  1. صرفه جویی در انرژی
  2. کنترل هوشمند موتور
  3. کاهش پیک جریان کشیده شده می باشد.

لزوم استفاده از اینورتر در صنایع مختلف

با جرات میتوان گفت بهترین مسیر برای رشد یک سیستم تولیدی استفده از اتوماسیون صنعتی است یکی از نیاز های اتوماسیون درایو است. اگر بخواهیم نحو کار درایو را توضیح دهیم بیایید تصور کنید در صنعت ریخته گری یا فولاد وقتی جرثقیل میخواهد یک پاتیل 50 تنی را از زمین بلند کند نیاز به یک نیروی اولیه زیاد دارد، همانطور که میدانیم موتور ها در زمان استارت از سرعت صفر و ولتاژ صفر شروع به کار میکند تا به سرعت و توان نامی خود برسد. در این حالت فشار زیادی به موتور وارد میشود و حتی ممکن است نتواند پاتیل را بلند کند. درایو ها با استفاده از مود های حرکتی گوناگون توانایی حل این چالش را دارند.

معرفی شرکت اینوت (INVT)

اینوت یکی از شناخته شده ترین شرکت های تولید درایو با مدل های مختلف و برای کاربردهای گوناگون توانسته نقش مهمی در تامین قطعات صنعتی برای رسیدن کارخانه ها به یک اتوماسیون صنعنی ایفا کند شرکت اینوت (شنزن INVT Electric Co.Ltd) که زادگاه آن در چين است در سال 2002 به منظور تولید تجهیزات صنعتی اتوماسیون از جمله درایو تأسیس شده است.

اینوت با بیش از 15 شرکت زیر مجموعه، با حدود 3200 کارمند، 30 دفتر در داخل چین، 4 شعبه در خارج از کشور و یک شبکه‌ ی بزرگ بازرگانی که بیش از 90 کشور خارجی از جمله ایران را شامل می‌شود توانسته است نام خود را در صنعت جهاتی کند درایو اینوت به جهت درخواست های بیشماری که دارد. توانسته است بازار هدف کشورهای صنعتی در جهت تامین اتوماسیون صنعتی را در دست بگیرد و لذا یکی از بزرگترین تولید کنندگان درایو های ac به شمار می‌رود.

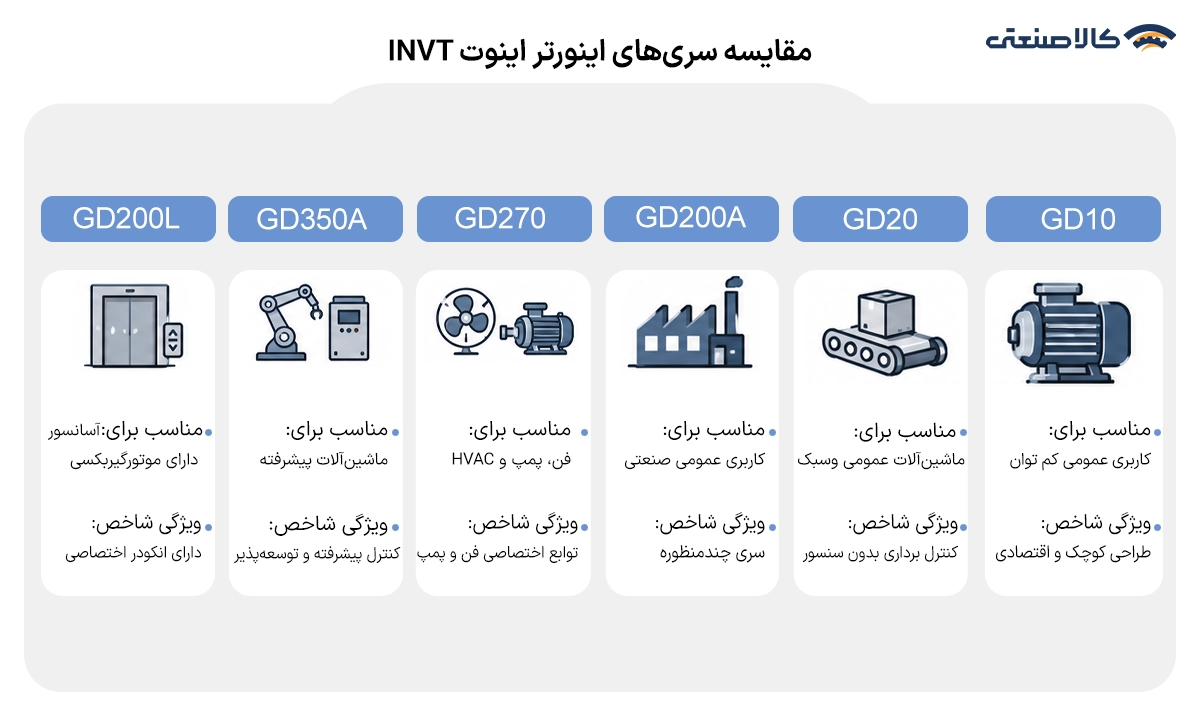

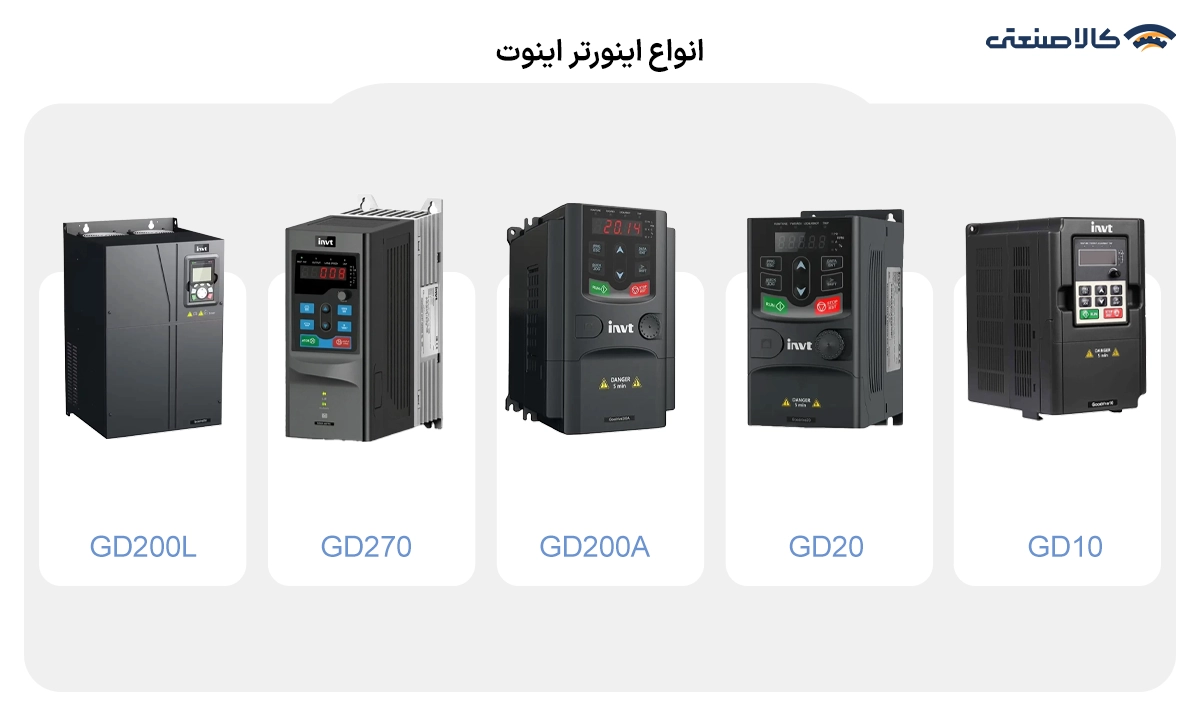

دسته بندی کلی اینورتر اینوت

این شرکت توانسته است با بهره گیری از تکنولوژی های روز دنیا درایوهایی در مدل های مختلف، در دو گروه اصلی سنگین کار و کاربری های عمومی سبک کار از درایو ها را با توانی در محدوده 0.2 الی 1200 کیلووات با ولتاژ های 220 ،380  ، 690 ولت در دو نوع تک فاز و سه فاز تولید کند. بهترین مدل های درایو اینوت که از تکنولوژی ها جهت کنترل موتورهای سنکرون و آسنکرون برخوردار می باشد به شرح زیر میباشد.

درایو اینوت سری GD10

الکتروموتور اینوت جی دی 10

مشخصات فنی سری GD10 اینورتر اینوت

درایو اینوت مدل GD10 اینورتر اقتصادی دارای ساختار بسیار جمع و جور و کامپکت برای انواع کاربرهای صنعتی توان پایین طراحی و تولید شده اند و دارای مشخصات زیر می باشد:

  • محدوده  ولتاژی تک فاز220 ولت توان 0.2 الی 2.2 کیلووات
  •  محدود ولتاژی سه فاز 380 ولت با توان 0.75 الی 2.2 کیلووات
  • این سری درایو اینوت دارای سیستم خنک کاری به وسیله جریان طبیعی هوا برای موتورهای تک فاز و سه فاز 220 ولت با توان 0.2 تا 0.75 کیلووات
  • فرکانس خروجی ، 0 تا 400 هرتز
  • مد کنترلی WVPWM
  • دارای سیستم کنترلی با PID داخلی
  •  کنترل سرعت 16 مرحله ای
  • دارای یونیت ترمز و کی پد جداشونده
  • با حفاظت IP20

کاربری درایو اینوت سری GD10

مناسب برای اکثر کاربری های متداول نظیر پمپ و فن سبک ، صنایع بسته بندی ، صنایع مواد غذایی ماشین آلات برش سیم و حکاکی

درایو اینوت سری GD20

اینورتر اینوت جی دی 20

مشخصات فنی سری GD20 اینورتر اینوت

  • این نوع درایو سنگین کار سری GOOD DRIVE میباشد.
  • مدل های سه فاز در ولتاژ 380 ولت در توان 0.4 تا 110 کیلووات
  • تک فاز 220 ولت با رنج توان 0.4 تا 2.2 کیلووات
  •  فرکانس خروجی 0 الی 400 هرتز
  • مد کنترلی SVC و V/F control و کی پد جدا شنوده اشاره کرد.
  • ظرفیت اضافه بار این اینورترها 150% به مدت 60 ثانیه است زمانی که از درایو سنگین کار صحبت میشود بحث وجود الکتروموتورهایی با توان بالا در مدار است  که با کمک اینگونه درایو ها میتواند عملکردی بهتر و بهینه سازی شده ای در کارایی مدار ، کاهش جریان در هنگام راه اندازی ، همگام سازی گشتاور و نیروی اینورتر با الزامات سیستم را مشاهده کرد.
  • برای کنترل دقیق سرعت و گشتاور بالا در فرکانس های پایین که برای مصارف سنگین کار همچون آسانسور جرثقیل کمپرسور و مصارف عمومی سبک کار قابل استفاده میباشد شناخته میشود.
  • دارای چاپر ترمز داخلی و چوک DC داخلی می باشد.

کاربرد درایو اینوت سری GD20

  1. مناسب برای بالابر و جرثقیل
  2. میکسر
  3. کمپرسورهای صنعتی
  4. ماشین آلات مواد غذایی

درایو اینوت سری GD200A

اینورتر اینوت جی دی 200 آ

مشخصات فنی سری GD200A اینورتر اینوت

مدل GD200A یکی از پر کاربردترین های سری GD است از ویژگی های این مدل به رنج توان:

  • 0.37 تا 110 کیلووات  400  ولت سه فاز 220 ولت تک فاز Vector Control ، Tension Control
  • نمایشگر قابل جداشدن چاپر ترمز داخلی تا 37 کیلووات
  • ولوم تغییردور
  •  PLC  داخلی و قابلیت افزایش فرکانس خروجی تا 400 هرتز  تنظیم
  • Auto Tuning  پارامترها
  • گشتاور برای موتورهای اسنگرون 150% در فرکانس 0.5 هرتز در مد کنترلی SVC و  IP20میباشد.

کاربردهای درایو اینوت سری GD200A

  1. مناسب برای آب و فاضلاب
  2. بوستر پمپ
  3. کمپرسورها
  4. انتقال مواد
  5. سیم و کابل

درایو اینوت سری GD350

اینورتر اینوت جی دی 350

مشخصات فنی سری GD350 اینورتر اینوت

  • درایو حرفه ای شرکت INVT با مدل پیشرفته و تخصصی سری DOOG DRIVE با نام تجاری GD320 شناخته میشود.
  • دارای استاندارد IP64
  • امکان استفاده در محیط های پر گردو خاک و مرطوب
  • ولتاژ ورودی سه فاز با رنج 1.5 کیلو وات و سه فاز 690 ولت در رنج توان 0.22 تا 630 کیلووات و فرکانس خروجی 0 الی 400 هرتز
  •  قابلیت برنامه نویسی برای پروسه های بسیار حساس و دقیق طراحی شده به طوری که علی رغم موتورهای آسنکرون امکان کنترل موتورهای آسنکرون جهت اهداف کنترل موقعیت در مدار را نیز دارند.

کاربرد اینورتر اینوت سری GD350

  1. مناسب برای کمپرسورها
  2. جرثقیل
  3. بالابر
  4. سیمان و شیشه
  5. فولاد
  6. شیمیایی و تصفیه
  7. نفت و گاز

مزایای استفاده از درایو اینوت

اینورتر اینوت می تواند توان الکتروموتور را برای مطابقت با انرژی مورد نیاز تجهیزات تغییر دهد و به این ترتیب در مصرف انرژی صرفه جویی و یا مصرف انرژی را بهینه می کند. با توجه به اینکه الکتروموتور بدون توجه به سرعت مورد نیاز از تمام انرژی خود استفاده نموده و با سرعت کامل کار می نماید، درایو اینوت با تنظیم سرعت بر اساس مقدار مورد نیاز سبب کاهش مصرف انرژی و صرفه جویی در مصرف برق می شود. از دیگر مزایای درایو اینوت امکان کنترل سرعت بر اساس نیاز می باشد. همچنین سبب افزایش طول عمر الکتروموتور نیز می گردد.

از دیگر مزایای استفاده از اینورتر اینوت کنترل گشتاور دینامیکی می باشد که حرکت صاف را برای کاربردهایی مانند آسانسور و پله برقی فراهم می کند. همچنین سبب کم شدن جریان های راه اندازی موتور می گردد.

کاربردهای اینورتر اینوت

  • آسانسور
  • ماشین های خشک کن
  • پمپ ها
  • موتور های AC
  • ماشین آلات چوب کاری
  • ماشین آلات بسته بندی
  • سیستم های نقاله
  • اکسترودر
  • دمنده
  • جرثقیل
  • غلتک
  • ماشین های کشش سیم
  • همزن ها

در حقیقت در اتوماسیون هایی که کنترل کامل سرعت و صرفه جویی در انرژی مورد نیاز باشد از درایو استفاده می شود.
