تنظیمات اینورتر اینوت

تنظیمات اینورتر اینوت

04 مرداد 1402

درایو اینورتر اینوت از نظر سطح و مقدار ولتاژ به دو دسته کلی فشار ضعیف و فشار متوسط تقسیم بندی میشوند. دسته اول درایو اینورتر فشار ضعیف است که سطح ولتاژی 220، 400 و 690 ولتی را پوشش میدهد؛ دسته دوم درایو اینورتر فشار متوسط که سطح ولتاژی 1 الی 11 کیلوولت را پوشش میدهد. در این مقاله اطلاعات جامعی برای تنظیم پارامترها و نصب اینورتر اینوت آورده شده است.

نحوه نصب اینورتر اینوت

در زیر شکل اجزای اینورتر (سه فاز 380 ولت، ≤2.2 کیلووات) آمده است (به عنوان مثال اینورتر 0.75 کیلووات را در نظر بگیرید).

اجزای اینورتر اینوت

شماره نام
1  پورت صفحه کلید خارجی
2 پوشش پورت
3 پوشش
4  سوراخ برای پوشش کشویی
5 تخته ترانکینگ
6 پلاک
7 دستگیره پتانسیومتر
8 ترمینال های کنترل
9 ترمینال های مدار اصلی
10 سوراخ پیچ
11 فن خنک کننده
12 کاور پنکه

دستورالعمل نصب اینورتر اینوت

در این بخش طریقه نصب مکانیکی و نصب الکتریکی اینورتر اینوت شرح داده می شود.

نکات احتیاطی

  • فقط برقکاران واجد شرایط مجاز به انجام آنچه در این بخش توضیح داده شده است. لطفاً مطابق دستورالعمل های موجود در اقدامات احتیاطی ایمنی عمل کنید. نادیده گرفتن این موارد ممکن است باعث آسیب فیزیکی یا مرگ یا آسیب به دستگاه شود.
  • اطمینان حاصل کنید که منبع تغذیه اینورتر در حین کار قطع شده است. در صورت استفاده از منبع تغذیه، حداقل برای زمان تعیین شده پس از قطع شدن صبر کنید.

نصب مکانیکی

اینورتر اینوت به دلیل حساسیت و برای کارایی و عملکرد هرچه بهتر باید در شرایط محیطی بسیار مناسب نصب شود.

محیط نصب در روش مکانیکی

محیط نصب، محافظی برای عملکرد کامل و عملکردهای پایدار طولانی مدت اینورتر است. محیط نصب را به صورت زیر بررسی کنید:

محیط  شرایط
محل نصب محیط سرپوشیده
دمای محیط

* 50+~10- درجه سانتیگراد، و نرخ تغییر دما کمتر از 0.5 درجه سانتیگراد در دقیقه است.

* اگر دمای محیط اینورتر بالاتر از 40 درجه سانتیگراد است، به ازای هر 1 درجه سانتیگراد اضافی، 1% کاهش دهید.

* در صورتی که دمای محیط بالای 50 درجه سانتی گراد باشد، استفاده از اینورتر توصیه نمی شود.

* به منظور بهبود قابلیت اطمینان دستگاه، در صورت تغییر مکرر دمای محیط، از اینورتر استفاده نکنید.

* اگر اینورتر در فضای بسته مانند کابین کنترل استفاده می شود، لطفاً یک فن خنک کننده یا تهویه مطبوع برای کنترل دمای محیط داخلی زیر دمای مورد نیاز تهیه کنید.

* هنگامی که دما خیلی پایین است، اگر اینورتر نیاز به راه اندازی مجدد دارد تا پس از توقف طولانی کار کند، لازم است یک دستگاه گرمایش خارجی برای افزایش دمای داخلی ارائه شود. در غیر این صورت ممکن است به دستگاه ها آسیب وارد شود.

رطوبت RH≤90%
هیچ تراکم مجاز نیست.
دمای نگهداری  70+~40- درجه سانتیگراد و سرعت تغییر دما کمتر از 1 درجه سانتیگراد در دقیقه است.
شرایط محیط در حال کار

محل نصب اینورتر باید:

* از منبع تابش الکترومغناطیسی دور نگه دارید.

* از هوای آلوده مانند گازهای خورنده، غبار روغن و گازهای قابل اشتعال دور نگه دارید.

* اطمینان حاصل کنید که اشیاء خارجی مانند نیروی فلزی، گرد و غبار، روغن، آب نمی توانند وارد اینورتر شوند (اینورتر را روی مواد قابل اشتعال مانند چوب نصب نکنید).

* از نور مستقیم خورشید، غبار روغن، بخار و محیط ارتعاش دور نگه دارید.

ارتفاع زیر 1000 متر
اگر ارتفاع بیش از 1000 متر است، لطفاً برای هر 100 متر اضافی، 1٪ کاهش دهید.
لرزش ≤ 5.8m/s2 (0.6g)
جهت نصب اینورتر باید در موقعیت عمودی نصب شود تا از اثر خنک کنندگی کافی اطمینان حاصل شود.

جهت نصب روش مکانیکی

اینورتر ممکن است روی دیوار یا در کابینت نصب شود.
اینورتر باید در موقعیت عمودی نصب شود. با توجه به شرایط زیر محل نصب را بررسی کنید.

نحوه نصب روش مکانیکی

1) نصب دیواری و ریلی برای اینورترها (تک فاز 220 ولت / سه فاز 380 ولت، ≤2.2 کیلووات و سه فاز 220 ولت، ≤0.75 کیلووات)

نصب بر روی دیوار

نصب بر روی دیوار

نصب ریلی

نصب ریلی

توجه: حداقل فضای A و B 100 میلی متر است اگر H 36.6 میلی متر و W 35.0 میلی متر باشد.

2) نصب دیواری و فلنجی برای اینورترها (سه فاز 380 ولت، ≥4 کیلووات و سه فاز 220 ولت، ≥1.5 کیلووات)

نصب بر روی دیوار اینورترهای سه فاز

نصب بر روی دیوار

نصب فلنجی
نصب فلنجی

  1. موقعیت سوراخ نصب را پیدا کنید.
  2. پیچ یا مهره را در موقعیت واقع شده ثابت کنید.
  3. اینورتر را مقابل دیوار قرار دهید.
  4. پیچ ها را محکم کنید.

نصب الکتریکی

1) دیاگرام اتصال مدار قدرت

دیاگرام اتصال مدار اصلی

دیاگرام اتصال مدار اصلی

شکل ترمینال های مدار اصلی

ترمینال PH1 مدار اصلی تک فاز

ترمینال PH1 مدار اصلی (تک فاز)



ترمینال PH3 مدار اصلی

ترمینال PH3 مدار اصلی (220 ولت، ≤0.75 کیلووات، و 380 ولت، ≤2.2 کیلووات)



ترمینال PH3 مدار اصلی 4 تا 22 کیلووات

ترمینال PH3 مدار اصلی (220 ولت، ≤1.5 کیلو وات، و 380 ولت، 4-22 کیلووات)

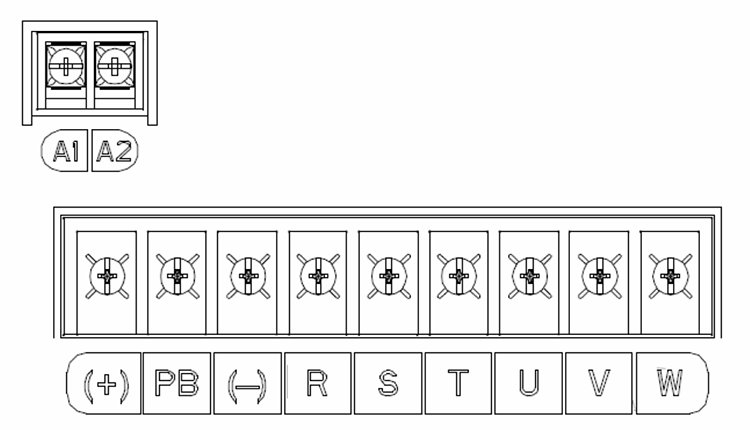

ترمینال PH3 مدار اصلی 30 تا 37 کیلووات

ترمینال‌های PH3 مدار اصلی (37-30 کیلووات)



ترمینال PH3 مدار اصلی 40 تا 110 کیلووات

ترمینال های PH3 مدار اصلی (110-45 کیلووات)

جدول عملکرد ترمینال های قدرت
ترمینال عملکرد
L, N ترمینال های ورودی AC تک فاز که معمولاً به منبع تغذیه متصل می شوند.
R, S, T ترمینال های ورودی AC سه فاز که عموماً به منبع تغذیه متصل می شوند.
PB, (+) ترمینال مقاومت ترمز دینامیکی خارجی
(+), (-) ترمینال ورودی باس DBU یا DC
U, V, W ترمینال های ورودی AC سه فاز که عموماً به موتور متصل می شوند.
PE ترمینال اتصال زمین محافظ

توجه داشته باشید:

  • از کابل های موتور نامتقارن استفاده نکنید. اگر علاوه بر محافظ رسانا، هادی اتصال به زمین متقارن در کابل موتور وجود دارد، هادی اتصال زمین را به پایانه اتصال به زمین در انتهای اینورتر و موتور متصل کنید.
  • کابل موتور، کابل برق ورودی و کابل های کنترل را به طور جداگانه مسیریابی کنید.
سیم کشی ترمینال ها در مدار قدرت
  1. هادی اتصال زمین کابل برق ورودی را با ترمینال زمین اینورتر (PE) با تکنیک زمین 360 درجه ببندید. هادی های فاز را به ترمینال های L1، L2 و L3 متصل کرده و ببندید.
  2. کابل موتور را جدا کرده و شیلد را با تکنیک زمین 360 درجه به ترمینال اتصال زمین اینورتر وصل کنید. هادی های فاز را به ترمینال های U، V و W وصل کرده و ببندید.
  3. مقاومت ترمز اختیاری را با یک کابل محافظ به موقعیت تعیین شده وصل کنید.
  4. کابل هایی که از اینورتر خارج می شوند را به صورت مکانیکی محکم کنید.

2 ) دیاگرام سیم کشی مدار کنترل

سیم کشی مدار کنترل

سیم کشی مدار کنترل

ترمینال های مدار کنترل

ترمینال مدار کنترل

ترمینال های مدار کنترل

جدول عملکرد ترمینال های کنترل
نوع     نام ترمینال شرح عملکرد مشخصات فنی
ارتباط 458+ ارتباط 485 رابط ارتباطی 485
458-
ورودی/خروجی دیجیتال S1 ورودی دیجیتال * امپدانس داخلی: 3.3kΩ
* ورودی ولتاژ 12 ~ 30 ولت در دسترس است.
* ترمینال ترمینال ورودی دو جهته است.
* حداکثر فرکانس ورودی: 1 کیلوهرتز
S2
S3
S4
HDI کانال ورودی فرکانس بالا

* به جز S1~S4، این ترمینال می تواند به عنوان کانال ورودی فرکانس بالا استفاده شود.

* حداکثر فرکانس ورودی: 50 کیلوهرتز

* چرخه کاری: 30٪ تا 70٪

PW منبع تغذیه دیجیتال

* برای تامین منبع تغذیه دیجیتال خارجی

* محدوده ولتاژ: 12 تا 30 ولت

Y1 خروجی دیجیتال ظرفیت کنتاکت: 50mA/30V
منبع تغذیه 24 ولت +24V منبع تغذیه 24 ولت

* منبع تغذیه خارجی 24 ولت ± 10 درصد و حداکثر جریان خروجی 200 میلی آمپر است.

* به طور کلی به عنوان منبع تغذیه عملیات ورودی و خروجی دیجیتال یا منبع تغذیه سنسور خارجی استفاده می شود.

COM
ورودی/خروجی آنالوگ +10V منبع تغذیه مرجع 10 ولت خارجی

* منبع تغذیه مرجع 10 ولت

* حداکثر جریان خروجی: 50 میلی آمپر

* به عنوان منبع تغذیه تنظیم کننده پتانسیومتر خارجی

* مقاومت پتانسیومتر: kΩ5 بالاتر

AI2 ورودی آنالوگ * محدوده ورودی: ولتاژ و جریان AI2 را می توان انتخاب کرد: 0~10V/0~20mA. AI3: -10V~+10V.
* امپدانس ورودی: ولتاژ ورودی: 20kΩ; ورودی جریان: 500Ω
* ورودی ولتاژ یا جریان را می توان با دیپ سوئیچ تنظیم کرد.
* وضوح: حداقل AI2/AI3 10mV/20mV است زمانی که 10V مربوط به 50Hz است.
AI3
GND زمین مرجع آنالوگ زمین مرجع آنالوگ
AO1 ورودی آنالوگ * محدوده خروجی:(V) 10~0  یا (mA) 20~0
* ولتاژ یا جریان خروجی به دیپ سوئیچ بستگی دارد.
* انحراف ± 1٪، 25 درجه سانتی گراد در محدوده کامل.
AO2
خروجی رله RO1A کنتاکت رله 1 NO

* خروجی رله RO1، RO1A NO، RO1B NC، RO1C

* ترمینال مشترک

* خروجی رله RO2، RO2A NO، RO2B NC، RO2C

* ترمینال مشترک

* ظرفیت کنتاکت: A/AC250V3

RO1B کنتاکت رله 1 NC
RO1C کنتاکت مشترک رله 1
RO2A کنتاکت رله 2 NO
RO2B کنتاکت رله 2 NC
RO2C کنتاکت مشترک رله 2

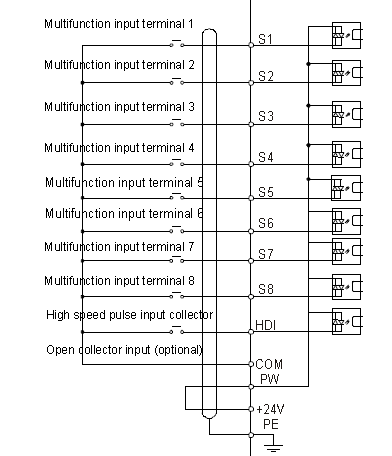

شکل اتصال سیگنال ورودی/خروجی ترمینال کنترل

لطفاً از تگ (tag) کنتاکت U شکل برای تنظیم حالت NPN یا حالت PNP و منبع تغذیه داخلی یا خارجی استفاده کنید. تنظیم پیش فرض حالت داخلی NPN است.

تگ (tag) کنتاکت U شکل

تگ (tag) کنتاکت U شکل

اگر سیگنال از ترانزیستور NPN است، لطفاً تگ (tag) کنتاکت U شکل را بین +24 ولت و PW مطابق با منبع تغذیه مورد استفاده قرار دهید.

منبع تغذیه داخلی NPN

منبع تغذیه داخلی NPN

منبع تغذیه خارجی NPN

منبع تغذیه خارجی حالت NPN

اگر سیگنال از ترانزیستور PNP است، لطفاً تگ (tag) کنتاکت U شکل را مطابق با منبع تغذیه استفاده شده به صورت زیر تنظیم کنید.

منبع تغذیه داخلی PNP

منبع تغذیه داخلی PNP

منبع تغذیه خارجی PNP

منبع تغذیه خارجی حالت PNP

نکات ایمنی

محافظت از اینورتر و کابل برق ورودی در شرایط اتصال کوتاه

اینورتر و کابل برق ورودی را در شرایط اتصال کوتاه و در برابر اضافه بار حرارتی محافظت کنید. حفاظت را طبق دستورالعمل های زیر ترتیب دهید.

پیکربندی فیوز

پیکربندی فیوز

توجه: فیوز را مطابق دفترچه راهنما انتخاب کنید. فیوز کابل برق ورودی را از آسیب در شرایط اتصال کوتاه محافظت می کند. در صورت اتصال کوتاه داخلی اینورتر، از دستگاه های اطراف محافظت می کند.

محافظت از موتور و کابل موتور

اینورتر از موتور و کابل موتور در شرایط اتصال کوتاه محافظت می کند، زمانی که کابل موتور مطابق با جریان نامی اینورتر اندازه گیری می شود. هیچ دستگاه حفاظتی اضافی مورد نیاز نیست.

توجه: اگر اینورتر به چندین موتور متصل است، برای محافظت از هر کابل و موتور باید از یک کلید اضافه بار حرارتی جداگانه یا یک قطع کننده مدار استفاده کرد. این دستگاه ها ممکن است برای قطع جریان اتصال کوتاه نیاز به فیوز جداگانه داشته باشند.

تنظیمات پارامترها

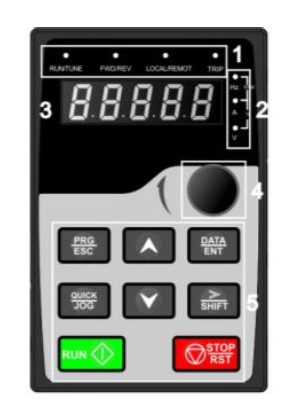

کنترل پانل اینورتر اینوت به صورت زیر می باشد:

  1. کلیدهای PRG
  2. کلیدهای DATA
  3. کلیدهای SHIFT

جهت های بالا و پایین جهت تنظیم پارامترها مورد استفاده قرار میگیرند. هنگامی که اینورتر را به برق وصل می نمایید عدد 50.00 نمایش داده می شود.

کلید PRG

جهت ظاهر شدن گروه پارامتر P00 می بایست کلید PRG را فشار دهید. سپس با استفاده از کلید جهت بالا و پایین ، می توان سایر گروه های پارامتری از P01 تا P24 مشاهده نمود.

کلید های DATA

حال اگر بر روی گروه پارامتر مدنظر کلید DATA را فشار دهید ، پارامترهای آن گروه پارامتر نمایش داده می شود. برای مثال اگر بر روی گروه پارامتر P00 کلید DATA را فشار دهید ، P00.00 نمایش داده می شود که اولین پارامتر از گروه پارامتر P00 می باشد و به وسیله کلید جهت بالا و پایین می توان میان پارامتر های این گروه پارامتر ، از P00.00 تا P00.18 حرکت نمود. اگر کلید DATA را برروی هر پارامتر بزنید ، مقدار داخلی آن پارامتر نمایش داده می شود که می توان مقدار پارامتر را تغییر داده و توسط کلید DATA مقدار پارامتر را ذخیره نمود.

کلید های اینورتر اینوت

بازگشت به تنظیمات کارخانه

پارامتر P00.18 جهت بازگشت به تنظیمات کارخانه مورد استفاده قرار می گیرد. جهت بازگشت تمامی پارامترها به تنظیمات کارخانه می بایست مقدار پارامتر P00.18 را عدد 1 قرار دهید. اگر مقدار پارامتر P00.18 را عدد 2 قرار دهید حافظه خطاها پاک می گردند.

فرمان حرکت و توقف به اینورتر

  • مرجع فرمان درایو توسط پارامتر P00.01 تعیین می شود که این پارامتر به طور پیش فرض مقدار 0 دارد و می توان توسط کلید RUN و STOP به درایو فرمان حرکت و توقف داد.
  • حال اگر مقدار پارامتر P07.02 را عدد 3 قرار دهید ، به وسیله کلید QUICK/JOG جهت حرکت را چپگرد – راستگرد کنید.
  • اگر مقدار پارامتر P00.01 عدد 1 باشد ، توسط ترمینال های S1 و S2 و ... می توان به اینورتر دستور حرکت و توقف در جهت راستگرد و چپگرد داد.
  • اگر مقدار پارامتر P00.01 عدد 2 باشد ، فرمان حرکت و توقف از طریق درگاه سریال RS485 داده می شود.

سرعت اینورتر اینوت

به وسیله پارامتر P00.06 سرعت اینورتر تعیین می گردد. مقدار پیش فرض پارامتر P00.06 عدد 0 می باشد و با استفاده از کلید های موجود بر روی دستگاه می توان سرعت را تغییر داد. در پارامتر P00.10 مقدار سرعت ذخیره می گردد. اگر مقدار پارامتر P00.06 عدد 1 باشد ، سرعت از طریق ورودی آنالوگ Al1 کنترل می گردد و اگر مقدار این پارامتر عدد 2 و 3 باشد سرعت از طریق ورودی های آنالوگ Al2 و Al3 کنترل می گردد. در صورتی که میخواهید سرعت را به وسیله یک قطار پالس که به HDI داده می شود کنترل نمایید می بایست مقدار پارامتر P00.06 را عدد 4 قرار دهید.

در هنگام تنظیم و نصب اینورتر اینوت با پارامترها و نکات گوناگونی همراه هستید که نیاز به دانستن اطلاعات فنی و تخصصی است. در این مقاله به تمام نکات و اجزای اینورتر اینوت همراه با تنظیم پارامترها پرداخته شد.
