پمپ افقی طبقاتی استیل Leo - لیو EMH

  • وضعیت
  • جدیدترین
  • پربازدیدترین
  • پرفروشترین
  • ارزانترین
  • گرانترین
  • الفبا
  • محبوب ترین

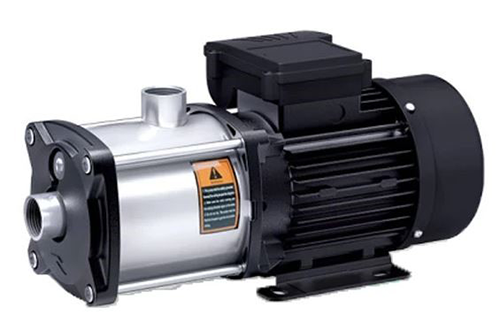

پمپ افقی طبقاتی به منظور افزایش و تقویت فشار آب ساختمان های مسکونی، اداری و تجاری در مواردی که هد بالا مورد نیاز است مورد استفاده قرار می گیرد، همچنین کاربردهای دیگری در کشاورزی، آبیاری، پرورش ماهی، تهویه مطبوع و ... نیز دارند. پمپ افقی طبقاتی نوعی پمپ سانتریفیوژ افقی بوده که دارای چندین مرحله پروانه و دیفیوزر می باشد و طراحی بدین گونه منجر به کاهش ابعاد آن می شود. کالا صنعتی دارای نمایندگی رسمی پمپ های لئو در ایران، انواع پمپ های لئو در سطوح کاربری مختلف را به هموطنان عزیز ارائه می دهد. توصیه می شود جهت مشاوره، انتخاب و خرید پمپ افقی طبقاتی استیل لئو EMH از کارشناسان بخش فروش راهنمایی بگیرید.

پمپ لئو

محصولات پیشنهادی: خرید پمپ افقی طبقاتی استیل لیو ECH

پمپ افقی طبقاتی استیل لئو Leo سری EMH سه فاز

پمپ سه فاز افقی طبقاتی لئو

پمپ افقی طبقاتی استیل لئو Leo سری EMHm تک فاز

پمپ تکفاز تمام استیل لئو

مدل های پمپ افقی طبقاتی استیل لئو Leo

  • پمپ افقی طبقاتی استیل Leo لئو 0.33 اسب مدل EMH2-2
  • پمپ افقی طبقاتی استیل Leo لئو 0.5 اسب مدل EMH2-3
  • پمپ افقی طبقاتی استیل Leo لئو 0.5 اسب مدل EMH2-4
  • پمپ افقی طبقاتی استیل Leo لئو 0.75 اسب مدل EMH2-5
  • پمپ افقی طبقاتی استیل Leo لئو 1 اسب مدل EMH2-6
  • پمپ افقی طبقاتی استیل Leo لئو 0.5 اسب مدل EMH4-2
  • پمپ افقی طبقاتی استیل Leo لئو 0.75 اسب مدل EMH4-3
  • پمپ افقی طبقاتی استیل Leo لئو 1 اسب مدل EMH4-4
  • پمپ افقی طبقاتی استیل Leo لئو 1 اسب مدل EMH4-5
  • پمپ افقی طبقاتی استیل Leo لئو 1.5 اسب مدل EMH4-6
  • پمپ افقی طبقاتی استیل Leo لئو سه فاز مدل EMH10-4
  • پمپ افقی طبقاتی استیل Leo لئو سه فاز مدل EMH10-5
  • پمپ افقی طبقاتی استیل Leo لئو سه فاز مدل EMH12-4/4
  • پمپ افقی طبقاتی استیل Leo لئو سه فاز مدل EMH12-5/5
  • پمپ افقی طبقاتی استیل Leo لئو سه فاز مدل EMH16-3
  • پمپ افقی طبقاتی استیل Leo لئو سه فاز مدل EMH16-4

نمودارهای مشخصه هد برحسب دبی، جدول هد برای دبی های مختلف و همچنین جدول ابعاد مدل های مختلف پمپ افقی طبقاتی لئو سری EMH در ادامه آورده شده است.

محصولات پیشنهادی: قیمت پمپ لئو

سری EMH(m)2 پمپ افقی طبقاتی استیل لئو Leo

پمپ افقی طبقاتی استیل لئو

جدول هد و دبی پمپ افقی طبقاتی EMH2 لئو

مدل پمپ توان دبی (مترمکعب بر ساعت) 0 1 1.5 2 2.5 3 3.5 4 4.5
کیلووات (kW) اسب بخار (HP) دبی (لیتر بر دقیقه) 0 16.7 25 33.3 41.7 50 58.3 66.7 75
EMH(m)2-2 0.25 0.33 هد (متر) 17 16 14.5 13.5 12 10.5 8.5 7 4.5
EMH(m)2-3 0.37 0.5 27 24.5 23 20.5 19 17 14 11 7
EMH(m)2-4 0.37 0.5 36 33 31 27.5 25.5 22.5 19 14.5 9.5
EMH(m)2-5 0.55 0.75 44 40 37 33.5 30.5 27 22.5 17 11
EMH(m)2-6 0.75 1 54 49.5 46 41.5 38.5 34 29 21.5 15

پمپ افقی طبقاتی لئو

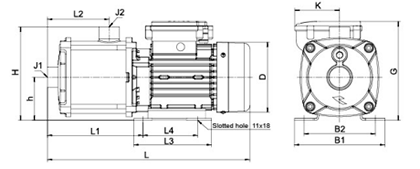

ابعاد پمپ افقی طبقاتی EMH2 لئو

D B2 B1 h H L4 L3 L2 L1 L مدل پمپ
122 125 158 75 163 96 136 72 131 305 EMH(m)2-2
122 125 158 75 163 96 136 72 131 305 EMH(m)2-3
122 125 158 75 163 96 136 90 149 323 EMH(m)2-4
122 125 158 75 163 96 136 108 167 354 EMH(m)2-5
146.5 125 158 75 163 96 136 126 185 382 EMH(m)2-6
محصولات پیشنهادی: خرید پمپ افقی طبقاتی استیل ابارا

سری EMH(m)3 پمپ افقی طبقاتی استیل لئو Leo

پمپ لئو

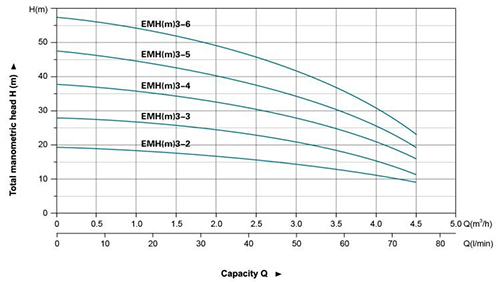

جدول هد و دبی پمپ افقی طبقاتی EMH3 لئو

مدل پمپ توان دبی (مترمکعب بر ساعت) 0 0.5 1 1.5 2 2.5 3 3.5 4 4.5
کیلووات (kW) اسب بخار (HP) دبی (لیتر بر دقیقه) 0 8.4 16.7 25 33.3 41.7 50 58.5 67 75
EMH(m)3-2 0.25 0.3 هد (متر) 19.5 18.5 18 17.5 16.5 15 14.5 13 11 9
EMH(m)3-3 0.37 0.5 29 27.5 26 25.5 24.5 23 21 18 16 12
EMH(m)3-4 0.55 0.75 38 36.5 35.5 34 32 30.5 28 25 21 16
EMH(m)3-5 0.55 0.75 47.5 46 44.5 42.5 40 37.5 34 29 24 19
EMH(m)3-6 0.75 1 57.5 55.5 53.5 52 49 45 42 35 29 23

پمپ افقی طبقاتی لئو

ابعاد پمپ افقی طبقاتی EMH3 لئو

D B2 B1 h H L4 L3 L2 L1 L مدل پمپ
122 125 158 75 163 96 136 72 131 305 EMH(m)3-2
122 125 158 75 163 96 136 72 131 305 EMH(m)3-3
122 125 158 75 163 96 136 90 149 305 EMH(m)3-4
122 125 158 75 163 96 136 108 167 305 EMH(m)3-5
146.5 125 158 75 163 96 136 126 185 305 EMH(m)3-6
محصولات پیشنهادی: فروش پمپ افقی طبقاتی استیل لیو EDH

سری EMH(m)4 پمپ افقی طبقاتی استیل لئو Leo

پمپ لئو

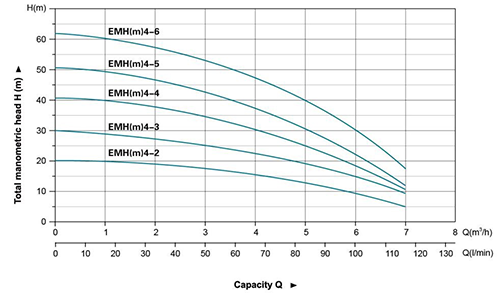

جدول هد و دبی پمپ افقی طبقاتی EMH4 لئو

مدل پمپ توان دبی (مترمکعب بر ساعت) 0 1 2 3 4 4.5 5 6 7
کیلووات (kW) اسب بخار (HP) دبی (لیتر بر دقیقه) 0 16.7 33.3 50 67 75 83 100 117
EMH(m)4-2 0.37 0.5 هد (متر) 20 19.5 18.5 17 15.5 14.5 13 9.5 5
EMH(m)4-3 0.55 0.75 30 29 27.4 25 22.5 21 18.5 13 10
EMH(m)4-4 0.75 1 40 38.5 36.5 34.5 30.5 29 26 19 10
EMH(m)4-5 0.75 1 50 47.5 45.5 42.5 37.5 35.5 32 23 12
EMH(m)4-6 1.1 1.5 61.5 59 56 53 47.5 45 41 30.5 17

پمپ افقی طبقای لئو

ابعاد پمپ افقی طبقاتی EMH4 لئو

D B2 B1 h H L4 L3 L2 L1 L مدل پمپ
122 125 158 75 163 96 136 75 134 308.5 EMH(m)4-2
122 125 158 75 163 96 136 75 134 321 EMH(m)4-3
146.5 125 158 75 163 96 136 93 152 349 EMH(m)4-4
146.5 125 158 75 163 96 136 111 170 367 EMH(m)4-5
167 140 178 75 178 125 155 129 188 411 EMH(m)4-6
محصولات پیشنهادی: خرید پمپ استخری لئو

نامگذاری سری EMH پمپ افقی طبقاتی لئو

در شکل زیر نحوه نام گذاری پمپ افقی طبقاتی استیل لئو را می توانید مشاهده کنید.

نام گذاری پمپ افقی طبقاتی لئو

کاربرد پمپ افقی طبقاتی لئو EMH

  1. جهت افزایش و تقویت فشار در ساختمان های مسکونی، تجاری و اداری
  2. در کاربردهای آبیاری زمین های کشاورزی، باغات و گلخانه ها
  3. در سیستم های تهویه مطبوع و سیستم های گرمایشی
  4. استخر پرورش ماهی
  5. پمپ مورد استفاده در کارواش ها

مشخصات فنی پمپ افقی طبقاتی لئو EMH

  • دبی: حداقل 4.5 تا حداکثر 24 مترمکعب بر ساعت
  • هد: حداکثر 65 متر
  • حداکثر مکش: 8 متر
  • حداکثر دمای سیال: 60 درجه سانتی گراد
  • حداکثر فشار عملکردی: 8 بار
محصولات پیشنهادی: قیمت پمپ افقی طبقاتی استیل پنتاکس

مشخصات الکتروموتور پمپ افقی طبقاتی لئو EMH

  • توان: 0.25 الی 1.5 کیلووات
  • کلاس حفاظتی: IPX4
  • کلاس عایق: F
  • حداکثر دمای محیط: 40 درجه سانتی گراد
  • سیم پیچی الکتروموتور از جنس مسی

قطعات یدکی پمپ افقی طبقاتی لئو (EMH)

  1. بدنه: استیل 304
  2. پروانه: استیل 304
  3. شفت: استیل 304
  4. سیل مکانیکی: سرامیک/ کربن

در شکل زیر قطعات تشکیل دهنده پمپ افقی طبقاتی لئو شماره گذاری شده و در جدول جنس آنها آورده شده است:

پمپ لئو

Material Part شماره قطعه نام قطعه جنس قطعه
ADC 12 Pump cover 1 کاور پمپ آلومینیوم ADC 12
AISI 304 Pump body 2 بدنه پمپ استیل 304
AISI 304 Diffuser 1 3 دیفیوزر 1 استیل 304
Q235 Steel Base 4 پایه استیل Q235
AISI 304 Diffuser 2 5 دیفیوزر 1 استیل 304
AISI 304 Impeller 6 پروانه استیل 304
AISI 304 Sleeve 7 بوش استیل 304
AISI 304 Diffuser 3 8 دیفیوزر 3 استیل 304
SIC/Carbon Mechanical Seal 9 مکانیکال سیل کربن/سرامیک
NBR O-Ring 10 اورینگ لاستیک نیتریل
AISI 304 Bracket cover 11 کاور براکت استیل 304
ADC 12 Bracket 12 براکت آلومینیوم ADC 12
  Rotor 13 روتور
  Terminal box 14 جعبه برق
  Stator 15 استاتور
  Bearing 16 یاتاقان
ADC 12 Rear cover 17 کاور انتهایی آلومینیوم ADC 12
PP Fan 18 فن پلی پروپیلن
PP Fan cover 19 کاور فن پلی پروپیلن

شرکت و فروشگاه اینترنتی کالاصنعتی انواع مدل های مختلف پمپ افقی طبقاتی لئو Leo سری EMH را با ضمانت 2 ساله و خدمات پس از فروش 10 ساله به مشتریان عزیز ارائه می دهد. جهت مشاوره و خرید پمپ افقی طبقاتی لئو EMH می‌توانید با کارشناسان بخش پمپ کالاصنعتی تماس حاصل فرمایید.
