یکی از پمپهای پرمصرف و کاربردی شرکت لئو LEO که در سیستمهای تصفیه آب صنعتی و خانگی، آب شیرین کنها، بوستر پمپ آتش نشانی و خانگی، دیگهای تغذیه بخار در موتورخانهها، بویلرها، صنایع مرتبط پتروشیمی، تصفیه خانههای آب و فاضلاب، آبیاری تحت فشار (بارانی یا قطره ای، سیستم گردش آب برای خنک کاری و ... مورد استفاده قرار میگیرد، پمپهای تیپ ECH (افقی طبقاتی استیل 304) است. با توجه به چند طبقه بودن این نوع از پمپها، برای افزایش فشار سیال کاری از چند پروانه استفاده شده است. پمپهای سری ECH لئو از طریق کد زیر شناسایی میشوند. بدنه این نوع پمپها از استیل 304 و چدن و پروانه آنها نیز از استیل 304 است.
جهت مشاوره، خرید و دریافت کاتالوگ پمپ افقی طبقاتی استیل لئو میتوانید با کارشناسان بخش پمپ کالا صنعتی تماس گرفته و از آنها راهنمایی بگیرید. مشخصات فنی مختصری از انواع مدل های مختلف پمپ افقی طبقاتی استیل لئو ECH تک فاز و سه فاز در جداول زیر آورده شده است.
پمپ طبقاتی افقی لئو ECH(m) تک فاز
پمپ طبقاتی افقی لئو ECH سه فاز
پمپ طبقاتی افقی لئو ECH(m)-F تک فاز
پمپ طبقاتی افقی لئو ECH-F سه فاز
مدل های پمپ افقی طبقاتی استیل لئو Leo سری ECH
- پمپ افقی طبقاتی استیل Leo لئو 0.75 اسب تک فاز ECHm 2-40
- پمپ افقی طبقاتی استیل Leo لئو 0.75 اسب تک فاز ECHm 2-50
- پمپ افقی طبقاتی استیل Leo لئو 1 اسب تک فاز ECHm 2-60
- پمپ افقی طبقاتی استیل Leo لئو 0.75 اسب تک فاز ECHm 4-30
- پمپ افقی طبقاتی استیل Leo لئو 1 اسب تک فاز ECHm 4-40
- پمپ افقی طبقاتی استیل Leo لئو 1.5 اسب تک فاز ECHm 4-50
- پمپ افقی طبقاتی استیل Leo لئو 1.5 اسب تک فاز ECHm 4-60
- پمپ افقی طبقاتی استیل Leo لئو 1.5 اسب سه فاز ECH 4-60
- پمپ افقی طبقاتی استیل Leo لئو 2 اسب سه فاز ECH 10-40
- پمپ افقی طبقاتی استیل Leo لئو 3 اسب سه فاز ECH 10-50
- پمپ افقی طبقاتی استیل Leo لئو 4 اسب سه فاز ECH 15-30
- پمپ افقی طبقاتی استیل Leo لئو 5.5 اسب سه فاز ECH 15-40
- پمپ افقی طبقاتی استیل Leo لئو 5.5 اسب سه فاز ECH 20-40
جهت دریافت کاتالوگ و لیست قیمت پمپ های لئو از جمله پمپ سانتریفیوژ افقی طبقاتی لئو سری ECH می توانید با کارشناسان فروش پمپ کالاصنعتی تماس حاصل فرمائید. شرکت کالاصنعتی نمایندگی رسمی محصولات لئو در ایران می باشد که انواع مدل های پمپ لئو در سری های مختلف را با ضمانت 2 ساله و خدمات پس از فروش 10 ساله ارائه می کند.
تفاوت پمپ لئو در سری ECH و ECHS
همانطور که در شکل نشان داده شده است نصب این نوع پمپها به صورت افقی است و توانایی پمپاژ آب تا دمای 85 درجه سانتیگراد را دارد و در دو تیپ ECH و ECHS طراحی و در اختیار مشتریان قرار گرفته است. اگر تا به اینجا قصد خرید پمپهای سری ECH و ECHS لئو دارید میتوانید با کارشناسان کالا صنعتی در تماس باشید. کارشناسان فروش مجموعه کالا صنعتی علاوه بر تامین محصولات لئو با قیمت پمپ مناسب میتوانند شما را در زمینه انتخاب پمپ راهنمایی کنند. در پمپهای لئو تیپ ECH، قسمت بدنه پمپ از جنس چدن (رنگ مشکی) و بخشهای هیدرولیکی (پروانه و دیفیوزر) از جنس استیل 304 است. در طرف مقابل تیپ ECHS کاملا از جنس استیل 304 است. مزیت تیپ دوم نسبت به تیپ اول مقاومت بیشتر در برابر خوردگی، زنگ زدگی و افزایش عمر مفید است. بنابراین میتوان انتظار داشت هزینه تمام شده در سری ECHS نسبت به ECH بیشتر باشد. با توجه به بازدهی بالا (مصرف انرژی پایین)، پمپهای لئو تیپ ECH و ECHS به طور وسیع مورد استفاده قرار گرفته است.
تفاوت پمپ لئو در سری ECH و ECHm
برق ورودی به پمپهای لئو افقی طبقاتی سری ECH به صورت سه فاز و در طرف مقابل برای ECHm به صورت تکفاز است.
مشخصات الکتروموتور پمپهای لئو سری ECH و ECHS
- الکتروموتور با سیم پیچ مس
- دارای محافظ گرما برای موتورهای تکفاز ECHm
- کلاس عایق بندی نوع F و کلاس محافظتی IP55
- ماکزیمم دمای محیط 40 درجه سانتیگراد
نکات مهم نصب و راه اندازی پمپ لئو سری ECH (افقی طبقاتی استیل)
- به منظور جلوگیری از خطرات احتمالی و نصب بهتر حتما دیتاشیت و کاتالوگ محصول را مطالعه کنید.
- به منظور جهت جلوگیری کاویتاسیون (حباب زایی) در این نوع از پمپها به میزان مکش سیال در ورودی پمپ دقت شود.
- با توجه به اینکه ورود ذرات جامد و معلق در سیال ممکن است به پمپ آسب برساند، در ورودی پمپ فیلتر نصب شود. نصب فیلتر موجب کاهش آسیب به پمپ و افزایش عمر آن میشود.
- الکتروپمپ و لولههای متصل به آن در ورودی و خروجی قبل از نصب و روشن کردن هواگیری شوند.
- لوله ورودی و خروجی متناسب با اندازه پمپ انتخاب شوند.
- در هنگام نصب پمپ لئو سه فاز ECH و ECHS حتما به سربندی نوع ستاره و مثلث توجه کنید.
مشخصات پمپ لئو تیپ ECH2 و ECHm2
پمپهای لئو سری ECH از 2 تا 6 پروانه تولید میشود. پمپ ECH2-20 و ECHm2-20 (سه فاز و تکفاز) به عنوان پایین ترین توان ممکن، ماکزیمم هد و دبی 16 متر و 60 لیتر بر دقیقه را تولید میکنند. همچنین پمپ لئو ECH2-60 و ECHm2-60 به عنوان پمپ دارای بیشترین توان، ماکزیمم هد و دبی 55 متر و 60 لیتر بر دقیقه را تولید میکنند. در تصاویر بعد به ترتیب نمودار آبدهی-هد پمپهای تیپ ECH2 و ECHm2 و جدول وزن و ابعاد پمپهای لئو تیپ ECH2 و ECHm2 نشان داده شده است.
مدل پمپ |
توان |
دبی (مترمکعب بر ساعت) |
0 |
0.6 |
1.2 |
1.8 |
2.4 |
3 |
3.6 |
کیلووات (kW) |
اسب بخار (HP) |
دبی (لیتر بر دقیقه) |
0 |
10 |
20 |
30 |
40 |
50 |
60 |
ECH(m)2-20 |
0.37 |
0.5 |
هد (متر) |
18 |
16 |
15 |
13 |
12 |
10 |
8 |
ECH(m)2-30 |
0.37 |
0.5 |
27 |
24 |
22 |
20 |
18 |
16 |
12 |
ECH(m)2-40 |
0.55 |
0.75 |
35 |
33 |
30 |
26 |
24 |
21 |
16 |
ECH(m)2-50 |
0.55 |
0.75 |
45 |
40 |
37 |
33 |
30 |
24 |
19 |
ECH(m)2-60 |
0.75 |
1 |
53 |
50 |
45 |
40 |
36 |
30 |
23 |
مدل پمپ |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
B1 |
B2 |
H |
H1 |
A1 |
A2 |
ECH(m)2-20 |
333 |
75 |
64 |
103.5 |
160 |
103.5 |
130 |
108 |
200 |
90 |
G1 |
G1 |
ECH(m)2-30 |
352 |
93.5 |
82.5 |
122 |
160 |
122 |
130 |
108 |
200 |
90 |
G1 |
G1 |
ECH(m)2-40 |
370 |
112 |
101 |
140.5 |
160 |
140.5 |
130 |
108 |
200 |
90 |
G1 |
G1 |
ECH(m)2-50 |
389 |
130.5 |
119.5 |
159 |
160 |
159 |
130 |
108 |
200 |
90 |
G1 |
G1 |
ECH(m)2-60 |
407 |
149 |
138 |
177.5 |
160 |
177.5 |
130 |
108 |
200 |
90 |
G1 |
G1 |
مشخصات پمپ لئو تیپ ECH4 و ECHm4
پمپهای افقی طبقاتی استیل لئو سری ECH از 2 تا 6 پروانه تولید میشود. پمپ ECH4-20 و ECHm4-20 به عنوان پایین ترین توان ممکن ماکزیمم هد و دبی 17 متر و 177 لیتر بر دقیقه را تولید میکنند. همچنین پمپ لئوECH4-60 و ECHm4-60 به عنوان پمپ دارای بیشترین توان، ماکزیمم هد و دبی 55 متر و 117 لیتر بر دقیقه را تولید میکنند. در تصاویر بعد به ترتیب نمودار آبدهی-هد پمپهای تیپ ECH4 و ECHm4 و جدول وزن و ابعاد پمپهای لئو تیپ ECH4 و ECHm4 نشان داده شده است.
مدل پمپ |
توان |
دبی (مترمکعب بر ساعت) |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
کیلووات (kW) |
اسب بخار (HP) |
دبی (لیتر بر دقیقه) |
0 |
17 |
33 |
50 |
67 |
83 |
100 |
117 |
ECH(m)4-20 |
0.55 |
0.75 |
هد (متر) |
18 |
17 |
16 |
15 |
13 |
12 |
10 |
8 |
ECH(m)4-30 |
0.55 |
0.75 |
28 |
27 |
25 |
23 |
21 |
19 |
16 |
13 |
ECH(m)4-40 |
0.75 |
1 |
38 |
36 |
34 |
32 |
28 |
26 |
22 |
17 |
ECH(m)4-50 |
1.1 |
1.5 |
48 |
46 |
43 |
40 |
36 |
33 |
28 |
21 |
ECH(m)4-60 |
1.1 |
1.5 |
58 |
55 |
52 |
48 |
43 |
39 |
33 |
26 |
مدل پمپ |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
B1 |
B2 |
H |
H1 |
A1 |
A2 |
ECH(m)4-20 |
342 |
85.5 |
74.5 |
114 |
160 |
114 |
130 |
108 |
200 |
90 |
G1 1⁄4 |
G1 |
ECH(m)4-30 |
370 |
113 |
102 |
141.5 |
160 |
141.5 |
130 |
108 |
200 |
90 |
G1 1⁄4 |
G1 |
ECH(m)4-40 |
398 |
140.5 |
129.5 |
169 |
160 |
169 |
130 |
108 |
200 |
90 |
G1 1⁄4 |
G1 |
ECH(m)4-50 |
426 |
168 |
157 |
196.5 |
160 |
196.5 |
130 |
108 |
200 |
90 |
G1 1⁄4 |
G1 |
ECH(m)4-60 |
453 |
195.5 |
184.5 |
224 |
160 |
224 |
130 |
108 |
200 |
90 |
G1 1⁄4 |
G1 |
مشخصات پمپ لئو تیپ ECH10 و ECHm10
پمپهای افقی طبقاتی استیل لئو سری ECH از 1 تا 5 پروانه تولید میشود. پمپ ECH10-10 و ECHm10-10 به عنوان پایین ترین توان ممکن ماکزیمم هد و دبی 9.1 متر و 183 لیتر بر دقیقه را تولید میکنند. همچنین پمپ لئوECH10-50 و ECHm10-50 به عنوان پمپ دارای بیشترین توان، ماکزیمم هد و دبی 48 متر و 200 لیتر بر دقیقه را تولید میکنند. در تصاویر بعد به ترتیب نمودار آبدهی-هد پمپهای تیپ ECH10 و ECHm10 و جدول وزن و ابعاد پمپهای لئو تیپ ECH10 و ECHm10 نشان داده شده است.
مدل پمپ |
توان |
دبی (مترمکعب بر ساعت) |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
کیلووات (kW) |
اسب بخار (HP) |
دبی (لیتر بر دقیقه) |
0 |
17 |
33 |
50 |
67 |
83 |
100 |
117 |
133 |
150 |
167 |
183 |
200 |
ECH(m)10-10 |
0.75 |
1 |
هد (متر) |
10.1 |
10 |
9.8 |
9.7 |
9.6 |
9.4 |
9.1 |
8.7 |
8.2 |
7.7 |
6.8 |
5.8 |
4.8 |
ECH(m)10-20 |
0.75 |
1 |
19.5 |
19.3 |
19 |
18.9 |
18.7 |
18.4 |
17.9 |
17.1 |
16.3 |
15.3 |
14 |
12.5 |
10.6 |
ECH(m)10-30 |
1.1 |
1.5 |
29.3 |
28.9 |
28.6 |
28.5 |
28.3 |
27.7 |
27.1 |
26.3 |
24.9 |
23.4 |
21.4 |
19.3 |
16.9 |
ECH(m)10-40 |
1.5 |
2 |
40 |
40 |
39.6 |
39.7 |
39.8 |
39.2 |
38.6 |
37.6 |
35.9 |
33.9 |
31.2 |
28.2 |
24.6 |
ECH(m)10-50 |
2.2 |
3 |
49.9 |
49.6 |
49.2 |
48.9 |
49.1 |
48.6 |
47.8 |
46.4 |
44.4 |
42.2 |
39.5 |
35.9 |
31.1 |
مدل پمپ |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
B1 |
B2 |
H |
H1 |
A1 |
A2 |
ECH(m)10-10 |
398 |
122 |
111 |
120 |
160 |
120 |
130 |
108 |
235 |
110 |
G1 1⁄2 |
G1 1⁄4 |
ECH(m)10-20 |
398 |
122 |
111 |
120 |
160 |
120 |
130 |
108 |
235 |
110 |
G1 1⁄2 |
G1 1⁄4 |
ECH(m)10-30 |
428 |
152 |
141 |
150 |
160 |
150 |
130 |
108 |
235 |
110 |
G1 1⁄2 |
G1 1⁄4 |
ECH(m)10-40 |
530 |
194 |
183 |
187 |
160 |
187 |
130 |
108 |
244 |
110 |
G1 1⁄2 |
G1 1⁄4 |
ECH(m)10-50 |
560 |
224 |
213 |
217 |
160 |
217 |
130 |
108 |
244 |
110 |
G1 1⁄2 |
G1 1⁄4 |

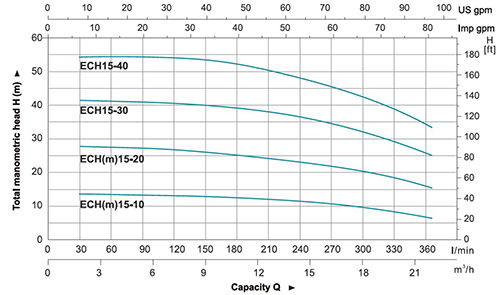

مشخصات پمپ لئو تیپ ECH15 و ECHm15
پمپهای افقی طبقاتی استیل لئو سری ECH از 1 تا 4 پروانه تولید میشود. پمپ ECH15-10 و ECHm15-10 به عنوان پایین ترین توان ممکن ماکزیمم هد و دبی 12.4 متر و 350 لیتر بر دقیقه را تولید میکنند. همچنین پمپ لئوECH10-40 و ECHm10-40 به عنوان پمپ دارای بیشترین توان، ماکزیمم هد و دبی 52 متر و 350 لیتر بر دقیقه را تولید میکنند. در تصاویر بعد به ترتیب نمودار آبدهی-هد پمپهای تیپ ECH15 و ECHm15 و جدول وزن و ابعاد پمپهای لئو تیپ ECH15 و ECHm15 نشان داده شده است.
مدل پمپ |
توان |
دبی (مترمکعب بر ساعت) |
0 |
3 |
6 |
9 |
12 |
15 |
18 |
21 |
کیلووات (kW) |
اسب بخار (HP) |
دبی (لیتر بر دقیقه) |
0 |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
ECH(m)15-10 |
1.1 |
1.5 |
هد (متر) |
13.9 |
13.5 |
13.1 |
12.4 |
11.6 |
10.6 |
9.4 |
8.2 |
ECH(m)15-20 |
2.2 |
3 |
27.8 |
27.5 |
26.7 |
25.6 |
24.1 |
22.7 |
21.1 |
18.8 |
ECH15-30 |
3 |
4 |
42.1 |
40.9 |
39.8 |
38.7 |
36.9 |
34.9 |
31.9 |
28.5 |
ECH15-40 |
4 |
5.5 |
55.5 |
54.3 |
52.8 |
51.8 |
49.7 |
46.8 |
42.9 |
38.3 |
مدل پمپ |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
B1 |
B2 |
H |
H1 |
A1 |
A2 |
ECH(m)15-10 |
419 |
142 |
131 |
138 |
160 |
142 |
130 |
108 |
235 |
110 |
G2 |
G2 |
ECH(m)15-20 |
485 |
149 |
138 |
138 |
160 |
142 |
130 |
108 |
244 |
110 |
G2 |
G2 |
ECH15-30 |
546 |
192 |
172 |
190 |
230 |
185 |
180 |
140 |
261 |
120 |
G2 |
G2 |
ECH15-40 |
591 |
237 |
217 |
190 |
230 |
230 |
180 |
140 |
261 |
120 |
G2 |
G2 |
مشخصات پمپ لئو تیپ ECH20 و ECHm20
پمپهای افقی طبقاتی استیل لئو سری ECH از 1 تا 4 پروانه تولید میشود. پمپ ECH20-10 و ECHm20-10 به عنوان پایین ترین توان ممکن ماکزیمم هد و دبی 12 متر و 467 لیتر بر دقیقه را تولید میکنند. همچنین پمپ لئو ECH10-50 و ECHm10-50 به عنوان پمپ دارای بیشترین توان، ماکزیمم هد و دبی 53 متر و 200 لیتر بر دقیقه را تولید میکنند. در تصاویر بعد به ترتیب نمودار آبدهی-هد پمپهای تیپ ECH20 و ECHm20 و جدول وزن و ابعاد پمپهای لئو تیپ ECH20 و ECHm20 نشان داده شده است.
مدل پمپ |
توان |
دبی (مترمکعب بر ساعت) |
0 |
4 |
8 |
12 |
16 |
20 |
24 |
28 |
کیلووات (kW) |
اسب بخار (HP) |
دبی (لیتر بر دقیقه) |
0 |
67 |
133 |
200 |
267 |
333 |
400 |
467 |
ECH(m)20-10 |
1.1 |
1.5 |
هد (متر) |
13.6 |
13.3 |
12.8 |
12.1 |
10.8 |
9.5 |
7.8 |
5.7 |
ECH(m)20-20 |
2.2 |
3 |
28.5 |
27.8 |
27 |
26.1 |
24.4 |
22.4 |
19.8 |
17.2 |
ECH20-30 |
4 |
5.5 |
42.5 |
41.6 |
40.9 |
39.9 |
38 |
35.5 |
31.4 |
26.9 |
ECH20-40 |
4 |
5.5 |
56.6 |
55.2 |
54.2 |
52.7 |
50.1 |
45.9 |
40.3 |
34 |
مدل پمپ |
L1 |
L2 |
L3 |
L4 |
L5 |
B1 |
B2 |
H |
H1 |
A1 |
A2 |
ECH(m)20-10 |
510 |
222 |
125 |
150 |
139.5 |
180 |
140 |
217.5 |
90 |
G2 |
G2 |
ECH(m)20-20 |
525.5 |
246 |
140 |
180 |
139.5 |
205 |
160 |
224.5 |
100 |
G2 |
G2 |
ECH20-30 |
623.5 |
303.5 |
140 |
180 |
184.5 |
230 |
160 |
254.5 |
112 |
G2 |
G2 |
ECH20-40 |
669 |
349 |
140 |
180 |
230 |
230 |
190 |
254.5 |
112 |
G2 |
G2 |
جنس قطعه
|
نام قطعه
|
شماره قطعه
|
PART
|
MATERIAL
|
استیل 235
|
صحفه تحتانی
|
1
|
Bottom Plate
|
Q235
|
چدن/استیل304
|
واسطه
|
2
|
Support
|
CAST IRON / AISI304
|
|
استاتور
|
3
|
Stator
|
|
ABS
|
جعبه برق
|
4
|
Terminal Box
|
ABS
|
|
بلبرینگ
|
5
|
Bearing
|
|
|
روتور
|
6
|
Rotor
|
|
آلومینیوم سخت کاری شده
|
کاور انتهایی
|
7
|
Rear Cover
|
ZL102
|
PP
|
فن
|
8
|
FAN
|
PP
|
گالوانیزه
|
کاور فن
|
9
|
Fan Cover
|
08F
|
کربن /سرامیک
|
آب بند مکانیکی
|
10
|
Mechanical Seal
|
Carbon / Ceramic
|
استیل304
|
دیفیوزر
|
11
|
Diffuser
|
AISI304
|
استیل304
|
بوش
|
12
|
Sleeve
|
AISI304
|
استیل304
|
پروانه
|
13
|
Imoeller
|
AISI304
|
چدن/استیل304
|
بدنه پمپ
|
14
|
Pump Body
|
CAST IRON / AISI304
|
