در بسیاری از کسب و کارها و کاربردها مانند مراکز داده، مراکز درمانی و صنایع حساس، دسترسی بدون وقفه به انرژی الکتریکی بسیار حیاتی است و قطع ناگهانی برق حتی در کوتاه مدت باعث اختلال در فرایندهای کاری آنها میشود. همان طور که میدانیم برای تامین برق اضطراری از موتور برق یا ژنراتور استفاده میشود. به طور معمول با قطع مدار برق شهری، برق اضطراری بهطور دستی وارد مدار میشود، بنابراین در این فاصله زمانی، دسترسی تجهیزات به برق قطع میگردد. اما راهکاری که برای این مشکل وجود دارد استفاده از تابلو انتقال خودکار برق یا تابلو ATS است.
در بعضی از دیزل ژنراتورها، تابلو ATS روی خود دستگاه تعبیه شده یا به درخواست مشتری نصب میشود. همچنین بر روی بدنه بسیاری از انواع موتور برق، پورت ATS تعبیه شده و برخی مدلها نیز به تابلو ATS مجهز اند.
در این مقاله با تابلو ATS آشنا میشویم و به کاربردها، مزایا و ملاحظات مربوط به این تجهیز میپردازیم. در صورتی که شما نیز ژنراتوری در اختیار دارید پیشنهاد میکنیم این مقاله و دیگر مقالات ژنراتور و موتور برق را از دست ندهید.
ATS دقیقاً چیست؟

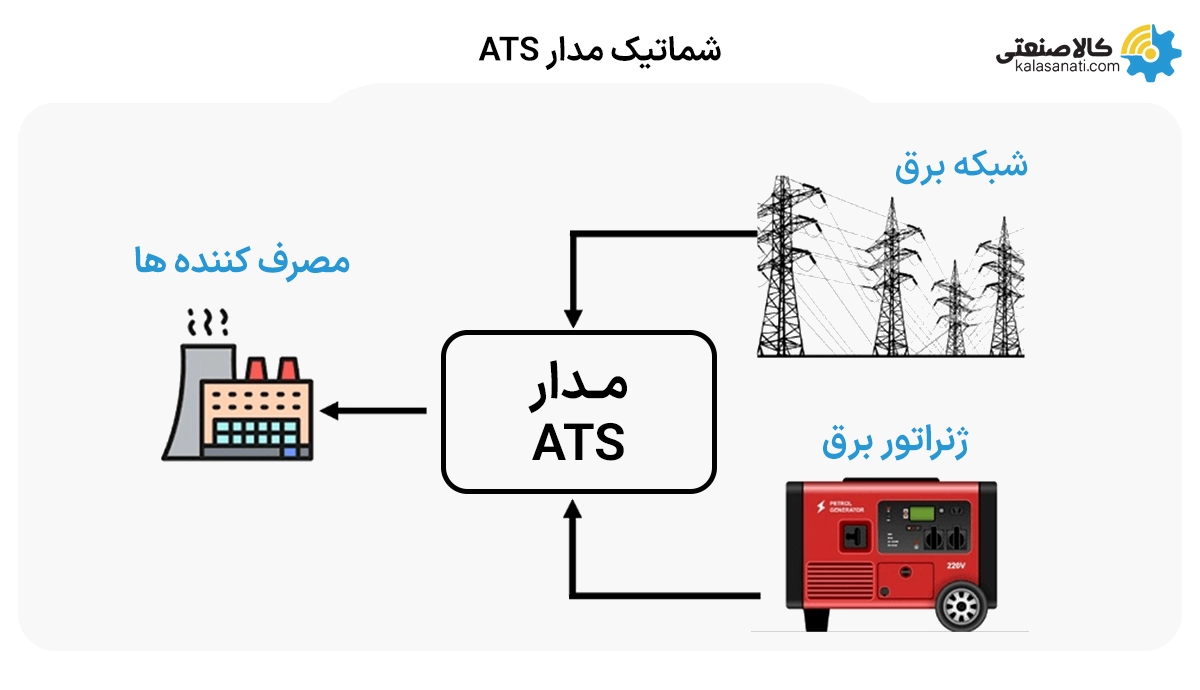

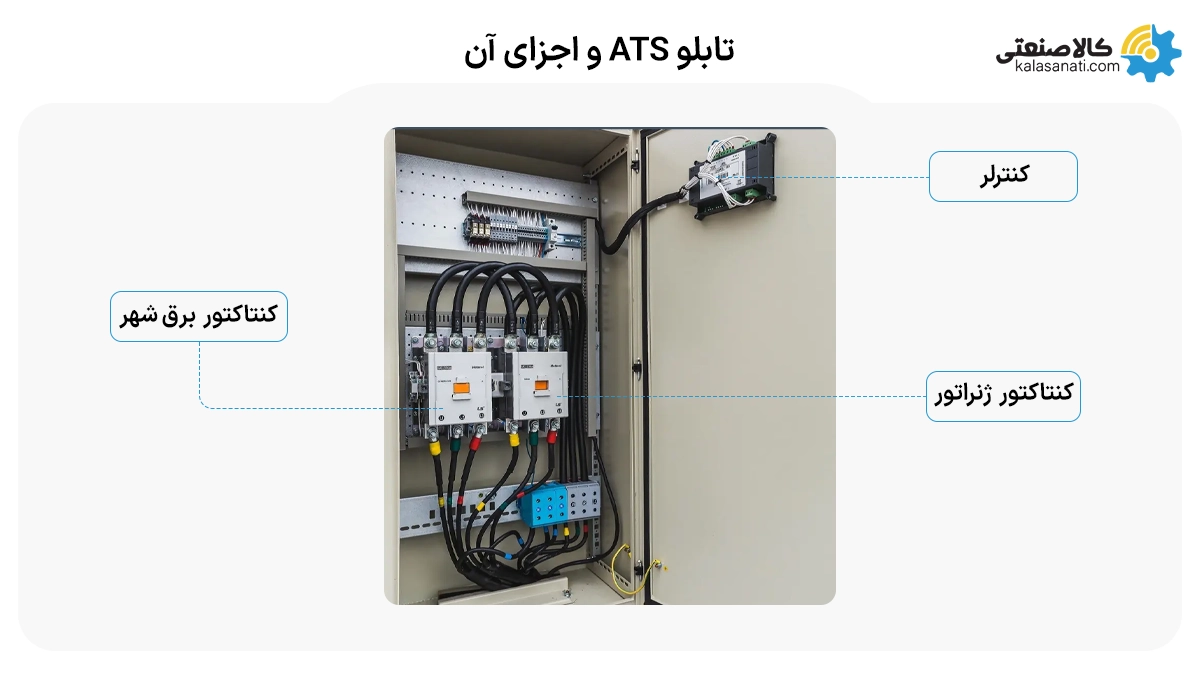

تابلو برق ATS یا (Automatic Transfer Switch) نام کلید اتوماتیک تراموا یا سوئیچ انتقال خودکار نیز شناخته میشود. این تابلو شامل قطعات مختلفی از قبیل کنتاکتور کنترلر، رله، و نیز قطعات حفاظتی میشود و به طور خودکار بین دو منبع تغذیه برق سوئیچ میکند. این دو منبع معمولاً عبارتاند از:
- منبع اصلی برق: برق شهری یا شبکهای که به طور معمول استفاده میشود.
- منبع پشتیبان: معمولاً یک ژنراتور اضطراری است، اما ممکن است UPS (منبع تغذیه بدون وقفه) یا یک موتور برق باشد.
تابلو ATS به طور مداوم ولتاژ و فرکانس منبع اصلی برق را پایش میکند و به محض اینکه تشخیص دهد منبع اصلی دچار قطعی، افت ولتاژ شدید، یا نوسانات خارج از محدوده مجاز شده است، بلافاصله بار الکتریکی (مصرفکنندهها) را از منبع اصلی جدا و به منبع پشتیبان وصل میکند. این فرآیند به صورت خودکار و در کمترین زمان ممکن (معمولاً در چند میلیثانیه تا چند ثانیه) انجام میشود تا اختلال در کارکرد دستگاههای متصل به حداقل برسد. پس از بازگشت برق سالم به منبع اصلی، ATS مجدداً بار را به منبع اصلی منتقل کرده و منبع پشتیبان را خاموش میکند.
چرا به تابلو ATS نیاز داریم؟
اهمیت ATS در حفظ پیوستگی و پایداری جریان برق در مواقع بحرانی نهفته است. دلایل اصلی نیاز به این سیستم عبارتاند از:
- جلوگیری از وقفه در عملیات: در صنایعی مانند مراکز داده، بیمارستانها، کارخانجات تولیدی و مراکز مخابراتی، حتی چند دقیقه قطع برق میتواند خسارات مالی هنگفتی به بار آورد یا عملیات حیاتی را مختل کند.
- حفاظت از تجهیزات حساس: تجهیزات الکترونیکی و دیجیتال مدرن نسبت به نوسانات و قطعی برق بسیار حساس هستند. ATS با اطمینان از تغذیه پایدار، از آسیب دیدن این تجهیزات جلوگیری میکند.
- افزایش قابلیت اطمینان سیستم برق: با داشتن یک منبع پشتیبان و مکانیزم انتقال خودکار، قابلیت اطمینان کلی سیستم برقرسانی به طور چشمگیری افزایش مییابد.
- نیازهای قانونی و استانداردی: در برخی صنایع و تأسیسات، داشتن سیستم برق اضطراری مطابق با استانداردها الزامی است.
در صورتی که برای شبکه برق اضطراری خود به دنبال موتور برقهای مجهز به سیستم اتوماتیک هستید، مدلهای زیر به صورت پیشفرض همراه با تابلو ATS فابریک ارائه میشوند:
موتور برق بنزینی استارتی تک فاز 9.5 کیلووات پوتر
- ماکزیمم توان: 9.5 کیلووات
- آمپر خروجی: 38.6 آمپر
- توان دائم: 9 کیلووات
- نوع سیستم راه اندازی: هندلی، استارتی، اتوماتیک
موتور برق بنزینی استارتی تک فاز 10.5 کیلووات پوتر
- ماکزیمم توان: 10.5 کیلووات
- آمپر خروجی: 43.2 آمپر
- توان دائم: 10 کیلووات
- نوع سیستم راه اندازی: هندلی، استارتی، اتوماتیک
عملکرد گام به گام تابلو ATS
تابلو انتقال خودکار در واقع هسته هوشمند سیستم برق اضطراری عمل میکند. فرآیند جابهجایی بین منبع اصلی و منبع پشتیبان صرفاً یک قطع و وصل ساده نیست؛ بلکه یک چرخه دقیق، ایمن و زمانبندیشده است که از بروز هرگونه شوک الکتریکی به تجهیزات جلوگیری میکند. برای درک بهتر این مکانیزم، عملکرد کامل یک تابلو ATS را از لحظه وقوع اختلال در شبکه تا بازگشت شرایط به حالت عادی، در ۹ مرحله زیر خلاصه کردهایم:
- بررسی مداوم: ATS به طور پیوسته ولتاژ و فرکانس منبع اصلی برق را رصد میکند.
- تشخیص خطا: در صورت افت ولتاژ، قطعی کامل برق، یا بروز نوسانات خارج از محدوده تعیین شده، ATS وضعیت غیرعادی را تشخیص میدهد.
- راهاندازی منبع پشتیبان: پس از تشخیص خطا، ATS سیگنالی برای راهاندازی منبع پشتیبان (مثلاً ژنراتور) ارسال میکند.
- پایدار شدن منبع پشتیبان: منتظر میماند تا منبع پشتیبان به ولتاژ و فرکانس پایدار و قابل قبول برسد. این زمان معمولاً چند ثانیه طول میکشد.
- انتقال بار: پس از پایدار شدن منبع پشتیبان، ATS ابتدا بار الکتریکی را از منبع اصلی قطع و سپس آن را به منبع پشتیبان وصل میکند. این عمل سوئیچینگ نام دارد.
- تغذیه از منبع پشتیبان: مصرفکنندهها اکنون از منبع پشتیبان تغذیه میشوند.
- بازگشت منبع اصلی: پس از اینکه منبع اصلی برق به حالت عادی و پایدار بازگشت و برای مدت زمان مشخصی (قابل تنظیم) پایدار ماند، ATS سیگنال را برای بازگشت به حالت عادی دریافت میکند.
- انتقال مجدد بار: ATS ابتدا بار را از منبع پشتیبان قطع و دوباره به منبع اصلی وصل میکند.
- قطع منبع پشتیبان: پس از اطمینان از پایدار بودن منبع اصلی، ATS سیگنالی برای خاموش کردن منبع پشتیبان ارسال میکند (در صورت پیکربندی خودکار).
انواع تابلو های ATS و مقایسه انها
تابلوهای ATS را میتوان بر اساس معیارهای مختلفی دستهبندی کرد. در جدول زیر، مقایسهای بین انواع رایج آنها ارائه شده است:
| نوع ATS / ویژگی |
ATS بسته |
ATS باز |
| نحوه عملکرد |
ابتدا منبع پشتیبان به منبع اصلی متصل (هر دو منبع موازی)، سپس بار منتقل میشود. |
در لحظه انتقال، هر دو منبع برای مدت کوتاهی قطع میشوند. |
| زمان انتقال |
بسیار کوتاه و تقریباً بدون وقفه (میلیثانیه)، ایدهآل برای بارهای بسیار حساس. |
معمولاً کمی طولانیتر (چند ثانیه) به دلیل قطع و وصل متوالی. |
| پیچیدگی و هزینه |
پیچیدهتر، نیاز به همگامسازی دقیق منابع، هزینه بیشتر. |
سادهتر و مقرونبهصرفهتر. |
| کاربرد رایج |
مراکز داده، بیمارستانها، مخابرات، صنایع حساس نیازمند به برق پیوسته |
ساختمانهای مسکونی و اداری، کارخانجات با بارهای استاندارد، سیستمهای روشنایی اضطراری. |
| مزایا |
انتقال بدون وقفه، مناسب برای بارهای فوق حساس، جلوگیری از ریست شدن سیستمها. |
نصب آسان، هزینه کمتر، اطمینان بالا برای اکثر کاربردها. |
| معایب |
پیچیدگی فنی بالا، نیاز به دقت زیاد در تنظیمات، هزینه بالاتر، ریسک بیشتر در صورت عدم همگامسازی صحیح. |
احتمال قطع کوتاه برق برای مصرفکنندهها، مناسب نبودن برای بارهای بسیار حساس. |
آیا نصب سیستم تابلو انتقال برق توجیه اقتصادی دارد؟
تصمیمگیری برای نصب سوئیچ انتقال خودکار در شبکه برق اضطراری، نیازمند بررسی دقیق نقاط قوت و چالشهای این سیستم است. در ادامه، بررسی میکنیم که این تجهیزات چه ارزش افزودهای ایجاد میکنند و چه ملاحظاتی دارند:
مزایای استفاده از ATS
نصب تابلو انتقال خودکار، صرفاً یک هزینه نیست؛ بلکه یک سرمایهگذاری حیاتی برای حفظ سلامت تجهیزات و تداوم کسبوکار شماست. برجستهترین مزایای این سیستم عبارتاند از:
- افزایش چشمگیر اطمینانپذیری برق: تضمین حداقل وقفه در تأمین برق.
- کاهش خسارات مالی و عملیاتی: جلوگیری از توقف تولید، از دست رفتن دادهها و …
- حفاظت از تجهیزات: پیشگیری از آسیبدیدگی دستگاههای حساس و بزرگ.
- عملکرد خودکار و بدون نیاز به اپراتور: کاهش نیاز به دخالت انسانی در مواقع بحرانی.
- قابلیت اطمینان بالا: طراحی شده برای کار در شرایط سخت و اضطراری.
- انعطافپذیری: قابلیت تنظیم زمان انتقال، زمان بازگشت، تاخیر در استارت ، تاخیر در انتقال بار و زمان خنککاری
معایب ATS و ملاحظات
در کنار مزایای زیاد، در استفاده از ATS نکات و ملاحظاتی نیز وجود دارد که باید در تصمیمگیری در نظر گرفته شود:
- هزینه اولیه: بدیهی است که نصب یک سیستم ATS هزینهبر است.
- پیچیدگی نصب: نیاز به دانش فنی و رعایت استانداردها در نصب و سیمکشی.
کاربرد تابلو ATS در صنایع مختلف
نصب تابلو انتقال خودکار در هر مکانی که قطعی برق منجر به خسارت مالی، توقف خدمات یا به خطر افتادن جان افراد شود، یک ضرورت است. مهمترین محیطهایی که به این سیستم نیاز دارند عبارتاند از:
- مراکز داده: برای حفظ پایداری برق سرورها و تجهیزات حیاتی.
- بیمارستانها و مراکز درمانی: برای اطمینان از عملکرد دستگاههای پزشکی و سیستمهای حیاتی.
- صنایع تولیدی و کارخانجات: برای جلوگیری از توقف خط تولید.
- ساختمانهای مسکونی و اداری بلندمرتبه: برای تأمین برق آسانسورها، سیستمهای روشنایی اضطراری و پمپها.
- مراکز مخابراتی و ارتباطی: برای حفظ پایداری شبکهها.
- فرودگاهها و ایستگاههای حمل و نقل: برای سیستمهای ناوبری، روشنایی و اطلاعرسانی.
- تأسیسات نفتی، گازی و پتروشیمی: در محیطهای حساس و حیاتی.
نکات مهم در انتخاب و نصب ATS
خرید و راه اندازی یک سوئیچ انتقال خودکار، تصمیمی کاملا مهندسی و تخصصی است. برای اینکه شبکه برق اضطراری شما بالاترین بازدهی و ایمنی را داشته باشد، رعایت پارامترهای زیر پیش از نصب الزامی است:
- ظرفیت بار: ATS باید قادر به تحمل حداکثر جریان مصرفی کل بار باشد.
- نوع ATS: با توجه به حساسیت بار، باز یا بسته بودن ATS را تعیین کنید.
- سرعت انتقال: زمان انتقال باید با نیازهای سیستم شما مطابقت داشته باشد.
- قابلیت اطمینان و برند: از برندهای معتبر و محصولات با کیفیت استفاده کنید.
- استانداردها: اطمینان حاصل کنید که ATS با استانداردهای ملی و بینالمللی مطابقت دارد.
- نصب تخصصی: نصب باید توسط تکنسینهای مجرب و مطابق با دستورالعملهای سازنده انجام شود.
- محل نصب: تابلو ATS باید در مکانی خشک، با تهویه مناسب و دور از عوامل محیطی آسیبزا نصب شود.
