UPS با ذخیره انرژی در باتری و تبدیل آن به برق قابلاستفاده، هنگام قطع یا اختلال برق از خاموششدن تجهیزات جلوگیری میکند. البته نحوه انجام این فرایند در مدلهای مختلف یکسان نیست و اجزایی مانند باتری، اینورتر و یکسوساز هرکدام نقش مشخصی در آن دارند. در ادامه، طرز کار یو پی اس در حالت عادی و زمان قطع برق، مسیر تبدیل انرژی و تفاوت عملکرد انواع UPS را بررسی میکنیم.

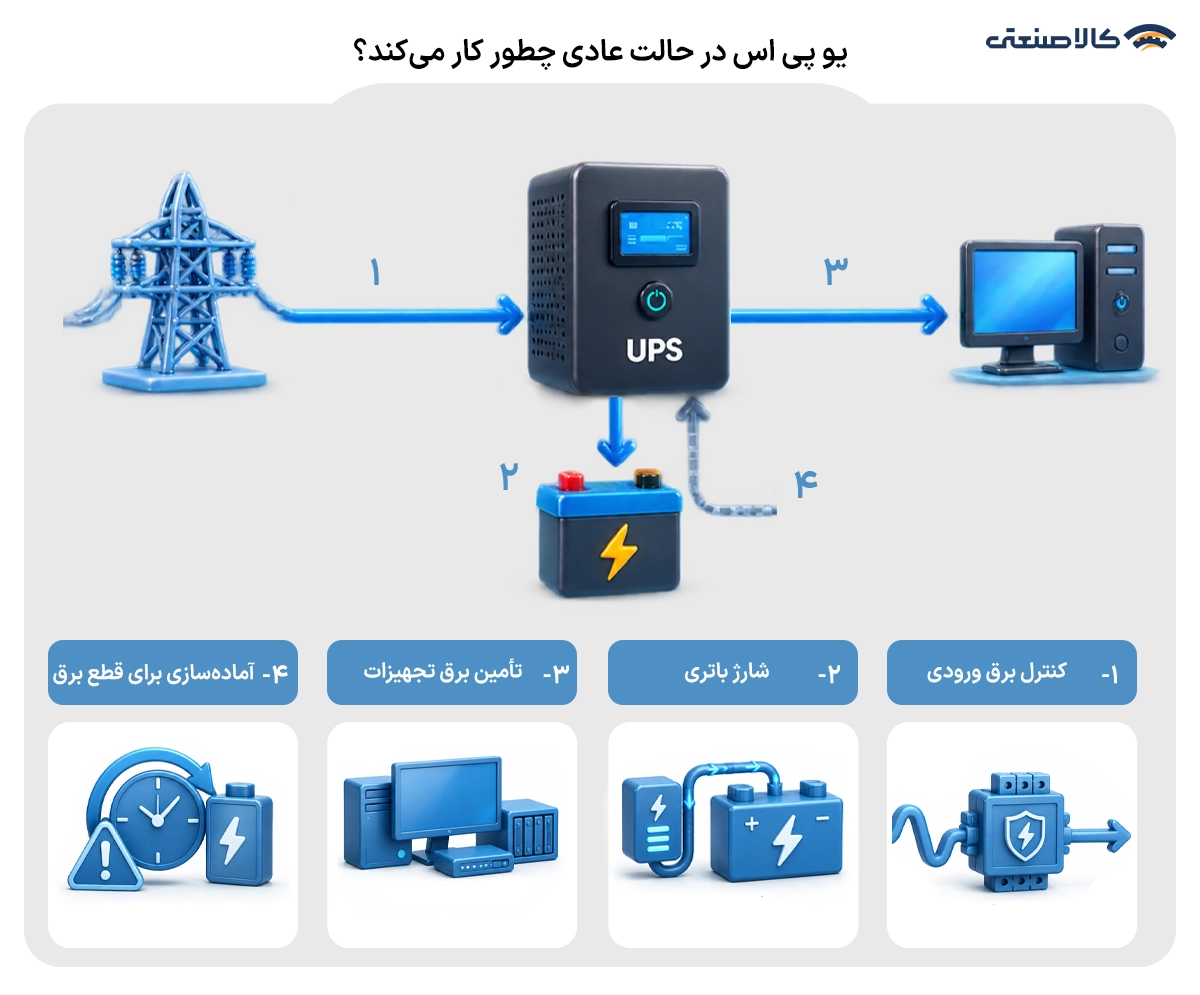

یو پی اس در حالت عادی چطور کار میکند؟
وقتی برق شهری وصل است، UPS فقط یک دستگاه خاموش و منتظرِ قطع برق نیست. در همین زمان، سیستم مشغول کنترل برق ورودی و آماده نگه داشتن باتری برای شرایط اضطراری است. بهطور کلی، در زمان وجود برق شهری نحوه کار UPS به این صورت است:
- کنترل برق ورودی: ولتاژ و فرکانس برق بهصورت مداوم بررسی میشود.
- تأمین برق تجهیزات: بسته به نوع، برق از شبکه یا از مسیر تبدیلشده UPS به تجهیزات میرسد.
- شارژ باتری: بخشی از انرژی ورودی برای شارژ و آماده نگه داشتن باتری استفاده میشود.
- آمادهسازی برای قطع برق: سیستم دائما شرایط ورودی را بررسی میکند تا در صورت بروز اختلال، منبع تغذیه را تغییر دهد.
پس در حالت عادی، یو پی اس سه کار اصلی انجام میدهد؛ مدیریت برق ورودی، شارژ باتری و آماده نگه داشتن سیستم برای زمان قطع یا اختلال برق. همین آمادهبهکاری است که باعث میشود هنگام قطع برق، تجهیزات بتوانند بدون وقفه جدی به کار خود ادامه دهند.
نکته: در برخی کاربردها استفاده همزمان از UPS و موتور برق راهکار مناسبتری است. این تجهیز میتواند در لحظات ابتدایی قطع برق، جریان بدون وقفه را فراهم کند و موتور برق پس از راهاندازی، انرژی موردنیاز برای مدت طولانیتر را تأمین کند.
هنگام قطع برق چه اتفاقی در UPS میافتد؟
بهترین راهکار برای جلوگیری از خرابی تجهیزات برقی در زمان قطعی ناگهانی برق، استفاده از یو پی اس است. این ابزار از خاموش شدن ناگهانی تجهیزات در زمان قطعی، جلوگیری کرده و به صورت خودکار وارد مدار میشود. همچنین قیمت یو پی اس نسبت به انواع تجهیزات دیگری که چنین عملکردی را دارند، پایینتر و اقتصادیتر است.
وقتی برق شهری قطع میشود، این تجهیز باید در مدت بسیار کوتاهی منبع انرژی تجهیزات را از برق شبکه به باتری تغییر دهد. این فرآیند بهصورت خودکار انجام میشود و کاربر معمولا فقط متوجه ادامه کار دستگاههای متصل میشود.

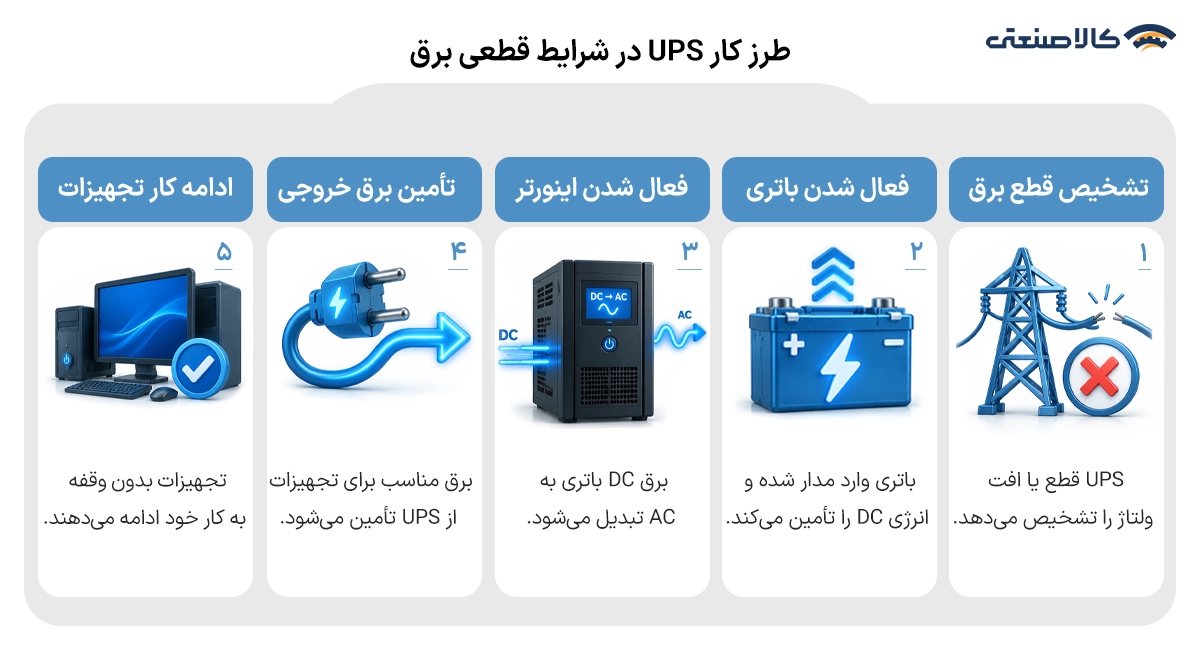

عملکرد یو پی اس هنگام قطع برق را میتوان در چند مرحله توضیح داد:
- تشخیص قطع برق: این دستگاه بهطور مداوم برق ورودی را بررسی میکند. به محض قطع شدن برق یا خارج شدن ولتاژ از محدوده مجاز، مدار کنترل دستگاه این اختلال را تشخیص میدهد.
- فعال شدن باتری: پس از تشخیص اختلال، باتری وارد مدار میشود و انرژی ذخیرهشده خود را در اختیار UPS قرار میدهد. باتری این انرژی را بهصورت جریان مستقیم یا DC تأمین میکند.
- فعال شدن اینورتر: از آنجا که تجهیزات معمولا به برق AC نیاز دارند، انرژی DC باتری باید به برق متناوب تبدیل شود. این کار توسط اینورتر انجام میشود.
- تأمین برق خروجی: اینورتر انرژی باتری را به برق AC با ولتاژ و فرکانس مناسب تبدیل میکند و برق موردنیاز تجهیزات از خروجی UPS تأمین میشود.
- ادامه کار تجهیزات: تا زمانی که ظرفیت باتری اجازه دهد، این وسیله برق تجهیزات را تأمین میکند. مدت زمان این پشتیبانی به ظرفیت باتری و میزان مصرف تجهیزات بستگی دارد.
مسیر تبدیل انرژی در UPS چگونه است؟

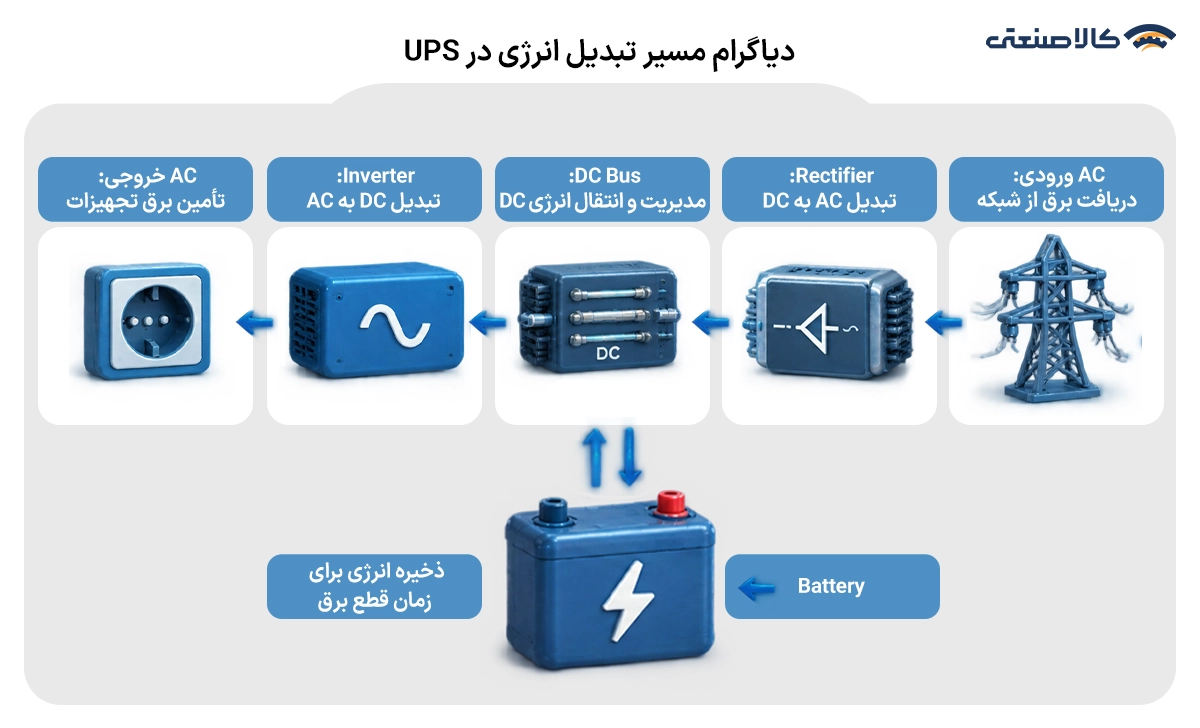

برای درک بهتر مراحل کار این تجهیز میتوان مسیر انرژی را از ورودی تا خروجی دنبال کرد. اگرچه طراحی مدلهای مختلف این تجهیز با یکدیگر تفاوت دارد، مسیر اصلی انرژی در یک سیستم متداول را میتوان به شکل دیاگرام زیر در نظر گرفت:
- ورود برق AC: برق شهری بهصورت جریان متناوب AC وارد UPS میشود. در این مرحله، سیستم کنترل شرایط ورودی مانند ولتاژ و فرکانس را بررسی میکند. در برخی مدلها، مدارهای حفاظتی نیز برای کنترل شرایط غیرعادی ورودی فعال هستند.
- تبدیل و مدیریت انرژی: بسته به نوع و طراحی تجهیز، بخشی از انرژی ورودی به DC تبدیل میشود. این انرژی برای شارژ باتری مورد استفاده قرار میگیرد. در انواع آنلاین، یکسوساز یا Rectifier نقش مهمی در تبدیل AC ورودی به DC دارد.
- ذخیره انرژی در باتری:انرژی الکتریکی به شکل DC در باتری ذخیره میشود. باتری تا زمانی که برق شبکه مناسب است، شارژ شده و آماده تأمین انرژی در زمان قطع برق باقی میماند.
- تأمین انرژی DC برای اینورتر: هنگام قطع برق، باتری انرژی ذخیرهشده خود را در اختیار بخش DC سیستم قرار میدهد. در این مرحله، اینورتر وظیفه تبدیل انرژی DC به AC را بر عهده دارد.
- تولید برق AC در خروجی: اینورتر جریان مستقیم باتری را به جریان متناوب تبدیل میکند تا ولتاژ و فرکانس موردنیاز تجهیزات فراهم شود. کیفیت عملکرد این بخش تأثیر مستقیمی بر کیفیت برق خروجی UPS دارد.
نقش باتری و اینورتر در عملکرد UPS چیست؟
باتری و اینورتر دو بخش کلیدی در فرآیند تأمین برق پشتیبان هستند، اما وظایف کاملا متفاوتی دارند.
- نقش باتری: باتری وظیفه ذخیره انرژی را بر عهده دارد. در زمان وجود برق شهری، باتری توسط مدار شارژر شارژ میشود و انرژی لازم برای زمان قطع برق را در خود ذخیره میکند. زمانی که منبع اصلی از دسترس خارج شود، باتری انرژی DC موردنیاز سیستم را تأمین میکند.
نکته: نوع و ظرفیت باتری نیز مستقیما بر مدت زمان پشتیبانی دستگاه تأثیر دارد. برای شناخت تفاوت ساختار، ظرفیت و ویژگیهای باتریها، بررسی مقاله تفاوت انواع باتری یو پی اس میتواند در انتخاب سیستم مناسب کمککننده باشد.
- نقش اینورتر: اینورتر وظیفه تبدیل انرژی DC به AC را دارد. خروجی باتری برای بسیاری از تجهیزات بهصورت مستقیم قابل استفاده نیست؛ بنابراین اینورتر با استفاده از مدارهای سوئیچینگ و کنترل الکترونیکی، جریان DC را به AC تبدیل میکند.
یو پی اس چگونه از تجهیزات در برابر مشکلات برق محافظت میکند؟
این دستگاه تنها برای زمان قطع کامل برق استفاده نمیشود. یکی از کاربردهای مهم آن، مدیریت اختلالات و ناپایداریهای موجود در شبکه برق است.
- افت ولتاژ یکی از مشکلات رایج شبکه است. اگر ولتاژ برای مدت مشخصی پایینتر از محدوده قابل قبول قرار بگیرد، تجهیزات ممکن است عملکرد عادی خود را از دست بدهند. یو پی اس با توجه به نوع و طراحی خود میتواند این وضعیت را تشخیص داده و با استفاده از مدارهای اصلاح ولتاژ یا در شرایط شدیدتر با استفاده از باتری، خروجی مناسبتری ایجاد کند.
- افزایش ولتاژ نیز میتواند برای تجهیزات الکترونیکی مشکلساز باشد. سیستم کنترل دستگاه شرایط ورودی را پایش میکند و در مدلهایی که قابلیت تنظیم ولتاژ دارند، تلاش میشود ولتاژ خروجی در محدوده مناسب نگه داشته شود.
- موضوع دیگر، نویز و اختلالات الکتریکی است. نویز میتواند ناشی از تجهیزات مختلف متصل به شبکه، بارهای موتوری، کلیدزنی یا سایر عوامل باشد. در مدلهای دارای طراحی مناسب، فرآیند تبدیل و بازسازی برق میتواند به کاهش تأثیر بخشی از این اختلالات بر بار کمک کند.

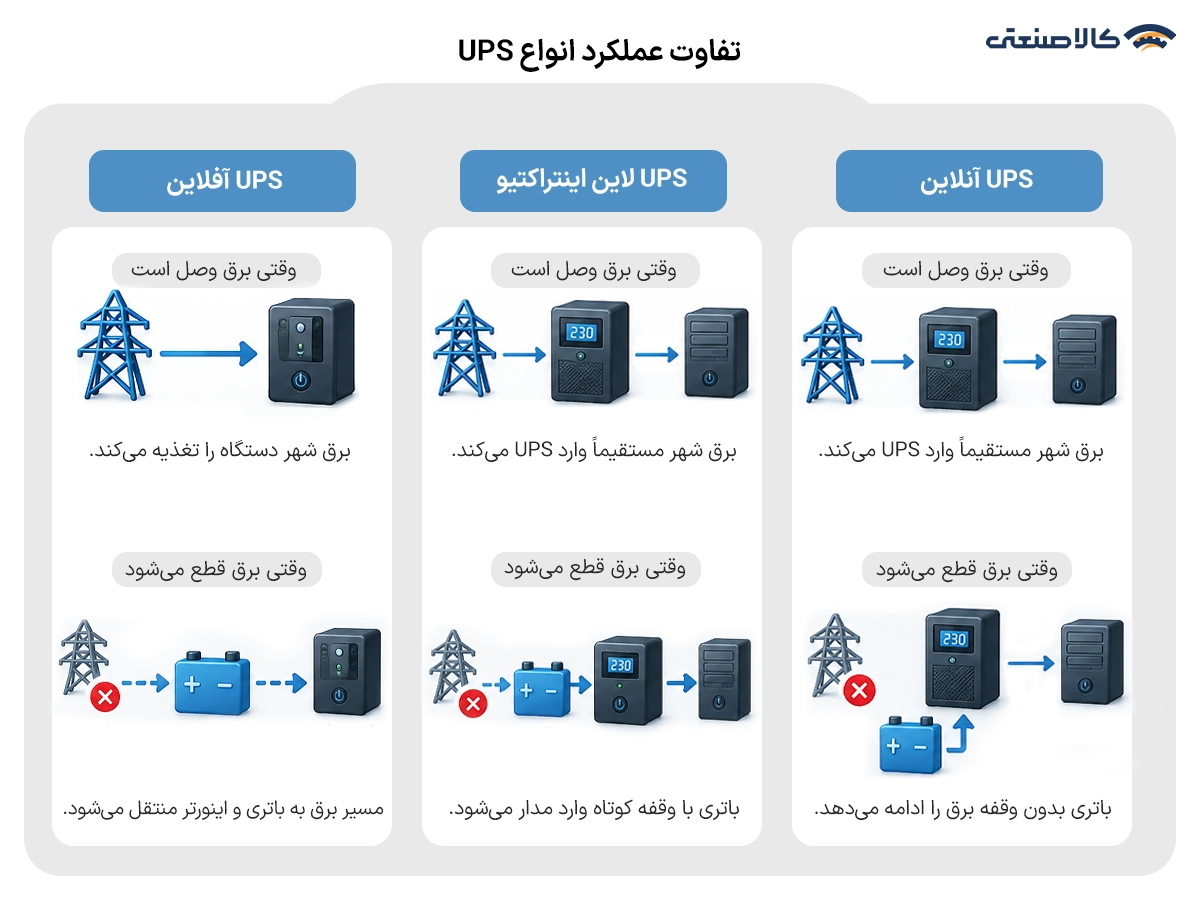

تفاوت عملکرد انواع UPS
تفاوت اصلی دستگاههای مختلف را میتوان با بررسی مسیر برق در حالت عادی و هنگام قطع برق متوجه شد. سه معماری رایج شامل آنلاین، لاین اینتراکتیو و آفلاین است.
یو پی اس آنلاین چگونه کار میکند؟
در مدل آنلاین، برق ورودی ابتدا توسط یکسوساز از AC به DC تبدیل میشود. سپس این انرژی در باس DC قرار گرفته و اینورتر آن را دوباره به AC تبدیل میکند.
در این ساختار، اینورتر همیشه در مسیر برق خروجی قرار دارد. باتری نیز به بخش DC متصل است و زمانی که برق شهری وجود دارد، شارژ میشود.
با قطع برق، باتری انرژی موردنیاز باس DC را تأمین میکند و اینورتر بدون تغییر اساسی در مسیر خروجی، تولید برق AC را ادامه میدهد.
یو پی اس لاین اینتراکتیو چگونه کار میکند؟
در مدل لاین اینتراکتیو، در شرایط عادی برق شهری بخش اصلی انرژی موردنیاز تجهیزات را تأمین میکند و باتری در وضعیت شارژ قرار دارد.
این نوع معمولا از مدار تنظیم ولتاژ نیز استفاده میکند تا نوسانات مشخصی از ولتاژ ورودی را اصلاح کند.
وقتی برق قطع شود یا شرایط ورودی از محدوده قابل قبول خارج شود، باتری وارد مدار شده و اینورتر انرژی DC باتری را به AC تبدیل میکند تا خروجی همچنان برای تجهیزات تأمین شود.
یو پی اس آفلاین چگونه کار میکند؟
در نوع آفلاین، تجهیزات در حالت عادی مستقیما از برق شبکه تغذیه میشوند. باتری و اینورتر در حالت آماده بهکار قرار دارند.
هنگام قطع برق، سیستم ابتدا اختلال را تشخیص میدهد و سپس مسیر تغذیه را به باتری و اینورتر منتقل میکند.
بنابراین، تفاوت عملکرد این سه نوع یو پی اس را میتوان در یک جمله خلاصه کرد؛ در مدل آنلاین، اینورتر دائما برق خروجی را تولید میکند؛ در لاین اینتراکتیو، اینورتر در شرایط اختلال وارد فرآیند تأمین انرژی میشود؛ و در آفلاین، مسیر اصلی در حالت عادی برق شبکه است و هنگام قطع برق به باتری و اینورتر منتقل میشود.
پس از شناخت تفاوت مدلهای آنلاین، لاین اینتراکتیو و آفلاین، میتوان گزینهها را براساس حساسیت تجهیزات، توان مصرفی و مدتزمان پشتیبانی مقایسه کرد.
چرا شناخت طرز کار UPS برای انتخاب بهتر مهم است؟
در این مقاله بررسی کردیم که یو پی اس در زمان عادی چگونه برق ورودی را کنترل و باتری را شارژ میکند و پس از قطع برق، چطور با کمک باتری و اینورتر برق موردنیاز دستگاههای متصل را تأمین میکند. همچنین دیدیم که تفاوت مدلهای آنلاین، لاین اینتراکتیو و آفلاین فقط به ساختار داخلی آنها محدود نمیشود و روی زمان انتقال، کیفیت برق خروجی و میزان حفاظت از تجهیزات اثر میگذارد.
بنابراین انتخاب بهترین UPS صرفا با توجه به توان نامی دستگاه انجام نمیشود و نوع بار، حساسیت تجهیزات، مدت زمان پشتیبانی و شرایط شبکه برق نیز باید در نظر گرفته شود. اگر برای انتخاب یا خرید UPS به راهنمایی بیشتری نیاز دارید، میتوانید با کارشناسان کالاصنعتی تماس بگیرید و پیش از خرید، مشخصات فنی گزینههای مناسب را بررسی کنید.
یو پی اس در زمان قطع برق چگونه عمل میکند؟
پس از قطع برق یا خارج شدن ولتاژ از محدوده مجاز، UPS اختلال را تشخیص میدهد و انرژی ذخیرهشده در باتری را وارد مدار میکند. سپس اینورتر، برق DC باتری را به برق AC تبدیل کرده و از طریق خروجی در اختیار تجهیزات قرار میدهد.
آیا UPS همیشه باتری را مصرف میکند؟
خیر. در حالت عادی، باتری UPS معمولا در حال شارژ یا آمادهبهکار است و مصرف اصلی آن در زمان قطع برق یا بعضی شرایط غیرعادی شبکه اتفاق میافتد.
تفاوت عملکرد مدل آنلاین و لاین اینتراکتیو چیست؟
در مدل آنلاین، برق ورودی ابتدا به DC و سپس توسط اینورتر دوباره به AC تبدیل میشود و اینورتر بهصورت مداوم در مسیر خروجی قرار دارد. در نوع لایناینترکتیو، تجهیزات در شرایط عادی از برق شبکه تغذیه میشوند و هنگام قطع برق یا اختلال قابلتوجه، باتری و اینورتر وارد مدار میشوند.
یو پی اس در زمان وصل بودن برق چه کاری انجام میدهد؟
UPS در حالت عادی وضعیت برق ورودی را کنترل میکند، باتری را شارژ نگه میدارد و سیستم را برای قطع احتمالی برق آماده میکند.
