بلبرینگ چیست؟

بلبرینگ ها قطعاتی هستند که کمک می کنند اجسام بچرخند. ماشین هایی که از بلبرینگ استفاده می کنند شامل خودرو، هواپیما، ژنراتور برق و ... است. آنها حتی در لوازم خانگی که همه ما هر روز از آنها استفاده می کنیم مانند یخچال، جاروبرقی و تهویه مطبوع استفاده می شوند. به این ترتیب، انواع ماشین ها به شفت‌های زیادی برای چرخش نیاز دارند، به این معنی که تقریباً همیشه از بلبرینگ ها استفاده می شود. در نگاه اول، بلبرینگ ها ممکن است مانند قطعات مکانیکی ساده به نظر برسند، اما ما بدون بلبرینگ نمی توانیم به خوبی زندگی کنیم. بلبرینگ ها، قطعاتی هستند که عناصر غلتان آن ها به صورت توپ است. این بلبرینگ ها در نوع تک ردیفه و دو ردیفه موجود است.

معرفی بلبرینگ و کاربرد آن ها در 6 دقیقه

اگر زمان کافی برای خواندنن مقاله ندارید؛ پیشنهاد میکنیک پادکست زیر را گوش کنید.

اجزای بلبرینگ

1. رینگ داخلی
2. رینگ خارجی
3. عناصر غلتان
4. قفسه بلبرینگ
5. آب بند

البته باید گفت آب بند ها در تمامی بلبرینگ ها استفاده نمی شوند و از اجزا اصلی بلبرینگ محسوب نمی شود.

کاربردهای بلبرینگ

در صنایع و برنامه های کابردی و به طور کلی در اکثر کاربردهایی که شامل قطعات متحرک می شوند مانند: فن کامپیوتر، هوافضا، چرخ، بسیاری از یویوها، پمپ گریز از مرکز، لوکوموتیو راه آهن، کشاورزی، موتورهای برقی، فرآوری مواد غذایی، گیربکس صنعتی، ماشین آلات، جابجایی مواد، پزشکی، چاپ، پمپ ها، راه آهن و حمل و نقل، انرژی باد و ... به منظور کاهش اصطکاک چرخشی و تحمل بارهای شعاعی و محوری استفاده میشوند.

انواع بلبرینگ ها

در ادامه لیست انواع بلبرینگ های موجود در بازار همراه با معرفی کامل ارائه میشود.

1. بلبرینگ شیار عمیق
2. بلبرینگ تماس زاویه ای
3. بلبرینگ خود تنظیم
4. بلبرینگ کف گرد

بلبرینگ شیار عمیق

این بلبرینگ ها بیشترین کاربرد را در میان بلبرینگ ها دارند و دارای ساختار ساده ای هستند. کد فنی بلبرینگ های شیار عمیق با عدد 6 شروع می شود و اصطلاحا به این بلبرینگ ها، بلبرینگ های سری 6 هزاری گفته می شود. بلبرینگ شیار عمیق خود به دو دسته تقسیم می شوند که عبارت اند از:

1. بلبرینگ شیار عمیق تک ردیفه
2. بلبرینگ شیار عمیق دو ردیفه

بلبرینگ شیار عمیق تک ردیفه

بلبرینگ شیار عمیق تک ردیفه همانطور که از نام آن مشخص است دارای یک ردیفه از عناصر غلتان هستند. این بلبرینگ ها قابلیت تحمل بار شعاعی سنگین و بار محوری کمتر از یک جهت را دارد. این بلبرینگ ها در قفسه های متفاوت و به صورت باز (بدون آب بند) یا آب بندی شده طراحی و تولید می شوند.

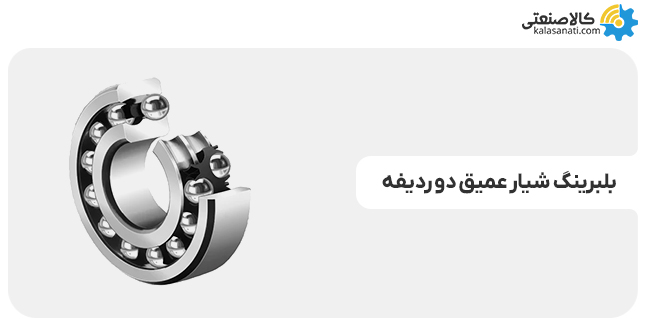

بلبرینگ شیار عمیق دو ردیفه

این بلبرینگ شیار عمیق از دو ردیف عناصر غلتان تشکیل شده اند. بلبرینگ شیار عمیق دو ردیفه قابلیت تحمل بار بیشتری نسبت به سری تک ردیفه دارد و همچنین می تواند بارهای محوری را از هر دو جهت تحمل کند.

ویژگی های بلبرینگ شیار عمیق

در جدول زیر ویژگی ها، مزایا، معایب و برخی از کاربردهای انواع بلبرینگ های شیار عمیق را مشاهده می کنید.

بلبرینگ تماس زاویه ای

این سری از بلبرینگ ها می توانند بارهای محوری و شعاعی را به صورت همزمان تحمل کنند. دلیل نامگذاری این بلبرینگ ها، زاویه دو رینگ داخلی و خارجی نسبت به یکدیگر است. بلبرینگ تماس زاویه ای خود به سه دسته تقسیم می شود که عبارت اند از:

1. بلبرینگ تماس زاویه ای تک ردیفه
2. بلبرینگ تماس زاویه ای دو ردیفه
3. بلبرینگ تماس زاویه ای چهار نقطه تماسی

بلبرینگ تماس زاویه ای تک ردیفه

بلبرینگ تماس زاویه ای تک ردیفه قابلیت تحمل همزمان بارهای شعاعی و محوری از یک طرف را دارد. این سری از بلبرینگ های تماس زاویه ای به صورت باز (بدون آب بند) یا آب بندی شده و با قفسه های متفاوت طراحی و تولید می شوند.

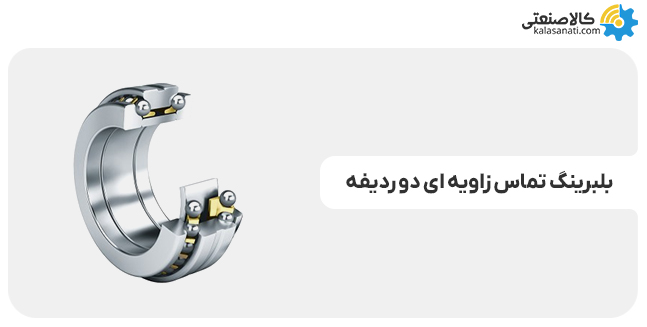

بلبرینگ تماس زاویه ای دو ردیفه

نوع دو ردیفه بلبرینگ های تماس زاویه ای فضای بیشتری را نسبت به نوع تک ردیفه بلبرینگ های تماس زاویه ای تک ردیفه اشغال می کنند ولی می توانند همزمان بارهای شعاعی و محوری را در هر دو جهت تحمل کنند.

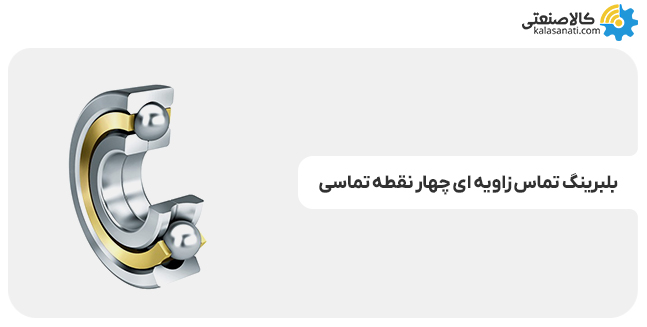

بلبرینگ تماس زاویه ای چهار نقطه تماسی

این سری از بلبرینگ های تماس زاویه ای تک ردیفه هستند و به صورت باز و تنها در قفسه های برنجی یا پلی آمید تولید می شوند. بلبرینگ چهار نقطه تماسی می تواند بارهای محوری سنگین از هر دو جهت و بارهای شعاعی سبک را تحمل کند.

ویژگی های بلبرینگ تماس زاویه ای

در جدول زیر ویژگی ها، مزایا، معایب و برخی از کاربردهای انواع بلبرینگ های تماس زاویه ای را مشاهده می کنید.


شماره فنی بلبرینگ تماس زاویه ای

شماره فنی این دسته از بلبرینگ ها با عدد ۷ شروع میشوند. این بلبرینگ قابلیت تحمل بار شعاعی کمتر از بلبرینگ های شیار عمیق و قابلیت تحمل بار محوری هم اندازه بلبرینگ های شیار عمیق و فقط در یک جهت (جهت مخالف) را دارد. محدوده سرعت این بلبرینگ ها سرعت متوسط است.

کارکرد بیرینگ تماس زاویه ای

در بیرینگ های تماس زاویه ای بین زاویه 15 تا 40 درجه هر چقدر سمت زاویه بیشتر پیش برویم، میزان بار پذیری محوری این بیرینگ افزایش پیدا می‌کند و هر چقدر به سمت زاویه کمتر برویم، میزان بار پذیری شعاعی این بیرینگ افزایش پیدا می‌کند. بیرینگ استانداردی که بدون اعلام زاویه در بازار فروش می‌رود، بیرینگی است که زاویه ۳۵ درجه دارد. به این معنی که تقریباً حد یکسانی از بار محوری و بار شعاعی را تحمل می کنند. اما اگر بخواهید از این بیرینگ در کاربردهای خاص تر استفاده کنید و میزان تحمل بار محوری و شعاعی را کم یا زیاد کنید آن موقع باید از بیرینگ های با پسوند خرید کنید.

بلبرینگ خود تنظیم

بلبرینگ های خود تنظیم همگی دو ردیفه هستند و قابلیت تحمل بار بالایی دارند. این بلبرینگ ها برای کاربردهایی که شفت دچار ناهمترازی هایی است مناسب می باشد. بلبرینگ خود تنظیم می توانند بارهای شعاعی بسیار سنگین و بار محوری از هر دو طرف را تحمل کنند و همچنین کمترین اصطکاک را میان سایر بلبرینگ ها دارند.

شماره فنی بلبرینگ خود تنظیم

شماره فنی این دسته از بلبرینگ ها با عدد 1 شروع میشوند. این بلبرینگ ها دو ردیفه هستند و به این جهت تعداد عناصر غلتان بیشتری دارند. قابلیت تحمل بار شعاعی خیلی سنگین و قابلیت تحمل بار محوری کم و از هر دو طرف را دارند. محدوده سرعت این بلبرینگ ها سرعت بالا می باشد.

ویژگی های بلبرینگ خودتنظیم

در جدول زیر ویژگی ها، مزایا، معایب و برخی از کاربردهای انواع بلبرینگ های خودتنظیم را مشاهده می کنید.

بلبرینگ های کف گرد

بلبرینگ های کف گرد قابلیت نصب آسان دارند و رینگ های داخلی، خارجی و عناصر غلتان آن ها قابلیت جدا شدن دارند. بلبرینگ های کف گرد توانایی تحمل بارهای محوری بسیار سنگین را دارند و قابلیت تحمل بارهای شعاعی را ندارند و نمی توانند حتی در معرض بارهای شعاعی قرار بگیرند. بلبرینگ های کف گرد به دو دسته تقسیم می شوند که عبارت اند از:

1. بلبرینگ کف گرد تک جهته
2. بلبرینگ کف گرد دو جهته

بلبرینگ کف گرد تک جهته

بلبرینگ کف گرد تک جهته، همانطور که از نام آن ها پیدا است می توانند بارهای محوری را فقط در یک جهت تحمل کنند.

بلبرینگ کف گرد دو جهته

این سری از بلبرینگ ها از دو مجموعه عناصر غلتان تشکیل شده اند. بلبرینگ کف گرد دو جهته می تواند بارهای محوری را از هر دو جهت تحمل کند.

ویژگی های بلبرینگ های کف گرد
