کوپلینگ تایری (ELPEX-B) مدل EBWT
کوپلینگ تایری ELPEX-B بسیار انعطاف پذیر و بدون واکنش پیچشی هستند. کوپلینگ های تایری برای جبران ناهماهنگی های زیاد شفت مناسب هستند.
مزایا کوپلینگ تایری مدل EBWT
- کوپلینگ تایری برای نصب به صورت عمودی و یا افقی و یا نصب در هر زاویه ی مورد نیازی مناسب است.
- لاستیک کوپلینگ تایری قابل تعویض است.
- برای معکوس کردن عملیات یا عملیات با تغییر جهت بار مناسب است.
- اگر لاستیک به طور جبران ناپذیری آسیب ببیند یا فرسوده شود، کوپلینگ می تواند به حرکت خود ادامه دهد زیرا قطعات آن با یکدیگر تماس ندارند.
لاستیک کوپلینگ
در جدول زیر اطلاعات لاستیک کوپلینگ تایری آورده شده است.
| مواد |
سختی |
محدوده دما |
| لاستیک طبیعی |
70 Shore A |
50- تا 50+ درجه سانتی گراد |
| لاستیک کلروپرن |
70 Shore A |
15- تا 70+ درجه سانتی گراد |

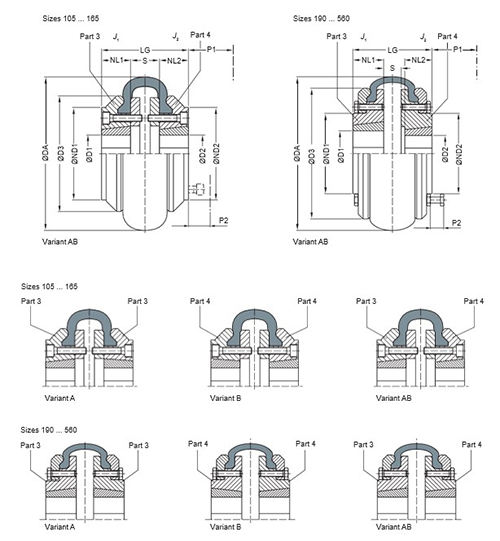

این سری از کوپلینگ های تایری یه صورت اتصال دو شفت با بوش های مخروطی ساخته می شوند. این سری از کوپلینگ های تایری در سه نوع ساخته و جفت می شوند که عبارت اند از:
- نوع A: کوپلینگ 3 تیکه – 3 تیکه
- نوع B: کوپلینگ 4 تکه – 4 تکه
- نوع AB: کوپلینگ 3 تکه – 4 تکه
3 تیکه: در مورد 3 تکه، بوش مخروطی از سمت نمای انتهای شفت به داخل پیچ می شود. نیمه کوپلینگ باید قبل از فشار دادن ماشین‌های متصل به هم نصب شود.
4 تیکه: در مورد 4 تکه، بوش مخروطی از سمت محفظه دستگاه پیچ می شود. اگر فضای کافی وجود نداشته باشد، بوش های مخروطی را نمی توان از این طرف نصب کرد. علاوه بر فضای مناسب برای پیچ و مهره های بوش مخروطی، فضای ابزار اتصال (پیچ گوشتی افست) نیز باید در نظر گرفته شود. در مورد کوپلینگ نوع EBWT، 3 تکه و 4 تکه را می توان در صورت نیاز ترکیب کرد.
جدول اطلاعات این کوپلینگ در زیر آورده شده است.
گشتاور جرمی اینرسی
J1/J2
Kgm2 |
ابعاد بر حسب میلی متر |
سایز بوش مخروطی |
نوع |
گشتاور نامی
TKN
نیوتن متر |
سایز |
| LG |
P2 |
P1 |
S |
D3 |
NL1/NL2 |
ND1/ND2 |
DA |
D1، D2 |
| max |
min |
| 0.0009 |
66 |
35 |
29 |
22 |
82 |
22 |
- |
104 |
25 |
10 |
1008 |
3 |
24 |
105 |
| 4 |
| 0.0019 |
75 |
35 |
38 |
25 |
100 |
25 |
80 |
134 |
32 |
11 |
1210 |
3 |
66 |
135 |
| 4 |
| 0.0049 |
83 |
35 |
38 |
33 |
125 |
25 |
103 |
165 |
42 |
14 |
1610 |
3 |
125 |
165 |
| 4 |
| 0.0085 |
87 |
35 |
42 |
23 |
145 |
32 |
80 |
187 |
50 |
14 |
2012 |
3 |
250 |
190 |
| 38 |
25 |
42 |
14 |
1610 |
4 |
| 0.017 |
115 |
35 |
48 |
25 |
168 |
45 |
98 |
211 |
60 |
16 |
2517 |
3 |
380 |
210 |
| 89 |
42 |
32 |
50 |
14 |
2012 |
4 |
| 0.019 |
119 |
35 |
48 |
27 |
188 |
46 |
108 |
235 |
60 |
16 |
2517 |
3 |
500 |
235 |
| 4 |
| 0.5 |
129 |
35 |
55 |
27 |
216 |
51 |
120 |
254 |
75 |
25 |
3020 |
3 |
680 |
255 |
| 117 |
48 |
45 |
113 |
60 |
16 |
2517 |
4 |
| 0.075 |
129 |
35 |
55 |
25 |
233 |
52 |
134 |
280 |
75 |
25 |
3020 |
3 |
880 |
280 |
| 4 |
|
| 0.11 |
161 |
35 |
67 |
29 |
264 |
66 |
140 |
314 |
100 |
35 |
3225 |
3 |
1350 |
315 |
| 131 |
55 |
51 |
75 |
25 |
3020 |
4 |
|
| 0.26 |
162 |
35 |
67 |
32 |
311 |
65 |
178 |
359 |
100 |
35 |
3525 |
3 |
2350 |
360 |
| 4 |
|
| 0.44 |
184 |
35 |
80 |
30 |
345 |
77 |
200 |
402 |
115 |
40 |
4030 |
3 |
3800 |
400 |
| 4 |
|
| 0.8 |
224 |
35 |
89 |
46 |
398 |
89 |
210 |
470 |
125 |
55 |
4535 |
3 |
6300 |
470 |
| 4 |
|
| 1.5 |
226 |
35 |
89 |
48 |
429 |
89 |
208 |
508 |
125 |
55 |
4535 |
3 |
9300 |
510 |
| 4 |
|
| 2 |
259 |
35 |
92 |
55 |
474 |
102 |
224 |
562 |
125 |
70 |
5040 |
3 |
11500 |
560 |
| 4 |
|
