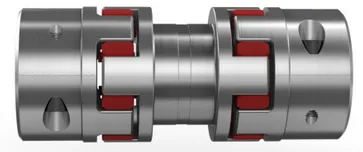

کوپلینگ روتکس یکی از محبوب ترین کوپلینگ های انعطاف پذیر الاستومری است. این کوپلینگ در طرح ها و ابعاد متفاوت تولید می شوند و در صنعت امروزی بسیار پرکاربرد است. کوپلینگ روتکس به صورت فشرده طراحی شده است و می تواند گشتاور های بالا را انتقال دهد و به لطف قطعه الاستومری بین دو هاب این کوپلینگ می تواند نیروهای ضربه ای را تحمل کند. کوپلینگ روتکس برای هر طیفی از ماشین آلات و کاربردهای صنعتی مناسب است و مانند کوپلینگ KB بسیار پرکاربرد است. اغلب برای کاربرد هایی که کوپلینگ KB تواند پاسخگویی ندارد از کوپلینگ روتکس استفاده می شود. کوپلینگ روتکس از سه قسمت که شامل دو هاب و یک قطعه الاستومری بین دو هاب می باشد، تشکیل شده است. تصویر قطعات کوپلینگ روتکس در زیر آورده شده است.

مشخصات فنی کوپلنگ روتکس
جنس کوپلینگ های روتکس ROTEX چدن است و در صورت درخواست تمامی قیمتهای کوپلینگ ماشین کاری میشود. در میان دو هاب کوپلینگ یک رابط به نام اسپایدر کوپلینگ وجود دارد که جنس قسمت اسپایدر این کوپلینگ ها از پلی یورتان (TPU) است. پلی یورتان خواص متعددی از جمله غیر سمی بودن، عایق بندی مناسب، مقاومت مناسب در برابر خورندگی، انعطاف پذیری بالا و چسبندگی مناسب با انواع سطوح را دارد. به همین دلیل این قسمت کوپلینگ های روتکس ROTEX مقاوم در برابر ضربه و ساییدگی است و انعطاف پذیری بالایی نیز دارد. کوپلینگ های روتکس ROTEX اغلب برای محیط های نفتی و روغنی، گرمسیر و شرجی مناسب هستند. علیرغم وزن کم و گشتاورهای جرمی اینرسی کوپلینگ های الاستومری روتکس ROTEX، آنها قادر به انتقال گشتاورهای بالا هستند. کوپلینگ های شفت فشرده با طول عمر طولانی و ویژگیهای عملکرد صدای تولید شده توسط ماشینکاری سرتاسری مشخص میشوند.
به لطف قسمت اسپایدر کوپلینگ بین هاب های کوپلینگ ارتعاشات کاهش مییابد. مواد اسپایدر مقاوم در برابر دمای بالا در درجات مختلف سختی است. کوپلینگ های روتکس ROTEX انعطاف پذیر پیچشی تقریباً در هر طیفی از ماشین آلات عمومی و مهندسی کارخانه استفاده میشود. از آنجایی که روتکس در بسیاری از کاربردها و شرایط نصب مختلف استفاده میشود، این سیستم کوپلینگ با انواع هاب موجود است. این انواع عمدتاً از این جهت متفاوت هستند که اتصالات مثبت یا درگیر اصطکاکی (بدون ضربه) را ارائه میدهند، اما موقعیتهای نصب مانند، شفت دنده با گیربکس صنعتی مشابه است.
مزایای کوپلینگ های روتکس ROTEX
- کوپلینگ های انعطاف پذیر
- ارتعاش بسیار پایین
- پلاگین محوری، بنابراین مونتاژ آسان
- کوپلینگ شفت ایمن
- جبران جابجاییها (محوری، شعاعی، زاویهای)
- کوپلینگ فکی نیاز کم به تعمیر و نگهداری
- تحمل گشتاور بسیار بالا

انواع کوپلینگ روتکس

هاب نوع 1.0 (با خار ارهای و پیچ تنظیم)
انتقال قدرت با قفل مثبت، گشتاور مجاز بسته به فشار سطح مجاز. برای انتقال برق بدون واکنش با عملکرد معکوس شدید مناسب نیست.
|

نوع 2.0 هاب گیردار (تک شیار بدون خار ارهای)
اتصال شفت - هاب به صورت اصطکاکی و بدون واکنش. گشتاورهای قابل انتقال بسته به قطر سوراخ
|

هاب نوع 4.2 (برای مجموعه گیره CLAMPEX® KTR 250)
اتصال شفت - هاب بدون واکنش اصطکاکی برای انتقال گشتاورهای متوسط
|

هاب نوع 6.0 رینگ گیره
اتصال شفت - هاب درگیر اصطکاکی یکپارچه برای انتقال گشتاورهای بالاتر. پیچ در سمت الاستومر
|

هاب گیره نوع 7.5 نوع DH
اتصال شافت - هاب بدون واکنش اصطکاکی برای مونتاژ شعاعی کوپلینگ. گشتاورهای قابل انتقال بسته به قطر سوراخ
|

نوع 7.8 گیره توپی نوع H بدون خار ارهای
اتصال شافت - هاب بدون واکنش اصطکاکی برای مونتاژ شعاعی کوپلینگ. گشتاورهای قابل انتقال بسته به قطر سوراخ
|

توپی FNN
هاب کوپلینگ برای اتصال به یک ضمیمه مانند درام ترمز، دیسک ترمز و فن
|

هاب SPLIT نوع 7.1 با خار ارهای
هاب اسپلیت ساخته شده از چدن. انتقال قدرت با قفل مثبت با تناسب اصطکاک اضافی. تناسب اصطکاکی از واکنش معکوس جلوگیری میکند یا کاهش میدهد. فشار سطحی اتصال راه کلید کاهش مییابد.
|

هاب TB1/ هاب TB2
توپی اتصال برای آستینهای گیره مخروطی TB1 در سمت بادامک پیچ شده است. پیچ TB2 خارجی
|

هاب انتقال SD
توپی کوپلینگ برای جداسازی ربات. روشن کردن ماشین رانندگی/راننده در حالت سکون ماشین. قابل ترکیب با حلقه لغزنده و اتصال قابل تعویض
|

فلنج محرک نوع 3b نوع 3Na و 4N
|

فلنج محرک نوع 3Na و 4N با فلنج نوع K
برای نوع AFN و BFN. با نوع AFN، عنکبوت را میتوان در هنگام نصب بدون نیاز به جدا کردن قسمت محرک تعویض کرد.
|

فلنج محرک نوع 3Na
|
ابعاد کوپلینگ روتکس
کوپلینگ روتکس با متریال های متفاوت و با توجه به درخواست مشتری تولید می شود. کوپلینگ روتکس با متریال های آلومینیوم ریخته گری شده، چدن، آهن، استیل و فولاد تفجوش تولید می شود. تمامی ابعاد کوپلینگ روتکس که به صورت آماده در بازار هستند، از جنس چدن و فولاد می باشد و بقیه متریال ها نیاز به سفارشی کردن و ساخت کوپلینگ دارند. شرکت کالا صنعتی به عنوان بزرگترین تأمین کننده لوازم صنعتی در ایران، کوپلینگ های روتکس را در ابعاد متفاوت به مشتریان خود ارائه می دهد. همچنین در صورت درخواست برای سفارش تمامی ابعاد کوپلینگ روتکس با متریال های خاص، می توانید با کارشناسان فروش کالا صنعتی در تماس باشید و کوپلینگ خود را سفارش دهید. در ادامه ابعاد کوپلینگ روتکس با متریال های متفاوت در جداولی به صورت کامل نشان داده شده است.


روتکس از جنس آلومینیوم ریخته گری شده |
گشتاور رابر کوپلینگ |
ابعاد کوپلینگ |
سوراخ داخلی |
هاب |
سایز |
64 Sh-D |
98 Sh-A |
92 Sh-A |
dH |
S |
B |
E |
D |
L1;L2 |
N |
L |
DH
(قطر بزرگ) |
- |
17 |
10 |
18 |
2 |
12 |
16 |
32 |
25 |
20 |
66 |
41 |
6-19 |
1 |
19 |
41 |
19-24 |
1a |
- |
60 |
35 |
27 |
2 |
14 |
18 |
40 |
30 |
24 |
78 |
56 |
9-24 |
1 |
24 |
56 |
22-28 |
1a |
- |
160 |
95 |
30 |
2.5 |
15 |
20 |
48 |
35 |
28 |
90 |
66 |
10-28 |
1 |
28 |
66 |
28-38 |
1a |
روتکس از جنس چدن |
گشتاور رابر کوپلینگ |
ابعاد کوپلینگ |
سوراخ داخلی |
هاب |
سایز |
64 Sh-D |
98 Sh-A |
92 Sh-A |
dH |
S |
B |
E |
D |
L1;L2 |
N |
L |
DH
(قطر بزرگ) |
405 |
325 |
190 |
38 |
3 |
18 |
24 |
66 |
45 |
37 |
114 |
80 |
12-40 |
1 |
38 |
78 |
38-48 |
1a |
70 |
62 |
164 |
12-48 |
1b |
560 |
450 |
265 |
46 |
3 |
20 |
26 |
75 |
50 |
40 |
126 |
95 |
14-45 |
1 |
42 |
94 |
42-55 |
1a |
75 |
65 |
176 |
14-55 |
1b |
655 |
525 |
310 |
51 |
3.5 |
21 |
28 |
85 |
56 |
45 |
140 |
105 |
15-52 |
1 |
48 |
104 |
48-62 |
1a |
80 |
69 |
188 |
15-62 |
1b |
825 |
685 |
410 |
60 |
4 |
22 |
30 |
98 |
65 |
52 |
160 |
120 |
20-60 |
1 |
55 |
118 |
55-74 |
1a |
1175 |
940 |
625 |
68 |
4.5 |
26 |
35 |
115 |
75 |
61 |
185 |
135 |
22-70 |
1 |
65 |
2400 |
1920 |
1280 |
80 |
5 |
30 |
40 |
135 |
85 |
69 |
210 |
160 |
30-80 |
1 |
75 |
4500 |
3600 |
2400 |
100 |
5.5 |
34 |
45 |
160 |
100 |
81 |
245 |
200 |
40-97 |
1 |
90 |
روتکس از جنس آهن |
گشتاور رابر کوپلینگ |
ابعاد کوپلینگ |
سوراخ داخلی |
هاب |
سایز |
64 Sh-D |
98 Sh-A |
92 Sh-A |
dH |
S |
B |
E |
D |
L1;L2 |
N |
L |
DH
(قطر بزرگ) |
6185 |
4950 |
3300 |
113 |
6 |
38 |
50 |
180 |
110 |
89 |
270 |
225 |
50-115 |
1 |
100 |
9000 |
7200 |
4800 |
127 |
6.5 |
42 |
55 |
200 |
120 |
96 |
295 |
255 |
60-125 |
1 |
110 |
12500 |
10000 |
6650 |
147 |
7 |
46 |
60 |
230 |
140 |
112 |
340 |
290 |
60-145 |
1 |
125 |
16000 |
12800 |
8550 |
165 |
7.5 |
50 |
65 |
255 |
155 |
124 |
375 |
320 |
60-160 |
1 |
140 |
290 |
24000 |
19200 |
12800 |
190 |
9 |
57 |
75 |
175 |
140 |
425 |
370 |
80-185 |
1 |
160 |
35000 |
28000 |
18650 |
220 |
10.5 |
64 |
85 |
325 |
195 |
156 |
475 |
420 |
85-200 |
1 |
180 |
روتکس از جنس فولاد تفجوش |
گشتاور رابر کوپلینگ |
ابعاد کوپلینگ |
سوراخ داخلی |
هاب |
سایز |
98 Sh-A |
92 Sh-A |
dH |
S |
B |
E |
D |
L1;L2 |
N |
L |
DH
(قطر بزرگ) |
12.5 |
7.5 |
10 |
1.5 |
10 |
13 |
30 |
11 |
M4 |
35 |
30 |
8, 10, 11, 12, 14, 15, 16 |
1a |
14 |
17 |
10 |
18 |
2 |
12 |
16 |
40 |
25 |
M5 |
66 |
40 |
14, 16, 19, 20, 22, 24 |
1a |
19 |
60 |
35 |
27 |
2 |
14 |
18 |
40 |
30 |
M5 |
78 |
56 |
Ø 24 |
1a |
24 |
روتکس از جنس استیل |
گشتاور رابر کوپلینگ |
ابعاد کوپلینگ |
سوراخ داخلی |
هاب |
سایز |
64 Sh-D |
98 Sh-A |
92 Sh-A |
dH |
S |
B |
E |
D |
L1;L2 |
N |
L |
DH
(قطر بزرگ) |
16 |
12.5 |
7.5 |
10 |
1.5 |
10 |
13 |
30 |
11 |
- |
35 |
30 |
0-16 |
1a |
14 |
18.5 |
50 |
1b |
21 |
17 |
10 |
18 |
2 |
12 |
16 |
40 |
25 |
- |
66 |
40 |
0-25 |
1a |
19 |
37 |
90 |
1b |
75 |
60 |
35 |
27 |
2 |
14 |
18 |
55 |
30 |
- |
78 |
55 |
0-35 |
1a |
24 |
50 |
118 |
1b |
200 |
160 |
95 |
30 |
2.5 |
15 |
20 |
65 |
35 |
- |
90 |
65 |
0-40 |
1a |
28 |
60 |
140 |
1b |
405 |
325 |
190 |
38 |
3 |
18 |
24 |
70 |
45 |
27 |
114 |
80 |
0-48 |
1 |
38 |
80 |
70 |
- |
164 |
1b |
560 |
450 |
265 |
46 |
3 |
20 |
26 |
85 |
50 |
28 |
126 |
95 |
0-55 |
1 |
42 |
95 |
75 |
- |
176 |
1b |
655 |
525 |
310 |
51 |
3.5 |
21 |
28 |
95 |
56 |
32 |
140 |
105 |
0-62 |
1 |
48 |
105 |
80 |
- |
188 |
1b |
825 |
685 |
410 |
60 |
4 |
22 |
30 |
110 |
65 |
37 |
160 |
120 |
0-74 |
1 |
55 |
120 |
90 |
- |
210 |
1b |
1175 |
940 |
625 |
68 |
4.5 |
26 |
35 |
115 |
75 |
47 |
185 |
135 |
0-80 |
1 |
65 |
135 |
100 |
- |
235 |
1b |
2400 |
1920 |
1280 |
80 |
5 |
30 |
40 |
135 |
85 |
53 |
210 |
160 |
0-95 |
1 |
75 |
160 |
110 |
- |
260 |
1b |
4500 |
3600 |
2400 |
100 |
5.5 |
34 |
45 |
160 |
100 |
62 |
245 |
200 |
0-110 |
1 |
90 |
200 |
125 |
- |
295 |
1b |
6185 |
4950 |
3300 |
113 |
6 |
38 |
50 |
150 |
110 |
89 |
270 |
225 |
0-115 |
1 |
100 |
9000 |
7200 |
4800 |
127 |
6.5 |
42 |
55 |
200 |
120 |
96 |
295 |
255 |
0-125 |
1 |
110 |
12500 |
10000 |
6650 |
147 |
7 |
46 |
60 |
230 |
140 |
112 |
340 |
290 |
60-145 |
1 |
125 |
16000 |
12800 |
8550 |
165 |
7.5 |
50 |
65 |
255 |
155 |
124 |
375 |
320 |
60-160 |
1 |
146 |
24000 |
19200 |
12800 |
190 |
9 |
57 |
75 |
290 |
175 |
140 |
425 |
370 |
80-185 |
1 |
160 |
35000 |
28000 |
18650 |
220 |
10.5 |
64 |
85 |
325 |
195 |
156 |
475 |
420 |
85-200 |
1 |
180 |
انتخاب کوپلینگ
برای انتخاب کوپلینگ های خود ابتدا باید موارد متعددی از جمله دمای ایجاد شده، دما، میزان انعطاف پذیری کوپلینگ، میزان گشتاور و ... را مورد بررسی قرار دهید و کوپلینگ متناسب با عملکرد خود را اتتخاب کنید.به طور کلی در مورد کوپلینگ های روتکس ROTEX، از آنجایی که این کوپلینگ ها دارای خواص متعدد و ویژگیهای مناسب زیادی است میتواند در بسیار از کاربردها، مورد استفاده قرار گیرد و به همین علت یکی از محبوبترین کوپلینگ ها است. شما عزیزان میتوانید جهت اطلاع از قیمتها با کارشناسان ما تماس یگیرید و در صورت نیاز سؤالات خود را در میان بگذارید.
