اندیکاتور صنعتی چیست؟

نشانگر ، نمایشگر ، مقیاس ، شاخص دیگر عناوینی هستند که برای دستگاهی بنام اندیکاتور اطلاق می شود که در میان آن ها نشانگر (نمایشگر) یا شاخص رواج بیشتری دارد. در ادامه ی قسمت سنسور صنعتی به مبحث بسیار پرکاربرد در صنعت یعنی ترنسمیتر و نمایشگر یا اندیکاتور صنعتی می رسیم. بهتر است در ابتدا تعریف درستی از اندیکاتور داشته باشیم.

اندیکاتور یکی از تجهیزات ابزار دقیق رایج "کمکی"  است که هدف آن تهیه نشانه ای قابل خواندن توسط انسان از سیگنال ابزار است. بعضی اوقات فرستنده های فرآیند برای هر متغیری که اندازه بگیرند به بازخوانی مجهز نیستند و تنها یک سیگنال استاندارد (4 تا 20 میلی آمپر و غیره) را به دستگاه دیگری منتقل می کنند.

در بعضی موارد ممکن است برای نمایش مقدار فرآیند به اپراتورها به نمایشگر محلی اضافی نیاز داشته باشیم ، نمونه هایی مانند یک سنسور سطح نصب شده روی یک مخزن بزرگ که مقدار سطح با استفاده از نشانگرها به اپراتور نشان داده می شود.

اساس کار اندیکاتور صنعتی

یک اندیکاتور یا نشانگر به اپراتور انسانی ، راهی مناسب برای دیدن خروجی فرستنده بدون نیاز به اتصال تجهیزات آزمایش را ارائه می دهد. مضاف بر اینکه ، ممکن است اندیکاتور یا نشانگر دور از فرستنده های مربوطه قرار بگیرند و بازخوانی در مکان های راحت تری نسبت به محل فرستنده خود را فراهم کنند.

نشانگر

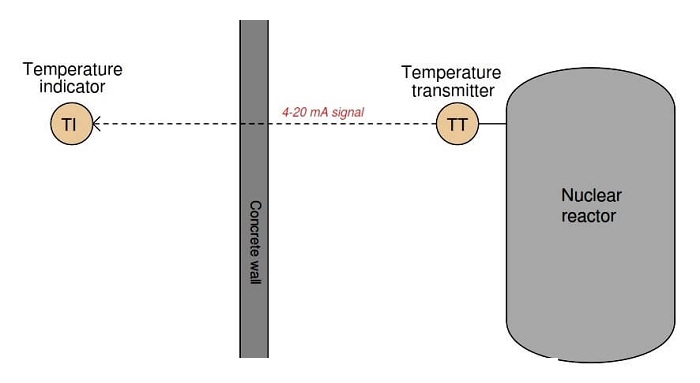

در سیستم اندازه گیری دمای راکتور هسته ای ، نمونه ای که نشانگر از راه دور کاربردی است در اینجا نشان داده شده است:

میتر و اندیکاتور صنعتی

ترنسمیتر و ترنسدیوسر

فاصله ی کم نسبت به راکتور هسته ای در مواقع کارکرد کامل نیرو ، به دلیل شدت تابش شدید نور منتشر شده ، برای  ایمنی جان انسان ها قطعا یک خطر جدی تلقی خواهد شد.

ترنسمیتر و ترنسدیوسر برای مقاومت در برابر تشعشع ساخته شده است، اما یک سیگنال الکترونیکی 4 تا 20 میلی آمپر را به یک نشانگر (دستگاه دارای حلقه) منتقل می کند که در طرف دیگر یک دیوار بتنی ضخیم قرار دارد و اشعه راکتور را مسدود می کند ، جایی که برای آن ایمن است.

هیچ چیز مانع از اتصال چندین نشانگر، در مکان های مختلف، به سیم های سیگنال 4 تا 20 میلی آمپر از فرستنده نمی شود و این ویژگی از سنسور صنعتی خروجی دار به ما این امکان را می دهد که دمای راکتور را در هر مکانی که می خواهیم نمایش دهیم ، زیرا هیچ محدودیت مطلقی در مورد اینکه ما چقدر می توانیم سیگنال میلی آمپر DC را در امتداد سیم های مسی هدایت کنیم ، وجود ندارد.

نکته قابل توجه :

تنها معیاری که داریم ، این است که حداقل ولتاژ حلقه را حفظ کنیم در غیر این صورت جریان حلقه کاهش می یابد و مقادیر غلط را نشان می دهد.

نشانگر عددی و گرافیگی

یک نشانگر عددی به علاوه بارگراف در عکس زیر ظاهر می شود که روی یک صفحه فلزی در داخل یک اتاق کنترل نصب شده است.

نشانگر عددی و گرافیکی

این شاخص خاص موقعیت یک دروازه کنترل خروجی را در تاسیسات تصفیه فاضلاب نشان می دهد ، هم از نظر مقدار عددی (98.06)) و هم از نظر ارتفاع یک نمودار (بسیار نزدیک باز شدن کامل-100). مستقیماً به صورت سری با همان سیگنال جریان 4-20 میلی آمپر به محرک دروازه ارسال می شود.

صفحه نمایش اندیکاتور

یک سبک کمتر پیچیده نسبت به نشانگر است که روی پنل نصب شده و فقط یک صفحه نمایش عددی را نشان می دهد ، مانند این واحد که در اینجا نشان داده شده است:

صفحه نمایش اندیکاتور

اگر دستگاه فرستنده فاقد یک شاخص قابل خواندن توسط انسان باشد ، ممکن است از شاخص ها در مناطق "فرآیند" استفاده شود تا نشانگر مستقیم متغیرهای اندازه گیری شده باشد.

شاخص نصب شده

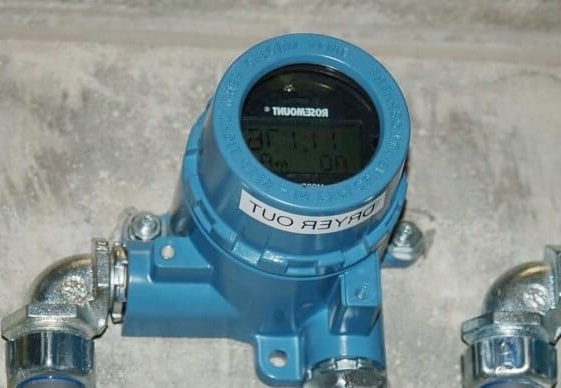

عکس زیر نشانگر نصب شده روی زمین را نشان می دهد که مستقیماً از طریق نیروی الکتریکی موجود در حلقه 4-20 میلی آمپر کار می کند. نمایشگر عددی این نشانگر به منظور استفاده از انرژی الکتریکی کمتر ، از فناوری LCD به جای LED های قرمز درخشان استفاده می کند:

میتر و اندیکاتور صنعتی
