پمپ آبروان

انواع پمپ های آبروان

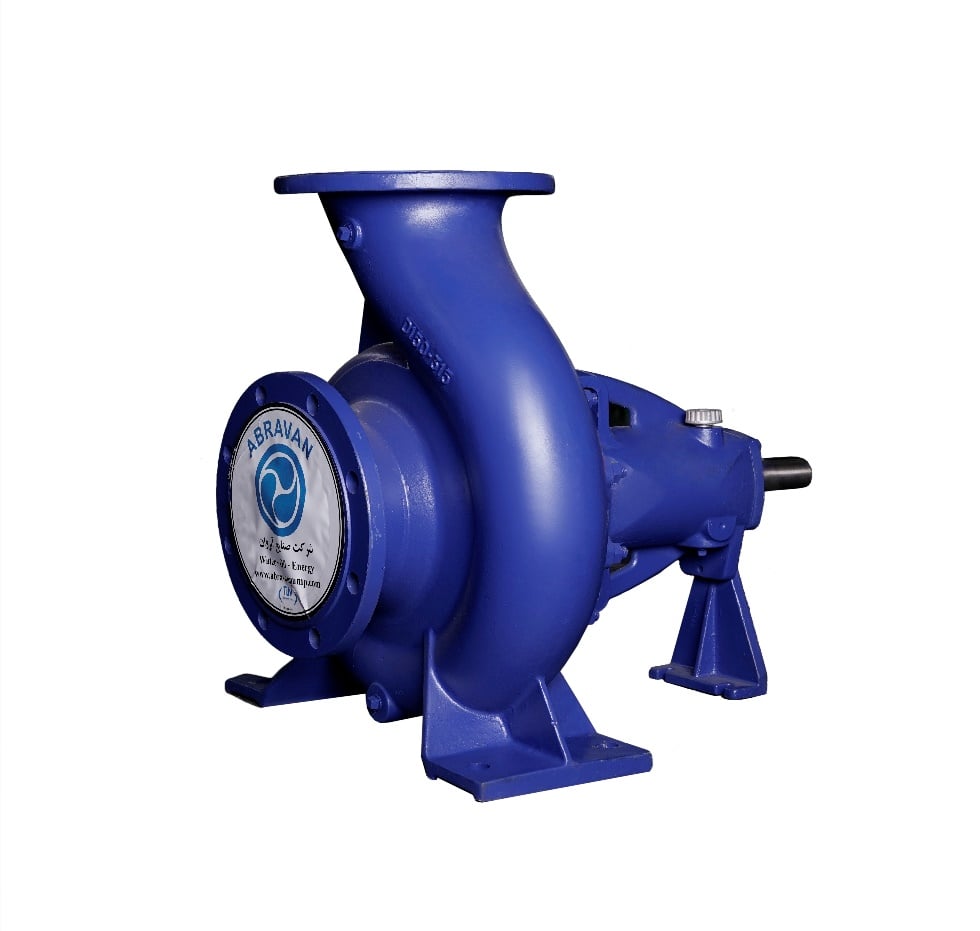

گریز از مرکز حلزونی  End Suction centrifugal pump

1.    از نظر ساختمان ، این پمپ های گریز از مرکز، افقی، یک طبقه، تک مکشه، با مکش انتهایی و دارای پایه یاتاقان هستند و شیپور خروجی سیال عمود بر محور پمپ قرار می‌گیرد ابعاد اصلی و منحنی های عملکرد نامی آنها مطابق DIN 24255 میباشد. به لحاظ مکانیکی پروانه این نوع پمپ یک سر گیردار و از نظر هیدرولیکی کاملاً بالانس است.

2.    آببندی محور با مجموعه نوارهای گرافیتی یا توسط آب بند مکانیکی «مکانیکال سیل» انجام می‌گیرد.

3.    جهت حفاظت محور، بوش قابل تعویض از جنس آلیاژ کروم نیکل در ناحیه آببندی روی محور سوار می‌شود.

4.    تکیه‌گاه‌های محور عبارتند از دو بلبرینگ شیار عمیق گریس‌کاری شده، که در صورت نیاز می‌توان یاتاقان را به صورت روانکاری با روغن نیز تهیه نمود. محفظه این نوع پمپ یک تکه است و پایه های نگهدارنده آن به صورت کاملاً یکدست ریخته گری شده است. برای اتصال محفظه حلزونی به شاسی از چهار پیچ استفاده شده است.

5.    این پمپ‌ها به صورت مجموعه های قابل انفصال ساخته میشود و مجموعه پروانه و روتور به علاوه پایه یاتاقان را به منظور سرویس یا تعمیر میتوان یکجا از طرف موتور از شبکه پمپاژ جدا نمود (بدون باز کردن محفظه حلزونی پمپ از خطوط لوله)

6.    این پمپ‌ها دارای ظرفیت آبدهی ۵ تا ۵۰۰ مترمکعب بر ساعت بوده و از ارتفاع ۵ تا ۹۰ متر را تأمین می‌کند.

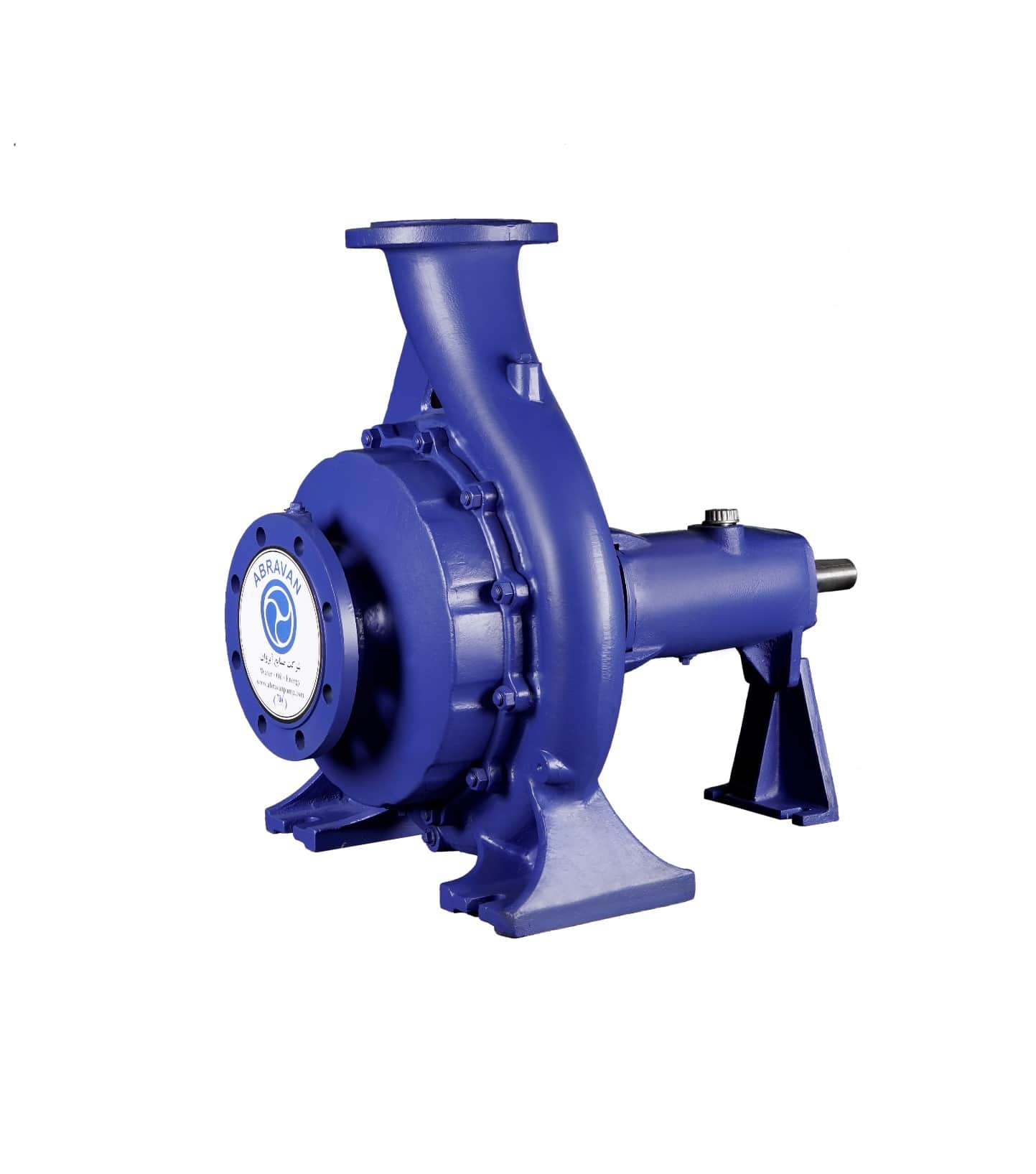

گریز از مرکز با آب‌دهی زیاد – ETA high flow rate

1.    از نظر ساختمان، این پمپ های گریز از مرکز، افقی، یک طبقه، تک مکشه، با مکش انتهایی و دارای پایه یاتاقان هستند و شیپور خروجی سیال عمود بر محور پمپ قرار می گیرد ابعاد اصلی ومنحنی های عملکرد نامی آنها مطابق DIN 24255 میباشد. به لحاظ مکانیکی پروانه این نوع پمپ یک سر گیردار و از نظر هیدرولیکی کاملاً بالانس است.

2.    آب بندی محور با مجموعه نوارهای گرافیتی یا توسط آب‌بند مکانیکی «مکانیکال سیل» انجام می‌گیرد.

3.    جهت حفاظت محور، بوش قابل تعویض از جنس آلیاژ کروم نیکل در ناحیه آببندی روی محور سوار می‌شود.

4.    این پمپ دارای ظرفیت آب‌دهی تا ۱۸۰۰ مترمکعب بر ساعت بوده و از ارتفاع ۵ تا ۹۰ متر را تأمین می‌کنند.

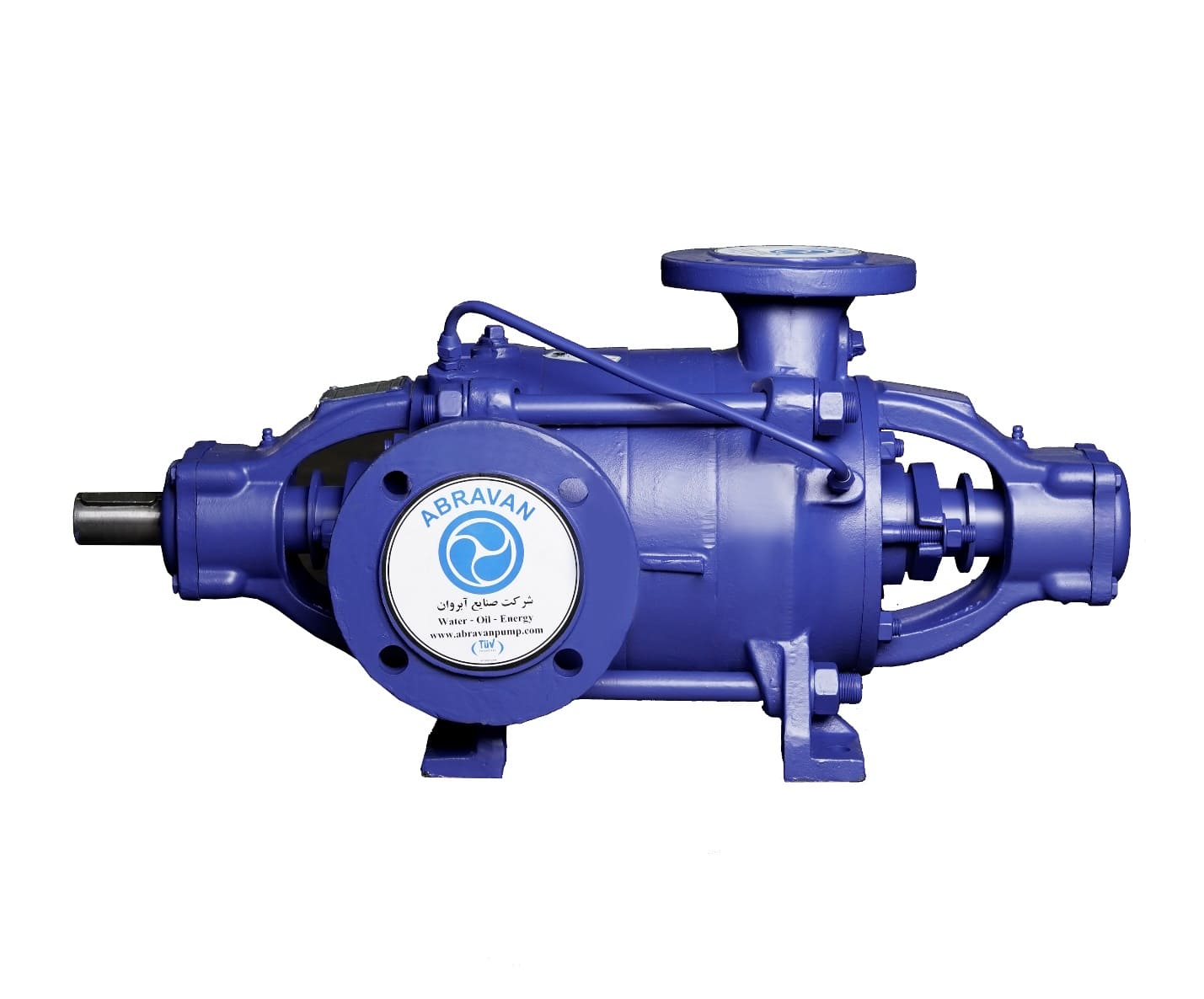

مشخصات فشار قوی طبقاتی WKL

1.    پمپ WKL یک نوع پمپ فشار قوی است که به صورت گریز از مرکز کار کرده و طبقاتی می باشد. این نوع پمپ از سه بخش اصلی، دهانه مکش، دهانه رانش و تعدادی طبقات تشکیل شده است. طبقات این پمپ به وسیله پیچ بست بهم متصل شده اند.

2.    داخل هر محفظه، یک دیفیوزر و پروانه وجود دارد. پایه یاتاقان به وسیله پیچ دو سر به محفظه رانش بسته می شود.هر محفظه نسبت به محفظه دیگر به وسیله واشر کاغذی یا اورنیگ آب‌بندی می شود در محفظه مکش و محفظه‌های طبقات، رینگ آب‌بندی قابل تعویض پیش‌بینی شده است که بعد از کارکرد طولانی می‌توان آن را عوض کرد.

3.    محور در مقابل جریان مایعات خورنده به وسیله‌ی بوش‌های فاصله و بوش‌های روی محور حفاظت می‌شود. تمام پروانه ها بر روی محور در یک جهت قرار گرفته و به وسیله خارهایی به محور اتصال پیدا می‌کنند. نیروهای شعاعی و محوری وارد بر محور پمپ توسط یک عدد بلبرینگ و یک عدد رولبرینگ گریس کاری شده که در دو طرف پروانه‌ها واقع شده‌اند، تحمل می‌شود.

4.    این پمپ‌ها دارای ظرفیت آب‌دهی ۲ تا ۹۵۰ مترمکعب بر ساعت بوده و تا ارتفاع ۴۸۰ متر را تأمین می‌کند.

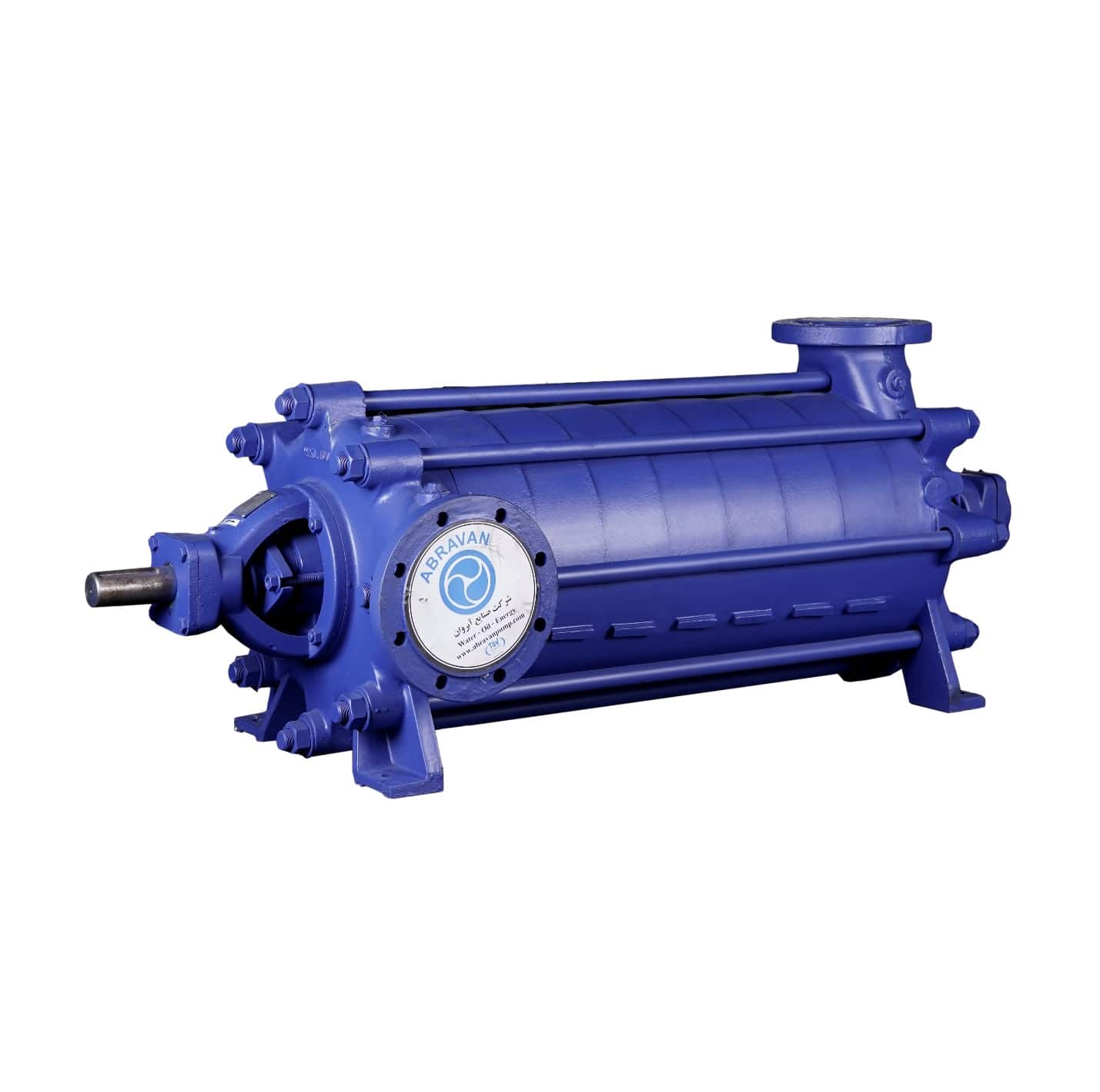

فشار قوی طبقاتی MC

کارکرد پمپ MC200  تا دمای ۶۰ درجه سانتی گراد و فشار کار تا BAR  ۵۰ مناسب است. در صورت ساخت پمپ با آلیاژهای فولادی کروم‌دار می‌توان محدوده کاربرد را گسترش داد. برای اتصال پمپ به محرک از کوپلینگ قابل انعطاف مطابق DIN740 استفاده می‌شود. این کوپلینگ باید قادر باشد، حرکت‌های کوچک محور در جهت محوری، شعاعی و زاویه‌ای را تحمل کند.

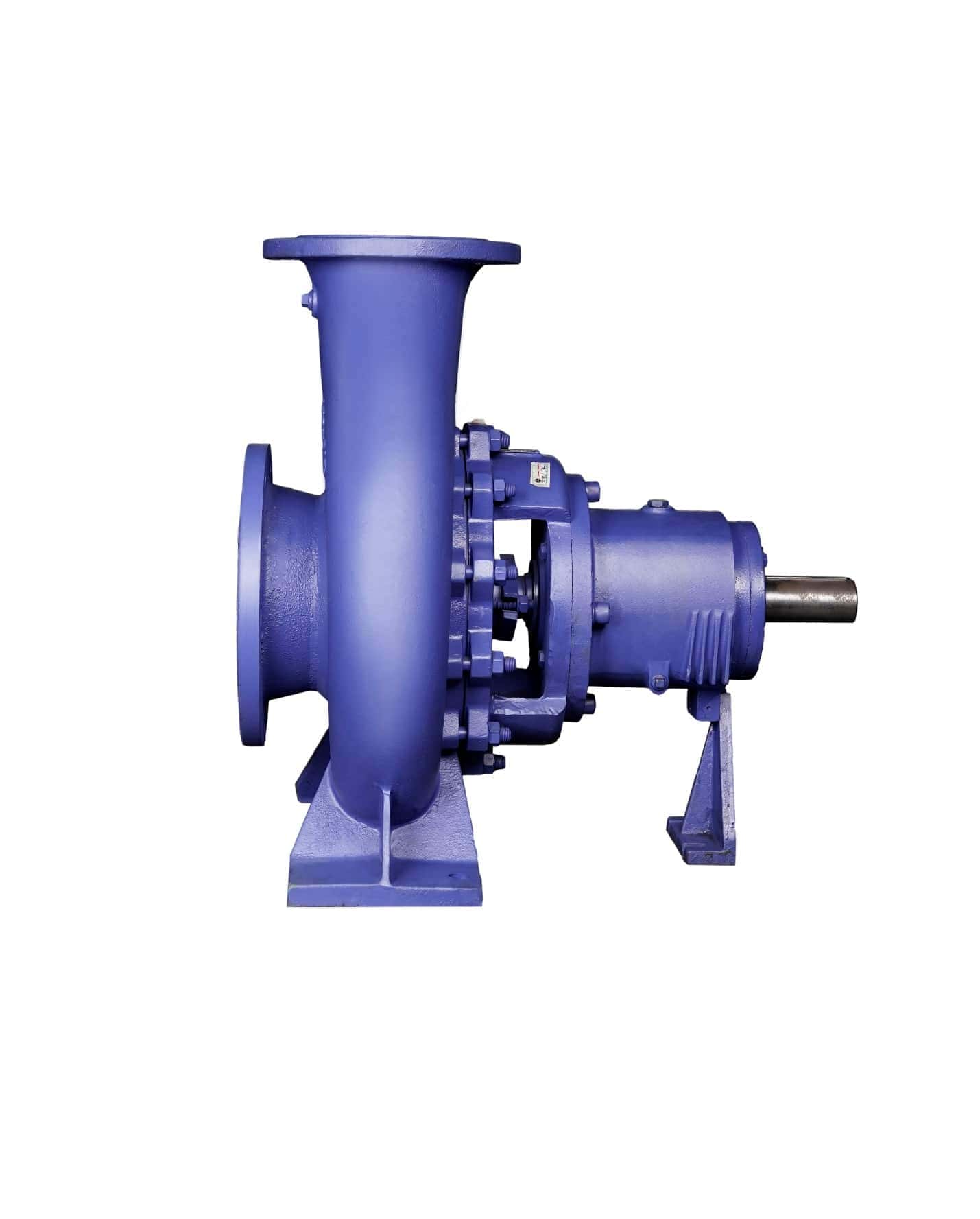

+Abravan Plus “پایه یاتاقان صنعتی” مشابه CPK

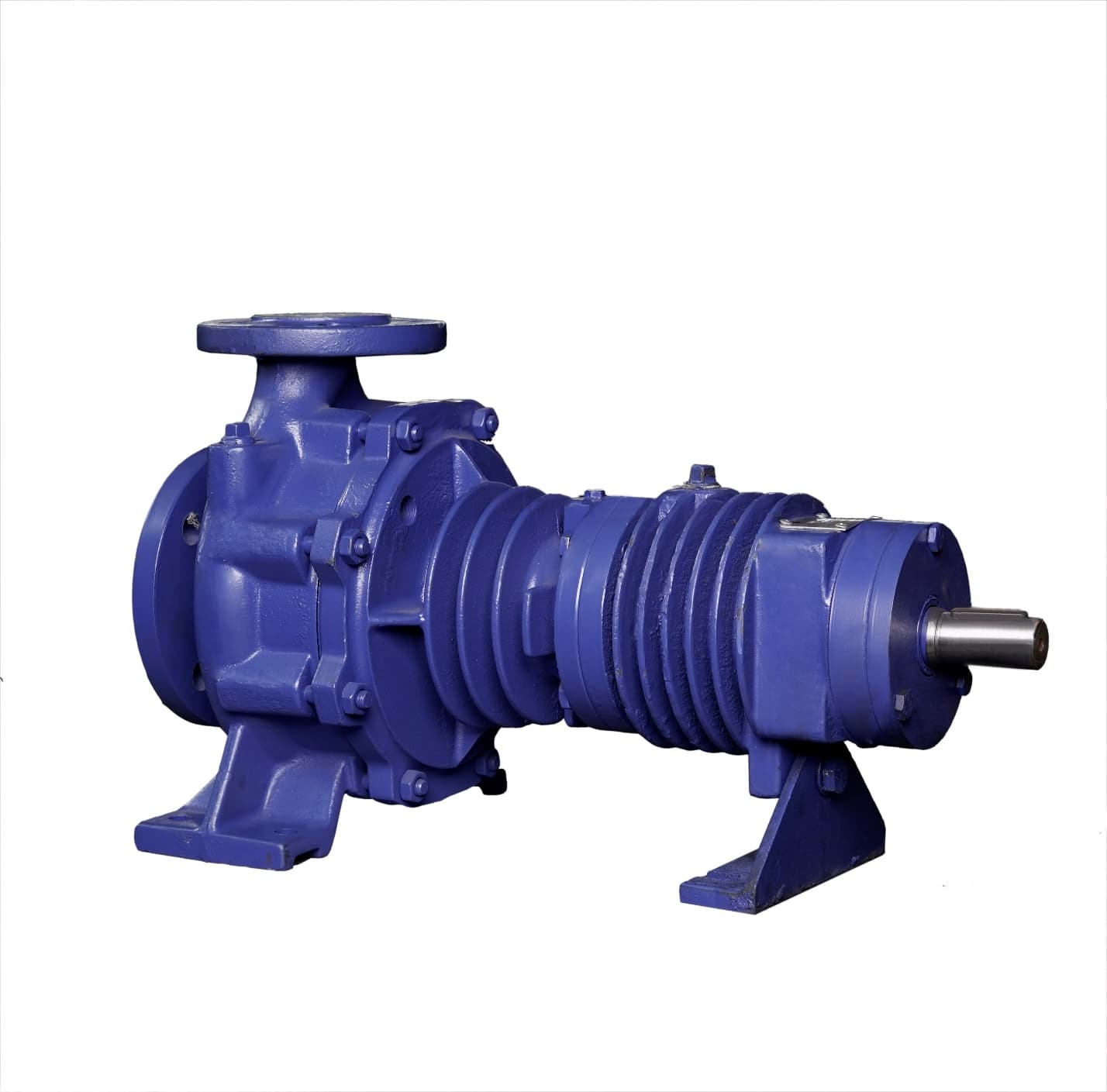

پمپ روغن داغ HOT OIL PUMP

پمپ روغن داغ آبروان قابلیت تحمل دما تا ۳۵۰ درجه سانتیگراد را دارد. ابعاد اصلی و منحنی های عملکرد آن مطابق EN733 می باشد. این نوع پمپ مناسب استفاده در صنایع شیمیایی، پتروشیمی، کارخانجات روغن، حلال، قیرسازی، ایزوگام و آب با دمای بالا می باشد.

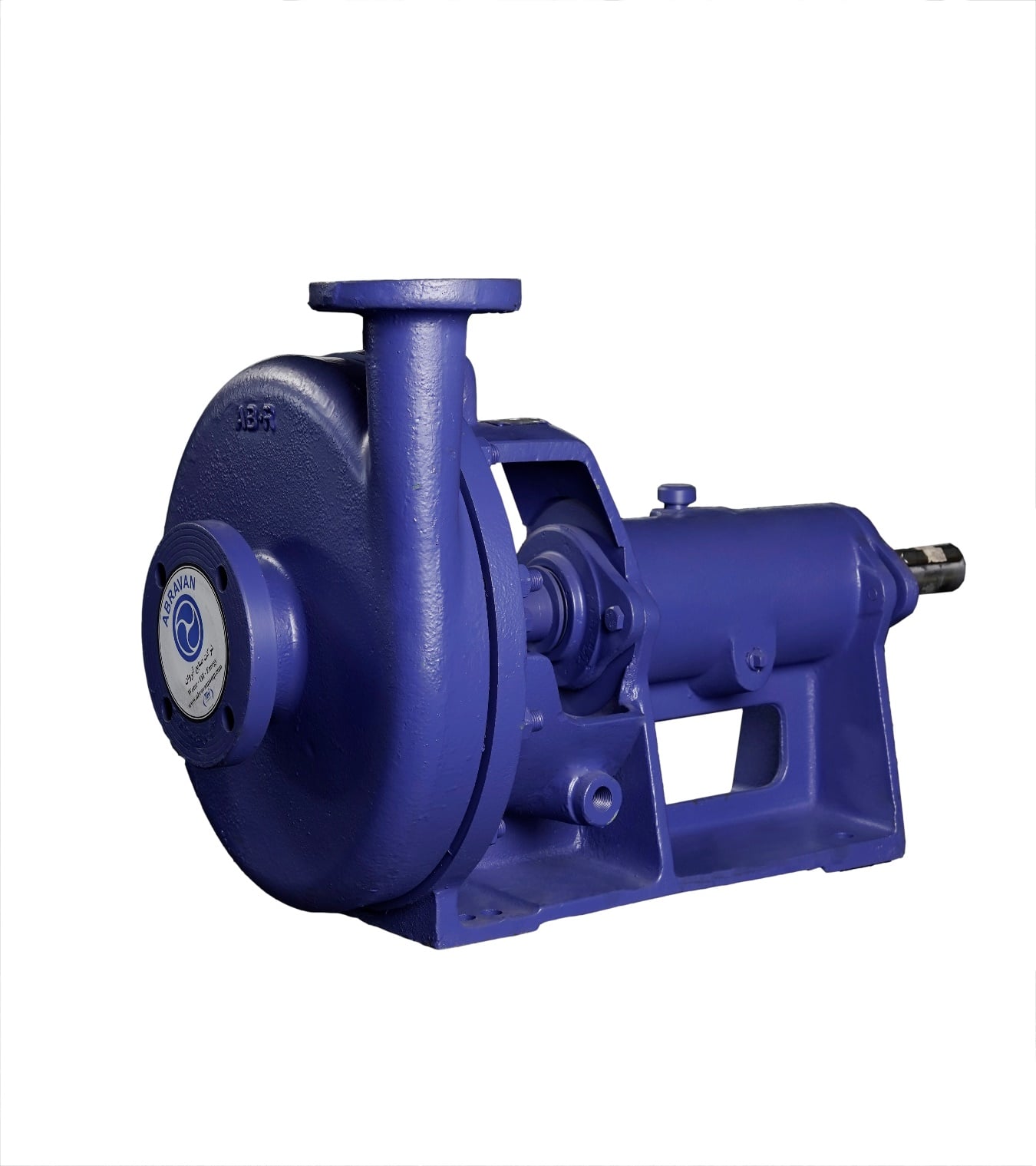

پمپ گل کش HDS – مقاوم به سایش (GGG40)

1.    از نظر ساختمان، این پمپ های گریز از مرکز، افقی، یک طبقه، تک مکشه، با مکش انتهایی و دارای پایه یاتاقان هستند و شیپور خروجی سیال عمود بر محور پمپ قرار می‌گیرد ابعاد اصلی و منحنی های عملکرد نامی آنها مطابق DIN24255 میباشد. پروانه از نظر هیدرولیکی بالانس بوده و به صورت یکسر آویز نصب می‌شود.

2.    آب بندی محور با مجموعه نوارهای گرافیتی یا توسط آب بند مکانیکی «مکانیکال سیل» انجام می‌گیرد.

3.    جهت حفاظت محور، بوش قابل تعویض از جنس آلیاژ کروم نیکل در ناحیه آب بندی روی محور سوار می‌شود.

4.    ویژگی منحصر به فرد این در نوع ریخته‌گری قطعات درگیر با سیال می‌باشد، که از نوع GGG40  می‌باشد و استحکام بسیار مناسبی به سایش و خوردگی دارد.

کاربرد: مناسب برای صنایع فولاد، واحدهای کاغذسازی و کارتن سازی ، سلولزی، دوغاب، مصالح ساختمانی، کارخانجات شن و ماسه و سیمان
