گیربکس شریف اصفهان، نامی شناخته شده در صنعت گیربکس ایران است و سابقه‌ای درخشان در زمینه تولید انواع گیربکس صنعتی و الکترو گیربکس دارد. شرکت شریف همواره در تلاش بوده تا محصولات خود را مطابق با استانداردهای جهانی طراحی و تولید نماید و برای جلب رضایت مشتریان، محصولات باکیفیت و خدمات پس از فروش مناسبی مانند گارانتی اصالت و سلامت کالا و تأمین قطعات ارائه نماید.
از جمله مزایای گیربکس شریف می‌توان به کیفیت بالا، تنوع گیربکس‌ها، قیمت مناسب و خدمات پس از فروش اشاره کرد. وب‌سایت کالا صنعتی به‌عنوان نماینده رسمی گیربکس شریف، تمامی محصولات این شرکت را با قیمت نمایندگی و در کمترین زمان ممکن به سراسر ایران ارسال می‌نماید.
در ادامه انواع گیربکس شریف قابل سفارش در وب‌سایت کالا صنعتی را معرفی می‌کنیم.
انواع گیربکس هلیکال شریف
محصولات شرکت شریف شامل انواع گیربکس هلیکال میشود. این شرکت یکی از نخستین تولیدکنندگان گیربکس هلیکال و جزو معدود تولیدکنندگان انبوه گیربکس‌های بول هلیکال در ایران به شمار می‌آید. انواع گیربکس هلیکال شریف در ۵ گروه با نام‌های تجاری زیر تولید می‌شوند:
- گیربکس سری G شریف: گیربکس هلیکال شافت مستقیم طرح VEM آلمان
- گیربکس سری R شریف: گیربکس هلیکال شافت مستقیم طرح SEW آلمان
- گیربکس سری K شریف: گیربکس بول هلیکال
- گیربکس سری H شریف: گیربکس هلیکال شفت موازی 3 محور
- گیربکس سری F شریف: گیربکس هلیکال آویز
هریک از تیپ‌های گیربکس شریف برای کاربرد خاصی طراحی شده‌اند که در ادامه با مشخصات فنی آن‌ها بیشتر آشنا می‌شویم.
گیربکس شریف سری G (هلیکال شفت مستقیم طرح VEM)
گیربکس سری G شرکت شریف، یکی از انواع گیربکس هلیکال شفت مستقیم است که طراحی مشابه گیربکس VEM آلمان را دارد. ورودی این گیربکس هلیکال شریف در سه حالت تولید میشود:
- دو سر شفت
- هالو شفت
- کوپل مستقیم با الکتروموتور
در حالت دو سر شفت موتور به‌وسیله کوپلینگ یا تسمه و پولی و در حالت هالوشفت به‌وسیله فلنج به گیربکس متصل میشود؛ ولی در حالت کوپل مستقیم، موتور باید به کارخانه شریف ارسال شود تا روی شفت آن، دنده نصب شود.
خروجی گیربکس سری G شریف نیز در دو نوع پایه‌دار (G) و فلنج دار (GF) تولید میشود. از گیربکس‌های فلنج دار، عموماً برای نصب عمودی و گیربکس‌های پایه‌دار برای نصب افقی استفاده میشود.
مشخصات فنی گیربکس هلیکال شریف سری G
| تیپ گیربکس |
قطر شفت خروجی |
توان موتور |
| G1 |
28 |
0.37 - 0.75 |
| G2 |
32 |
0.37 - 3 |
| G3 |
48 |
1.1 - 5.5 |
| G4 |
60 |
1.5 - 7.5 |
| G5 |
75 |
3 - 15 |
| G6 |
90 |
4 - 30 |
| G7 |
100 |
11 - 45 |

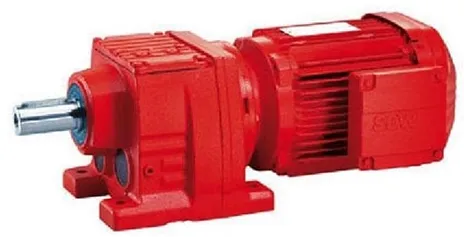

گیربکس شریف سری R (هلیکال شفت مستقیم طرح SEW)
یکی دیگر از انواع گیربکس هلیکال شفت مستقیم شرکت شریف، گیربکس سری R است. طراحی این گیربکس مشابه گیربکس SEW بوده و در دو تیپ پایه‌دار (R) و فلنج دار (RF) تولید میشود. گیربکس‌های سری R شرکت شریف با چند مرحله (استیج) کاهش دور ارائه شده و بازه نسبت تبدیل گسترده‌ای را شامل می‌شوند.
گیربکس شریف سری K (بول هلیکال)
گیربکس شریف سری K، یکی دیگر از انواع گیربکس هلیکال شریف است که محورهای متقاطع با زاویه 90 درجه دارد؛ این گیربکس‌ها با نام بول هلیکال یا پینیون کرانویل نیز شناخته می‌شوند. گیربکس‌های سری K گیربکس شریف اصفهان در 6 سایز تولید می‌شوند و هر سایز به صورت 2 یا 3 استیج ارائه می‌گردد.
گیربکس بول هلیکال شرکت شریف با طراحی خاص خود، امکان نصب در حالت‌های مختلف را دارد. شفت خروجی این نوع گیربکس شریف اصفهان را می توان به صورت سالید یا هالو شفت سفارش داد.
مشخصات فنی موتور گیربکس سری K شریف
| تیپ گیربکس |
قطر شفت خروجی |
توان موتور |
| K57 |
35 |
0.37 - 4 |
| K67 |
40 |
0.37 - 5.5 |
| K77 |
50 |
0.37 - 11 |
| K87 |
60 |
0.55 - 18.5 |
| K97 |
70 |
1.5 - 30 |
| K107 |
90 |
3 - 45 |
تجهیزات جانبی گیربکس سری k شامل موارد زیر است:
- ترمز جهت معکوس (Backstop)
- فلنج ورودی (نصب موتور به گیربکس)
- فلنج خروجی (نصب گیربکس بر روی شاسی دستگاه)
- شرینک دیسک
- بازو گشتاور
کاتالوگ گیربکس بول هلیکال شریف
جهت مشاهده و دانلود کاتالوگ گیربکس بول هلیکال شریف به لینک عکس زیر مراجعه نمایید.
گیربکس شریف سری H (هلیکال شفت موازی)
گیربکس‌های شفت موازی سه محور شریف با نام تجاری سری H عرضه می‌شوند؛ این گیربکس‌ها با بدنه چدنی و چگالی گشتاور بالایی تولید شده و بیشتر در کاربردهای سنگین صنعتی مورد استفاده قرار میگیرند.
مشخصات فنی گیربکس سری H شریف
| تیپ گیربکس |
تعداد استیج |
قطر شفت خروجی (میلی‌متر) |
| H80 |
2 | 3 |
100 |
| H100 |
2 | 3 | 4 |
120 |
| H120 |
2 | 3 | 4 |
140 |
| H140 |
2 | 3 | 4 |
180 |
تجهیزات جانبی این گیربکس‌ها شامل موارد زیر است:
- فن خنک‌کننده
- کویل خنک‌کننده داخلی
- گرمکن الکترونیکی روغن
- ترمز جهت معکوس (Backstop)
- فلنج ورودی (نصب موتور به گیربکس)
- فلنج خروجی (نصب گیربکس بر روی شاسی دستگاه)
- ماژول اختصاصی اکسترودر با امکان تحمل بار محوری بالا روی شفت خروجی گیربکس
- سنسورهای حرارت، لرزش، فشار و سطح روغن
گیربکس سری HB شریف
گیربکس‌های سری HB بسیار شبیه به سری شفت موازی هستند با این تفاوت که محورهای آن‌ها به‌صورت 90 درجه (بول) نسبت به هم قرار گرفته اند؛ این گیربکس‌ها فقط به‌صورت 3 و 4 استیج تولید می‌شوند.
| تیپ گیربکس |
تعداد استیج |
قطر شفت ورودی (میلی‌متر) |
قطر هالوشفت خروجی (میلی متر) |
| HB80 |
3 |
45 |
100 |
| 4 |
30 |
| HB100 |
3 |
55 |
120 |
| 4 |
35 |
| HB120 |
3 |
55 |
140 |
| 4 |
35 |
| HB140 |
3 |
70 |
180 |
| 4 |
45 |
گیربکس شریف سری F (هلیکال آویز)
گیربکس‌های هلیکال آویز سری F شریف، با ابعاد کوچک، لرزش و صدای کم، بازه وسیع نسبت تبدیل و سازگاری با توان‌های مختلف الکتروموتور، گزینه‌ای مناسب برای صنایع مختلف به شمار می‌آیند. بدنه این گیربکس‌ها چدنی بوده و خروجی آن‌ها با حالت‌های زیر قابل تولید است:
- سالید شفت از یک طرف یا دو طرف
- هالو شفت تک خار
- هالو شفت با شرینک دیسک

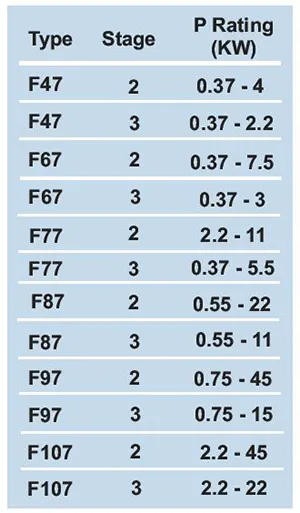

مشخصات فنی موتور گیربکس سری F شریف
| تیپ گیربکس |
قطر شفت خروجی (میلی‌متر) |
استیج |
توان موتور (کیلووات) |
| F47 |
35 |
2 |
0.37 - 4 |
| 3 |
0.37 - 2.2 |
| F67 |
40 |
2 |
0.37 - 7.5 |
| 3 |
0.37 - 3 |
| F77 |
50 |
2 |
2.2 - 11 |
| 3 |
0.37 - 5.5 |
| F87 |
60 |
2 |
0.55 - 22 |
| 3 |
0.55 - 11 |
| F97 |
80 |
2 |
0.75 - 45 |
| 3 |
0.75 - 15 |
| F107 |
90 |
2 |
2.2 - 45 |
| 3 |
2.2 - 22 |
| F127 |
110 |
2 |
30-90 |
| 3 |
7.5-45 |
این گیربکس‌ها را می‌توانید به همراه لوازم جانبی مخصوص نیز سفارش دهید؛ تجهیزات جانبی قابل سفارش برای این گیربکس‌ها عبارت‌اند از:
- ترمز معکوس (Backstop)
- فلنج ورودی (جهت نصب موتور به گیربکس)
- فلنج خروجی (جهت نصب گیربکس بر روی شاسی دستگاه)
- سنسورهای حرارت، لرزش، فشار و سطح روغن
خرید گیربکس شریف
برای خرید گیربکس شریف، قطعات مرتبط و لوازم‌یدکی آن‌ها می‌توانید به وب‌سایت کالا صنعتی مراجعه نموده و با چند کلیک، محصول مورد نظر را در سراسر ایران تحویل بگیرید. اما برای خرید گیربکس شریف اصفهان باید نکات مختلفی را در نظر بگیرید؛ از جمله:
- نوع گیربکس: اولین نکته، انتخاب نوع گیربکس بر اساس کاربرد مورد نظر و انتظارات آن است.
- توان الکتروموتور: دومین فاکتور برای خرید گیربکس شریف، توان الکتروموتور است؛ بیشتر گیربکس‌های این شرکت به‌صورت موتور گیربکس و همراه با یک الکتروموتور سه‌فاز یا تک‌فاز ارائه می‌شوند.
- نسبت تبدیل گیربکس: نسبت تبدیل گیربکس، مشخص‌کننده سرعت و گشتاور خروجی است و در انتخاب و خرید گیربکس شریف، اهمیت بسیار بالایی دارد.
- نحوه نصب: اکثر گیربکس‌های شریف، با دو حالت نصب پایه یا فلنج قابل سفارش هستند؛ باتوجه‌به نوع کاربرد باید نحوه نصب مناسب گیربکس انتخاب شود.
- دور ورودی و خروجی: دور ورودی، مشخص‌کننده حداکثر سرعت مجاز موتور کوپل شده با گیربکس است. دور خروجی گیربکس هم باید بر اساس نیازهای کاربرد باشد و باتوجه‌به سرعت موتور و نسبت تبدیل گیربکس محاسبه میشود.
نمایندگی گیربکس شریف
وب‌سایت کالا صنعتی، نماینده رسمی گیربکس شریف بوده و تمامی محصولات این شرکت را به همراه یک سال گارانتی ارائه می‌نماید. برای بهره‌مندی از گارانتی تعمیر گیربکس شریف و تأمین قطعات، باید این محصولات را از نمایندگی‌های رسمی این شرکت خریداری نمایید.
علاوه بر این، کارشناسان کالا صنعتی برای رضایت بیشتر مشتریان، آمادگی ارائه مشاوره تخصصی رایگان در زمینه انتخاب، خرید، نصب و راه‌اندازی انواع گیربکس شریف را دارند.
شرایط گارانتی گیربکس شریف
همانطور که گفتیم، شرکت شریف برای تمامی محصولات خود یک‌سال گارانتی در نظر گرفته‌است؛ اما استفاده از این خدمات نیازمند شرایط خاصی است. شرایط گارانتی گیربکس شریف عبارتند از:
- گیربکس خریداری شده باید کاملاً متناسب با کاربرد مورد نظر باشد و موارد فنی مؤثر در کارایی گیربکس به‌دقت بررسی شده باشد. مسئولیت انتخاب صحیح گیربکس بر عهده مصرف‌کنندگان است و اگر سؤال یا ابهامی در این زمینه دارند باید از واحد فنی شرکت و یا نمایندگان رسمی این شرکت در خصوص انتخاب گیربکس مناسب، مشاوره بگیرند.
- میزان بهره‌گیری و استفاده از دستگاه باید متناسب با سرویس فاکتور اعلام شده در کاتالوگ شرکت باشد.
- نصب و راه‌اندازی صحیح گیربکس بر عهده مشتریان بوده و اگر آسیب‌دیدگی گیربکس مرتبط با نصب و راه‌اندازی اشتباه آن باشد، شامل گارانتی نمی‌گردد.
- در گیربکس‌هایی که دارای بک استاپ (Back Stop) هستند، راه‌اندازی باید در جهت صحیح انجام گیرد؛ درصورتی‌که گیربکس در جهت صحیح راه‌اندازی نشود، امکان آسیب‌دیدگی بک استاپ وجود دارد و شامل گارانتی نمی‌شود.
- نگهداری صحیح و مناسب از گیربکس‌ها و روغن‌کاری و تأمین واسکازین مورد نیاز آن‌ها باید بر اساس دستورالعمل اعلام شده از طرف شرکت شریف باشد و بر عهده مشتریان است.
- فرسودگی زودرس یا نامرغوب بودن متریال مورد استفاده در گیربکس، توسط واحد کنترل کیفیت فروشنده و آزمایشگاه‌های طرف قرارداد بررسی خواهد شد.
- هرگونه تعمیرات در بازه زمانی گارانتی که نیاز به تعویض، تعمیر و دمونتاژ گیربکس دارد باید توسط شرکت شریف و در این محل این شرکت انجام گیرد؛ در غیر این صورت محصول شامل گارانتی نمی‌شود.
- استفاده از قطعات یدکی متفرقه که توسط شرکت سازنده تأمین نشده باشد، کل تجهیز را از شرایط گارانتی خارج میکند.
- الکتروموتورهای کوپل شده با گیربکس، شامل گارانتی شرکت شریف نمی‌شوند.
- باتوجه‌به عدم گارانتی بلبرینگ و بک استاپ توسط سازندگان و تأمین‌کنندگان این محصولات، انواع بلبرینگ‌های مصرفی شامل گارانتی محصولات نمی‌شوند.
کاتالوگ الکتروموتور جلیم
جهت مشاهده و دانلود کاتالوگ الکتروموتور جلیم به لینک عکس زیر مراجعه نمایید.
