کاتالوگ الکتروموتور زیمنس

کاتالوگ الکتروموتور زیمنس

19 مهر 1400

استانداردهای بازدهی انرژی مختلفی در سراسر جهان برای موتورهای القایی وجود دارد. برای ترویج استاندارد سازی جهانی، استاندارد بین المللی IEC 60034-30-1: 2014 برای کلاس های بازدهی الکتروموتور تک سرعته، سه فاز، موتورهای القایی (کد IE) به عنوان مبنایی برای استانداردهای کشورها تعریف شده و استفاده می شود.

تنها کشورهای (NAFTA) ایالات متحده آمریکا، کانادا و مکزیک از استانداردهای متفاوتی از Nema MG1 استفاده می کنند. استاندارد IEC60034-30-1: 2014 الکتروموتوهای القایی با ولتاژ کاری پایین را به کلاس های بازدهی جدید IE1 تا IE4 تقسیم می کند.

  • الکتروموتورهای القایی با ولتاژ کاری تا 1000 ولت و فرکانس کاری 60-50 هرتز( الکتروموتوهای القایی با ولتاژ کاری پایین)
  • نرخ توان: 12/0 تا 1000 کیلووات؛ با 2، 4، 6 یا 8 قطب
  • شرایط کاری: S1

کلاس بازدهی

بازدهی در IEC 60034-30-1 بر اساس روش تعیین تلفات بر اساس IEC 60034-2-1: 2014 است.

کلاس های بازدهی IE

کلاس بندی بازدهی با اصطلاحات زیر تعیین می شوند:

نام گذاری (IE: International Efficiency)

  1. IE1 (بازدهی استاندارد)
  2. IE2 (بازدهی بالا)
  3. IE3 (بازدهی عالی)
  4. IE4 (بازدهی فوق العاده)

GB 18613-2012

چین

NEMA-MG1
NAFTA (آمریکا، کانادا، مکزیک)
IEC 60034-30-1
اتحادیه اروپا و دیگرکشورها
IE4   IE4
IE3 بازدهی فوق العاده (فرکانس 60 هرتز) IE3
IE2 بازدهی انرژی (فرکانس 60 هرتز) IE2

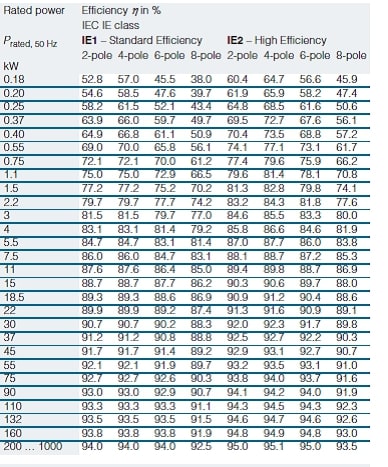

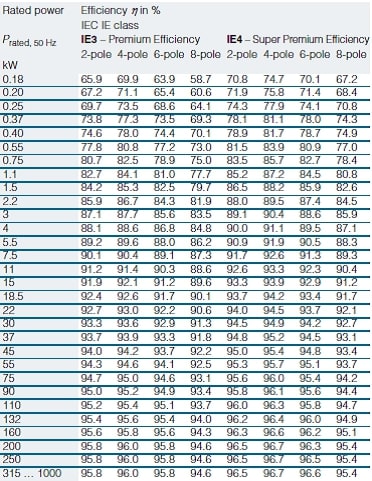

جدول بازدهی IE1 تا IE4 (به درصد) بر اساس استاندارد IEC 60034-30-1:2014

جدول بازدهی IE1 تا IE4

جدول بازدهی IE3

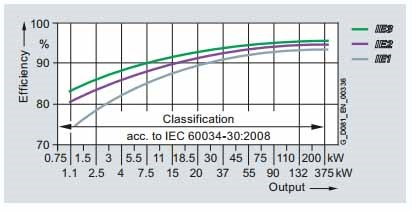

نمودار IE

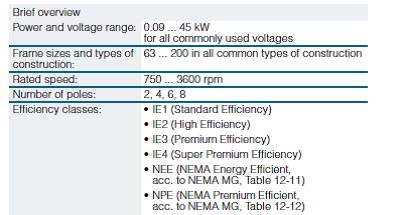

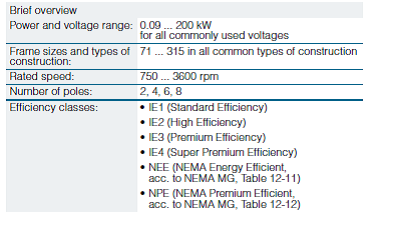

معرفی و مشخصات فنی الکتروموتورهای زیمنس سری GP/SD 1LE

رایج ترین و پرمصرف ترین الکتروموتورهای زیمنس از سری GP/SD 1LE بوده که در بیشتر کاربردهای صنعتی مورد استفاده قرار می گیرند. سری جدید الکتروموتور زیمنس GP/SD مدل 1LE بوده که جایگزین مدل قبلی خود یعنی مدل 1LA7 می‌باشد. از تفاوت های مدل جدید تغییر در طراحی ظاهری، جنس کاسه عقب الکتروموتور و بالا رفتن راندمان آن بوده است.

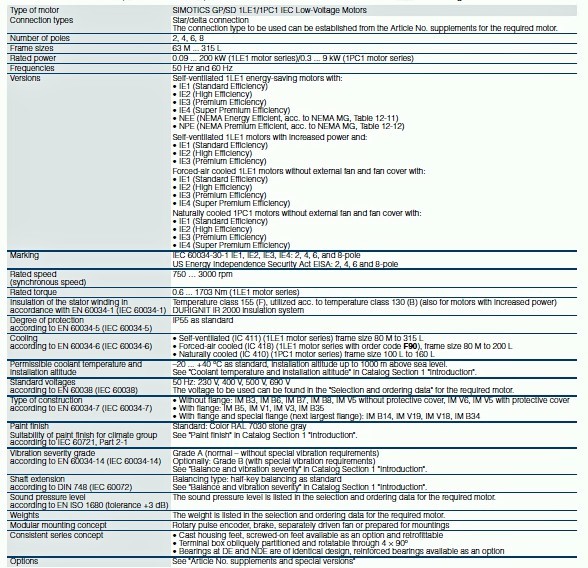

مشخصات فنی کلی الکتروموتورهای سری GP/SD 1LE

استاندارد IEC 63-315
محدوده توان 200 تا 09/0 کیلووات
تعداد قطب ها 2،4،6،8
سرعت (rpm) 750،900،1500،3000
برق تغذیه ورودی 400/230 (5/7 تا 06/0 کیلووات)
و
690/400 (5/18 تا 2/2 کیلووات)
حفاظت IP55
نوع نصب در جهت ها و حالت های مختلف افقی و عمودی
روش نصب (IM): پایه دار B3
نیم فلنچ B14
فلنچ بزرگ B5
پایه و فلنچ B35

طراحی موتورهای 1LE حداکثر انعطاف پذیری و حداقل هزینه های نصب را تضمین می کند. کاربران از صفحات بلبرینگ تقویت شده با خواص مکانیکی مطلوب و جعبه های ترمینال با قابلیت دسترسی راحت بهره مند می شوند. الکتروموتورهای 1LE زیمنس جزو کم حجم ترین و فشرده ترین الکتروموتورهای حال حاضر می باشند. ترکیب بکار رفته در ساخت روتور باعث شده تا تلفات روتور به حداقل برسد.

طراحی منحصر بفرد الکتروموتورهای 1LE و انعطاف پذیری آنها باعث شده تا هزینه های نصب کاهش یابد. پایه ها به صورت پیچی بوده و قسمت های مختلف مانند انکودر، ترمز و فن به راحتی بر روی الکتروموتور نصب می شوند.

انواع الکتروموتور 1LE1 / 1PC1

خانواده موتور 1LE1 / 1PC1 شامل دو سری اصلی هستند:

1- Simotics GP برای کاربردهای عمومی (General Purpose)

موتور با پوسته آلومینیومی

موتورهای Simotics GP 1LE1 / 1PC1 با پوسته آلومینیومی برای طیف گسترده ای از کاربردها در محیط های صنعتی مناسب هستند. این الکتروموتورها با نوجه به وزن کمی که دارند در پمپ ، فن ها و کمپرسورها کاربرد دارند. همچنین آنها برای استفاده در نوارنقاله ها مناسب هستند.

موتور با پوسته آلومینیومی

2- Simotics SD برای کار در شرایط سخت و توان های بالا ( Severe Duty )

الکتروموتور با پوسته چدن

موتورهای Simotics SD 1LE1  با پوسته چدنی بسیار سخت و مقاوم بوده و بنابراین اولین انتخاب برای کار در شرایط سخت محیطی است. این مدل الکتروموتور در محیط دارای گرد و غبار یا ارتعاش در آسیاب و میکسر و همچنین محیط های دارای مواد خورنده در صنعت پتروشیمی کاربرد دارند.

موتور Simotics SD

کاربرد

با توجه به طیف گسترده این موتورها و مزایای آنها، این امکان را بوجود آورده تا از موتورهای 1LE1 / 1PC1 ساخت زیمنس در تمامی بخش های صنعت به دلیل خصوصیات و ویژگی های متعدد آنها استفاده شود. طیف وسیع ولتاژ کاری الکتروموتورهای زیمنس آنها را قادر می سازد تا در سراسر جهان مورد استفاده قرار گیرند.

زمینه گسترده بکار بردن الکتروموتورهای زیمنس شامل موارد زیر است:

  • پمپ ها
  • فن ها
  • کمپرسورها
  • سیستم های نوار نقاله، جرثقیل ها و بالابرها
  • ماشین آلات بسته بندی
  • اتوماسیون و درایو
  • صنعت تولید
  • ساخت ماشین آلات

الکتروموتورهای پوسته چدنی زیمنس نیز در شرایط کار سخت مانند:

  • صنعت پتروشیمی
  • داروسازی
  • صنایع شیمیایی
  • صنعت چاپ
  • صنایع تبدیلی

کاربرد دارند.

نحوه پلاک خوانی الکتروموتور زیمنس

پلاک خوانی الکتروموتور زیمنس

1 نوع الکتروموتور: سه فاز ولتاژ پایین 18 اطلاعات تکمیلی
2 شماره کالا 19 محدوده دمای کاری
3 شماره سریال کارخانه 20 ارتفاع نصب (از سطح دریا)
4 نحوه نصب 21 اطلاعات مشتری
5 درجه حفاظت 22 تاریخ ساخت (ماه و سال)
6 ولتاژ و نحوه سربندی سیم پیچ 23

حالت بالانس

(افقی (H) یا عمودی (V))

7 فرکانس 24 طبقه بندی (CL)
8 جریان نامی (A) 25 شماره نوع موتور (MT)
9 توان نامی (kw) 26

استاندارد سری، توان، فرکانس 50 هرتز (P50/50 Hz)
400 ولت مثلث

10 ضریب قدرت (COSφ) 27

استاندارد سری، توان، فرکانس 50 هرتز (P50/50 Hz)
690 ولت مثلث

11 بازدهی 28 توان معادل فرکانس 60 هرتز در شرایط کاری IEC
12 سرعت نامی (rpm) 29 توان سری های استاندارد IEC در فرکانس 60 هرتز
13 کلاس بازدهی (IE) 30 آدرس سازنده
14 استانداردها و خصوصیات 31 گواهی نامه (سرتیفیکت)
15 وزن الکتروموتور 32 اطلاعات اختیاری
16 کلاس عایقی 33 سایز بلبرینگ
17 سایز فریم 34 اطلاعات مربوط به دوره روغن کاری

ضریب اصلاح توان الکتروموتور زیمنس برای دما و ارتفاع

بازده و راندمان الکتروموتورهای زیمنس تحت تاثیر دمای محیط و ارتفاع از سطح دریا بوده به که در جدول زیر ضرایب آن مشخص شده است:

ارتفاع از سطج دریا (برحسب متر) دمای محیط ( برحسب سانتی گراد)
کمتر از 30 40-30 45 50 55 60
1000 1/07 1 0.96 0.92 0.87 0/82
1500 1/04 0/97 0/93 0/89 0/84 0/79
2000 1 0/94 0/9 0/86 0/82 0/77
2500 0/96 0/9 0/86 0/83 0/78 0/74
3000 0/92 0/86 0/82 0/79 0/75 0/7
3500 0/88 0/82 0/79 0/75 0/71 0/67
4000 0/82 0/77 0/74 0/71 0/67 0/63

جدول زیر لیست مهم ترین اطلاعات فنی الکتروموتورهای زیمنس سری SIMOTICS GP/SD 1LE1/1PC1 می باشد

این اطلاعات شامل تعداد قطب ها، سایز فریم، توان، فرکانس کاری، کلاس بازدهی، سرعت و دیگر موارد است.

تمام داده های ذکر شده در جدول قابل استفاده برای فرکانس 50 هرتز است. با استفاده از مبدل، عوامل کاهش گشتاور برای گشتاور ثابت و درایو ها برای فن ها، پمپ ها و کمپرسورها باید با استفاده از ابزار مهندسی  "Sizer for Siemens" پیکربندی شوند. سطوح بالای نویز و سر و صدا باید در فرکانس های غیر از 50 هرتز برای موتورهایی که با مبدل ها کار میکنند، به دلیل مقادیر هارمونیک منبع تغذیه بکار برده شود.

محدودیت مکانیکی سرعت

هنگامی که موتور بالاتر از فرکانس نامی خود کار می کند، توجه به این مسئله که حداکثر سرعت با محدودیت های بلبرینگ غلتکی، سرعت بحرانی روتور و قسمت های دوار محدود می شود مهم است.

حفاظت موتور

تابع حفاظت موتور می تواند با استفاده از قابلیت سنجش I^2 t در نرم افزار مبدل اجرا شود. در صورت نیاز، حفاظت دقیق تر موتور می تواند با اندازه گیری دمای مستقیم با استفاده از سنسور Kty84، ترمیستورهای PTC یا دماسنج های مقاومتی PT1000 در سیم پیچ موتور، ارائه شود. برخی از مبدل های زیمنس دمای موتور را با استفاده از مقاومت سنسور دما تعیین می کنند. آنها می توانند در یک دمای مشخص برای زنگ هشدار و تریپ تنظیم شوند.

حفاظت عایقی

عایق موتورهای 1LE به طوری طراحی شده است که عملکرد مبدل در ولتاژ های بالاتر از 500 ولت امکان پذیر باشد.

همه موتورها با کدهای ولتاژ 22 و 34 باید بر روی یک مبدل تحت این شرایط عمل کنند. برای کارکرد مبدل با درجه بندی توان مشخص شده در کاتالوگ، موتورها با توجه به درجه حرارت درجه حرارت 155 سانتی گراد (F) استفاده می شود، یعنی در این مورد نه یک ضریب سرویس> 1 و نه افزایش دمای خنک کننده امکان پذیر است.

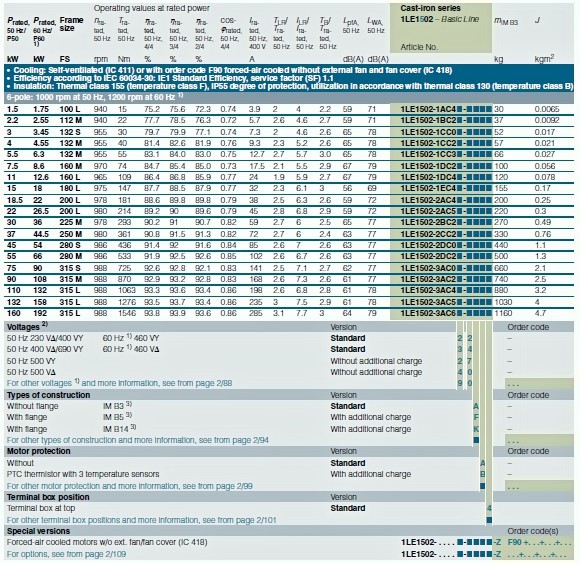

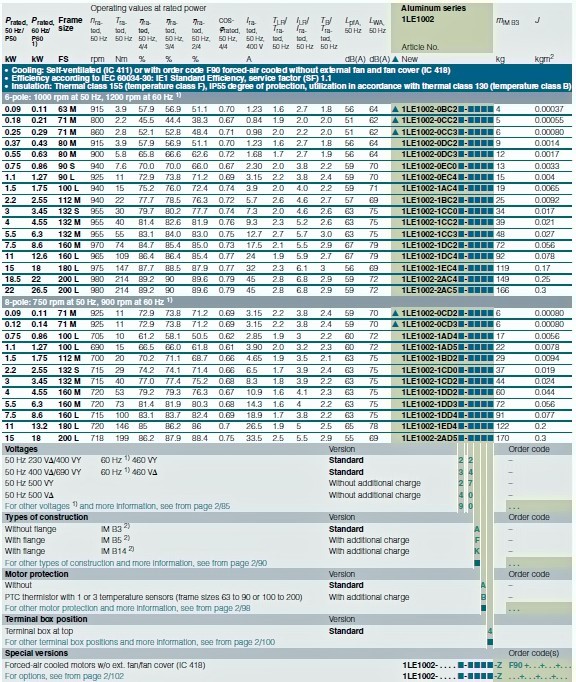

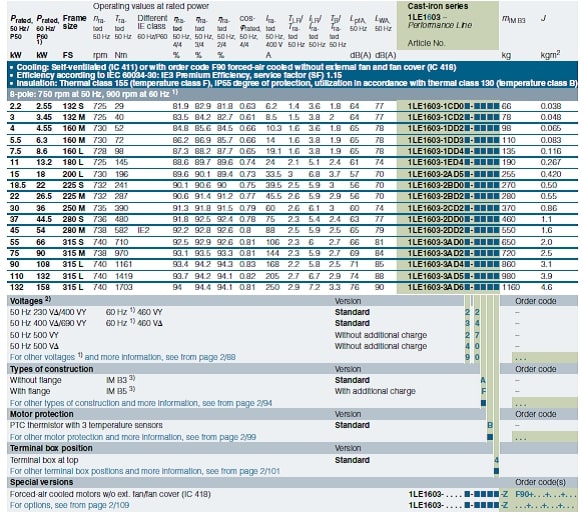

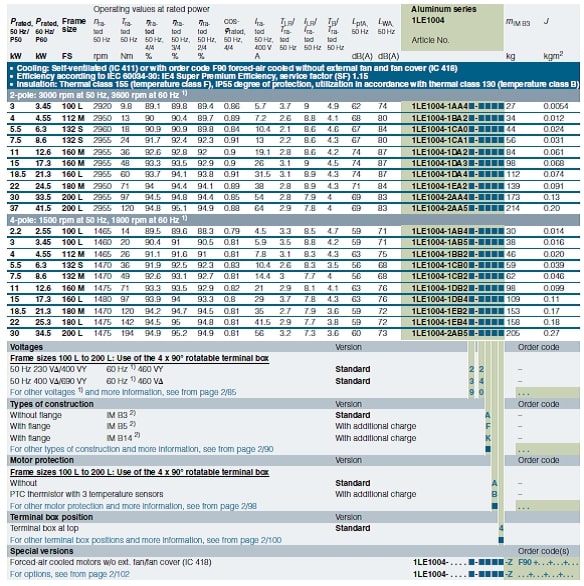

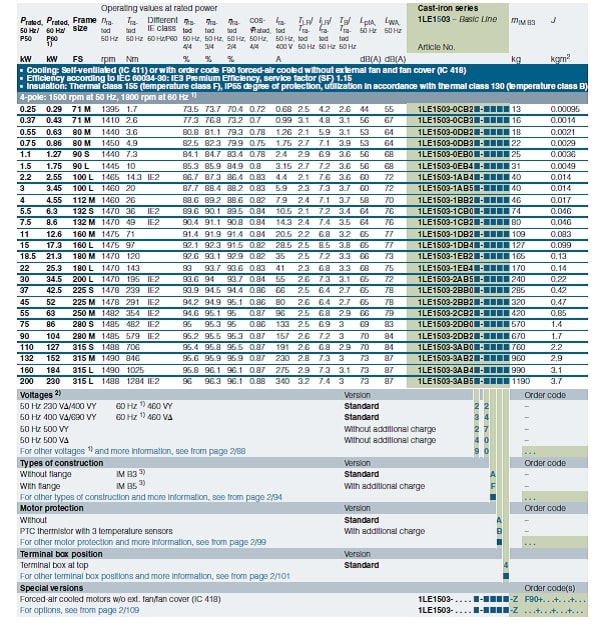

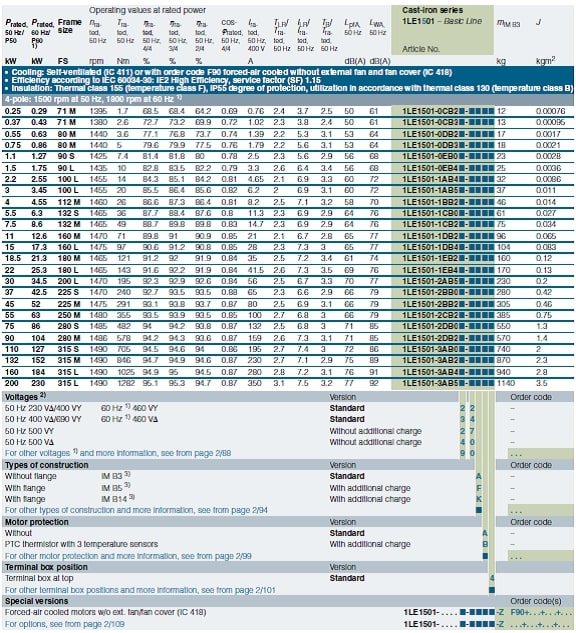

جدول الکتروموتور زیمنس سری SIMOTICS GP/SD

الکتروموتور زیمنس سری SIMOTICS GP/SD 1LE1 با بازدهی استاندارد IE1 پوسته آلومینیوم

  • 2 قطب (3000 دور)

موتور زیمنس سری SIMOTICS GP/SD IE1

  • 4 قطب (1500 دور)

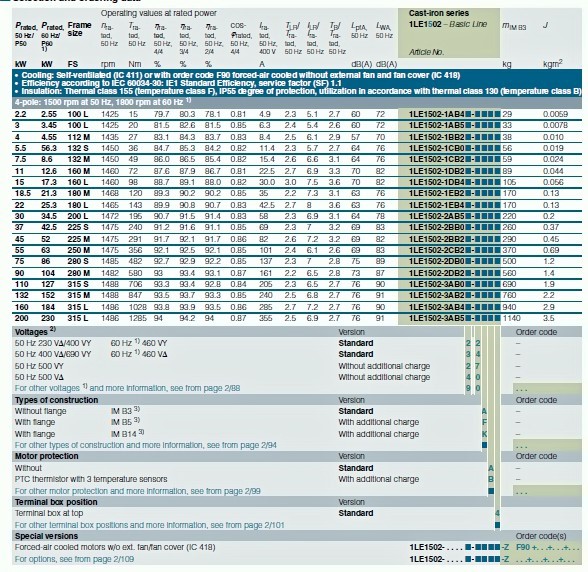

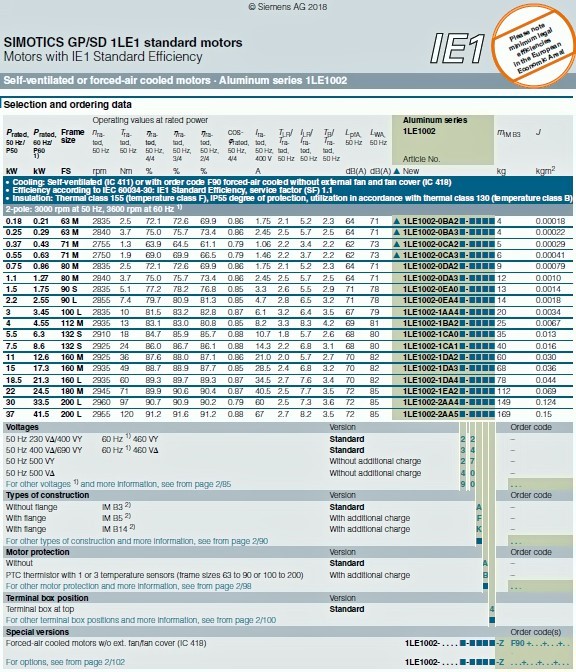

جدول موتور IE1 با دور 1500

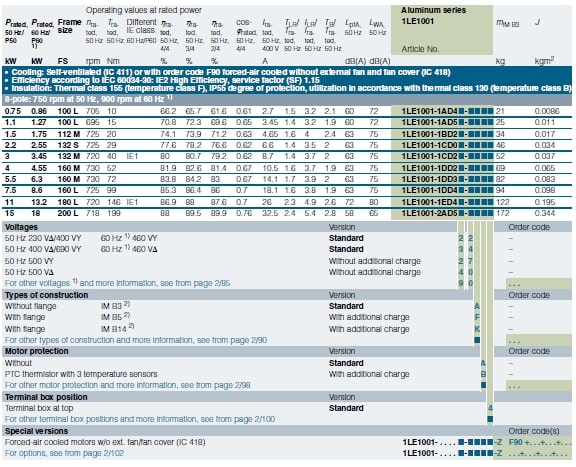

  • 6 قطب (1000 دور) و 8 قطب (750 دور)

موتور زیمنس 6 و 8 قطب 1LE1002

الکتروموتور زیمنس سری SIMOTICS GP/SD 1LE1 با بازدهی استاندارد IE1 پوسته چدن

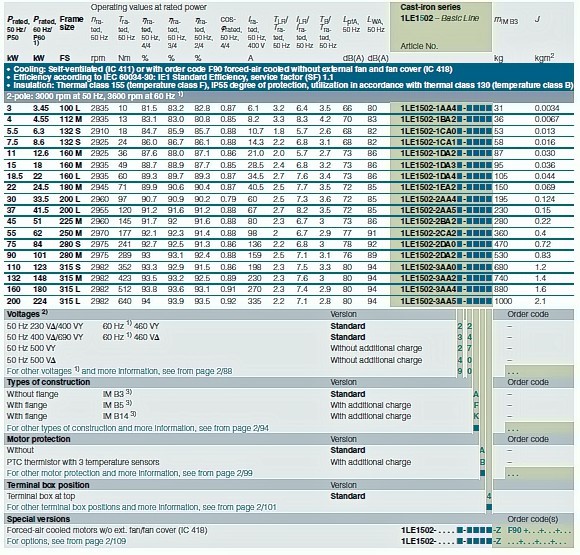

  • 2 قطب (3000 دور)

موتور زیمنس 1LE1502

  • 4 قطب (1500 دور)

موتور زیمنس سری 1LE1502

  • 6 قطب (1000 دور)

موتور زیمنس سری 6 قطب 1LE1502

  • 8 قطب (750 دور)

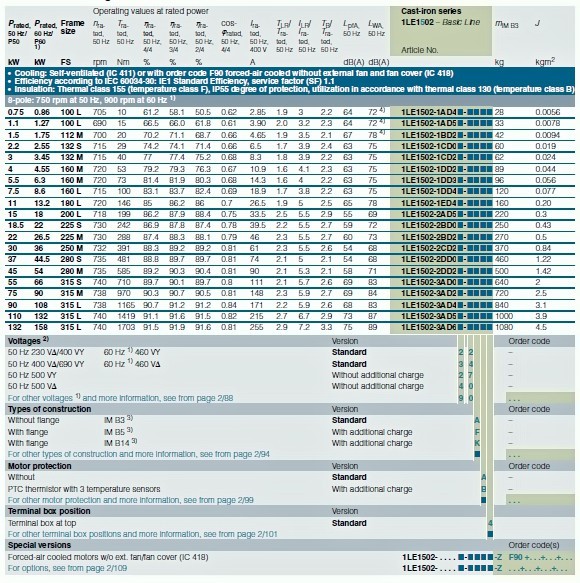

موتور زیمنس 8 قطب 750 دور

الکتروموتور زیمنس سری SIMOTICS GP/SD 1LE1 با بازدهی بالا IE2 پوسته آلومینیوم

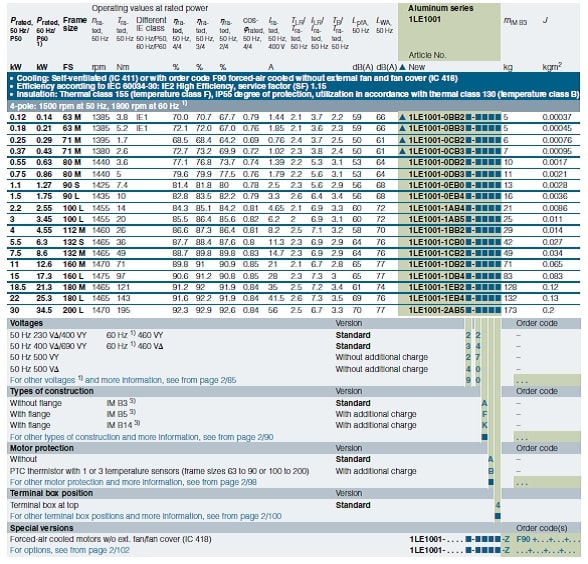

  • 2 و 4 قطب (3000 و 1500 دور)

موتور زیمنس 2 و 4 قطب سری IE2

دینام زیمنس 2 و 4 قطب سری IE2

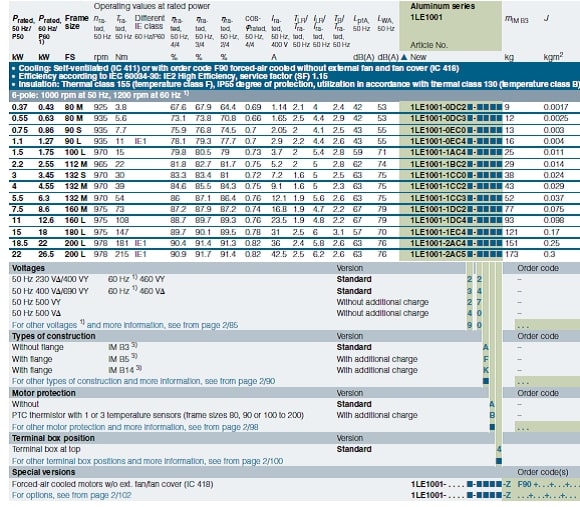

  • 6 و 8 قطب (1000 و 750 دور)

موتور زیمنس 6و 8 قطب سری IE2

جدول موتور زیمنس 6 و 8 قطب سری IE2

الکتروموتور زیمنس سری SIMOTICS GP/SD 1LE1 با بازدهی بالا IE2 پوسته چدن

  • 2 قطب (3000 دور)

جدول موتور زیمنس IE2 پوسته چدن 2 قطب 3000 دور

  • 4 قطب (1500 دور)

جدول موتور زیمنس IE2 پوسته چدن 4 قطب

  • 6 قطب (1000 دور)

موتور زیمنس سری IE2 پوسته چدن6 قطب

  • 8 قطب (750 دور)

موتور زیمنس سری IE2 پوسته چدن 8 قطب

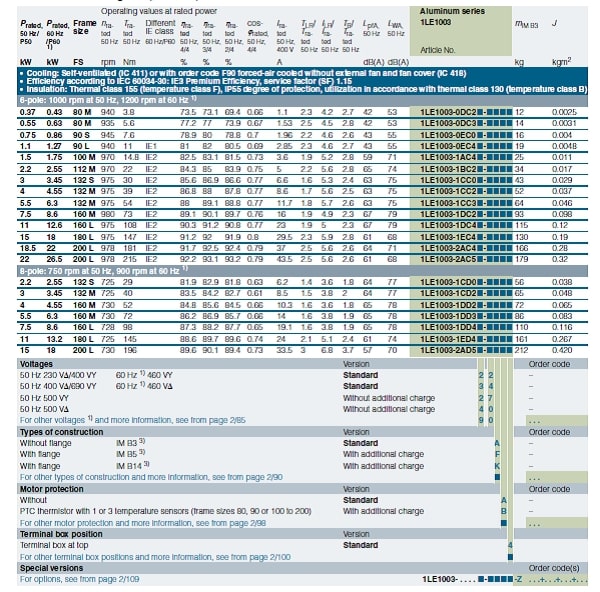

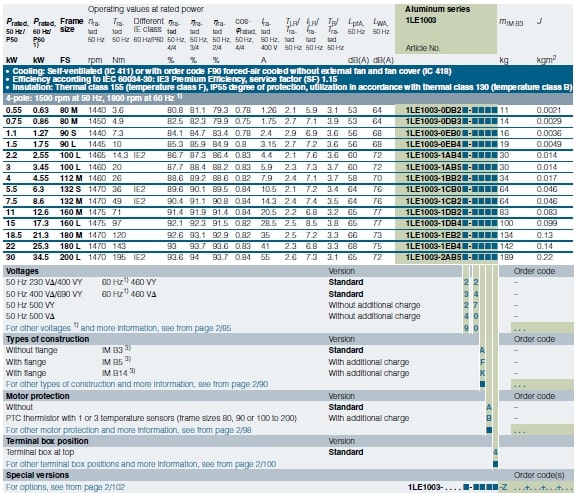

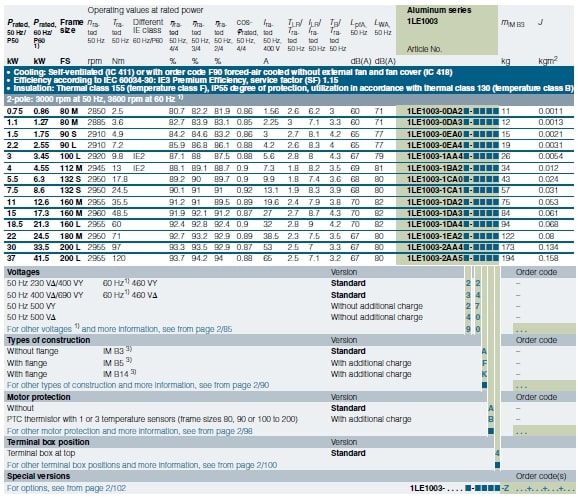

الکتروموتور  زیمنس سری SIMOTICS GP/SD 1LE1 با بازدهی عالی IE3 پوسته آلومینیوم

  • 2 قطب (3000 دور)

موتور زیمنس سری IE3 پوسته آلومینیوم 2 قطب

  • 4 قطب (1500 دور)

موتور زیمنس سری IE3 پوسته آلومینیوم 4 قطب

  • 6 و 8 قطب (1000 و 750 دور)

موتور زیمنس سری IE3 پوسته آلومینیوم 6 و 8 قطب

الکتروموتور  زیمنس سری SIMOTICS GP/SD 1LE1 با بازدهی عالی IE3 پوسته چدن

  • 2 قطب (3000 دور)

موتور زیمنس سری IE3 پوسته چدن 2 قطب

  • 4 قطب (1500دور)

موتور زیمنس سری IE3 پوسته چدن 4 قطب

  • 6 قطب (1000 دور)

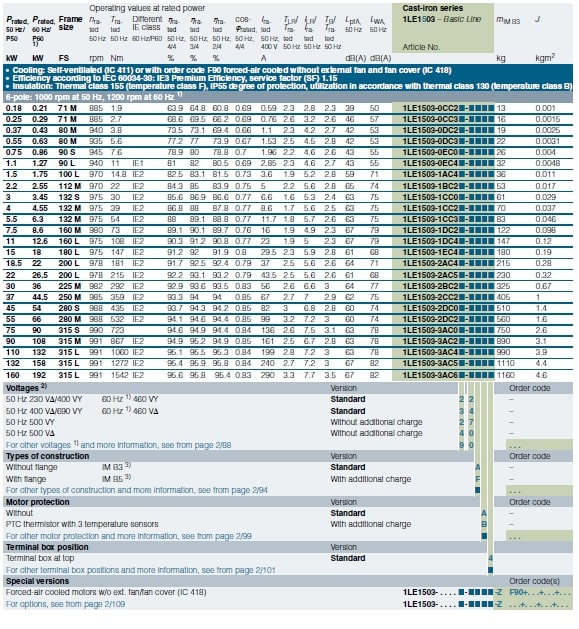

موتور زیمنس سری IE3 پوسته چدن 6 قطب

  • 8 قطب (750 دور)

موتور زیمنس سری IE3 پوسته چدن 8 قطب

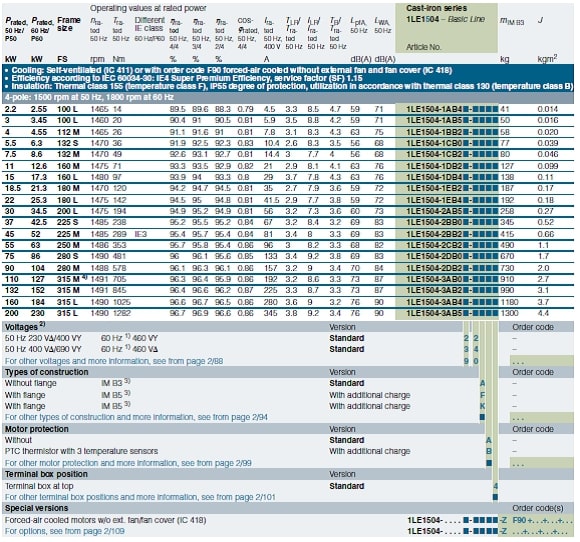

الکتروموتور زیمنس سری SIMOTICS GP/SD 1LE1 با بازدهی فوق العاده IE4 پوسته آلومینیوم

  • 2 و 4 قطب (3000 و 1500 دور)

موتور زیمنس سری IE4 پوسته آلومینیوم 2 و 4 قطب

الکتروموتور زیمنس سری SIMOTICS GP/SD 1LE1 با بازدهی فوق العاده IE4 پوسته چدن

  • 2 قطب (3000 دور)

موتور زیمنس سری IE4 پوسته چدن 2 قطب

  • 4 قطب (1500 دور)

موتور زیمنس سری IE4 پوسته چدن 4 قطب

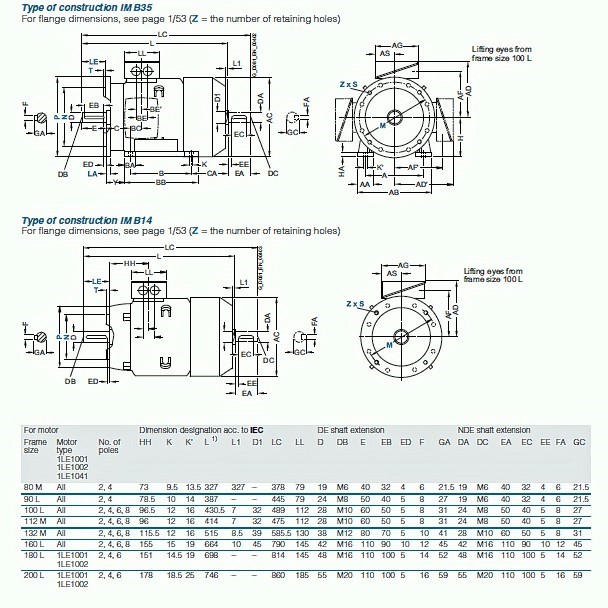

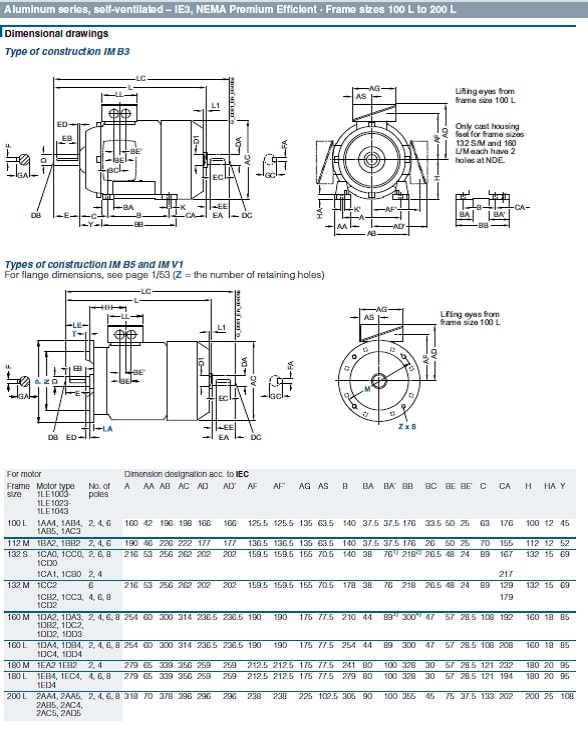

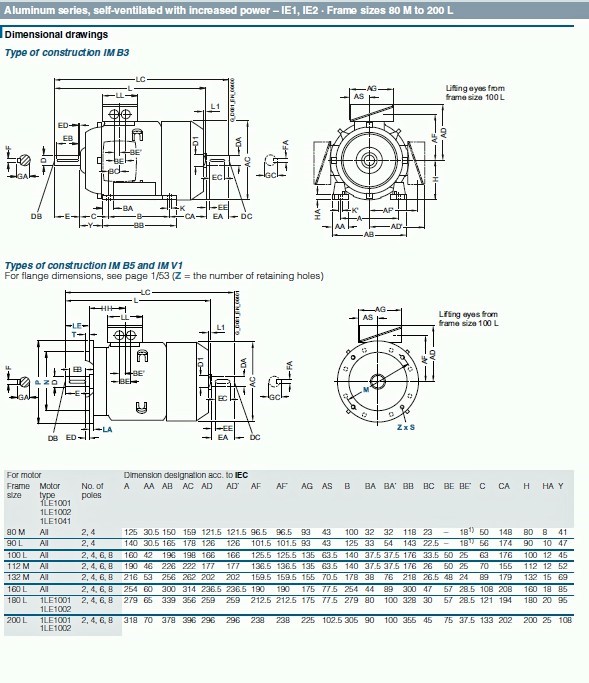

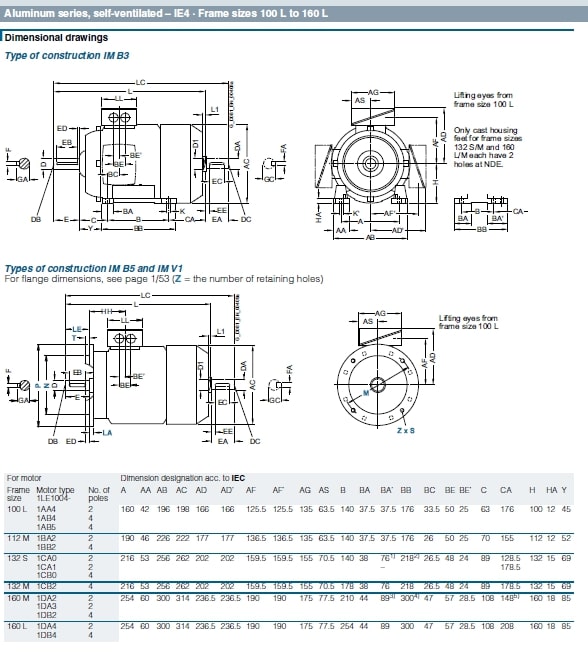

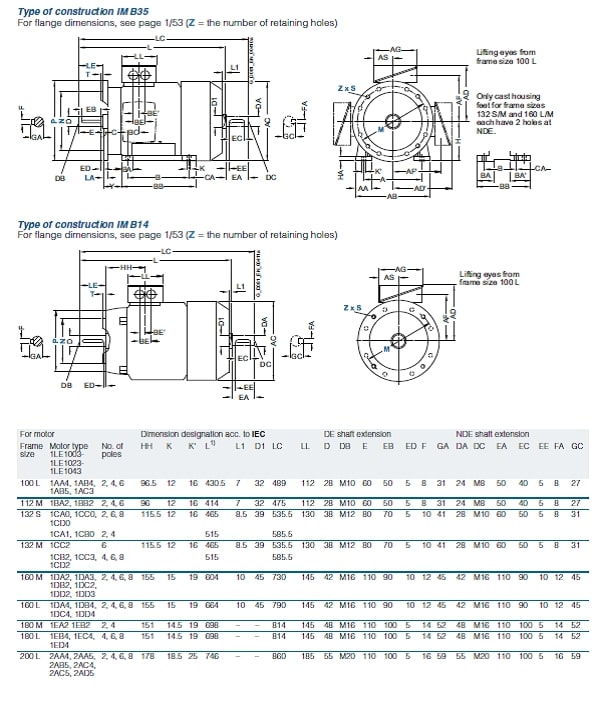

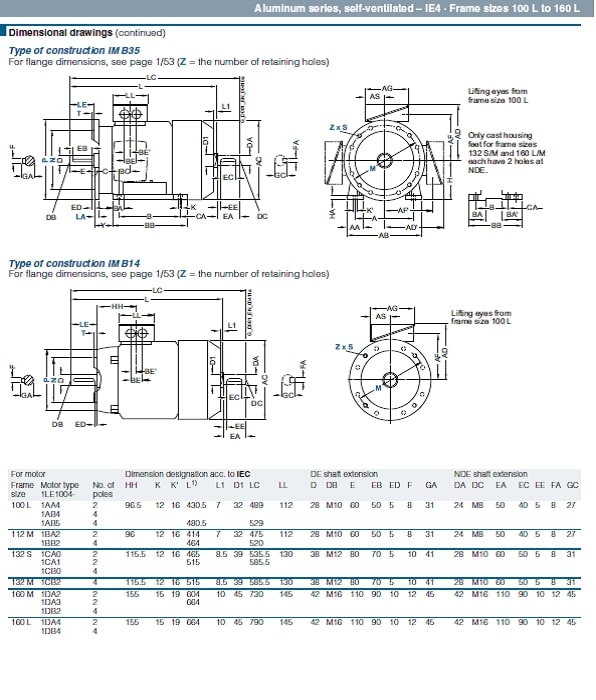

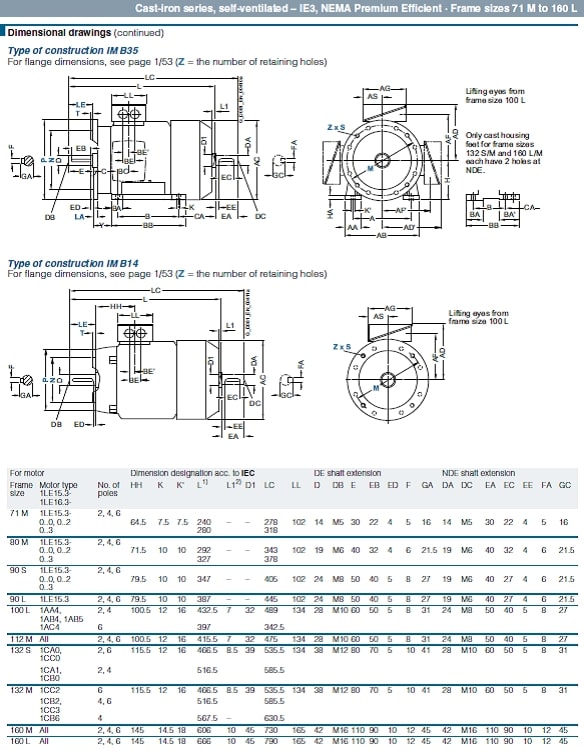

ابعاد و اندازه های الکتروموتور زیمنس سری SIMOTICS GP/SD 1LE1 پوسته آلومینیوم

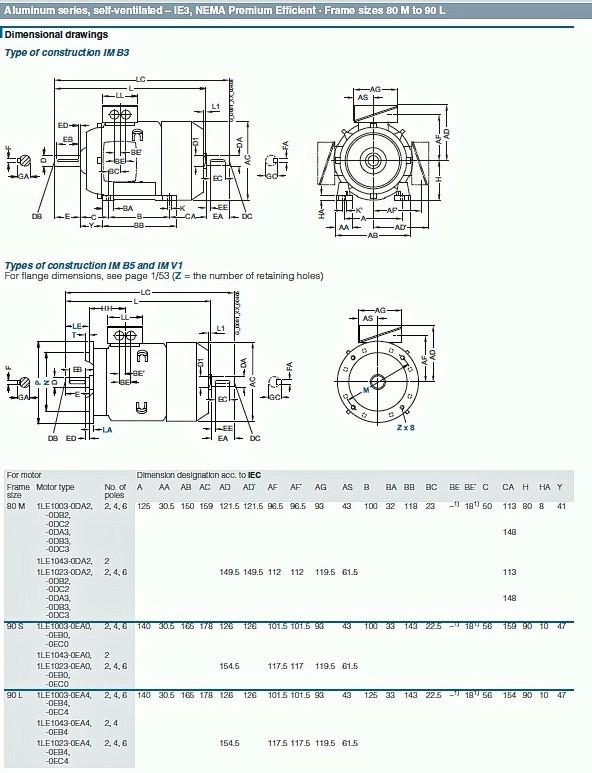

ابعاد الکتروموتور زیمنس سری SIMOTICS GP/SD 1LE1 پوسته آلومینیوم

ابعاد اندازه گیری موتور زیمنس SIMOTICS GP/SD 1LE1 پوسته آلومینیوم

ابعاد الکتروموتور زیمنس SIMOTICS GP/SD 1LE1 پوسته آلومینیوم

ابعاد دینام زیمنس SIMOTICS GP/SD 1LE1 پوسته آلومینیوم

ابعاد اندازه گیری موتور زیمنس 1LE1 پوسته آلومینیوم

اندازه های موتور زیمنس سری 1LE1 پوسته آلومینیوم

اندازه گیری موتور زیمنس سری 1LE1 پوسته آلومینیوم

ابعاد و اندازه گیری  دینام زیمنس سری 1LE1 پوسته آلومینیوم

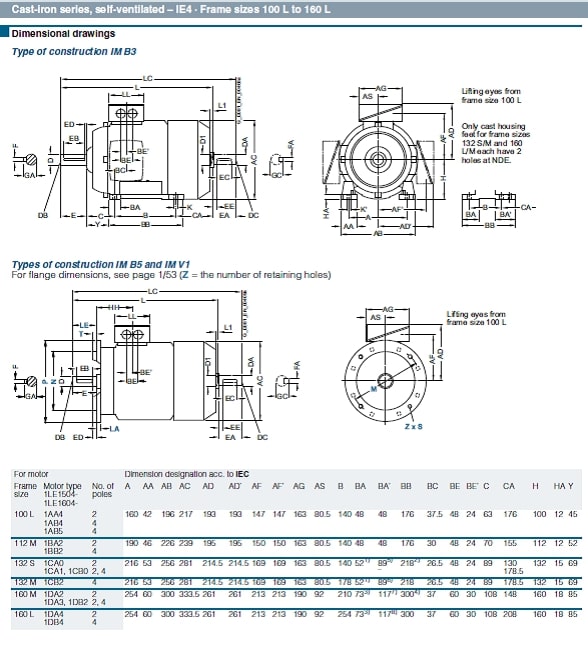

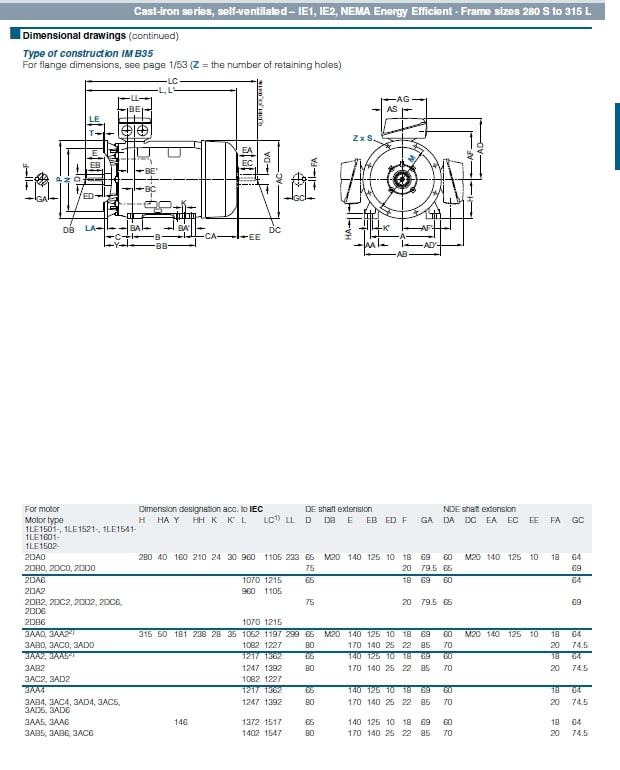

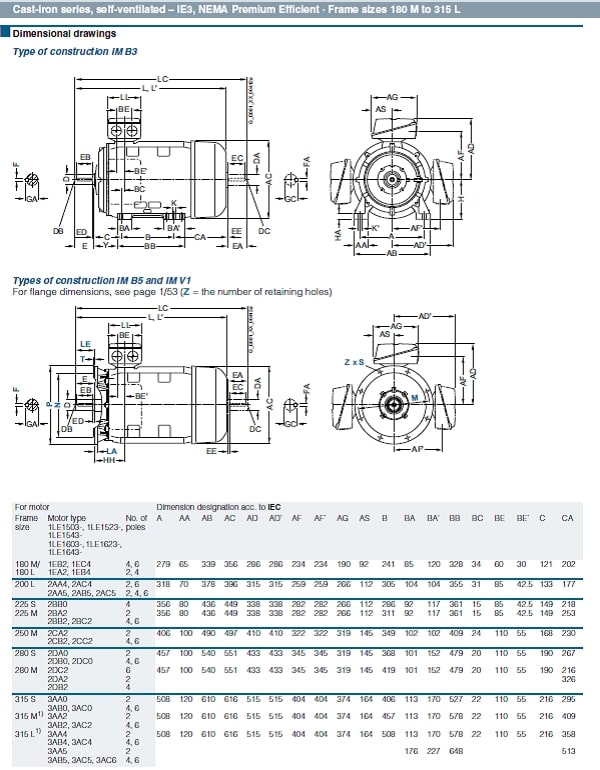

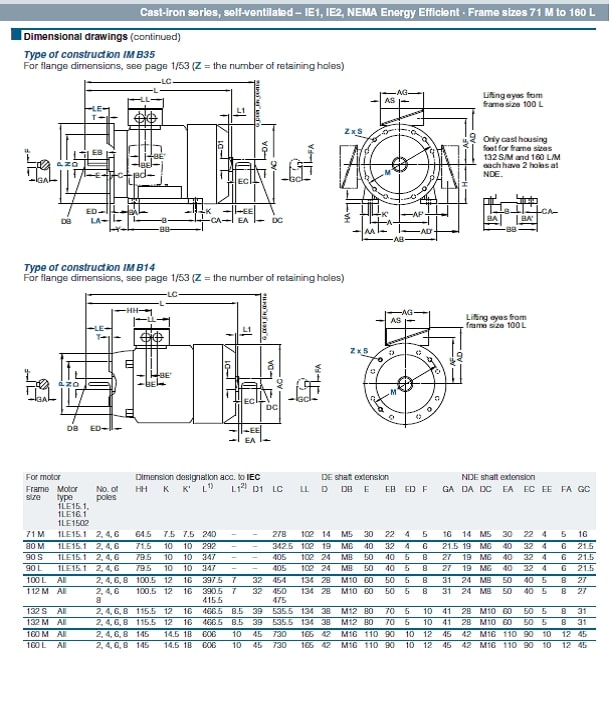

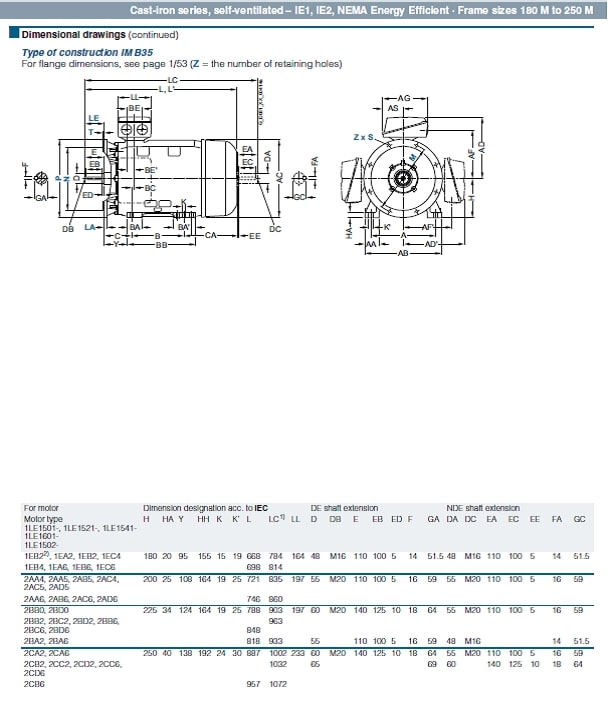

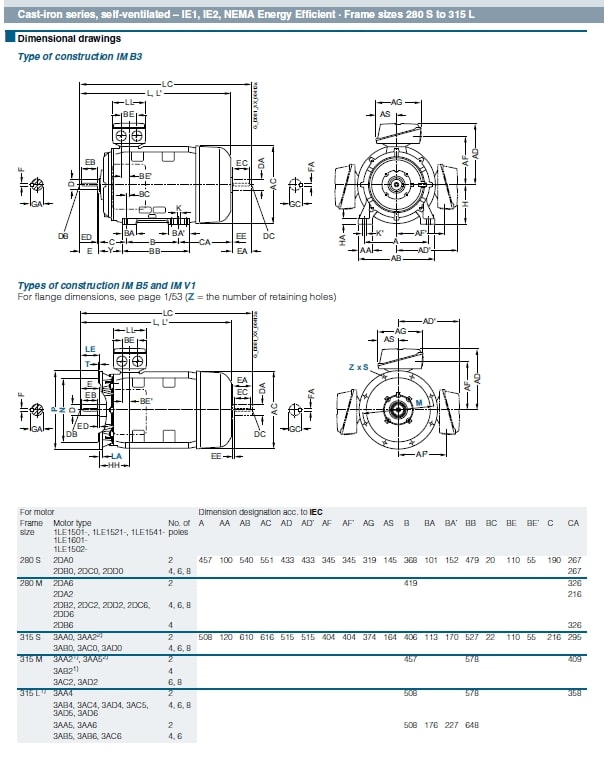

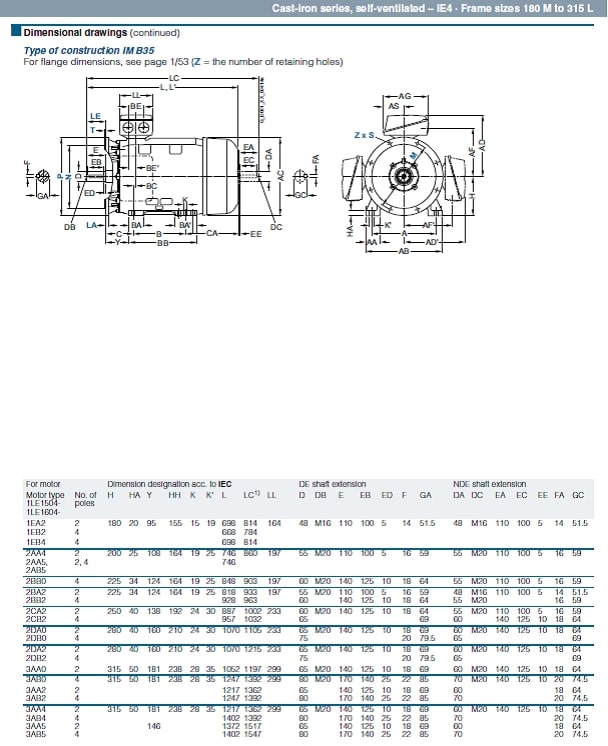

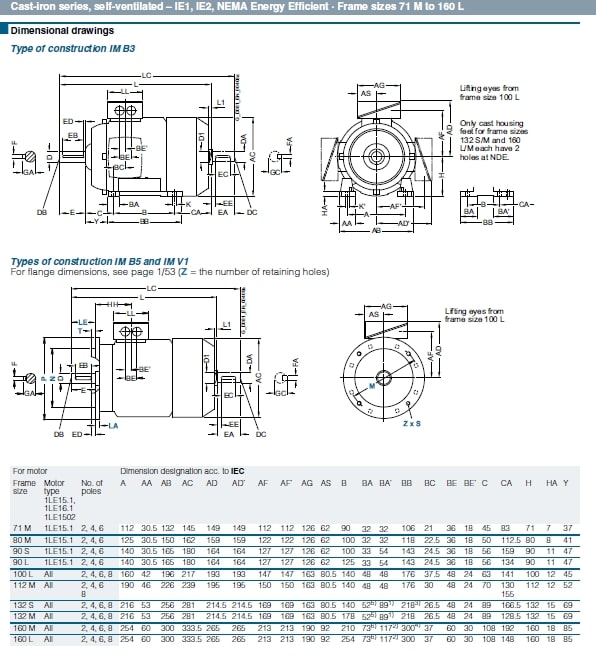

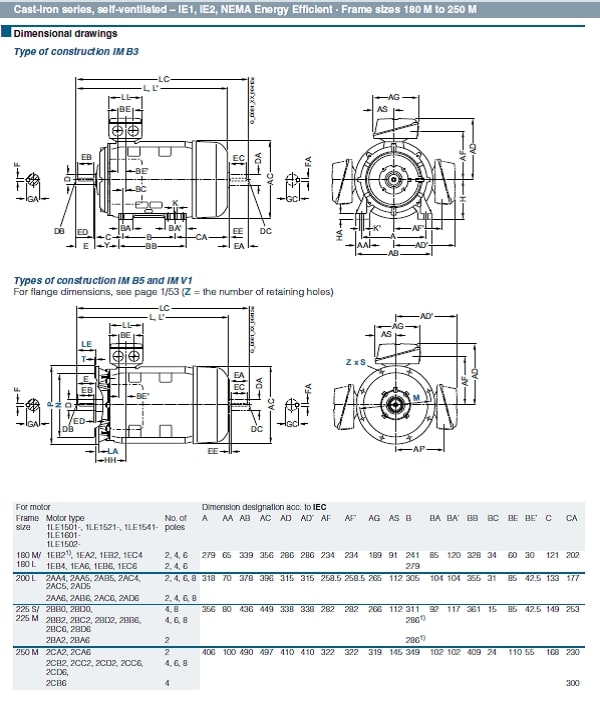

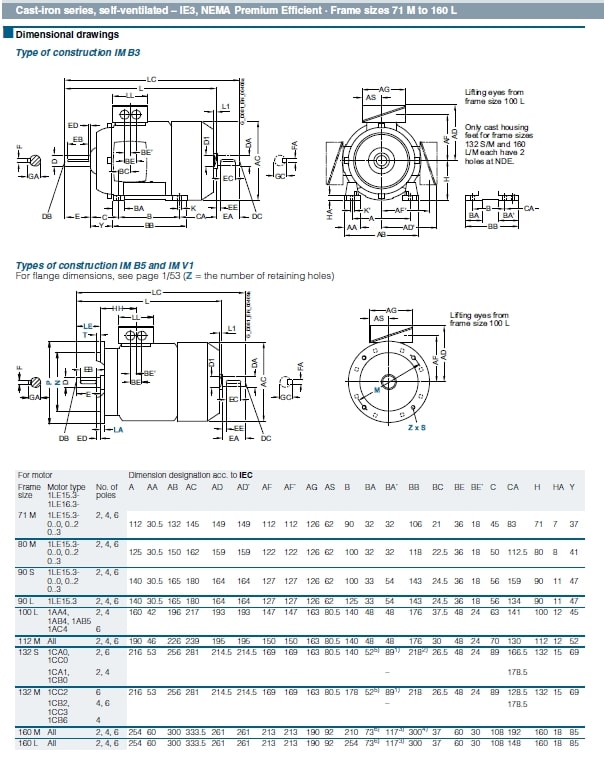

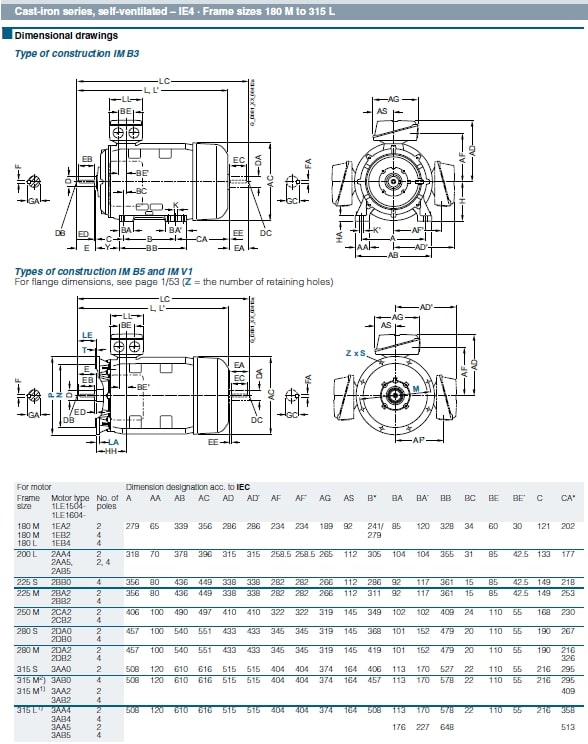

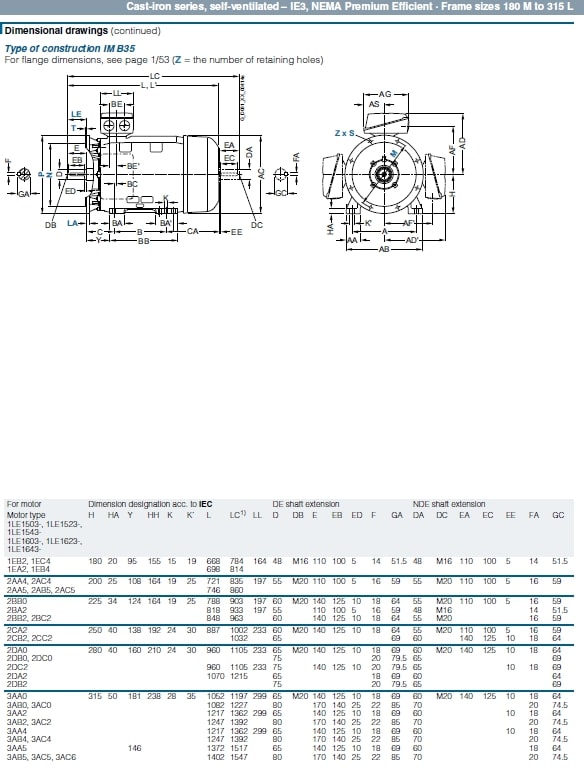

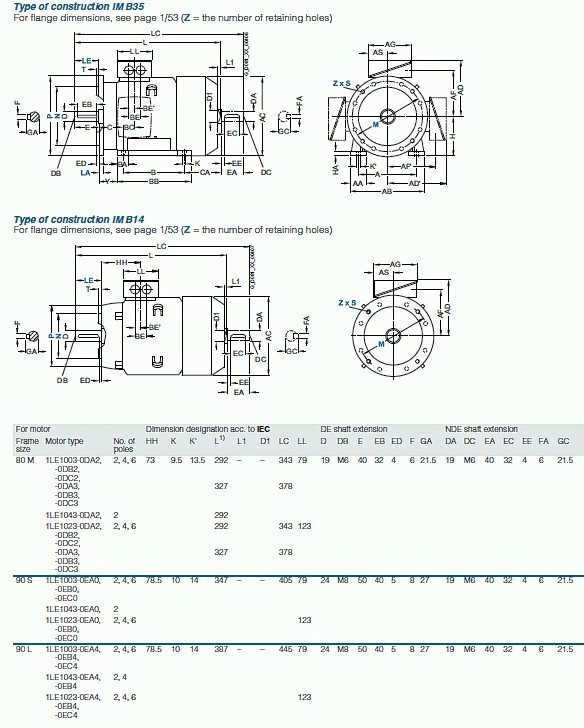

ابعاد و اندازه های الکتروموتور زیمنس سری SIMOTICS GP/SD 1LE1 پوسته چدن

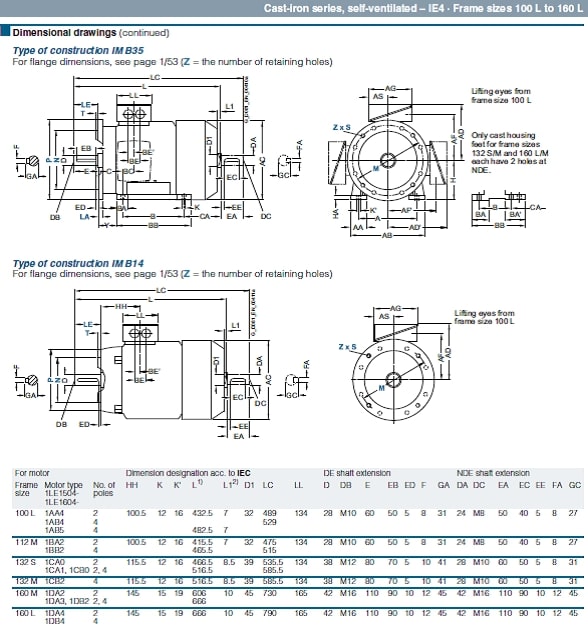

ابعاد و اندازه گیری  دینام زیمنس سری 1LE1 پوسته چدن

ابعاد دینام زیمنس سری 1LE1 پوسته چدن

ابعاد الکتروموتور زیمنس سری 1LE1 پوسته چدن

اندازه گیری دینام زیمنس سری 1LE1 پوسته چدن

شکل ابعاد دینام زیمنس سری 1LE1 پوسته چدن

شکل اندازه های موتور زیمنس سری 1LE1 پوسته چدن

شکل اندازه های و ابعاد موتور زیمنس سری 1LE1 پوسته چدن

الکتروموتور زیمنس سری 1LE1 پوسته چدن

تصویر ابعاد الکتروموتور زیمنس سری 1LE1 پوسته چدن

تصویر ابعاد دینام زیمنس سری 1LE1 پوسته چدن

تمایی از ابعاد دینام زیمنس سری 1LE1 پوسته چدن

نمای باز از ابعاد و اندازه های دینام زیمنس سری 1LE1 پوسته چدن

نمایی از تصویر ابعاد موتور الکتریکی زیمنس سری 1LE1 پوسته چدن

شمایل از ابعاد موتور زیمنس سری 1LE1 پوسته چدن

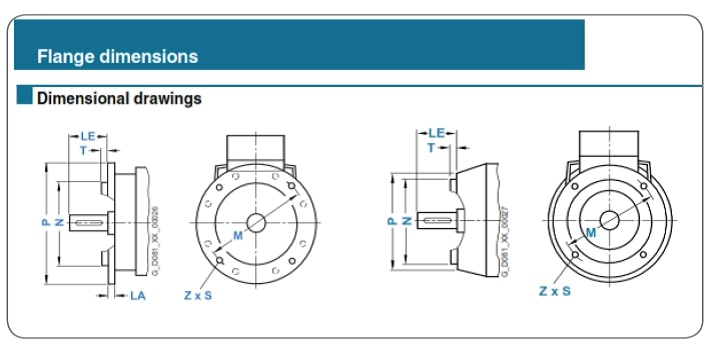

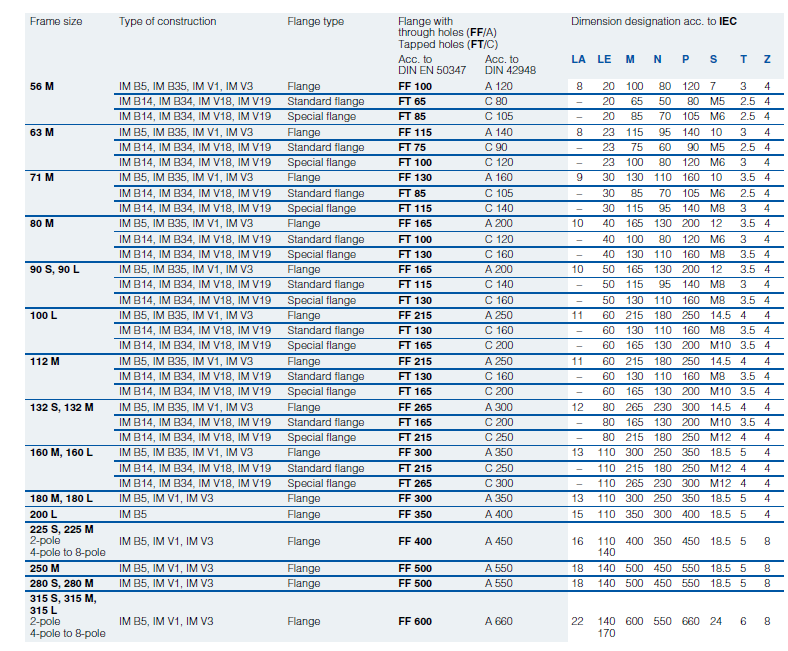

ابعاد و اندازه های فلنچ الکتروموتور زیمنس

ابعاد فلنچ دینام زیمنس

اندازه های فلنچ موتور زیمنس

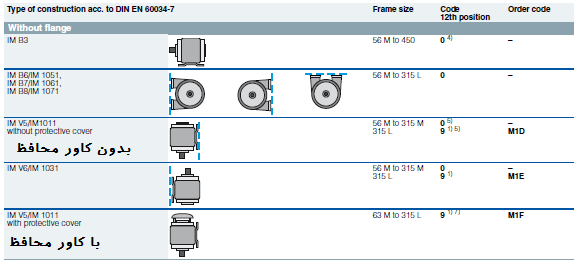

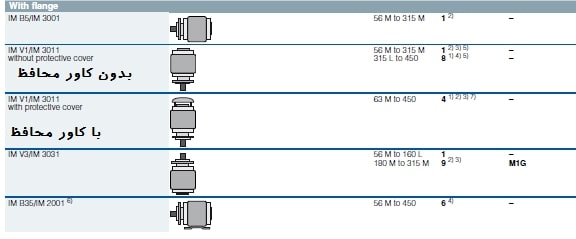

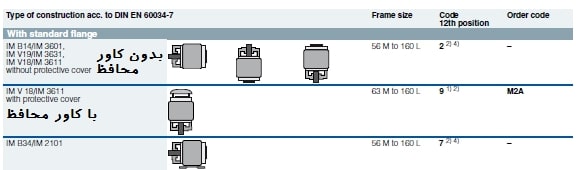

نصب الکتروموتور زیمنس بر اساس استاندارد DIN EN 60034-7

  • بدون فلنچ (فقط پایه)

نصب موتور زیمنس بر اساس استاندارد DIN EN 60034-7

  • با فلنچ (فلنچ بزرگ B5)

نصب موتور زیمنس با فلنچ بزرگ B5

  • با فلنچ استاندارد (نیم فلنچ B14)

نصب موتور زیمنس با فلنچ بزرگ B14

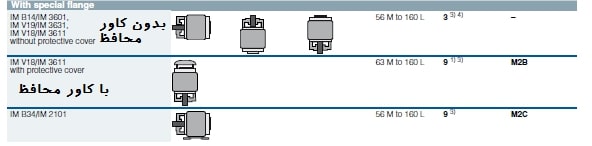

  • با فلنچ خاص (B34)

نصب موتور زیمنس با فلنچ بزرگ B34

استاندارد DIN EN 50347 در الکتروموتور زیمنس

در استاندارد DIN EN 50347، فلنج FF (پیشانی تخت) با سوراخ های عبوری و فلنج FT (فلنچ حلقه پیچ) با سوراخ های رزوه شده مشخص شده است.

در استاندارد DIN EN 50347، فلنج های استاندارد به اندازه فریم با عنوان FT با سوراخ های رزوه شده مشخص می شوند. فلنج خاص به عنوان یک فلنج بزرگ در استاندارد قدیمی DIN 42677 مشخص شده است.

موتورها در رنج توان خروجی استاندارد را می توان در مدل های اصلی ساخت IM B3، IM B5 یا IM B14 سفارش داده و در پوزیشن های نصب IM B6، IM B7، IM B8، IM V5، IM V6، IM V1،IM V3 (تا سایز فریم 160L) یا IM V18 و IM V19 بکار برد.

پیچ های گوشواره ای برای حمل و نقل و نصب در پوزیشن افقی در دسترس هستند. در ارتباط با پیچ های گوشواره ای، به منظور تثبیت موقعیت زمانی که موتور به صورت عمودی، تسمه های بلند کننده اضافی و یا بند های نگهدارنده باید استفاده شود. اگر قرار باشد الکتروموتور در موقعیت IM V1 نصب شود، پیچ های گوشواره ای برای نصب عمودی نیاز است.

  • به همین دلیل، آنها به طور معمول تنها با نوع اصلی ساخت در پلاک تعیین می شوند.
  • اگر موتورها با اندازه فریم 180M در یک نوع ساخت با پایه بر روی دیوار نصب شوند، توصیه می شود که پایه های موتور مستحکم و تقویت شوند.

در الکتروموتورهای عمود نصب که دارای شفت عمودی هستند، کاربر باید از ورود مایعات در امتداد شفت جلوگیری کند.

در نصب های عمودی الکتروموتور همراه با کاور محافظ توصیه می شود.

اتصالات الکتروموتور زیمنس و جعبه ترمینال

موقعیت جعبه ترمینال

در الکتروموتورها  جعبه ترمینال را می توان در چهار موقعیت مختلف نصب کرد.

نکته حائز اهمیت در هنگام نصب جعبه ترمینال این است که الکتروموتورهایی پایه دار باید همیشه پوزیشن افقی نصب شوند و پایه های الکتروموتور همیشه در موقعیت ساعت 6 قرار بگیرند. این امر به خصوص برای مدل های ساخت IM B6 ,B7, B8 و مدل پایه و فلنچ IM B35 بسیار مهم می باشد.

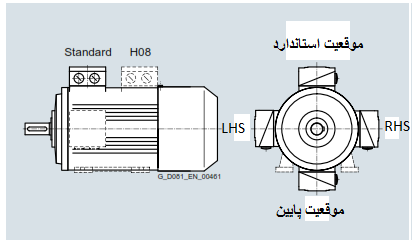

انواع موقعیت های قرارگیری جعبه ترمینال

  1. ترمینال باکس در موقعیت استاندارد
  2. ترمینال باکس در موقعیت RHS
  3. ترمینال باکس در موقعیت LHS
  4. ترمینال باکس در موقعیت پایین

اتصالات زیمنس و جعبه ترمینال
