اینورتر IC5 یکی دیگر از اینورترهای شرکت LS می باشد. این اینورتر تنها به صورت ورودی تکفاز ساخته شده و از 400 وات تا 2.2 کیلووات رنج توانی دارد. این اینورتر یکی از پر مصرف ترین کنترل دورها برای کاربری های سبک است؛ لذا می توان IC5 را اکثرا در مکان هایی دید که دسترسی به برق سه فاز ندارند و میخواهند دور الکتروموتور خود را کنترل کنند. چالشی که مصرف کنندگان IC5 با آن رویرو هستند، طریقه ی نصب و راه اندازی آن است. از این رو در این مقاله قصد داریم به بررسی چگونگی این موضوع بپردازیم.
تذکر: پیشنهاد می شود اگر در زمینه ی تجهیزات الکتریکی اطلاعات ندارید، از یک متخصص در زمینه راه اندازی اینورتر کمک بگیرید.
نکات ایمنی قبل از راهاندازی اینورتر IC5
قبل از مراحل نصب اینورتر همیشه دستورالعمل های ایمنی را دنبال کنید تا از بروز حوادث و خطرات احتمالی جلوگیری کنید. به همین جهت در زیر نکات ایمنی را طبقه بندی کردیم تا از بروز حادثه جلوگیری گردد:
- بدنه اینورتر به ارت بسته شود.
- با دست خشک با کی پد دستگاه کار کنید.
- از اتصال سیم نول به ترمینال N جدا خودداری فرمایید.
- از نصب اینورتر در محیط های قابل اشتغال خودداری کنید.
- از نصب اینورتر با توان پایین تر از توان موتور خودداری فرمائید.
- در صورت باز بودن کاور روی دستگاه از RUN کردن اینورتر خودداری نمائید.
- از ورود براده چوب، آهن، کاغذ، گرد و غبار و اجسام دیگر به داخل اینورتر جلوگیری نمائید.
- قبل از اتصال کابل های برق ورودی حتما از نوع ورودی (سه فاز یا تکفاز) اطمینان حاصل نمائید.
- سیم بندی مجدد و انجام عملیات روی اینورتر باید حداقل 10 دقیقه بعد از قطع برق ورودی انجام شود.
- در صورت مشاهده هر گونه خطا اینورتر را خاموش کرده و با شرکت تماس حاصل فرمائید.

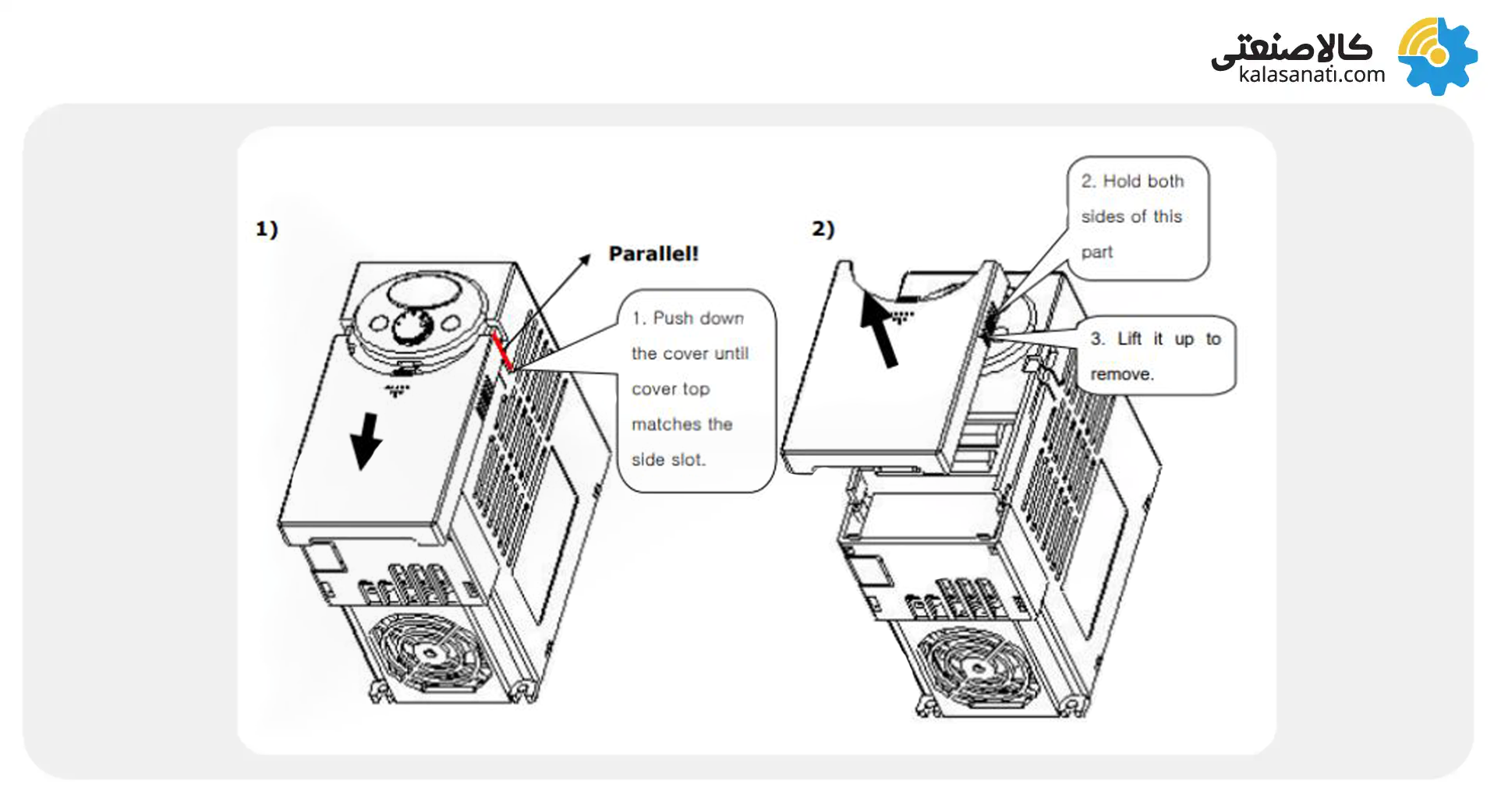

نحوه نصب اینورتر IC5
- اینورتر را در محیط مناسب داخل تابلو برق نصب کنید، به طوریکه ذرات گرد و غبار و ذرات هادی و مواد شیمیایی و هوای مرطوب به داخل آن نفوذ نکند.
- دستگاه را به صورت عمودی داخل تابلو قرار دهید.
- در طرفین دستگاه پنج سانتی متر و در بالا و پایین دستگاه حداقل ده سانتی متر فضای آزاد جهت چرخش هوا در نظر بگیرید.
- از نصب دستگاه در برابر تابش مستقیم آفتاب خودداری فرمائید.
- فن تابلو را روی تابلو و در مکانی قرار دهید تا جریان هوا به راحتی از اینورتر عبور نماید.
- دمای کاری اینورتر -10 ~ 50 درجه سانتی گراد و میزان رطوبت کمتر از 90% می باشد.
- اینورتر باید در محل ثابت و بدون لرزش نصب شود.
- جهت افزایش ایمنی بین ترمینال های ورودی اینورتر و برق از فیوز و کنتاکتور استفاده نمایید.
- از قرار دادن هر گونه کلید، کنتاکتور، بانک خازنی، محافظ نوسانات و ... بین موتور و ترمینال های خروجی اینورتر خودداری نمایید. (اینورتر باید مستقیما و بدون واسطه به موتور وصل شود.)
- قبل از اتصال اینورتر به موتور با توجه به اطلاعات مندرج بر روی پلاک موتور از نحوه سربندی موتور (ستاره/مثلث) اطمینان حاصل فرمائید.
- تابلو را با توجه به ابعاد درج شده در دفترچه راهنما انتخاب کنید.
سیم بندی اینورتر
- ساختار ترمینال ها با توجه به توان دستگاه متفاوت است.
- در ورودی و خروجی اینورتر ها از سیم هایی با اندازه لازم استفاده نمایید.
- جهت نصب ولوم خارجی جهت تغییر فرکانس از ولوم یک کیلو اهم استفاده نمایید. (ولوم باید به ترمینال های CM,V1,VR متصل شود.)
- برای سیم بندی برق ورودی از سر سیم های حلقوی با پوشش عایق استفاده نمایید.
- از ریختن تکه های سیم در داخل اینورتر خودداری نمایید.
ترمینال قدرت
- از ترمینال های (L1,L2) جهت اتصال برق تکفاز (فاز و نول) استفاده نمایید. (از اتصال سیم نول به ترمینال N جدا خودداری فرمایید.)
- از ترمینال های (U,V,W) جهت اتصال اینورتر به موتور استفاده کنید. (توجه کنید بین اینورتر و موتور هیچ قطعه الکتریکی اضافه نشود.)
- برای اتصال راکتور DC از ترمینال های (P1,P2) استفاده نمایید.
- ترمینال G را به ارت متصل نمایید.
ترمینال کنترل
ترمینال |
توصیف |
عملکرد |
P1 |
ترمینال چند منظوره |
راه اندازی در جهت راستگرد |
P2 |
راه اندازی در جهت چپگرد |
P3 |
توقف اضطراری |
P4 |
ریست خطا |
P5 |
عملکرد در حالت JOG |
P24 |
منبع تغذیه 24 ولت |
CM |
ترمینال مشترک برای ورودی و خروجی های دیجیتال |
VR |
منبع تغذیه جهت پتانسیومتر خارجی |
V1 |
ترمینال ورودی ولتاژ آنالوگ (0-10V) |
I |
ترمینال ورودی جریان آنالوگ (4-20mA) |
AM |
ترمینال خروجی آنالوگ چند منظوره (0-10V) |
CM |
ترمینال مشترک برای ترمینال AM |
MO |
ترمینال خروجی چند منظوره (Open collector) |
EXTG |
ترمینال زمین برای ترمینال MO |
30A |
ترمینال خروجی رله ای چند منظوره (کنتاکت باز) |
30B |
ترمینال خروجی رله ای چند منظوره (کنتاکت بسته) |
30C |
ترمینال مشترک برای خروجی های رله ای |
- عملکرد ترمینال های چند منظوره را می توانید مطابق با عملکرد های تعریف شده در دفترچه راهنما تغییر دهید.
- جهت تغییر فرکانس به صورت پله ای عملکرد ترمینال های چند منظوره مورت نظر را روی Multi step قرار دهید.
کلید وضعیت NPN/PNP
- در صورتی که کلید روی NPN باشد با اتصال هر کدام از ورودی ها به CM فرمان اجرا می شود.
- در صورتی که کلید روی PNP باشد با اتصال هر کدام از ورودی ها به 24 فرمان اجرا می شود.
کی پد
چراغ های وضعیت
FWD |
چراغ FWD در طول چرخش راستگرد روشن است. |
REV |
چراغ REV در طول چرخش چپگرد روشن است. |
7segment |
وضعیت عملکرد دستگاه و اطلاعات پارامتر ها را نشان می دهد. |
چراغ های FWD و REV در صورت بروز خطا چشمک می زنند.
کلید ها
RUN |
|
فرمان شروع به کار |
STOP
RESET |
|
STOP : فرمان توقف RESET : فرمان شروع دوباره |
|
UP |
جهت حرکت میان پارامترها یا افزایش مقدار پارامتر |
|
DOWN |
جهت حرکت میان پارامترها یا کاهش مقدار پارامتر |
|
LEFT |
جهت حرکت میان گروه ها / حرکت مکان نما به سمت چپ به منظور تغییر پارامترها |
|
RIGHT |
جهت حرکت میان گروه ها / حرکت مکان نما به سمت راست به منظور پارامترها |
|
ENT |
تائید و ذخیره مقدار پارامترها |
گروه های پارامتری
نام گروه |
نوع نمایش |
محتویات |
Drive group |
Drive |
پارامتر ها اصلی جهت راه اندازی اینورتر مانند فرکانس هدف و زمان اوج گیری و توقف و ... |
Function group1 |
F |
پارامتر های اصلی جهت تنظیم ولتاژ و فرکانس خروجی |
Function group1 |
H |
پارامتر های پیشرفته مانند PID و راه اندازی موتور دوم |
I/O group |
I |
پارامتر های لازم جهت استفاده از ترمینال های ورودی / خروجی |
نحوه تغییر پارامتر ها
- به کمک کلیدهای جهت دار راست و چپ می توانید یکی از چهار گروه I,H,F,Drive را انتخاب کنید.
- به کمک کلیدهای جهت دار و پایین، پارامتر مورد نظر را می توانید انتخاب نمایید.
- در گروه های I,H,F می توانید به وسیله کلید های جهت دار شماره پارامتر را وارد کرده و سپس با زدن کلید ENT وارد آن شوید.
- به وسیله کلیدهای جهت دار بالا و پایین می توانید مقدار پارامتر را تنظیم و با کلید ENT مقدار آن را ثبت نمایید.
نحوه حرکت بین گروه ها
تنظیم پارامتر ACC به عنوان نمونه
روش های فرمان روشن و خاموش (RUN/STOP)
- روش فرمان RUN/STOP توسط Keypad: در این حالت پارامتر (DRV-03) drv را روی عدد صفر تنظیم کنید.
- روش فرمان RUN/STOP توسط ترمینال های FX,RX: در این حالت پارامتر (DRV-03) drv را روی عدد 1 تنظیم کنید.
روش تغییر سرعت (تغییر فرکانس)
- روش تغییر سرعت موتور با Keypad: در این حالت پارامتر (DRV-04) Frq را روی عدد صفر تنظیم کنید.
- روش تغییر سرعت موتور با ولوم روی دستگاه: در این حالت پارامتر (DRV-04) Frq را روی عدد 2 تنظیم کنید.
- روش تغییر سرعت موتور با ولوم خارجی: در این حالت پارامتر (DRV-04) Frq را روی عدد 3 تنظیم کنید.
جدول پارامتر های پر کاربرد دستگاه
پارامتر |
توضیحات |
ACC |
زمان شتاب گیری |
DEC |
زمان توقف |
Drv |
روش RUN و STOP |
Frq |
روش تغییر فرکانس |
Cur |
نمایش جریان خروجی به موتور |
Rpm |
نمایش دور بر دقیقه موتور (RPM) |
Drc |
تنظیم جهت چرخش موتور با فرمان |
F1 |
غیر فعال کردن راستگرد/چپگرد |
F4 |
نحوه توقف |
F22 |
فرکانس BASE |
F23 |
فرکانس شروع |
F27 |
نحوه اعمال گشتاور |
F28 |
تنظیم مقدار گشتاور در حالت راستگرد |
F29 |
تنظیم مقدار گشتاور در حالت چپگرد |
F40 |
تنظیم درصد ذخیره سازی انرژی (Energy Saving) |
F57 |
تنظیم مقدار جریان جهت خطای overload |
H30 |
توان موتور |
H31 |
تعداد قطب های موتور |
H41 |
فعال کردن Auto tuning |
H93 |
برگرداندن همه پارامترها به تنظیمات کارخانه |
قبل از راه اندازی و به هنگام راه اندازی اینورتر IC5 باید به نکات مهمی مانند اینکه بدنه اینورتر به زمین متصل شده است و از نصب اینورتر با توان پایین تر از توان موتور خودداری فرمائید؛ توجه کنید. باید مراقب باشید که پارامترها به درستی تنظیم شوند. همچنین در این مقاله به معرفی تمام نکات و اجزای اینورتر مانند کی پد و کلیدها پرداخته شد.
