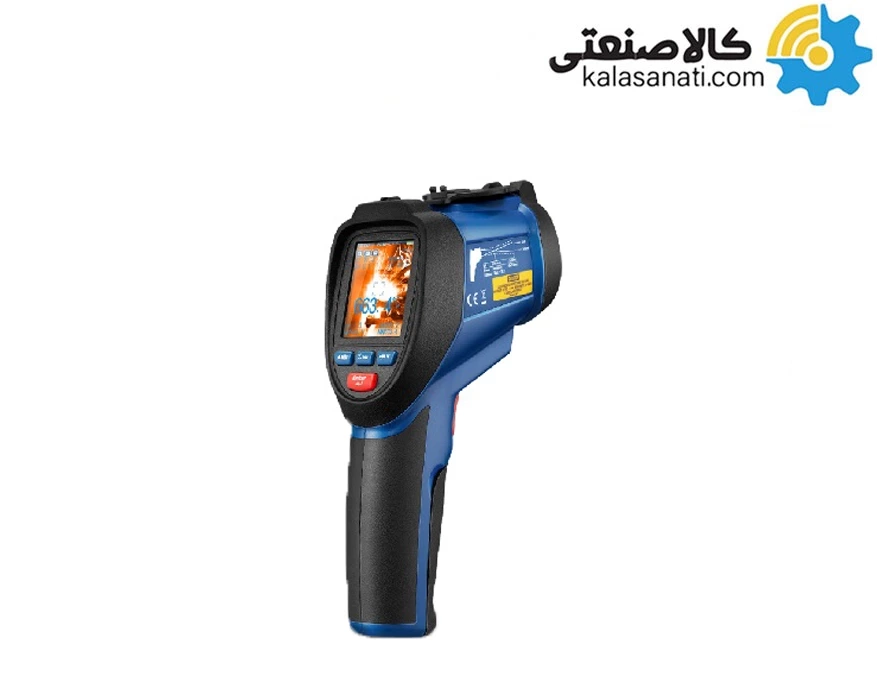

دماسنج لیزری 2200 درجه با نمایشگر رنگی مدل CEM DT-9862S
دماسنج لیزری حرفه ای مدل DT-9862S با قابلیت اندازه گیری دما به دو صورت غیر تماسی (لیزری) از منفی 50 درجه تا 2200 درجه سانتی گراد و تماسی (همراه با پراب تایپ k) از منفی 50 درجه تا 1370 درجه سانتی گراد با دقت اندازه گیری در حالت غیر تماسی ±1 درجه سانتیگراد و در حالت تماسی ±1.5 درجه سانتیگراد، امکان اندازه گیری رطوبت نسبی، نقطه شبنم و دمای مرطوب 50~0 درجه سانتی گراد را فراهم می کند.
جهت اندازه گیری صحیح دما بایستی فاصله دستگاه از محل اندازه گیری بین 1 تا 50 متر باشد. کیفیت تصویر این نمایشگر 480*640 پیکسل بوده و دارای نمایشگر 2.2 اینچ رنگی می باشد.
این دستگاه دارای کارت حافظه 8G بوده و دارای کابل اتصال به کامپیوتر USB interface می باشد. وزن این دستگاه 494 گرم است.
دستگاه دماسنج تصویری DT-9862S قابلیت سنجش دمای اجسام بدون نیاز به تماس با آن ها دارد. لیزر تعبیه شده در دستگاه به شما کمک می کند تا دقت اندازه گیری خود را افزایش دهید. این دستگاه مناسب برای اندازه گیری دمای سطوح اجسامی است که به هر علتی قابلیت دسترسی به آن ها نبوده و یا برای سنجش دما بسیار دشوار است. مانند اجسام متحرک، اجسام حاوی جریان برق، اجزای ماشین و ...
ویژگی ها
- 2.2 TFT LCD display
- 640*480 pixels(30million pixels)
- Micro SD memory card
- قابلیت عکس برداری با فرمت (Jpeg) و فیلم برداری با فرمت (AVI)
- قابلیت سنجش دما و رطوبت و نیز دمای مرطوب و نقطه شبنم (Dew point, Wet Bulb)
- امکان اتصال ترموکوپل Type-K به دستگاه
- قابیلت تنظیم میزان ضریب تشعشع (Emissivity)
- دقت اندازه گیری بالا و سرعت پاسخگویی سریع
Distance and Spot size
هر چه فاصله شما از دستگاه بیشتر شود، باید اندازه نقطه از ناحیه جسم شما بیشتر می شود. این دستگاه بر اساس رابطه 50:1 کار می کند،به معنای آنکه اگر دستگاه در فاصله 50 اینچی از دستگاه قرار گیرد باید حداقل قطر جسم هدف شما برای اندازه گیری 50 اینچ باشد.
جدول مشخصات فنی
معرفی دستگاه
- نمایشگر
- دکمه ها
- کاور باتری
- ماشه اندازه گیری
- کاور لنز
- دوربین تصویری
- لیزر
- سنسور اشعه مادون قرمز
- محل اتصال ترموکوپل Type-k
- درگاه USB
- محل قرارگیری Micro SD
- باتری
- معرفی دکمه ها
- دکمه بالا/عکس برداری
- ESC برای بازگشت و روشن کردن و خاموش دستگاه و ورود به منو
- دکمه پاین/فیلمبرداری
- دکمه Enter
نحوه کار
دستگاه DT-9862S دارای 6 گزینه مختلف در منو است. پس از جایگذاری باتری ابتدا دکمه پاور دستگاه را فشار داده و نگه دارید. پس از روشن شدن دستگاه منوی دستگاه پنجره منوی دستگاه برای شما باز شده که در آن شش حالت اندازه گیری را مشاهده خواهید کرد.
IR Camera
در بخش IR Camera شما قادر به تصویر برداری و یا فیلم برداری و مشاهده دمای آن بوده و دستگاه رطوبت، دمای مرطوب، نقطه شبنم، حداقل و حداکثر دمای ثبت شده و همچنین اختلاف بیشترین و کمترین دمای محیط نمایش می دهد.
برای عکس برداری کافیست دکمه عکس برداری فشار داده و آن را ذخیره سازی کنید.
برای فیلم برداری نیز دکمه فیلم برداری را فشار دهید. برای زوم کردن نیز کافیست دکمه های
و
فشار داده و نگه دارید.
IR measure
کارایی این بخش نیز بسیار شبیه IR Camera بوده با این تفاوت در این بخش امکان عکس برداری و فیلمبرداری وجود ندارد.
Dew Point
در این بخش شما قادر مشاهده دما و نقطه شبنم خواهید بود.
این تصویر نشان می دهد که دمای IR و نقطه شبنم به درصد 35.5 بسیار نزدیک است.
Data log
در ابن بخش دستگاه داده های دمایی ثبت شده در یک بازه زمانی را به صورت نموداری نمایش می دهد. همچنین برای استفاده کاربردی در این بخش توصیه می شود که ابتدا آلارم های دمای پایین و بالا، فاصله زمانی و رنگ خط (Line color) را تعیین کرده و سپس اقدام به رکورد نمایید.
Gallery
در این بخش می توایند فیلم، عکس و Datalog های ذخیره شده را مشاهده کنید.
از دکمه Enter برای پاز و یا پلی استفاده نمایید. همچنین با استفاده از دکمه بالا می توانید فیلم بعدی را تماشا نمایید.
در بخش عکس می توانید با استفاده از دکمه بالا و پایین عکس های بعدی و قبلی را مشاهده نمایید.
Settings
Language
در این بخش می توانید زبان کاربری دستگاه را تغییر دهید. وارد Setting شده و گزینه Language را انتخاب کرده و با استفاده از دکمه های بالا و پایین بر روی زبان مورد نظر خود رفته و برای تایید Enter را فشار دهید. در آخر برای بازگشت دکمه ESC را فشار دهید.
Date and Time
در این بخش می توانید تنظیمات مربوط تاریخ و زمان را انجام دهید. برای تنظیمات تاریخ وارد Date Format شده و سپس با استفاده از دکمه ای بالا و پایین یکی از فرمت های نوشتن تاریخ را (برای مثال ماه/روز/سال یا روز/ماه/سال) را انتخاب کرده و سپس برای تایید دکمه Enter فشار دهید.
سپس در مرحله بعد وارد تنظیم اولین مولفه از سمت چپ (برای مثال سال) خواهید شد و با دکمه های بالا و پایین سال را تعیین کنید و سپس دکمه Enter را فشار دهید، پس از آن وارد تعیین دومین مولفه از سمت چپ خواهید شد(برایمثال ماه) و به طور مشابه آن را تعیین کنید برای تنظیمات روز نیز باید همین کار را انجام دهید. پس از اعمال تغییرات مورد نظر برای بازگشت Esc را فشار دهید.
برای تنظیمات زمان نیز وارد بخش Time format شوید. سایر تنظیمات آن نیز به صورت مشابه با تعیین تاریخ است.
Unit
در این بخش می توانید واحد اندازه گیری دما را انتخاب نمایید.
Memory
در این بخش می توانید حافظه باقی مانده مموری دستگاه را مشاهده کنید و در صورت نیاز آن را فلش و فرمت نمایید.
Beeper
در این بخش می توانید صدای بوق دستگاه را قطع یا وصل نمایید.
Auto Screen-off
شما در این بخش می توانید تعیین کنید که دستگاه پس از چه مدتی در حالت Stand by قرار گیرد و یا آن را به طور کلی غیر فعال نمایید.
Auto Power-off
مشابه آنچه در بالا ذکر شد می توانید زمان خاموش شدن خودکار و یا غیر فعال کردن این قابلیت در این قسمت انجام دهید.
System Default Setting
در این بخش می توانید تنظیمات عددی پیش فرض دستگاه را به حالت کار خانه برگردانید.
System Upgrade
در این بخش اطلاعات مربوط ورژن دستگاه را مشاهده کرده و در صورت نیاز آپدیت برنامه دستگاه در SD card ریخته و آن را نصب نمایید.
Function
در این بخش شما می توانید تنظیمات زیر را انجام دهید: برای انجام این تنظیمات ابتدا وارد بخش IR measure شده و سپس دکمه Enter را فشار دهید:
Emissivity: برای اندازه گیری دمایی مواد مختلف ضریب تشعشع به خصوصی وجود دارد. در این بخش می توانید ضریب تشعشع را برای مواد مختلف تغییر دهید. برای تغییر بر روی ماده مورد نظر رفته و دکمه Enter را فشار دهید سپس تغییرات مورد نظر خود را اعمال و در نهایت برای تایید Enter را فشار دهید.
High and Low Alarm: تنظیم آلارم بالا و پایین بدین منظور است که اگر دمای هدف شما از یک حد معین پایین تر یا بالاتر باشد دستگاه به شما هشدار می دهد.
Laser: شما در تنظیمات Function نیز می توانید لیزر دستگاه را خاموش و یا روشن کنید. زمانی که گزینه لیزر را انتخاب کردید برای خاموش و یا روشن بودن آن دکمه Enter را فشار دهید.
Auto mode: تنظیمات فعال سازی Auto mode نیز مشابه Laser است.
Max,Min,Avg,Dif: در این بخش می توانید انتخاب کنید که آیا دستگاه داده های حداقلی و حداکثری، متوسط و اختلاف داده ها ماکزیمم و مینیمم را نشان دهد یا خیر.
Ambient Temp/%RH,Dew point, Wet Bulb: مشابه قسمت بالا برای فعال کردن و یا غیر فعال کردن هر کدام از آپشن های زیر باید از دکمه Enter استفاده نمایید.
Type-k: برای آنکه دستگاه دمای اندازه گیری توسط ترموکوپل Type-k را نمایش دهد باید آن را فعال کنید. زمانی که نمایش دمای ترموکوپل در دستگاه فعال باشد در کنار تصویر در سایر کنار مقادیر به صورت TK نمایش داده می شود.
Color: در بخش کالر می توانید رنگ نمایش اعداد و داده ها را انتخاب نمایید.
تکنولوژی اندازه گیری دما با استفاده از اشعه مادون قرمز: این دستگاه قابلیت اندازه گیری دمای سطوح اجسام را دارد، طریقه اندازه دستگاه بدین صورت است که دستگاه به سمت جسم انرژی اشعه مادون قرمز را ساطع کرده و بازتاب آن را دریافت می کند، سپس این انرژی بازتاب شده از سطوح اجسام توسط دستگاه دریافت شده و سپس به سمت یک آشکارگر درون دستگاه رفته و دستگاه این اطلاعات را بازخوانی کرده و آن را به صورت یک دما به شما نشان می دهد.
تذکر: هرچه هدف اندازه گیری شما کوچکتر باشد، باید دستگاه را به آن نزدیکتر کنید، همچنین اگر دقت اندازه گیری اهمیت دارد توجه کنید که جسم هدف شما باید حداقل دو برابر اندازه نقطه لیزر دستگاه باشد.
این دستگاه طبق پیش فرض 50:1 عمل می کند. به معنای آنکه اگر دستگاه را در فاصله 50 اینچی از هدف قرار دهید، قطر هدف شما باید حداقل 1 اینچ باشد. رعایت این نکته باعث رسیدن به نتیجه مطلوب خواهد شد.
تذکر این نکته ضروریست که سنجش دما با استفاده از اشعه مادون قرمز برای سنجش دمای سطوح بسیار براق و پولیش شده توصیه نمی شود. همچنین این دستگاه دمای داخل سطوح شفاف را نشان نمی دهد برای مثال وقتی می خواهید دمای آب درون یک لیوان را اندازه گیری باید مستقیما دستگاه را به سمت آب نشانه بگیرید نه لیوان، زیرا دستگاه دمای سطح لیوان را به شما نمایش می دهد نه آب درون آن را،یمشابه همین حالت در اندازه گیری دمای یک اتاق از پشت شیشه پنجره آن نیز وجود دارد.
هشدار: هنگامی که لیزر دستگاه روشن است احتیاط لازم را رعایت کنید، مواظب باشید اشعه لیزر به درون چشم افراد برخورد نکند، همچنین از ورود لیزر دستگاه محل های خطرناک از قبیل گاز منفجره خودداری کنید.
