سنسور سطح

سنسور سطح دستگاه هایی هستند که برای اندازه گیری مواد مانند آب، روغن، دوغاب، ذرات گرد و غبار، مواد جامد و غیره استفاده می شوند. محیطی که قرار است اندازه گیری شود را می توان در ظرف، سطل، سیلو و غیره ذخیره کرد. نقطه ی مرجع سطح مایع می باشد و آن نقطه مکن است در بالا یا پایین مایع قرار گیرد.

این سنسور ها همچنین قادر به تشخیص سطوح پودر و همچنین آشکار ساز مرز بین مایعات مخلوط هستند.

سنسور سطح برای بسیاری از کاربردهای صنعتی مورد نیاز می باشند و در سیستم های سیال اجتناب ناپذیر هستند. مایعی که قرار است اندازه گیری شود می تواند در یک مخزن یا به شکل های طبیعی مانند دریاچه یا رودخانه باشد. تغییرات در سطح سیال را می توان توسط سنسور سطح حس کرد و این اطلاعات را به اپراتور منتقل کرد.




  • وضعیت
  • جدیدترین
  • پربازدیدترین
  • پرفروشترین
  • ارزانترین
  • گرانترین
  • الفبا
  • محبوب ترین

طبقه بندی سنسور سطح بر اساس نقطه سنجش

سنسورهای سطح بر اساس تعداد مکان هایی که قرار است اندازه گیری سیال انجام شود طبقه بندی می شوند.

سنسور سطح تک نقطه ای

این نوع سنسور برای اندازه گیری تک مکان سیال استفاده می شود.

سنسور سطح چند نقطه ای

این نوع سنسور در چندین مکان برای انجام اندازه گیری سطح سیال استفاده می شود.

سنسور سطح پیوسته

این نوع سنسور سطح در جایی استفاده می شود که اندازه گیری سطح در همه مکان ها باید انجام شود.

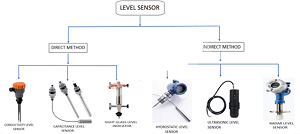

انواع مختلف اندازه گیری سطح چیست؟

سنسور سطح مستقیم

این نوع سنسور سطح ، سطح یا سطح مشترک مایعات را تشخیص می دهد و تغییر در چگالی ماده اندازه گیری شده بر اندازه گیری تأثیر نمی گذارد.

انواع سنسور سطح مستقیم

  1. شناورها
  2. کلید جابجایی
  3. ساید گلس
  4. سنسور سطح خازنی
  5. سنسور سطح رسانایی
  6. سنسور سطح ارتعاش
  7. سنسور سطح پتانسیومتری

سنسورهای سطح غیر مستقیم

در این نوع اندازه گیری سطح، اندازه گیری سطح مایع با اندازه گیری پارامترهای خاصی مانند فشار، دما، وزن و ... انجام می شود که این پارامتر برای تعیین سطح سیال محاسبه می شود.

انواع سنسورهای سطح غیر مستقیم

  1. سنسور سطح اولتراسونیک
  2. سنسور سطح هیدرواستاتیک
  3. سنسور سطح مغناطیسی
  4. سنسور سطح رادار
  5. سنسور سطح رادیومتریک
  6. سنسور سطح پراکندگی حرارتی

سنجش مستقیم سطح

شناور

در این نوع اندازه گیری سطح، یک جسم شناور بین سیالی که قرار است اندازه گیری شود و همچنین بخار فضای مخزن قرار می گیرد.

شناور به پایین سیال فرو می رود و سپس در بالای سیالی که قرار است اندازه گیری شود شناور می شود.

سنسور سطح شناور از یک آهنربا و همچنین یک سوئیچ نی مغناطیسی تشکیل شده است، شناور موقعیت خود را با توجه به تغییر مایع تغییر می دهد. کلید مغناطیسی باز یا بسته می شود و بستگی دارد که در هوا یا مایع باشد.

مزایای سنسور سطح شناور

  • دقیق است.
  • می توان از آن با چگالی های مختلف سیال استفاده کرد.

معایب سنسور سطح شناور

  • نمی توان آن را با مایعات کثیف استفاده کرد.
  • اندازه گیری در صورت وجود مقدار زیادی مایع امکان پذیر است.
  • سایز بزرگ

کاربرد سنسور سطح شناور

  • اندازه گیری سطح مخزن
  • می توان از آن برای اندازه گیری سطح آب، روغن، سیالات هیدرولیک و مواد شیمیایی استفاده کرد.

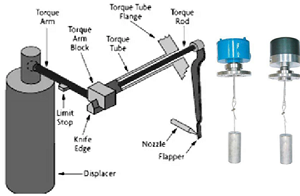

سوئیچ دیسپلیسر

در این نوع سنسور سطح از جابجایی استفاده می شود و فنر به جابجایی متصل می شود. بنابراین جابجایی در سیالی که قرار است اندازه گیری شود غوطه ور می شود و این باعث تغییر نیروی شناوری می شود.

به همین دلیل نیرویی که به فنر وارد می شود تغییر می کند و در نتیجه فنر فشرده می شود.

این شبیه به کلید شناور است و دارای آستین مغناطیسی است و به فنر متصل می شود تا وقتی فنر حرکت می کند آهنربا در امتداد آن حرکت می کند و در نتیجه سوئیچینگ انجام می شود.

مزایای سوئیچ دیسپلیسر

  • می توان از آن برای دما و فشار بالا استفاده کرد.
  • حرکت کمتر جابجایی

معایب سوئیچ دیسپلیسر

  • تغییر چگالی سیال بر اندازه گیری تأثیر می گذارد.
  • بیشتر با مخازن کوچک استفاده می شود.

کاربردهای سوئیچ دیسپلیسر

  1. روغن های سنگین
  2. مایعات با مواد جامد
  3. مایعات کثیف

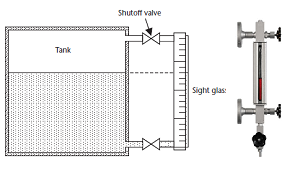

ساید گلس

در این نوع اندازه گیری سطح از گیج شیشه ای استفاده می شود و نزدیک به مخزن تحت فشار قرار می گیرد.

این لوله شیشه ای در قسمت پایین با اتصالات مناسب به مخزن متصل می شود تا فشار را حفظ کند. مایع موجود در ظرف را می توان از طریق یک لوله شفاف دور زد.

ما می توانیم به طور مستقیم سطح مایع را از طریق شیشه دید مشاهده کنیم، سطح مایع در گیج شیشه ای مانند مخزن خواهد بود.

مزایای اندازه گیری سطح ساید گلس

  • ارزان تر
  • خواندن مستقیم

معایب ساید گلس

  1. فقط با مایعات تمیز قابل استفاده است.
  2. فقط مایعات غیر خورنده را می توان اندازه گیری کرد.
  3. نمی توان آن را با مایعات فرآیند خطرناک استفاده کرد.

کاربردهای ساید گلس

  • غذا و نوشیدنی
  • روغن کاری

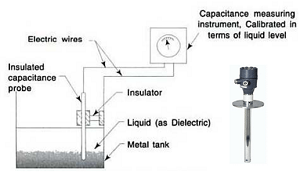

سنسور سطح خازنی

این نوع اندازه گیری سطح یک اندازه گیری سطح پیوسته است و برای این اندازه گیری از پروب خازنی استفاده می شود. پروب در داخل مخزن، دیواره فلزی مخزن قرار می گیرد و پروب به عنوان دو صفحه خازن عمل می کند.

رسانه ای که قرار است اندازه گیری شود دی الکتریک است، بنابراین مقدار خازن با تغییر دی الکتریک تغییر می کند. بنابراین وقتی سطح سیال در مخزن تغییر می کند، ثابت دی الکتریک تغییر می کند و بنابراین ظرفیت خازنی تغییر می کند.

مزایای سنسور سطح خازنی

  1. می توان آن را در دما و فشار بالا کار کرد.
  2. قابل استفاده با مواد جامد و دوغاب
  3. می توان آن را با مواد مخلوط استفاده کرد.
  4. این نشانگر مداوم خواهد بود.

معایب سنسور سطح خازنی

  • نمی توان آن را با مواد دی الکتریک مختلف استفاده کرد.
  • نمی توان از آن با رسانه هایی که عنصر حسگر را می پوشاند استفاده کرد.
  • اندازه گیری تحت تأثیر تغییرات دما است.

کاربرد سنسور سطح خازنی

  1. شیمیایی
  2. صنایع غذایی و آبجوسازی
  3. دوغاب
  4. مایعات با ذرات جامد

سنسور سطح رسانایی

در این نوع اندازه گیری سطح، از رسانایی سیال برای انجام اندازه گیری استفاده می شود.

در این مورد از دو کاوشگر رسانا استفاده شده است که یکی از آنها پروب کوتاهی است، بنابراین هنگامی که سیال با پروب تماس نداشته باشد، مقاومت الکتریکی بین پروب و مخزن بسیار بالا خواهد بود.

اما هنگامی که سطح سیال افزایش می یابد و پروب را می پوشاند، مدار بین ظرف و پروب تکمیل می شود، بنابراین مقاومت مدار کاهش می یابد.

مزایای سنسور سطح رسانا

  • بدون قطعات متحرک
  • آسان برای استفاده
  • کم هزینه

معایب سنسور سطح رسانا

  • تهاجمی (اندازه گیری سطح تماس)
  • فقط با مایعات رسانا قابل استفاده است.
  • کاوشگر ممکن است در طول زمان فرسایش یابد.

کاربردهای سنسور سطح رسانا

  1. اندازه گیری سطح آب دیگ بخار
  2. می توان آن را با مایعات بسیار خورنده استفاده کرد.
  3. نظارت بر معرف

دیاپازونی

این نوع سنسور سطح از یک چنگال تنظیم برای اندازه گیری سطح استفاده میکند، بنابراین وقتی رسانه با تیغه یا دو شاخ تماس پیدا می‌کند، یک سوئیچ تماس رله خاموش می‌شود.

رله بر اساس سطح بالا یا پایین سوئیچ می شود. این دستگاه همچنین از یک عنصر پیزوالکتریک برای گرفتن فرکانس چنگال ارتعاشی تشکیل شده است. بنابراین اندازه گیری سطح با توجه به تغییر فرکانس انجام می شود.

مزایای سنسور سطح ارتعاش

  • می توان از آن برای کنترل سطح جامد و مایع استفاده کرد.
  • می توان آن را با رسانه هایی که خاصیت چسبندگی یا کف دارند استفاده کرد.
  • فشرده - جمع و جور
  • مستقل از ویژگی های رسانه ای است.

معایب سنسور سطح ارتعاش

  • نمی توان از آن برای اندازه گیری سطح مداوم استفاده کرد.

کاربردهای سوئیچ سطح ارتعاش

  • برای کنترل حداکثر مقدار جامدات و مایعات در بسیاری از کاربردها مانند دانه، سیمان، گرانول، پودر استفاده می شود.

  • غذا و نوشیدنی

سنسور سطح پتانسیومتری

این نوع اندازه گیری سطح با اندازه گیری تغییر نسبت ولتاژ بین میله اندازه گیری و دیواره مخزن که حاوی سیال فرآیند است انجام می شود.

میله اندازه گیری یا پروب در محیط فرآیند غوطه ور می شود و این لوله اندازه گیری مقاومت کمی دارد. برق AC از یک منبع تغذیه به پروب منتقل می شود. نسبت ولتاژ بین دیواره مخزن و پروب برای تعیین سطح گرفته می شود.



مزایای سنسور سطح پتانسیومتری

  • نظارت بر سطح در لوله های فلزی
  • می توان از آن برای انجام کنترل سطح خمیر یا چسب استفاده کرد.
  • می توان از آن برای انجام اندازه گیری سطح مخازن کوچک استفاده کرد.

معایب سنسور سطح پتانسیومتری

  • مقدار مشخصی از رسانایی برای رسانه مورد نیاز است.
  • نمی توان از آن در مناطق انفجاری استفاده کرد.

کاربردهای سنسور سطح پتانسیومتری

  • می توان آن را با مواد چسبنده یا کف کننده استفاده کرد.
  • نظارت بر سطح در مخزن فرآیند
  • تشخیص سطح در تولید کرم

سنسور سطح غیر مستقیم

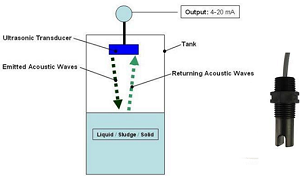

سنسور سطح اولتراسونیک

از این نوع سنسور سطح می توان برای اندازه گیری سطح غیر تماسی استفاده کرد.

این سنسور امواج سیگنال اولتراسونیک با فرکانس بالا را ارسال می کند و از رسانه ای که قرار است اندازه گیری شود منعکس می شود. بنابراین زمان صرف شده توسط امواج برای انعکاس از رسانه محاسبه می شود و بنابراین می توان سطح را تعیین کرد.

مزایای سنسور سطح اولتراسونیک

  • اندازه گیری سطح بدون تماس
  • فشرده - جمع و جور
  • اندازه‌گیری تحت تأثیر نوع رسانه‌ای که قرار است اندازه‌گیری شود، نمی‌شود.

معایب سنسور سطح اولتراسونیک

  • گران
  • فشار و دمای بالا می تواند بر اندازه گیری تأثیر بگذارد.
  • انعکاس ممکن است به دلیل بی قراری اتفاق بیفتد.
  • فوم، بخار، تغییر در غلظت بر اندازه گیری تأثیر می گذارد.

کاربردهای سنسور سطح اولتراسونیک

  • اندازه گیری سیالات با ویسکوز بالا
  • اندازه گیری جامدات حجیم
  • کاربردهای تصفیه آب

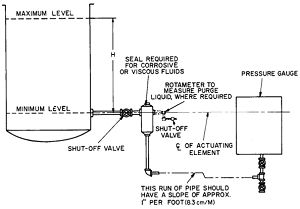

سنسور سطح هیدرواستاتیک

این نوع سنسور سطح از نوع شناور است و اندازه گیری سطح با اندازه گیری هد هیدرواستاتیکی که توسط ستون مایع ایجاد می شود انجام می شود.

در این اندازه گیری از یک عنصر حسگر فشار استفاده می شود و این سنسور در زیر مخزن قرار می گیرد. این سنسور فشار مخزن را تعیین می کند و این فشار متناسب با سطح مایع خواهد بود.

مزایای سنسور سطح هیدرواستاتیک

  • قابلیت اطمینان
  • اندازه گیری تحت تأثیر خواص رسانه ای مانند فوم، بخار، چگالی و غیره قرار نمی گیرد.
  • کالیبراسیون آسان

معایب سنسور سطح هیدرواستاتیک

  • نمی توان آن را با مواد فله استفاده کرد.
  • برای انجام تعمیر و نگهداری سنسور، مخزن باید تخلیه شود.

کاربردهای سنسور سطح هیدرواستاتیک

  • در مخازن ذخیره سازی استفاده می شود.
  • ظروف پردازش
  • اندازه گیری مایعات خورنده

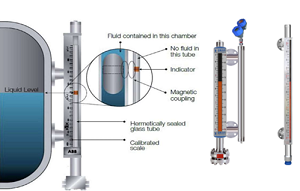

مغناطیسی

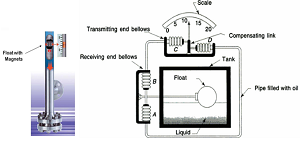

در این نوع سنسور سطح سنسور به موازات مخزن قرار می گیرد و این دستگاه از ستونی با نشانگرهای بصری تشکیل شده و سطح را نشان می دهد.

این دستگاه از شناورهای مغناطیسی تشکیل شده است و با توجه به سطح آب در مخزن بالا و پایین می رود. این دستگاه با استفاده از شناوری که به صورت مغناطیسی به یک شاخص یا ستونی از فلپ های چرخان کوپل شده است، سطح را نشان می دهد.

این شناور مغناطیسی همچنین نشانگرهای بصری را در ستون حرکت می دهد.

مزایای سنسور سطح مغناطیسی

  • نشانگر بصری سطح
  • نشانگرهای بصری از مایع فرآیندی که در حال اندازه گیری است تشکیل نشده اند، بنابراین در صورت شکستن شیشه خطری وجود ندارد.
  • ما می توانیم سطح مایعات بی رنگ را اندازه گیری کنیم.
  • ما همچنین می توانیم سطح مایعاتی را که ممکن است شیشه بینایی را آلوده کنند اندازه گیری کنیم.

معایب سنسور سطح مغناطیسی

  • شناور در نشانگر مغناطیسی ممکن است بچسبد.
  • شناور مغناطیسی به فشار در ظرف و همچنین وزن مخصوص سیال فرآیند بستگی دارد.

کاربردهای سنسور سطح مغناطیسی

  • کاربردهای فشار بالا و دمای بالا
  • می توان از آن با مایعات خورنده استفاده کرد.
  • معدن

رادار موج هدایت شونده

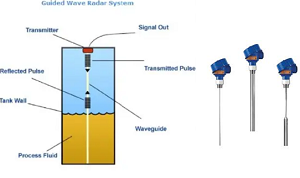

در این نوع اندازه گیری سطح، یک مایکروویو به سیال فرآیند منتقل می شود. در تصویر بالا، فرستنده‌ای را می‌بینیم که روی مخزن نصب شده است و پروب فرستنده، مایکروویو را به سیال فرآیند منتقل می‌کند، بخش قابل توجهی از این مایکروویو به عقب منعکس می‌شود. زمان صرف شده توسط موج برای بازتاب از سیال برای تعیین سطح محاسبه می شود.

مزایای سنسور سطح رادار

  • دقت بالا
  • اندازه گیری بدون تماس
  • می تواند سطح را از طریق مخازن پلاستیکی اندازه گیری کند.
  • با انواع مایعات قابل استفاده است.

معایب سنسور سطح رادار

  • این دستگاه به تجمع در صفحه سنسور حساس است.
  • بسیار گران است.
  • محدوده تشخیص محدود

کاربردهای سنسور سطح رادار

  • می توان از آن برای کاربردهایی استفاده کرد که دما و فشار آن مشکل ساز است.
  • می توان از آن در محیط مرطوب، بخار و گرد و غبار استفاده کرد.

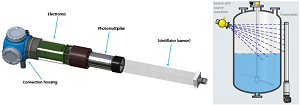

رادیومتریک

این نوع اندازه گیری سطح با انتقال منبع گاما انجام می شود و برای انجام آن از ایزوتوپ سزیم یا کبالت به عنوان منبع استفاده می شود.

بنابراین از منبع، تابش الکترومغناطیسی منتقل می شود و این تابش به گونه ای ساطع می شود که از مواد عبور می کند تا به فرستنده ای که در طرف مقابل مخزن قرار دارد برسد.

بنابراین از شدت سیگنال دریافتی برای تعیین سطح سیال فرآیند استفاده می شود.

مزایای سنسور سطح رادیومتریک

  • اندازه گیری بدون تماس
  • ایمنی و قابلیت اطمینان
  • می توان از آن در شرایط سخت استفاده کرد.
  • تعمیر و نگهداری لازم نیست.

معایب سنسور سطح رادیومتریک

  • دقت می تواند تحت تأثیر تشعشعات خارجی باشد.
  • گران
  • ممکن است مشکلات ایمنی زیادی به دلیل تشعشعات وجود داشته باشد.

کاربردهای سنسور سطح رادیومتریک

  • می توان از آن برای کاربردهای دما و فشار بالا استفاده کرد.
  • این می تواند رسانه های سمی را اندازه گیری کند.
  • می توان آن را با سیالات با ویسکوز بالا استفاده کرد.
  • می توان از آن برای برنامه هایی استفاده کرد که نصب آن دشوار است.

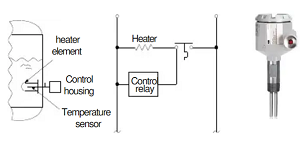

سنسور سطح پراکندگی حرارتی

این نوع اندازه گیری با استفاده از ترمیستور انجام می شود، ترمیستور وسیله ای است که در هنگام افزایش دما مقاومت خود را کاهش می دهد.

دمای داخلی این دستگاه مربوط به پراکندگی حرارت محیط اطراف آن می باشد.

خاصیت پراکندگی حرارت مایع واقعاً زیاد است، بنابراین وقتی پروب ترمیستور را در سیال فرآیند قرار می دهیم، مقاومت پروب بلافاصله تغییر می کند.

مزایای سنسور سطح پراکندگی حرارتی

  1. تعمیر و نگهداری کم به دلیل عدم وجود قطعات متحرک
  2. دقت خوب
  3. حساسیت بالا
  4. می توان از آن با سیالات خورنده و خطرناک استفاده کرد.

کاربردهای سنسور سطح پراکندگی حرارتی

چگونه یک سنسور سطح انتخاب کنیم؟

  1. باید با توجه به محیطی که قرار است اندازه گیری شود مانند مایع تمیز، دوغاب، مایعات با ذرات جامد و غیره انتخاب شود.
  2. باید با توجه به محدوده دما و فشار کاربرد انتخاب شود.
  3. اندازه گیری سطح نقطه ای یا پیوسته
  4. محدوده اندازه گیری
  5. ما باید در نظر بگیریم که آیا ماده اندازه گیری شده رسانای الکتریکی است یا خیر
  6. آیا سطح مایع حاوی تلاطم، کف یا بخار است؟
  7. اندازه گیری سطح تماسی یا غیر تماسی
