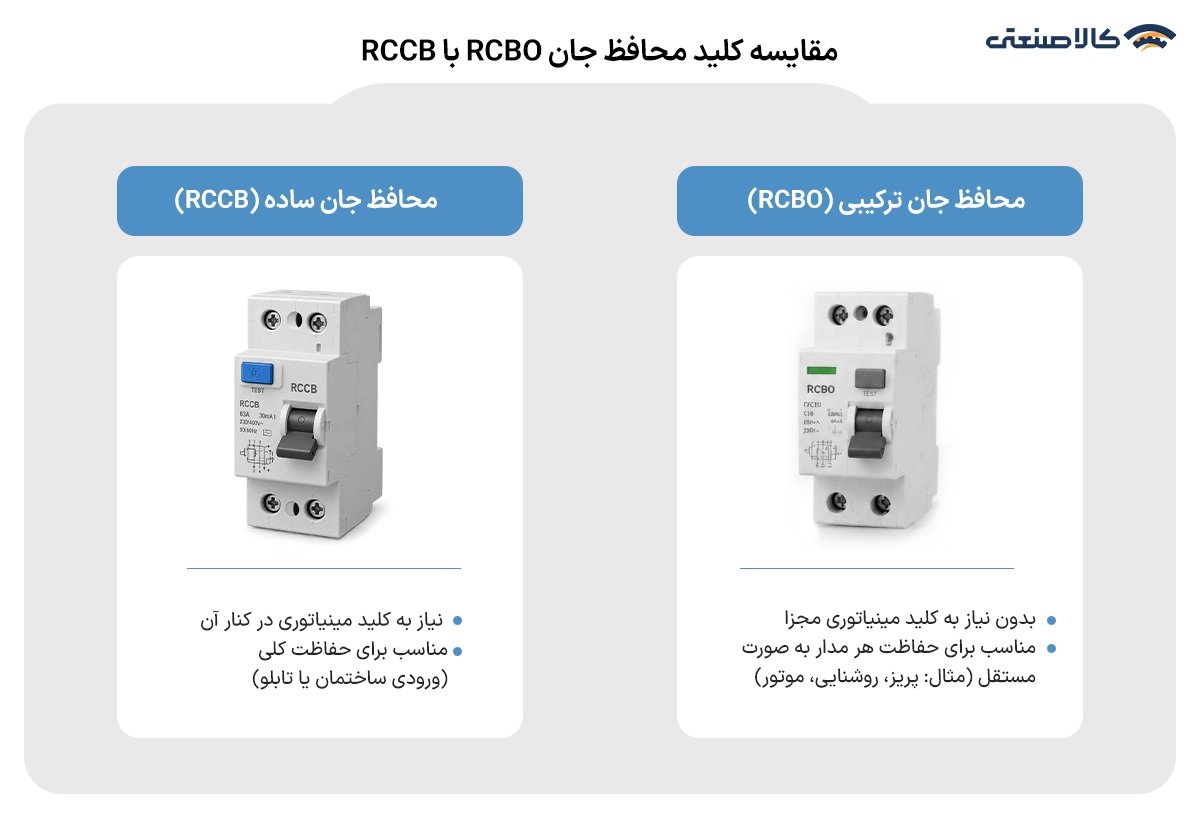

در بسیاری از تابلوهای برق، حفاظت هم‌زمان در برابر برق‌گرفتگی، نشتی جریان، اضافه‌بار و اتصال کوتاه یک چالش مهم در انتخاب تجهیزات حفاظتی است؛ زیرا استفاده از ترکیب جداگانه کلید محافظ جان و کلید مینیاتوری، همیشه بهترین گزینه از نظر فضای تابلو، سادگی نصب و حفاظت مستقل مدارها نیست. کلید محافظ جان ترکیبی RCBO با ادغام عملکرد محافظ جان و کلید مینیاتوری در یک تجهیز، امکان حفاظت کامل‌تر هر مدار را فراهم می‌کند.
با این حال، انتخاب RCBO مناسب فقط به جریان نامی یا قیمت کلید محدود نمی‌شود. عواملی مانند حساسیت جریان نشتی، نوع تشخیص جریان نشتی، منحنی قطع، قدرت قطع، تعداد پل و شرایط کاری مدار تعیین می‌کنند که یک مدل برای پروژه شما مناسب است یا خیر. در این صفحه از کالاصنعتی می‌توانید مدل‌های مختلف کلید RCBO را بررسی کنید و با شناخت مشخصات فنی مؤثر، گزینه مناسب را برای خرید یا استعلام انتخاب کنید.
قیمت کلید محافظ جان ترکیبی RCBO
قیمت کلید محافظ جان ترکیبی RCBO تنها به برند یا جریان نامی آن وابسته نیست؛ زیرا این تجهیز علاوه بر حفاظت در برابر نشتی جریان، وظیفه حفاظت در برابر اضافه‌بار و اتصال کوتاه را نیز بر عهده دارد. به همین دلیل، تفاوت قیمت بین مدل‌های مختلف معمولاً به مشخصات فنی، سطح حفاظت و شرایط کاربرد آن‌ها مربوط می‌شود.
در زمان بررسی قیمت RCBO باید توجه داشت که انتخاب یک مدل ارزان‌تر همیشه به معنی کاهش هزینه واقعی پروژه نیست. انتخاب نادرست ممکن است باعث عملکرد نامناسب مدار، عدم هماهنگی با سایر تجهیزات حفاظتی یا نیاز به تعویض تجهیز در آینده شود. به همین دلیل، پیش از مقایسه قیمت، باید مشخص شود که کلید محافظ جان ترکیبی برای چه مداری استفاده می‌شود و چه سطح حفاظتی مورد نیاز است.
مهم‌ترین عوامل مؤثر بر قیمت کلید محافظ جان ترکیبی عبارت‌اند از:
| عوامل موثر |
تاثیر در قیمت نهایی |
| جریان نامی کلید (آمپر) |
هرچه ظرفیت عبور جریان بالاتر باشد، معمولاً قیمت تجهیز افزایش پیدا می‌کند؛ زیرا کلید باید توانایی حفاظت از مدارهای با بار بیشتر را داشته باشد. |
| حساسیت جریان نشتی |
میزان حساسیت RCBO مانند ۳۰ میلی‌آمپر، یکی از مشخصات مهم در سطح حفاظت جانی و کاربرد تجهیز است. |
| قدرت قطع اتصال کوتاه |
مدل‌هایی با توانایی قطع جریان خطای بالاتر، برای تابلوها و پروژه‌هایی با سطح اتصال کوتاه بیشتر مناسب بوده و معمولاً قیمت بالاتری دارند. |
| نوع تشخیص جریان نشتی |
تفاوت بین مدل‌هایی مانند نوع AC و A بر قابلیت تشخیص انواع جریان نشتی و در نتیجه کاربرد تجهیز تأثیر دارد. |
| تعداد پل و ساختار کلید |
مدل‌های دوپل یا مدل‌هایی با ساختارهای متفاوت، براساس نوع مدار و فضای تابلو انتخاب می‌شوند. |
| برند و سری محصول |
کیفیت ساخت، سطح مشخصات فنی، دسترسی محصول و پشتیبانی فنی برند روی قیمت نهایی اثرگذار است. |
در کنار قیمت خود کلید، باید هزینه کلی طراحی و اجرای تابلو برق را نیز در نظر گرفت. استفاده از RCBO می‌تواند با ترکیب عملکرد کلید محافظ جان و کلید مینیاتوری در یک تجهیز، فضای مورد نیاز تابلو و تعداد اتصالات را کاهش دهد؛ به همین دلیل در بسیاری از پروژه‌ها بخشی از هزینه صرف انتخاب راهکار حفاظتی مناسب می‌شود، نه فقط خرید یک قطعه.
همچنین کلید محافظ جان ترکیبی بخشی از مجموعه تجهیزات حفاظتی برق است و انتخاب آن باید با سایر تجهیزات حفاظتی و کنترلی مدار هماهنگ باشد. برای دریافت قیمت دقیق، ابتدا باید مشخصات فنی مورد نیاز مانند جریان نامی، حساسیت نشتی، قدرت قطع و تعداد مورد نیاز مشخص شود تا مناسب‌ترین مدل برای کاربرد موردنظر انتخاب شود.
خرید کلید RCBO
خرید کلید RCBO زمانی تصمیم درستی خواهد بود که علاوه بر حفاظت در برابر نشتی جریان، نیاز به حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه نیز وجود داشته باشد. با این حال، انتخاب یک کلید محافظ جان ترکیبی مناسب فقط بر اساس آمپر یا برند انجام نمی‌شود؛ زیرا هر مدار با توجه به نوع بار، شرایط نصب و سطح حفاظت مورد نیاز، به مشخصات فنی متفاوتی نیاز دارد.
یکی از اشتباهات رایج در خرید RCBO، انتخاب محصول صرفاً بر اساس جریان نامی یا قیمت پایین‌تر است. در حالی که مشخصاتی مانند حساسیت جریان نشتی، نوع تشخیص جریان، منحنی قطع، قدرت قطع اتصال کوتاه، تعداد پل و هماهنگی با سایر تجهیزات تابلو تعیین می‌کنند که یک مدل برای کاربرد موردنظر مناسب است یا خیر.
برای خرید کلید RCBO مناسب، بهتر است مراحل زیر بررسی شود:
| معیار انتخاب |
نکته مهم هنگام خرید |
| نوع مدار و کاربرد |
ابتدا باید مشخص شود RCBO برای چه مداری استفاده می‌شود؛ مدار روشنایی، پریز، تجهیزات موتوری یا بارهای حساس هرکدام شرایط حفاظتی متفاوتی دارند. |
| جریان نامی کلید |
مقدار آمپر RCBO باید متناسب با جریان کاری مدار، ظرفیت کابل و تجهیزات متصل انتخاب شود. انتخاب آمپر بالاتر یا پایین‌تر از نیاز واقعی می‌تواند عملکرد حفاظتی مدار را دچار مشکل کند. |
| حساسیت جریان نشتی |
مقدار حساسیت مانند ۳۰ میلی‌آمپر باید براساس سطح حفاظت موردنیاز و کاربرد مدار انتخاب شود؛ این پارامتر با جریان نامی کلید تفاوت دارد. |
| نوع جریان نشتی قابل تشخیص |
در مدارهایی که تجهیزات الکترونیکی، درایو، منابع تغذیه سوئیچینگ یا تجهیزات مشابه وجود دارد، نوع تشخیص جریان نشتی اهمیت بیشتری پیدا می‌کند. |
| قدرت قطع اتصال کوتاه |
این مشخصه باید با سطح خطای احتمالی شبکه هماهنگ باشد تا کلید توانایی قطع جریان خطا را داشته باشد. |
| منحنی قطع |
منحنی عملکرد کلید باید با رفتار بار هماهنگ باشد؛ برای مثال بارهایی با جریان هجومی بالا ممکن است به انتخاب متفاوتی نسبت به مدارهای معمولی نیاز داشته باشند. |
| تعداد پل و فضای نصب |
تعداد پل، نحوه قرارگیری نول و فضای موجود در تابلو از عوامل مهم برای انتخاب مدل مناسب هستند. |
تفاوت انتخاب RCBO با خرید صرفاً براساس آمپر
در بسیاری از پروژه‌ها، کاربران هنگام خرید کلید RCBO ابتدا آمپر را مشخص می‌کنند؛ اما آمپر تنها ظرفیت عبور جریان کلید را نشان می‌دهد و به‌تنهایی مشخص‌کننده سطح حفاظت نیست. برای مثال، دو کلید RCBO با جریان نامی یکسان می‌توانند به دلیل تفاوت در نوع نشتی قابل تشخیص، قدرت قطع یا منحنی عملکرد، کاربرد متفاوتی داشته باشند.
به همین دلیل، پیش از خرید بهتر است مشخصات فنی محصول با اطلاعات مدار، نقشه تابلو یا تجهیزات متصل بررسی شود تا انتخاب نهایی فقط براساس عدد آمپر یا قیمت انجام نشود.
انتخاب RCBO مناسب برای پروژه‌های مختلف
انتخاب کلید محافظ جان ترکیبی در پروژه‌های مختلف می‌تواند متفاوت باشد. در کاربردهای ساختمانی، معمولاً حفاظت افراد در برابر نشتی جریان اهمیت بالایی دارد؛ در حالی که در تابلوهای صنعتی، علاوه بر حفاظت جانی، هماهنگی با بارهای موتوری، تجهیزات الکترونیکی و سطح اتصال کوتاه شبکه نیز اهمیت پیدا می‌کند.
به همین دلیل در زمان خرید RCBO بهتر است اطلاعاتی مانند نوع کاربرد، تعداد مدارها، جریان مصرفی، نوع بار و شرایط تابلو در اختیار تأمین‌کننده قرار گیرد تا مدل مناسب پیشنهاد شود.
در صورتی که انتخاب بین چند مدل یا برند مختلف برای یک پروژه دشوار باشد، بررسی مشخصات فنی هر مدل در کنار تجهیزات حفاظتی مرتبط مانند کلید مینیاتوری می‌تواند به انتخاب دقیق‌تر کمک کند.
در نهایت، خرید کلید RCBO زمانی مطمئن خواهد بود که محصول انتخابی علاوه بر داشتن مشخصات فنی مناسب، با شرایط واقعی مدار و سطح حفاظت مورد نیاز پروژه هماهنگ باشد.
مقایسه مدل‌های موجود محافظ جان ترکیبی
انتخاب کلید محافظ جان ترکیبی RCBO زمانی دقیق‌تر انجام می‌شود که مدل‌های موجود بر اساس مشخصات فنی واقعی و کاربرد موردنیاز مقایسه شوند، نه صرفاً بر اساس برند یا قیمت. در بازار، مدل‌های مختلف RCBO ممکن است از نظر جریان نامی، حساسیت نشتی، قدرت قطع، منحنی عملکرد و استانداردهای حفاظتی تفاوت داشته باشند؛ بنابراین یک مدل مناسب برای یک مدار، الزاماً بهترین انتخاب برای مدار دیگر نیست.
در حال حاضر در کالا صنعتی، مدل‌های RCBO از برندهای LS و پارس فانال در دسترس هستند که برای کاربردهای تکفاز و حفاظت مستقل مدارها استفاده می‌شوند. مقایسه این محصولات باید براساس پارامترهایی مانند جریان نامی، حساسیت جریان نشتی، تعداد پل، قدرت قطع و مشخصات عملکردی انجام شود تا انتخاب نهایی متناسب با شرایط پروژه باشد.
مقایسه کلی سری‌های RCBO موجود
| مشخصه |
کلید محافظ جان ترکیبی LS سری RKP |
کلید محافظ جان ترکیبی پارس فانال سری PFL6 |
| نوع تجهیز |
RCBO (ترکیب حفاظت نشتی جریان و اضافه‌جریان) |
RCBO (ترکیب حفاظت نشتی جریان و اضافه‌جریان) |
| کاربرد اصلی |
حفاظت مستقل مدارهای تکفاز |
حفاظت مستقل مدارهای تکفاز |
| تعداد پل |
۲ پل (۱P+N) |
۲ پل (۱P+N) |
| جریان‌های موجود در کالا صنعتی |
۱۰، ۱۶، ۲۵ و ۳۲ آمپر |
۱۶، ۲۵ و ۳۲ آمپر |
| حساسیت جریان نشتی |
مطابق مدل انتخابی |
مطابق مدل انتخابی |
| ولتاژ کاری |
مطابق مشخصات فنی هر مدل |
مطابق مشخصات فنی هر مدل |
| استاندارد محصول |
مطابق دیتاشیت سازنده |
مطابق دیتاشیت سازنده |
| مناسب برای |
تابلوهای توزیع، مدارهای روشنایی، پریز و تجهیزات تکفاز |
تابلوهای توزیع و مدارهای تکفاز ساختمانی و صنعتی سبک |
مشخصات نهایی مانند قدرت قطع، منحنی قطع، نوع جریان نشتی قابل تشخیص (مانند AC یا A) و کلاس عملکرد باید براساس کد دقیق محصول و دیتاشیت همان مدل بررسی شود؛ زیرا این پارامترها ممکن است بین مدل‌های مختلف یک سری متفاوت باشند.
مقایسه مدل‌ها بر اساس جریان نامی
یکی از مهم‌ترین پارامترهای انتخاب RCBO، جریان نامی کلید است. این مقدار باید با جریان کاری مدار، سطح مقطع کابل و تجهیزات متصل هماهنگ باشد.
| جریان نامی |
کاربرد معمول |
نکته انتخاب |
| ۱۰ آمپر |
مدارهای با جریان مصرفی پایین |
مناسب زمانی که جریان طراحی مدار پایین است |
| ۱۶ آمپر |
مدارهای روشنایی، پریز و مصرف‌کننده‌های عمومی |
یکی از رایج‌ترین رنج‌های مصرفی |
| ۲۵ آمپر |
مدارهای با بار بیشتر |
نیازمند بررسی ظرفیت کابل و تجهیزات |
| ۳۲ آمپر |
مدارهای تکفاز با توان مصرفی بالاتر |
باید با شرایط شبکه و حفاظت بالادست هماهنگ شود |
انتخاب جریان بالاتر از نیاز واقعی، الزاماً باعث حفاظت بهتر نمی‌شود؛ زیرا عملکرد صحیح RCBO به هماهنگی بین جریان کلید، کابل و بار وابسته است.
تفاوت مهم در انتخاب RCBO؛ مشخصات فنی مهم‌تر از برند
در خرید کلید محافظ جان ترکیبی، مقایسه برندها به‌تنهایی نمی‌تواند معیار مناسبی باشد. برای مثال، دو RCBO با جریان نامی ۱۶ آمپر ممکن است به دلیل تفاوت در:
- قدرت قطع اتصال کوتاه (Icn)
- منحنی قطع (B یا C)
- نوع جریان نشتی قابل تشخیص
- حساسیت جریان نشتی
- استاندارد ساخت
کاربردهای متفاوتی داشته باشند.
به همین دلیل، در پروژه‌های حرفه‌ای ابتدا باید نیاز مدار مشخص شود و سپس محصولی انتخاب شود که مشخصات فنی آن با شرایط نصب هماهنگ باشد.
برای انتخاب دقیق‌تر تجهیزات حفاظتی تابلو، بررسی سایر اجزای مدار مانند تجهیزات کنترلی برق نیز اهمیت دارد؛ زیرا عملکرد صحیح RCBO وابسته به هماهنگی آن با سایر تجهیزات حفاظتی و کنترلی سیستم است.
خرید محافظ جان ترکیبی از کالاصنعتی؟
برای اینکه استعلام قیمت RCBO با سرعت بیشتر و دقت بالاتر انجام شود، بهتر است اطلاعات فنی اصلی مدار، تابلو یا تجهیزات مصرف‌کننده در اختیار تأمین‌کننده قرار گیرد. این اطلاعات کمک می‌کند مدل مناسب از نظر جریان نامی، حساسیت نشتی، قدرت قطع، تعداد پل و نوع عملکرد حفاظتی پیشنهاد شود و از رفت‌وبرگشت‌های اضافی در فرآیند خرید جلوگیری شود.
| اطلاعات مورد نیاز |
توضیحات |
| نوع کاربرد مدار |
مشخص می‌کند RCBO برای چه مصرف‌کننده‌ای استفاده می‌شود؛ مانند روشنایی، پریز، تجهیزات صنعتی، موتور یا تجهیزات حساس الکترونیکی. |
| تعداد فاز و نوع شبکه |
تعیین می‌کند چه ساختاری از RCBO (مانند تکفاز 1P+N یا مدل‌های دیگر) مورد نیاز است. |
| جریان نامی مورد نیاز |
مشخص می‌کند کلید باید چه میزان جریان کاری را تحمل کند و با کابل و تجهیزات مدار هماهنگ باشد. |
| حساسیت جریان نشتی |
مقدارهایی مانند ۳۰ میلی‌آمپر باید براساس سطح حفاظت جانی و شرایط استفاده انتخاب شوند. |
| نوع جریان نشتی قابل تشخیص |
برای مدارهای دارای تجهیزات الکترونیکی، درایو یا منابع تغذیه خاص، نوع تشخیص نشتی اهمیت بیشتری دارد. |
| قدرت قطع اتصال کوتاه |
باید متناسب با سطح خطای احتمالی شبکه انتخاب شود تا کلید توانایی قطع جریان خطا را داشته باشد. |
| منحنی قطع کلید |
برای هماهنگی عملکرد کلید با نوع بار، مخصوصاً بارهایی با جریان راه‌اندازی بالا، اهمیت دارد. |
| تعداد مورد نیاز و مشخصات پروژه |
تعداد کلیدها، زمان تأمین و شرایط سفارش را برای پیشنهاد دقیق‌تر مشخص می‌کند. |
چه اطلاعاتی ارسال کنیم؟
اگر هدف خرید تعداد بالا، تأمین برای تابلو برق یا اجرای پروژه است، ارسال یکی از موارد زیر می‌تواند فرآیند انتخاب و پیشنهاد قیمت را سریع‌تر کند:
- لیست تجهیزات یا BOM تابلو برق
- نقشه تک‌خطی مدار
- عکس از کلید یا تجهیز موجود در پروژه برای جایگزینی
- کد فنی محصول مورد نظر
- تعداد مورد نیاز هر آمپر
- مشخصات بارهای متصل به مدار
در بسیاری از پروژه‌ها، انتخاب RCBO تنها یک خرید قطعه نیست؛ بلکه بخشی از طراحی سیستم حفاظت الکتریکی است. به همین دلیل، بررسی هماهنگی این تجهیز با سایر تجهیزات کنترلی برق و تجهیزات حفاظتی تابلو می‌تواند از انتخاب اشتباه و هزینه‌های اصلاحی آینده جلوگیری کند.
