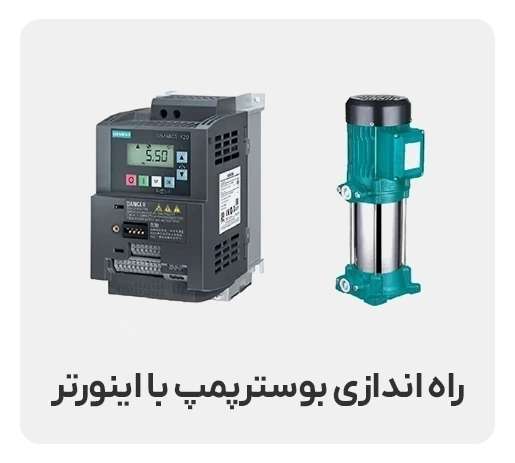

راه اندازی بوستر پمپ با اینورتر

راه اندازی بوستر پمپ با اینورتر

یک شنبه 09 اردیبهشت 1403

اینورتر یکی از وسایلی است که به دلیل مزایا و فوایدی مانند کاهش مصرف برق، کنترل سرعت و حجم آب ورودی و خروجی و کاهش استهلاک قطعات کاربرد زیادی برای راه اندازی بوستر پمپ‌ها دارد. بوستر پمپ تشکیل شده از چند پمپ که به طور موازی به هم متصل شده‌اند؛ به همین علت توان و فشار زیادی دارد و برای انتقال آب به ارتفاع‌های بالاتر کاربرد دارد. بوستر پمپ‌ها چه در کاربرد آبرسانی مسکونی و چه در کاربرد آتش‌نشانی برای کنترل پارامترهایی مثل دور موتور، دبی و فشار نیاز به اینورتر دارند.

استفاده از اینورتر به همراه بوسترپمپ نیاز به راه اندازی دارد و برای این کار لازم است تا مراحلی را انجام داد تا بهینه‌ترین عملکرد را از مجموعه تجهیزات مذکور جهت افزایش فشار آب خروجی گرفت. در این مقاله به راه اندازی بوستر پمپ با اینورتر پرداخته خواهد شد و نقشه شماتیکی آن نیز آورده شده است.

راه اندازی بوستر پمپ با اینورتر

ویژگی‌های اینورتر بوستر پمپ

تجهیزی که برای تنظیم دور موتور، دبی، فشار، وارد مدارکردن تعداد پمپ‌ها و بطور کلی کنترل مجموعه بوستر پمپ استفاده می‌شود، اینورتر است. وظیفه اینورتر در بوستر پمپ شامل موارد زیر می‌شود:

  1. زمان و مدت روش یا خاموش شدن پمپ‌ها
  2. پارمتردهی جهت بهینه‌سازی پمپ‌ها
  3. کنترل به کمک PLC
  4. راه اندازی از راه دور
  5. مانتورینگ بوستر پمپ‌ها
  6. صرفه جویی در مصرف

و موارد بسیار دیگر را کنترل و مورد بررسی قرار داد. برای خرید بوستر پمپ یا سفارش پمپ‌های خاصی که بصورت بوسترپمپ می‌توانند استفاده شوند و همچنین آشنایی با اینورترها و روش کاری آنها به بخش مربوطه از سایت مراجعه کنید.

مزایای اینورتر در بوستر پمپ

  • صرفه جویی در مصرف انرژی و در نتیجه کاهش هزینه‌ها
  • افزایش طول عمر بوستر پمپ‌ها
  • جلوگیری از ضربه‌‌های مکانیکی به تاسیسات و لوله‌کشی‌‌ها
  • کنترل دقیق فشار و دبی آب
  • امکان اندازه‌گیری فشار آب از طریق سنسور صنعتی
  • امکان کنترل و برنامه پذیری از طریق PLC
  • امکان مانیتورینگ و نمایش پارامترهای بوستر پمپ‌‌ها بر روی HMI
  • کنترل ورودی آب مخزن
  • سوئیچینگ پمپ به آرامی
  • تابع PID بهینه منبع آب

روش کار اینورتر بوستر پمپ

فرآیند کنترل اینورتر‌های بوستر پمپ شامل:

  1. اندازه‌گیری: در این مرحله با کمک سنسور‌های اندازه‌گیری فشار مقادیر فیزیکی فشار پمپ‌‌ها را اندازه‌گیری کرده و برای پردازش روی آن‌‌ها به مقادیر قابل فهم سیستم پردازش اینورتر تبدیل می‌کند.
  2. پردازش: مقادیر اندازه‌گیری شده توسط سنسور در این مرحله توسط PID کنترلر داخلی اینورتر اندازه‌گیری و با توجه به مقادیری که در PLC تنظیم شده است فرمان روشن یا خاموش شدن به بوستر پمپ‌‌ها را می‌دهد.
  3. ارسال فرمان: پس از پردازش روی مقادیر اندازه‌گیری شده فرمانی به خروجی‌های دیجیتال یا آنالوگ اینورتر فرستاده می‌شود که باعث روشن یا خاموش، افزایش یا کاهش دور الکتروموتورهای بوستر پمپ‌‌ها می‌شود.

مراحل راه اندازی بوستر پمپ با اینورتر

معمولا بخش‌های مختلف راه اندازی یک بوسترپمپ توسط شرکت سازنده راهنمایی می‌شود و همچنین کلیدها و تنظیمات هر اینورتر را شرکت سازنده آن در دفترچه راهنما ذکر می‌کند. پیشنهاد می‌شود حتما از راهنما استفاده کنید. راه اندازی بوستر پمپ با اینورتر بسته به نوع اینورتر و برند آن می‌تواند متفاوت باشد اما بطور کلی برای همه آنها مراحل زیر طی می‌شود:

  • انتخاب اینورتر مناسب: برای انتخاب اینورتر مناسب برای بوستر پمپ باید به پارامتر‌های موتورهای بوستر پمپ‌‌ها مانند تکفاز یا سه فاز بودن برق ورودی، توان موتور، تعداد پمپ‌‌ها و پارامتر‌های دیگر کنترلی اینورتر توجه داشت.
  • نصب اینورتر: اینورتر در محل مناسبی نصب شود که تهویه مناسب داشته باشد و در معرض رطوبت و گرد و غبار نباشد.
  • اتصال سیم کشی: سیم کشی بین پمپ، اینورتر و منبع تغذیه به درستی انجام شود. نقشه سیم کشی اینورتر و پمپ باید مطابق با راهنمای شرکت سازنده انجام شود.
  • تنظیم پارامترهای اینورتر: پارامترهای اینورتر باید مطابق با مقدار مورد نیاز آب و فشار خروجی تنظیم شود. این پارامترها شامل حداقل و حداکثر فرکانس، تعداد پمپ‌ها، فشار خروجی، زمان تاخیر و روشن‌شدن هر کدام از پمپ‌ها و ... می‌باشد.
  • تست و راه اندازی: پس از تنظیم پارامترها، سیستم باید تست شود تا از عملکرد صحیح آن اطمینان حاصل شود.

نکات مهم در راه اندازی بوستر پمپ با اینورتر

  • قبل از راه اندازی، دفترچه راهنمای اینورتر و پمپ را به دقت مطالعه کنید.
  • از یک متخصص برق برای نصب و راه اندازی سیستم کمک بگیرید.
  • به حداکثر جریان راه اندازی پمپ توجه کنید و اینورتر را با جریان راه اندازی بالاتر انتخاب کنید.
  • پارامترهای اینورتر را با توجه به نیاز خود تنظیم کنید.
  • سیستم را پس از راه اندازی تست کنید تا از عملکرد صحیح آن اطمینان حاصل کنید.

نقشه را‌ه اندازی بوستر پمپ با اینورتر

برای نصب و را‌ه‌اندازی دستگاهی مثل پمپ نیاز به نقشه می‌باشد. در زیر نقشه راه اندازی بوستر پمپ با اینورتر برای یک مجموعه 3 پمپی آورده شده است. با توجه به نیاز به مقدار آب و فشار لازم هر ساختمان تعداد بوستر پمپ آبرسانی مورد استفاده می‌تواند متغیر باشد که البته شمای کلی نقشه آن‌‌ها مشابه شکل زیر می‌باشد.

نقشه راه اندازی بوستر پمپ با اینورتر

معروف‌ترین برند‌ها در تولید اینورتر بوسترپمپ

شرکت‌های زیادی در زمینه تولید اینورتر‌های مخصوص بوستر پمپ می‌پردازند. از جمله معروف‌ترین این برند‌ها می‌توان به موارد زیر اشاره کرد:

  • اینورتر  LS
  • اینورتر پنتاکس
  • اینورتر دانفوس
  • اینورتر زیمنس
  • اینورتر دلتا
  •  اینورتر ABB
  • اینورتر  VACON
  • اینورتر آگر

جمع‌بندی

یکی از مهم‌ترین کاربرد‌های استفاده از اینورتر برای راه اندازی بوستر پمپ است. کنترل فشار و دبی آب برای ساختمان‌‌های مرتفع و تاسیساتی که نیاز دقیق به فشار آب دارند نکته مهمی است که استفاده از اینورتر این امر را میسر ساخته است. همچنین یکی دیگر از کاربرد‌های اینورتر در بوستر پمپ سوییچینگ پمپ است. زمانی که یک پمپ بیش از حد روشن بوده و نیاز به استراحت دارد یا به هر دلیلی که نیاز به تغییر پمپ فعال می‌باشد، این کار توسط اینورتر انجام می‌شود. برای کسب اطلاعات بیشتر در مورد انتخاب اینورتر مناسب بوستر پمپ می‌توانید با کارشناسان ما در کالاصنعتی در تماس باشید.
