تنظیم ست کنترل

تنظیم ست کنترل

سه شنبه 12 اردیبهشت 1402

وظیفه پمپ در سیستم آب‌رسانی تأمین فشار و دبی مورد نیاز است؛ اما در کنار آن بایستی ابزاری به کار گرفته شود که بتواند زمان روشن و خاموش شدن پمپ را با توجه به نیاز مصرف کننده‌ها کنترل کند. به همین جهت کنترل‌کننده‌های فشار آب، از اجزای ضروری سیستم آب‌رسانی در ساختمان‌هایی هستند که از پمپ آب استفاده می‌کنند؛ در صورتی که سیستم آبرسانی فاقد یک ست کنترل خوب باشد، پمپ آب بدون وقفه و یا بدون وجود آب در سیستم کار کرده و باعث از بین رفتن پمپ خواهد شد. برای آگاهی از مشخصات فنی و خرید ست کنترل با کارشناسان فروش در تماس باشید.

مراحل تنظیم ست کنترل

جهت تنظیم ست کنترل پمپ آب مراحل زیر را باید مرحله به مرحله انجام داد و بهتر قبل از تنظیم ست کنترل دکمه ریست ست کنترل را فشار دهید. تا ریست شود و سپس طبق مراحل زیر اقدام به تنظیم ست کنترل نمایید.

  1. ریست کردن ست کنترل
  2. بستن کامل شیر خروجی پمپ آب
  3. باز کردن اندک شیر خروجی پمپ آب
  4. چرخاندن پیچ تنظیم ست کنترل در جهت منفی
  5. تکرار مراحل 1 الی 4
  6. بازکردن شیر خروجی پمپ و تنظیم نهایی ست کنترل

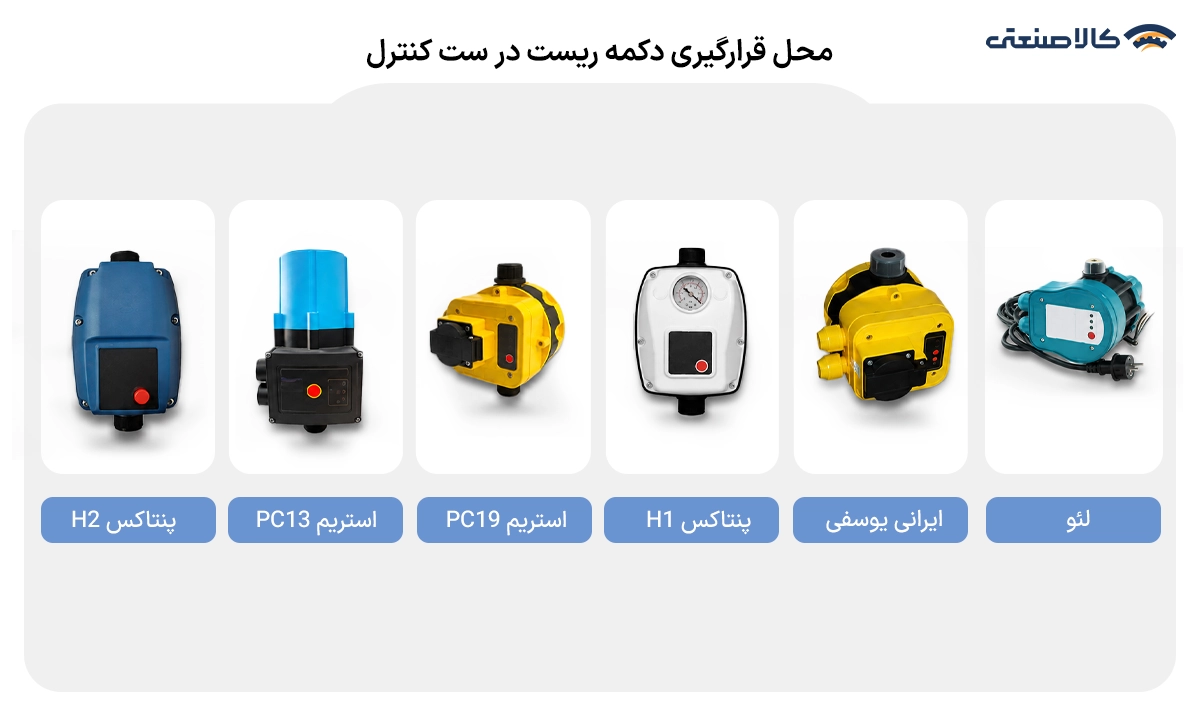

دکمه ریست برندهای مختلف ست کنترل

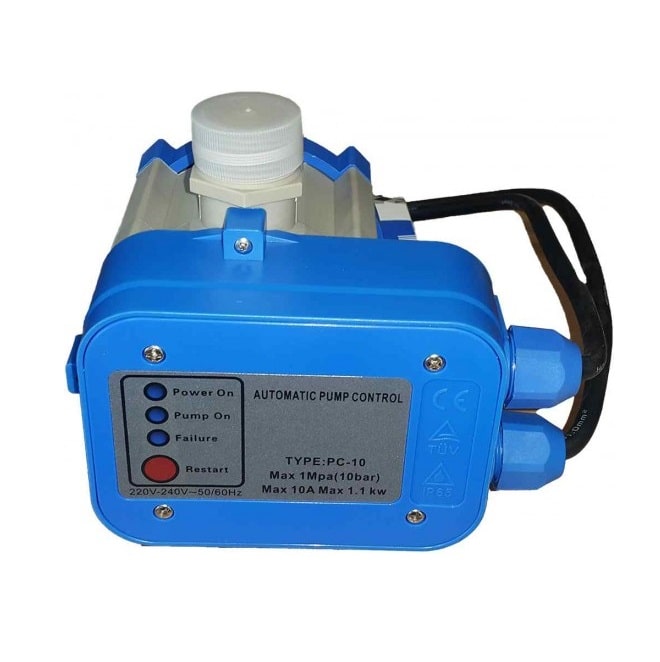

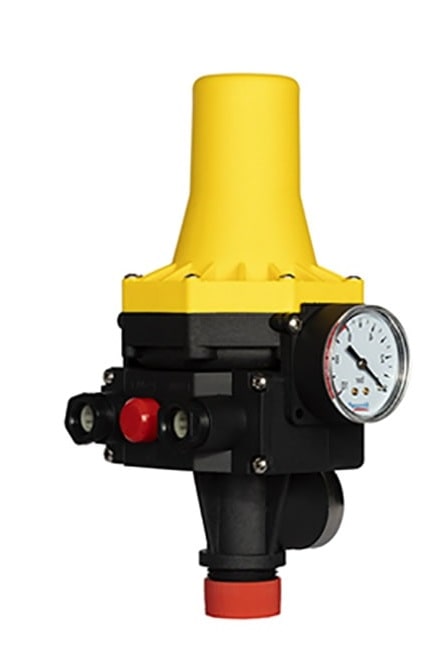

اکثر ست کنترل‌ها دارای پنل بورد می‌باشند که بر روی آن دکمه ریست (Reset) به همراه LED های روشن و خاموش و خطا قرار گرفته است. دکمه ریست معمولا به رنگ قرمز می‌باشد. در زیر دکمه ریست ست کنترل برای برندهای مختلفی که در سایت کالاصنعتی می‌توانید آنها را خریداری کنید، نمایش داده شده است.

محل قرارگیری دکمه ریست در ست کنترل

1) بازکردن شیر یکی از واحدها

در ابتدا لازم است تا یکی از خروجی‌های آب از یکی از واحدهای ساختمان مثلا شیر دستشویی، شیر ظرفشویی، شیر حمام و ... کامل باز شود.

2) بستن کامل شیر خروجی پمپ آب

در مرحله بعد در محل نصب پمپ آب رفته و شیر خروجی آن را بطور کامل بسته تا پمپ خاموش شود.

3) باز کردن اندک شیر خروجی پمپ آب

بعد از اینکه از خاموش شدن پمپ آب اطمینان حاصل شد، شیر خروجی پمپ را به میزان کمی باز کرده تا جریان آب کمی از شیر آب باز شده در مرحله 1 برقرار شود.

4) چرخاندن پیچ تنظیم ست کنترل در جهت منفی

در مرحله قبلی با بازکردن کم شیر خروجی پمپ، پمپ روشن و شروع به کار کردن می‌کند. جهت جلوگیری از روشن شدن پمپ در هنگامی که شیر آب اندکی باز می‌شود، پیچ تنظیم ست کنترل را به سمت علامت منفی نشان داده شده روی بدنه چرخانده تا زمانی که پمپ خاموش شود.

5) تکرار مراحل 1 الی 4

تنظیم بودن ست کنترل زمانی کامل انجام می‌شود که با باز بودن اندک شیر آب، پمپ روشن نشود؛ بنابراین بایستی مراحل 1 الی 4 را تا جایی تکرار کرده که پمپ دیگر روشن نشود.

6) بازکردن شیر خروجی پمپ و تنظیم نهایی ست کنترل

در انتها لازم است شیر خروجی پمپ تا نیمه باز گردد. در صورت درست تنظیم بودن ست کنترل، پمپ باید روشن شود. در صورتی که پمپ روشن نشود بایستی پیچ تنظیم ست کنترل به سمت علامت مثبت چرخانده شود و تا زمانی که پمپ روشن شود، باید این کار ادامه پیدا کند.

نکات مهم تنظیم ست کنترل

1) برای تنظیم ست کنترل روی پمپ آب لازم است متناسب با قطر لوله‌ها و سیستم آب رسانی، فشار آب برای کفایت در بلندترین شیر آب (مصرف کننده) ساختمان تنظیم نهایی گردد. البته در این صورت ممکن است که در مصرف‌کننده‌های با ارتفاع کمتر مقدار فشار بیش از حد مجاز 5 بار شود که در این صورت امکان بروز آسیب در این شیرآلات وجود دارد. جهت جلوگیری از آسیب مذکور لازم است در طبقات پایین تر که مقدار فشار آن‌ها بیش از حد مجاز شده از فشار شکن استفاده شود تا همواره مقدار فشار در محدوده مجاز قرار گیرد.

2) برای تنظیم ست‌ کنترل باید توجه داشت زمانی که آب شهری 2.5 بار فشار داشته باشد و مصرف کننده 20 متر بالاتر از پمپ باشد، 2 بار فشار آب صرف غلبه بر ارتفاع 20 متری ستون آب شده و 0.5 بار هم به ارتفاع 20 متری می‌رسد که باعث می‌‌شود زمانی که شیر آب را باز می‌‌کنید آب با فشار نیم بار داخل لوله جریان پیدا کند و از شیر خارج شود جریان این میزان آب از داخل کلید اتومات باعث استارت کردن آن می‌شود.

حال اگر فشار آب شهری از 2.5 بار کمتر شود (مثلا به 2 بار برسد) و مصرف‌کننده (که در ارتفاع 20 متری قرار دارد) آب را باز کند، هیچ آبی از شیر خارج نشده فلذا پمپ هم روشن نخواهد شد. پس اگر فشار آب دقیقا 2.5 بار است و بعضی اوقات از این میزان کمتر است در ارتفاع 20 متری از کلید اتومات دیجیتال استفاده نکنید. لذا همیشه 0.5 بار ضریب اطمینان در نظر بگیرید؛ یعنی برای ارتفاع 10 متری فشار آب شهری را 2 بار در نظر بگیرید. به عبارت ساده‌تر اگر بدون پمپ آب می‌آید ولی فشارش کم است بهترین گزینه انتخاب یک ست کنترل خوب است ولی اگر بدون پمپ آب اصلا نمی‌آید، باید کلید مکانیکی و مخزن باد نصب شود.

اخبار مرتبط
نظرات




قوانین ارسال نظر

  • پیام هایی که حاوی تهمت یا افترا باشد منتشر نخواهد شد.
  • پیام هایی که به غیر از زبان فارسی یا غیر مرتبط با خبر باشد منتشر نخواهد شد.
  • با توجه به آن که امکان موافقت یا مخالفت با محتوای نظرات وجود دارد، معمولا نظراتی که محتوای مشابه دارند، انتشار نمی‌یابند بنابراین توصيه مي‌شود از مثبت و منفی استفاده کنید.
    • 0
    • 1
    سلام برای نصب پمپ آب داخل چاه آب ست کنترل دیجیتال مناسب هست یا خیر؟
    • 0
    • 8
    سلام وقت بخیر...ببخشید ما زمانی که دستگاه تصفیه آب رو روشن میکنیم تا منبع آب پر بشه مدام ست کنترل خاموش و روشن میشه..اما از ساعت ۱۱ شب تا ۸ صبح اگر این کار رو بکنیم پمپ روشن نمیشه..حالا باید ست کنترل رو تنظیم کنیم یا این مسله عادیه؟؟
    • 0
    • 4
    سلام و عرض ادب، یک سوال داشتم از خدمتتون ممنون میشم راهنمایی فرمائید. یک ساختمون 3 طبقه دو واحدی داریم و می خوایم برای اون سیستم پمپاژ آب تهیه کنیم. چه ملزوماتی و لوازمی باید تهیه شود؟
    • کاربر سایت

      1402/11/01 10:04:42
      • 1
      • 4

      سلام جناب شجره عزیز، وقت شما هم بخیر

      پمپ آب 1.5 اسب دو پروانه به همراه ست کنترل می توانید تهیه کنید. ست کنترل برای سه طبقه مناسب است اما با این حال می توانید بجای آن، منبع انبساط، کلید اتومات، مانومتر و پنچراهی تهیه کنید البته کمی هزینه بیشتر می شود. برای راهنمایی بیشتر در مورد برندها و مدل پمپ مناسب با داخلی 223 شماره 02191304300 تماس بگیرید.

    • 0
    • 4
    سلام و عرض ادب ست کنترل ما خراب شد ی نوع استریم خریدیم ولی وقتی آب باز بود موتور ضمن کار کردن خیلی سریع هر 3ثانیه قطع و وصل میکرد با ی مدل پنتاکس عوض کردیم خیلی کمتر شده ولی اینم مثلا هر 20ثانیه این اتفاق میفته یعنی خیلی سریع ضمن کار خاموش روشن میشه ... بابت راهنماییتون ازتون ممنونم
    • کاربر سایت

      1402/11/01 10:22:19
      • 1
      • 3

      سلام جناب سلطانی عزیز، وقت شما بخیر

      ببینید اینکه می فرمائید پمپ شما قطع و وصل بیش از حد داشته و با تعویض ست کنترل همچنان این اتفاق می افته پس مشکل قطع و وصل مکرر پمپ میتونه دلایل دیگه ای داشته باشه. باید احتمالی خرابی خود پمپ، احتمال هواگرفتگی یا نشتی لوله کشی بررسی بشه. پیشنهاد میشه مقاله مذکور رو مطالعه کنید و در صورت عدم آشنایی با تعمیرکار تماس بگیرید.

    • 1
    • 6
    سلام، دکنه ریست ست کنترل که همون دکمه قرمزه هست رو هرچی فشار میدم اتفاقی نمیوفته. چکار باید کرد؟
    • کاربر سایت

      1402/10/16 14:06:24
      • 0
      • 5

      سلام جناب محمدپور

      ممکن است مشکل از بورد الکترونیکی ست کنترل شما باشه، بهتر است به تعمیرکار تجهیزات الکترونیکی رجوع کنید.

    • 0
    • 7
    سلام و ادب، قبلا ست کنترل ورما داشتیم که یک سال نشد و خراب شد. لطفا یک ست کنترلی پیشنهاد بدین که برامون کارکنه اینقد زود خراب نشه. ممنون
    • کاربر سایت

      1402/10/05 13:02:19
      • 0
      • 6

      سلام جناب رضازاده گرامی، وقت شما بخیر

      ست کنترل تجهیزی است که قیمت چندان بالایی ندارد و پیشنهاد میشه نوع با کیفیتش رو خریداری کنید که سال ها برای شما کار کند. ست کنترل استریم به شما پیشنهاد می شود. برای سفارش و خرید آن می توانید با شماره 02191304300 تماس بگیرید.

    • 0
    • 10
    سلام وقت بخیر، ساختمان ما جدید هست و به تازگی پمپ آب به همراه اتومات پمپ نصب کردیم. اما دکمه failure دستگاه اتومات پمپ روشن میشه. شیر ورودی پمپ هم بازه، لوله ها هم که چون جدیده قطعا رسوب نگرفته. دستگاه هم جدیده و مشکلی نداره. ممنون میشم راهنمایی کنین؟
    • کاربر سایت

      1402/09/15 13:54:33
      • 0
      • 10

      سلام جناب سبزه ای عزیز

      روشن شدن دکمه قرمز failure دلایل مختلفی دارد. برای پیدا کردن دلیل و رفع مشکل شما بهتر است کار را به یک فنی کار بسپارید. اما اگر بخواهیم بصورت کلی راهنمایی کنیم؛ با توجه به اینکه ساختمان و دستگاه اتومات پمپ شما جدید هست و احتمالا مشکل از لوله ها، پمپ و شیر ورودی نیست؛ ممکن است تعداد زانویی و سه راه در ورودی پمپ زیاد بوده و آب کافی نمی رسد.

    • 0
    • 10
    سلام و وقت بخیر، امروز پنل روی ست کنترل رو نگاه کردم دکمه failure به رنگ قرمز روشن شده بود. میخواستم ببینم مشکل خاصیه و باید دوباره تنظیم بشه یا دلیل دیگه ای داره؟ متشکر
    • کاربر سایت

      1402/09/09 11:20:10
      • 0
      • 10

      سلام جناب بیابانی عزیز

      روشن شدن دکمه قرمز failure میتونه دلایل مختلفی داشته باشد؛ 1- شیر ورودی آب به پمپ بسته است 2- قطر لوله دهانه ورودی به پمپ استاندارد نیست 3-ورودی و خروجی پمپ مسدود است 4-خود دستگاه ست کنترل و برد الکترونیکی خراب شده است.

    • 0
    • 11
    سلام و درود؛ پمپ منزل من مشکل خاموش و روشن شدن داره. ست کنترل رو هم مطابق با مراحلی که داخل مقاله گفتین انجام دادم ولی بازم این اتفاق میوفته؟ مشکلش چیه بنظرتون. مرسی
    • کاربر سایت

      1402/09/05 08:40:04
      • 0
      • 11

      با سلام و احترام در صورتیکه با موارد بالا(گفته شده در مقاله) مشکل حل نشد لازم است از نصاب پمپ یا تاسیسات کار بخواهید تا پمپ، ست کنترل و مسیر لوله کشی را بررسی کند.سایر مواردی که باعث این مشکل می‌شود: معیوب شدن شیر یکطرفه در خروجی پمپ،گرفتگی صافی در ورودی پمپ،ورود هوا به داخل محفظه پمپ،لوله کشی غلط،نشتی لوله ها در طبقات پیشنهاد می شود مقاله علت قطع و وصل شدن مکرر پمپ آب را مطالعه کنید.
