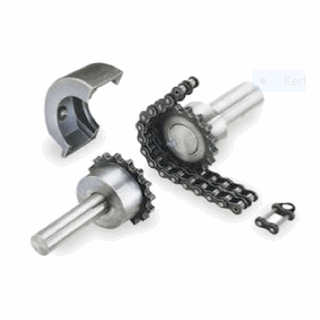

اجزای مختلف کوپلینگ زنجیری

اجزای مختلف کوپلینگ زنجیری

یک شنبه 27 فروردین 1402

کوپلینگ زنجیری چیست؟

در تمامی صنایع برای انتقال قدرت از یک شفت یک شفت دیگر از کوپلینگ استفاده می کنند. کوپلینگ ها در اصل وظیفه دارند نیرو، گشتاور و سرعت را از یک شفت یا محور محرک به شفت یا محور متحرک انتقال دهد. علاوه بر این موراد کوپلینگ ها وظایف دیگری مانند تحمل ناهمواری های محوری و زاویه ای، تحمل ناهمراستایی شفت ها و جلوگیری از انتقال گرما دارند. کوپلینگ ها وابسته به طراحی و عملکردشان در طرح ها و انواع مختلف ساخته می شوند و به کار گرفته می شوند. کوپلینگ زنجیری شامل دو هاب (چرخ دنده)، یک زنجیر کوپلینگ شبیه یک رشته زنجیره غلتکی دوتایی و یک پوسته است. پوشش کوپلینگ در تمامی کوپلینگ ها استفاده نمی‌شود؛ ولی برای طول عمر بالا توصیه می‌شود. یک کوپلینگ زنجیری می‌تواند گشتاور بین 150 نیوتن متر تا 17800 نیوتن متر را انتقال دهد و همچنین با قطر شفت از 12 میلی متر تا 150 میلی متر تولید می‌شود.

کوپلینگ زنجیری

مزایا و ویژگی های کوپلینگ زنجیری

  • نصب ساده‌ای دارد.
  • در محیط‌های ساینده و مربوط به خوبی کار می‌کند.
  • کوپلینگ های ایمنی هستند.
  • مقرون به صرفه هستند.
  • می‌توانند بالاترین گشتاورها را انتقال دهد.
  • کارایی ماشین را به حداکثر می‌رساند.
  • در برابر بارهای شوک و ضربه‌ای مقاوم می‌باشد. 

معایب کوپلینگ زنجیری

  • به دلیل وجود مشکلاتی در تأمین و نگهداری تعادل و بالانس مورد نیاز کوپلینگ، سرعت محدودی دارد.
  • کوپلینگ زنجیری نیاز بسیار زیادی به روانکاری دارند.
  • ناهماهنگی شفت بسیار کمی را می‌توانند جبران کنند.

کاربرد کوپلینگ زنجیری

کوپلینگ های زنجیری از آنجایی که توانایی یکنواخت کردن توزیع گشتاور در کوپلرها را دارند، معمولاً در کاربردهای سرعت پایین و گشتاور بالا مورد استفاده قرار می‌گیرند. در ادامه چند نمونه از کاربردهای کوپلینگ زنجیری آورده شده است.

  1. کوپلینگ زنجیری برای اتصال به یک ماشین جهت انتقال نیرو به انتهای یک موتور یا گیربکس صنعتی متصل می شود.
  2. به عنوان یک بافر در برابر شوک‌های ناگهانی که ممکن است باعث عدم هماهنگی شفت ها شود، مورد استفاده قرار می‌گیرد.
  3. برای حفظ یکپارچگی شفت ها به دلیل انتقال حرارت از درایو به درایو
  4. کوپلینگ زنجیری محبوب‌ترین نوع کوپلینگ برای استفاده در نوار نقاله زنجیری است.

کوپلینگ های زنجیری اغلب در کاربردهایی با محدوده سرعت کم تا متوسط و گشتاور بالا مانند کوپلینگ شفت خط در نوار نقاله های غلتکی استفاده می شوند و در کاربردهایی که سرعت در آن ها بالاست و از کوپلینگ هایی مانند فالک و دنده ای استفاده می کنند، کاربرد ندارد. در کاربردهای استاندارد انتقال قدرت، کوپلینگ های زنجیری در طیف وسیعی از اندازه های شفت (قطر سوراخ های معمولی در محدود 1.2 تا 4 اینچ) و ظرفیت های گشتاور کاربرد دارند. این کوپلینگ ها می توانند انحرافات زاویه ای تا 1 درجه و نا هماهنگی های موازی تا 2 درصد از گام زنجیر را در خود جای دهند.

ساختار کوپلینگ زنجیری

کوپلینگ های زنجیری ساختار ساده‌ای دارند که تعویض، نصب و برداشتن آن‌ها را آسان می‌کند. ساختمان این نوع کوپلینگ طوری طراحی شده که باید توسط روغن گریس روانکاری شود. پس به همین منظور از یک پوشش جهت نشت بندی گریس استفاده می‌گردد. در کوپلینگ های زنجیری به منظور بیرون کشیدن زنجیر از یک پین قابل جدا شدن که بر روی حلقه اصلی قرار داده شده، استفاده می‌شود. در کوپلینگ‌های زنجیری، برای تعیین نامیزانی مجاز و انعطاف پذیری پیچشی از فاصله و انعطاف غلتک‌ها و دندانه‌های چرخ زنجیر استفاده می‌کنند.

کوپلینگ زنجیری دارای دو چرخ دنده زنجیری که مشابه دندانه های سخت است، می باشد. دندانه این چرخ دنده ها به وسیله زنجیری که دارای عرضی شامل دو غلتک یا زنجیر بی صداست به هم متصل هستند. کوپلینگ زنجیری طوری طراحی شده است که باید توسط روغن گریس روانکاری شود. در کوپلینگ زنجیری، برای تعیین نامیزانی مجاز و انعطاف پذیری پیچشی از فاصله و انعطاف غلتک ها و دندانه های چرخ زنجیر استفاده می کنند.

ساختار کوپلینگ زنجیری

جدول ابعاد کوپلینگ زنجیری

در جدول زیر ابعاد انواع سایزهای کوپلینگ زنجیری نشان داده شده است.

ابعاد کوپلینگ زنجیری

گشتاور Nm F E D C B A قطر سایز زنجیر سایز
max min
150 57 25 28 65 62 70 15 12 35-2 3012
210 61 31 36 78 72 78 20 12 40-2 4012
300 72 43 36 80 75 85 25 12 40-2 4014
380 77 50 36 80 75 92 30 14 40-2 4016
550 82 53 45 100 84 101 35 14 50-2 5014
725 92 60 45 100 85 111 40 16 50-2 5016
925 106 70 45 100 85 123 45 16 50-2 5018
1750 122 85 54 122 1063 144 55 20 60-2 6018
2050 132 98 54 123 108 160 70 20 60-2 6020
2400 145 110 54 123 116 168 75 25 60-2 6022
3800 160 110 67 140 128 190 75 30 80-2 8018
4700 184 120 67 144 138 211 85 30 80-2 8020
5500 196 140 67 155 138 226 95 35 80-2 8022
8700 250 160 79 178 155 280 110 40 100-2 10020
13250 280 170 89 198 180 305 120 40 120-2 12018
17800 335 210 99 218 180 355 150 40 120-2 12022

نکات ابعاد کوپلینگ زنجیری

هنگام سفارش یک کوپلینگ زنجیری جدید برای کاربرد خود، چندین فاکتور وجود دارد که باید در نظر گرفته شوند. برخی از آن‌ها عبارت‌اند از:

  • شرایط عملیاتی
  • RPM مورد نیاز
  • شفت و قطر سوراخ مورد نیاز
  • سیستم روانکاری
  • به پوسته نیاز هست یا خیر

هنگام خرید کوپلینگ زنجیری تمامی این عوامل را مدنظر قرار دهید تا بتوانید بهترین انتخاب را داشته باشید.
