گروه کالا صنعتی با افتخار نمایندگی پمپ دنده ای ایران تولید است و تمامی محصولات این برند خوب ایرانی نظیر پمپ دنده ای (غلیظ کش) استفاده شده در صنایع موکت ، چسب ، مازوت و ... را تهیه و توزیع می کند.  مراجعه به سایت کالا صنعتی جهت آگاهی از نحوه خرید اینترنتی پمپ دنده ای ایران تولید و برقراری ارتباط با کارشناسان ما جهت گرفتن قیمت پمپ دنده ای ایران تولید. شرکت ایران تولید با نیم قرن تجربه در زمینه ساخت پمپ های دنده ای امروزه با دانش فنی،تجهیزات سخت افزاری و ماشین آلات مدرن و بهره مندی از تلاش مهندسین و متخصصین خود در خدمت صنایع کشور است.

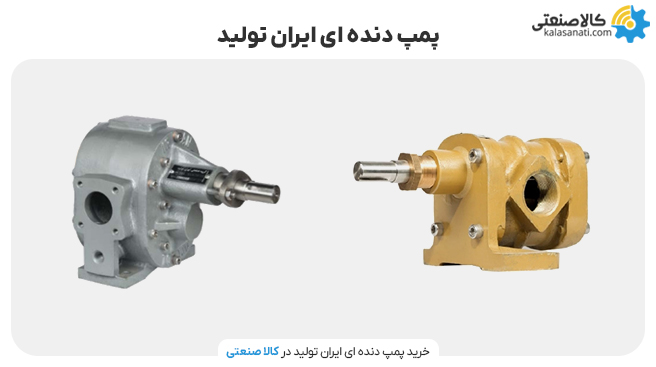

پمپ دنده ای ایران تولید

پمپ ایران تولید

با توجه به استقبال مصرف کنندگان شرکت ایران تولید نسل جدیدی از پمپ های دنده ای مخصوص مواد سنگین و پمپ های سانتریفیوژ روغن داغ و الکتروگیربکس های خاص این پمپ ها را طراحی و پس از آزمایشات لازم،در خط تولید قرار می دهد که مدت ها است که در پالایشگاه ها و کارخانجات تصفیه روغن، قند و ... مشغول به فعالیت است.

پمپ دنده ای ایران تولید

پمپ های دنده ای از جمله پمپ های جابه جایی مثبت هستند که به کمک چرخش چرخ دنده های داخل آن سیال را به فشار مورد نظر می رساند. معمولا در پمپ های دنده ای از یک تا چند چرخ دنده استفاده می شود که یک محیط خلا را برای ارسال سیال به وجود می آورند. این مدل از پمپ ها می تواند شامل قطعات دیگری از جمله شفت، رتور و پوشش اطراف باشد. پمپ دنده ای برای پمپ کردن و جابجایی مایعاتی که وزن حجمی بالا و فشار کم (زیر 8 بار) دارند. طراحی شده اند. مایعات پمپ شده باید دارای خاصیت خود دارای خاصیت خود روغن کاری و بدون اصطکاک جامد یا خورنده و ناخالص باشد. شرکت ایران تولید نیز با تلاش فراوان توانسته است جایگاه متمایزی در صنعت تولید پمپ دنده ای داشته باشد.

پمپ دنده ای ایران تولید

طراحی پمپ دنده ای

دو چرخ دنده که شامل محرک و متحرک است و در داخل پوسته می چرخند. در زمان چرخش، دنده ها سیال را از قسمت مکش بین پوسته پمپ و تاج دنده نگه می دارند و با خود به قسمت تخلیه پمپ منتقل می کند. پس از آن دنده ها سیال را با فشار به شاخه تخلیه هدایت می کند. محور محرک در بالای محور متحرک قرار داشته و روی محور محرک جای خار کوپلینگ وجود دارد.

در دو طرف محورها بوش های نگهدارنده قرار داشته که به وسیله سیال پمپ شده روغن کاری می شوند و به وسیله پکینگ نخی (نخ گرافیتی) و بوش نگهدارنده نخ گرافیتی از نشت سیالات جابجا شده از اطراف محور محرک جلوگیری می نماید. همچنین در کاتالوگ ذکر شده است که جهت جابجایی سیالات با درجه حرارت 180 الی 300 درجه سانتیگراد باید از پمپ مخصوص درجه حرارت بالا استفاده کنید. اغلب پمپ های دنده ای برای کوپل مستقیم با الکتروموتور، روی شاسی طراحی شده اند و برای سرعت های زیر 700 دور در دقیقه از جعبه دنده کاهنده که بین الکترو موتور و پمپ قرار می گیرد، استفاده می شود. محور محرک به صورت مستقیم از نیروی گشتاور الکتروموتور تغذیه می شود. مقدار گشتاور اولیه، درادامه مشخص شده است.

کاربرد پمپ دنده ای

پمپ های دنده ای گردشی برای پمپ کردن سیستم روغن کاری موتور،سوخت،نفت،گاز،خمیرو دیگر مایعات خود روغن کاری که در صنعت مورد استفاده قرار می گیرند توصیه شده است. همچنین در کاتالوگ نوشته شده است که برای روغن کاری و سیستم های خنک کن ماشین هایی نظیر ماشین ابزار، موتور احتراقی و ... با فشار پایین مناسب هستند. در برخی از مدل ها روی پوسته پمپ ها،سوپاپ اطمینان مخصوص تعبیه شده است که عملکرد آن به نحوی است که هنگامی که فشار کاری پمپ از مقدار مجاز بیشتر شود، سوپاپ باز شده و سیال پمپ شده از طریق کانال داخلی به قسمت مکش پمپ منتقل می شود.

جهت چرخش پمپ دنده ای

جهت چرخش اغلب پمپ های دنده ای راست گرد هستند اما برای تجهیزات مخصوص، پمپ های چپ گرد با جریان مخالف نیز ساخته می شود.

جنس پمپ دنده ای

پمپ های استاندارد از پوسته چدنی ،دنده فولادی آبکاری شده و محور فولادی تشکیل شده اند. بوش های این سری از پمپ ها از جنس چدن با لایه برنزی است و همچنین از بوش های فولادی که با ریختگری از نوع گریز از مرکز پوشش برنزی یافته است نیز ساخته شده است.

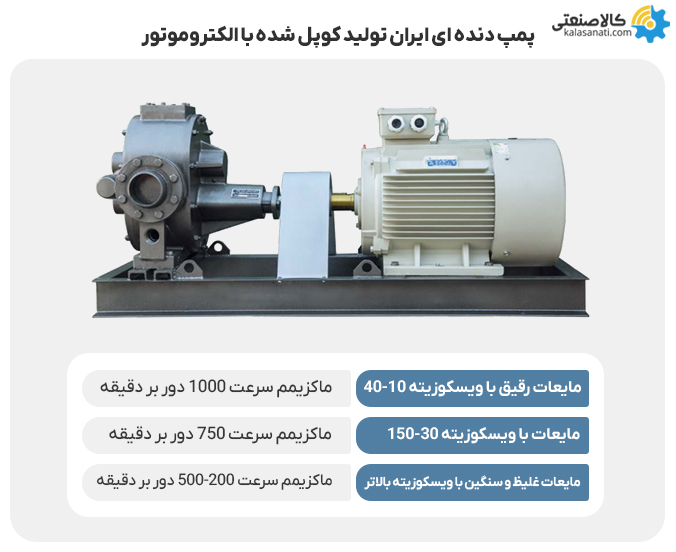

سرعت پمپ دنده ای

به طور کلی سرعت گردش پایین تر برای مواد با دانسیته بیشتر و سیالاتی که خاصیت روغن کاری کمتری دارند،مرسوم است. همچنین در هنگام استفاده طولانی مدت نیز از سرعت گردشی پایین به کار می رود و برای روغن کاری خوب و استفاده از فشار ماکزیمم پمپ از سرعت گردشی بالا بهره برده می شود.

  1. سرعت 1000 دور در دقیقه: برای جریان روغن کاری و سیستم خنک کن روغن و سیالات رقیق با ویسکوزیته 40-10  از این سرعت استفاده می شود.
  2. سرعت 750 دور در دقیقه: برای مایعات خود روغن کار با ویسکوزیته 30-150 از این سرعت استفاده می شود.
  3. سرعت بین 500-200 دور در دقیقه: برای مایعات سنگین،روغن ها،ملاس ها،خمیرها و دیگر سیالاتی که ویسکوزیته بالایی دارند از این سرعت استفاده می شود.

کاتالوگ پمپ دنده ای ایران تولید

راهنمای استفاده بهینه از انواع پمپ های دنده ای و شرایط استفاده از گارانتی شش ماهه پمپ دنده ای ایران تولید

1. برای جابجایی مواد خود روغن کار از پمپ های مخصوص محصولات ایران تولید استفاده بفرمایید.
2. برای جابجایی مواد دارای اشیاء فلزی و سخت (هر چند کوچکتر از 0.1 میلیمتر) از پمپ مخصوص آن استفاده شود.
3. هنگام شاسی و کوپله کاری از کوپلینگ های بالانس شده و ماشین کاری شده استفاده گردد تا در موقع کار، کوچکترین لرزشی نداشته باشد.
4. توصیه می گردد برای مواد غلیظ (سنگین) از کوپلینگ های هیدرولیک استفاده فرمایید تا موتور در شروع کار با آمپر کمتر و توان بهتر استارت گردد.
5. توصیه می گردد از سوپاپ یا شیر یک طرفه و توری دانه ریز در ابتدای لوله مکش استفاده فرمایید.
6. توصیه می گردد از زانوی 45 درجه با فاصله حداقل 1 متر استفاده فرمایید تا پمپ با صدای کمتر و الکتروموتور با آمپر کمتری کار کند.
7. ابتدا از مملو بودن مواد داخل پمپ اطمینان حاصل نموده سپس موتور را استارت نمایید.
8. برای جلوگیری از هزینه های زیاد هر چند وقت یکبار بوش های برنجی پمپ را بازدید نموده و در صورت داشتن لقی حتی بیشتر از 0.5 میلیمتر آنها را تعویض نمایید. زمان تعویض بستگی به نوع کارکرد و مواد دارد.

انواع پمپ دنده ای ایران تولید

پمپ دنده ای ایران تولید شامل سری های مختلفی است که در زیر به آنها اشاره شده است. همچنین می توانید جهت آگاهی از قیمت پمپ دنده ای ایران تولید با کارشناسان سایت ما در تماس باشید.

  1. پمپ دنده ای GM ایران تولید
  2. پمپ دنده ای GF ایران تولید
  3. پمپ دنده ای VG ایران تولید
  4. پمپ دنده ای VGF ایران تولید
  5. پمپ دنده ای HF ایران تولید
  6. پمپ دنده ای HFP ایران تولید
  7. پمپ دنده ای WHF ایران تولید
  8. پمپ دنده ای WGF ایران تولید
  9. پمپ دنده ای SGP ایران تولید

پمپ دنده ای سری GF

پمپ های دنده ای GF دارای بدنه از جنس چدن خاکستری و دنده فولادی است و برای جابجایی مواد با حجم بیشتر و غلظت بالا استفاده می شوند. می توانید لیست قیمت پمپ دنده ای ایران تولید را از کارشناسان ما بخواهید. عمده تفاوت پمپ دنده ای GF با HF در غلظت مواد انتقالی و همچنین دنده آن است. در سری HF دنده ها مستقیم، اما در سری GF دنده به صورت جناغی است. از کاربرد های پمپ دنده ای سری GF میتوان به انتقال مواد با ویسکوزیته بالا در صنایع مختلف مانند پمپ قیر، مواد ستگین نفتی، پمپ ملاس، پمپ مواد پلیمری و ... اشاره کرد. همچنین پمپ های دنده ای GF مواد با غلظت های بالا مانند قیر و ملاس های غلظت بالا را پمپاژ می کند.

اجزای پمپ دنده ای سری GF

اجزا پمپ gf

پمپ دنده ای GF با توجه به عکس بالا شامل اجزا زیر است:

  1. در نافدار
  2. بوش برنجی
  3. پوسته یا بدنه
  4. بوش برنجی
  5. شفت دنده پایین
  6. بوش نگهدارنده نخ نسوز
  7. جای خار
  8. سوپاپ اطمینان
  9. در ساده
  10. دنده
  11. شفت محرک پمپ
  12. نخ نسوز گرافیک
  13. پیچ فلانج نگهدارنده نسوز
  14. سوراخ جدار خارجی
  15. صفحه جدار خارجی

پمپ ایران تولید GF

کاتالوگ پمپ دنده ای سری GF

سری GF
تیپ پمپ دهانه دهش و مکش (اینچ)
GF4 1-1/4
GF5 1-1/2
GF6 2
GF7 2-1/2
GF8 3
GF9 4
GF10 4
GF15 6



دور در دقیقه 900:n دور در دقیقه 700:n دور در دقیقه 300:n فشار برحسب اتمسفر تیپ پمپ
ویسکوزیته 7mm2/s سنگین سبک نیروی ورودی به کیلووات بازدهی در دقیقه به لیتر ویسکوزیته 7mm2/s سنگین سبک نیروی ورودی به کیلووات بازدهی در دقیقه به لیتر ویسکوزیته 7mm2/s سنگین سبک نیروی ورودی به کیلووات بازدهی در دقیقه به لیتر
1.4 1.2 100 1.1 0.93 50 0.45 0.33 25 2 GF 4
1.8 1.6 100 1.4 0.26 50 0.62 0.55 25 4
3 2.2 100 1.7 1.6 50 0.82 0.75 25 6
2.2 1.5 150 1.5 1.2 116 0.75 0.55 49 2 GF 5
3 2.2 150 2 1.7 116 0.95 0.7 49 4
4 2.9 150 3 2.25 116 1.2 1.1 49 6
3 2.2 198 2.2 1.9 154 0.75 0.6 66 2 GF 6
4 3 198 2.7 2.4 154 1.1 0.85 66 4
5.5 4 198 3.2 2.9 154 1.5 1.1 66 6
4 3 249 3 2.4 194 1.35 1.1 83 2 GF 7
5.5 4 249 4 3 194 1.55 1.5 83 4
7.5 6 249 5.5 3.6 194 2 1.7 83 6
      6 4 450 4 3.2 192 2 GF 8
      7.5 5.5 450 5.5 4.8 192 4
      11 7.5 450 7.5 3.8 192 6
      9.5 6.8 560 5.5 4.2 220 2 GF 9
      11 7.5 560 6.4 5.5 220 4
      15 11 560 11 7.5 220 6
      13 11 1000 9 7.5 425 2 GF 10
      15 13 1000 11 9 425 4
      18 15 1000 15 12.8 425 6
      30 27 2000 22 18 85 2 GF 15
      37 23 2000 25 22 85 4
      45 7 2000 27 25 85 6

ابعاد پمپ دنده ای سری GF

پمپ دنده ای2

Standard Execution
تیپ GF.4 GF.5 GF.6 GF.7 GF.8 GF.9 GF.10 GF.15
A 217 222 290 300 321 331 383 455
B 89 92 135 145 143 153 160 205
C 106 106 132 132 140 140 171 250
D 39 45 57 72 85 110 110 160
f 225 225 280 280 282 282 407 473
h 153 153 180 180 195 195 287 335
h1 38 38 50 50 60 60 80 100
s 308 308 366 366 420 420 585 645
b 63 72 115 134 116 135 118 155
d 22 22 32 32 35 35 50 62
kg 26 28 53 58 80.5 83 161 300



پمپ دنده ای سری VGF

پمپ دنده ای VGF

کاتالوگ پمپ دنده ای سری VGF

دور در دقیقه n: 1400 دور در دقیقه n: 900 دور در دقیقه n: 700 فشار برحسب اتمسفر تیپ
ویسکوزیته 7mm2/s سنگین سبک نیروی ورودی به کیلووات بازدهی در دقیقه به لیتر ویسکوزیته 7mm2/s سنگین سبک نیروی ورودی به کیلووات بازدهی در دقیقه به لیتر ویسکوزیته 7mm2/s سنگین سبک نیروی ورودی به کیلووات بازدهی در دقیقه به لیتر
                25 2 VGF1
                25 6
2.4 1.4 50 2.5 1.2 28.5 0.75 14 25 2 VGF4
3.8 2.2 50 2.4 1.5 28.5 1.1 14 49 6
3 2 75 2.5 1.5 43 1.1 21.5 49 2 VGF5
4 3.2 75 3 1.8 4.3 1.5 21.5 49 6
5.5 2.2 206 4.7 1.5 117 1.1 58 25 2 VGF6
6 3 206 4.7 1.5 117 1.1 58 25 4
7 4 206 6.2 3 117 1.5 58 25 6
7.5 5.5 206 6.2 3 117 1.5 58 49 8
5.5 3 233 6.1 2.2 132 1.5 66 49 2 VGF7
6.6 4 233 6.1 2.2 132 1.5 66 49 4
7.5 5.5 233 8.1 3.2 132 2 66 66 6
9.8 7.5 233 8.1 3.2 132 2 66 66 8
11 5.5 560 10.2 3 320 2 160 66 2 VGF8
13 6.3 560 10.2 3 320 2 160 83 4
17 7.5 560 14.1 7 320 3.7 160 83 6
19.8 7.5 560 14.1 7 320 3.7 160 83 8
14 7.5 700 11 5.5 400 4 200 49 2 VGF9
15 9.8 700 11 5.5 400 4 200 49 4
18 12.5 700 15 8.5 400 5.5 200 66 6
20 15 700 15 8.5 400 5.5 200 66 8
18.5 15 1300 15 11 740 7.5 370 66 2 VGF10
22.5 18.5 1300 18.5 15 740 11 370 83 4
22.5 18.5 1300 18.5 15 740 11 370 66 8
45 30 2800 30 22.5 1600 18.5 800 66 2 VGF20
55 40 2800 40 30 1600 18.5 800 66 4
75 45 2800 45 30 1600 22.5 800 83 8

ابعاد پمپ دنده ای سری VGF

تیپ VGF:4 VGF:5 VGF:6 VGF:7 VGF:8 VGF:9 VGF:10 VGF:20
A 38 53 76 76 91 91 100 150
B 62 80 107 107 128 128 140 240
C 130 136 175 175 211 211 350 420
D 180 186 239 239 280 280 460 520
E 13 13 13 13 13 13 15 22
F 18 15 18 19 24 24 40 60
G 181 191 311 310 371 371 475 57
H 130.2 157.2 175.5 175.5 217.5 217.5 345 456.5
O 104 119.75 138 138 168.5 168.5 260 340
J 74 96 105 112.5 150 160 202 273
K 231 250 290 297.7 325 335 487 551
P 205 230 273 273 333 333 530 665
d 22 25 32 32 35 35 50 68
I 40 40 50 50 60 60 80 100
n 35 35 35 35 42 42 60 80
U 4 6 8 8 10 10 25 30
Z 62 57 61 61 50 50 90 142
R(inch) 1.1/4 1.1/2 2 2.1/2 3 4 4 8
kg 20 27 47 50 83 87 200 556

پمپ دنده ای سری VG

پمپ دنده ای VG

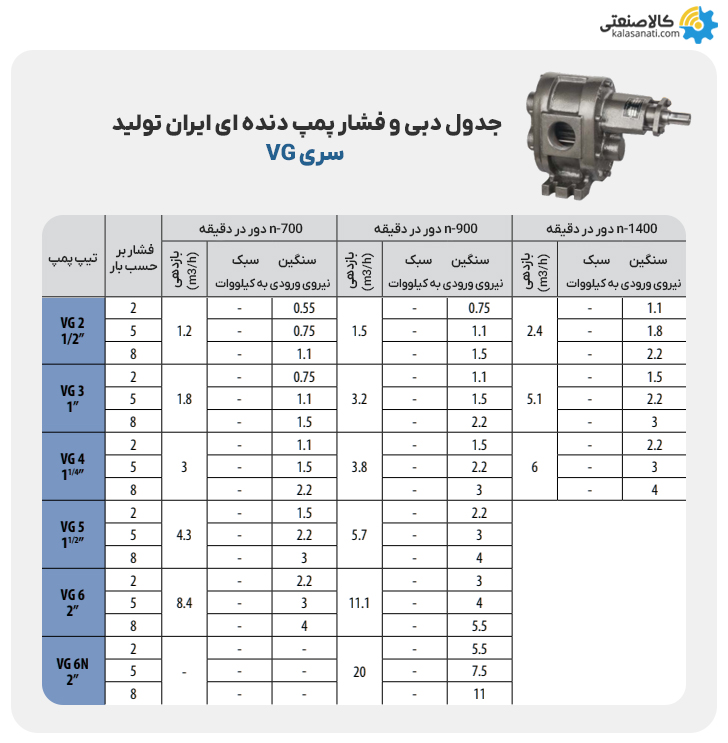

کاتالوگ پمپ دنده ای سری VG

دور در دقیقه n:1400 دور در دقیقه n:900 دور در دقیقه n:700 فشار برحسب اتمسفر مدل پمپ
ویسکوزیته 7mm2/s سنگین سبک نیروی ورودی به کیلووات بازدهی در دقیقه به لیتر ویسکوزیته 7mm2/s سنگین سبک نیروی ورودی به کیلووات بازدهی در دقیقه به لیتر ویسکوزیته 7mm2/s سنگین سبک نیروی ورودی به کیلووات بازدهی در دقیقه به لیتر
1.1 40 0.75 25 0.55 20 2 VG2
1.8 40 1.1 25 0.75 20 5
2.2 40 1.5 25 1.1 20 8
1.5 85 1.1 54 0.75 30 2 VG3
2.2 85 1.5 54 1.1 30 5
3 85 2.2 54 1.5 30 8
2.2 100 1.5 64 1.1 50 2 VG4
3 100 2.2 64 1.5 50 5
4 100 3 64 2.2 50 8
    2.2 95 1.5 72 2 VG5
    3 95 2.2 72 5
    4 95 3 72 8
    3 185 2.2 140 2 VG6
    4 185 3 140 5
    5.5 185 4 140 8

ابعاد پمپ دنده ای سری VG

تیپ VG.2 VG.3 VG.4 VG.5 VG.6
A 0 0 36 40 40
B 36 63 80 80 88
C 82 102 102 132 130
D 94 116 116 146 160
E 12 14 14 14 14
F 11 15 15 20 25
G 94 114 114 134 152
H 88.85 112.5 112.5 140 172
O 70 90 90 110 135
J 50 79 88 93 105
K 155 180 190 230 245
P 128 163.5 163.5 200 242
d 16 20 20 25 25
I 25 30 30 40 40
n 22 25 25 35 35
U 4 4 4 8 8
R(inch) 25 30 30 40 40
kg 4.0 9.2 11.4 16.8 25.5

پمپ دنده ای سری HF - HFP - WHF

پمپ دنده ای hf

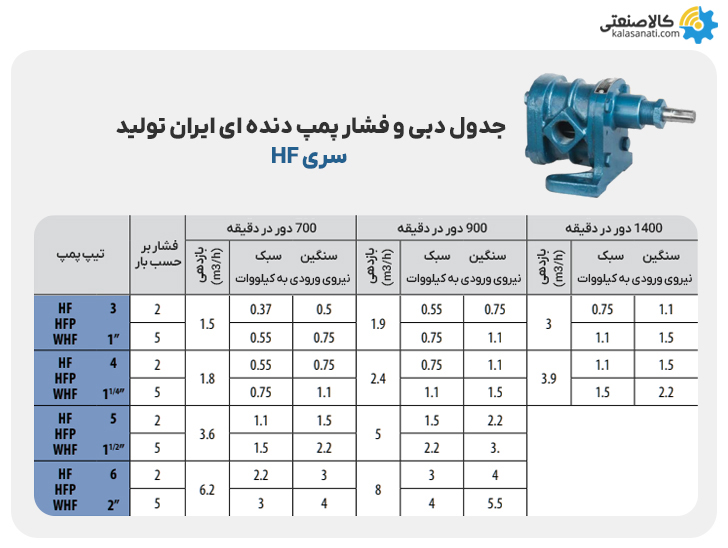

کاتالوگ پمپ دنده ای سری HF - HFP - WHF

بازدهی در ساعت (لیتر) حد اکثر ارتفاع (متر) حداکثر دور در دقیقه قدرت لازم قطر لوله مکش و دهش (سانتیمتر) تیپ پمپ دنده ای
3000 50 1400 1.1 3*3 HFP 3
4000 50 1400 2.2 4*4 HFP 4
6000 50 900 3 5*5 HFP 5
8000 50 900 4 6*6 HFP 6



1400 دور در دقیقه بازدهی در دقیقه به لیتر 900 دور در دقیقه بازدهی در دقیقه به لیتر 700 دور در دقیقه بازدهی در دقیقه به لیتر ارتفاع دهش به متر تیپ پمپ
سنگین سبک 140-40 سنگین سبک 140-40 سنگین سبک 140-40
نیروی ورودی به کیلووات نیروی ورودی به کیلووات نیروی ورودی به کیلووات
1.1 0.75 50 0.75 0.55 32 0.5 0.37 25 20  3  HF
1.5 1.1 50 1.1 0.75 32 0.75 0.55 25 50 HFP
WHF
1.5 1.1 65 1.1 0.75 40 0.75 0.55 30 20  4  HF
2.2 1.5 65 1.5 1.1 40 1.1 0.75 30 50 HFP
WHF
      2.2 1.5 83 1.5 1.1 60 20  5  HF
      3 2.2 83 2.2 1.5 60 50 HFP
WHF
      4 3 133 3 2.2 103 20  6  HF
      5.5 4 133 4 3 103 50 HFP
WHF
