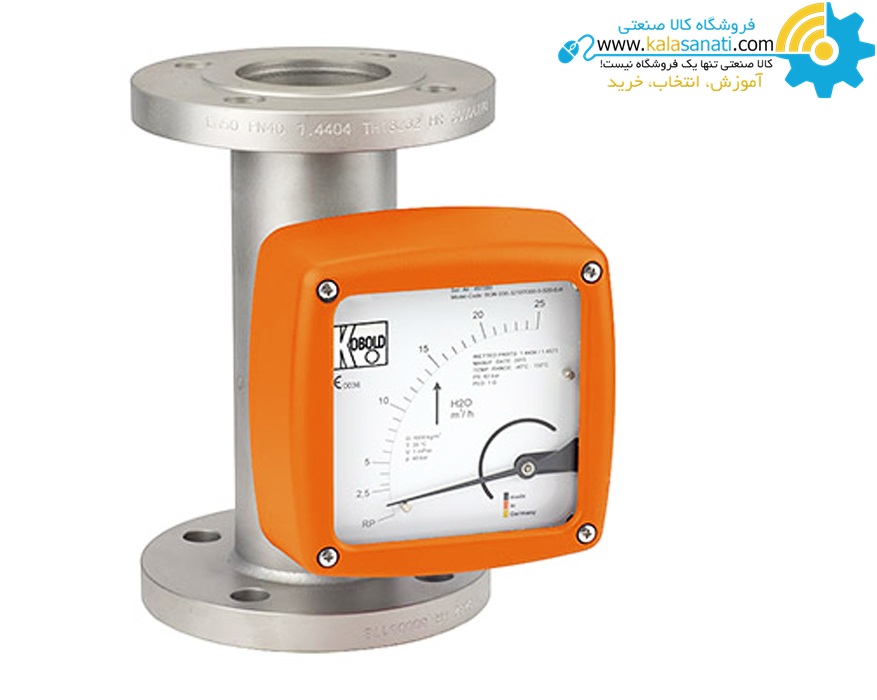

شمار ه انداز مکانیکی کوبولد KOBOLD BGN

محدوده اندازه گیری / تعویض:

0.5 - 5 ... 13 000 - 130 000 لیتر در ساعت آب

0.015 - 0.15 ... 240 - 2400 نیوتن متر در ساعت هوا

تماس بگیرید
    • مشخصات فنی
    • نظرات کاربران
    • مشخصات عمومی
      ملاحظات مهم
      این کالا از نظر سلامت و اصالت مورد تایید می باشد و در صورت تقاضا برای صدور کتبی گواهی کالیبراسیون با کارشناسان واحد ابزار دقیق تماس حاصل بفرمایید.
    • ...
    • نقد و بررسی
    • شمار ه انداز مکانیکی کوبولد KOBOLD BGN

      شمار ه انداز مکانیکی کوبولد KOBOLD BGN , محصولی از کمپانی کوبولد GMBH آلمان می باشد که از نوع سطح متغیر بوده و برای انواع مایعات بخار و گاز ها کاربرد دارد.

      مکانیزم شماره انداز مکانیکی کوبولد به شرح ذیل می باشد;

      سیال از پایین به بالا از طریق لوله متر جریان سنج جریان می یابد. شناور تا زمانی که فاصله حلقوی بین حلقه متر و شناور مخروطی شکل ایجاد شود که با جریان مطابقت دارد ، برداشته می شود. نیروهای وارد بر شناور در تعادل هستند. نیروهایی که عمدتا بر روی شناور وارد می شوند شامل شناوری بر اساس اصل ارشمیدس ، نیروی جریان محیط و نیروی وزنی هستند. هر موقعیت شناور مربوط به مقدار جریان اندازه گیری شده در طول کالیبراسیون است که به مقیاس منتقل می شود. جریان سنج منطقه متغیر BGN شامل یک لوله متر با اتصالات ، یک حلقه متر و یک شناور مخروطی شکل است. با استفاده از آهنربا ، موقعیت شناور به آهن ربای محصور منتقل می شود که بر روی محور اشاره گر نصب شده است. موقعیت یک آهنربای حلقوی دوم نصب شده بر روی محور اشاره گر با استفاده از اشاره گر به مقیاس منتقل می شود.

      ویژگی و مزایا

      • اتصال: فلنج DN15 ... DN150 ، ANSI ... 6 "
      • مواد: فولاد ضد زنگ 1.4404 ، پوشش PTFE ، Hastelloy®
      • pmax: PN40 (16) نوار
      • حداکثر: 350 درجه سانتی گراد
      • دقت: 6 1.6 scale از مقیاس کامل (گازها: ± 2 of از مقیاس کامل)
      • گزینه ها: مخاطبین ، خروجی آنالوگ ، جمع کننده ، Hart® ، Profibus® PA ، ATEX
      • حفاظت:
      • IP65 (محفظه آلومینیومی)
      • IP67 (محفظه فولاد ضد زنگ)
      • حفاظت در برابر انفجار: BVS 03 ATEX H/B 112
