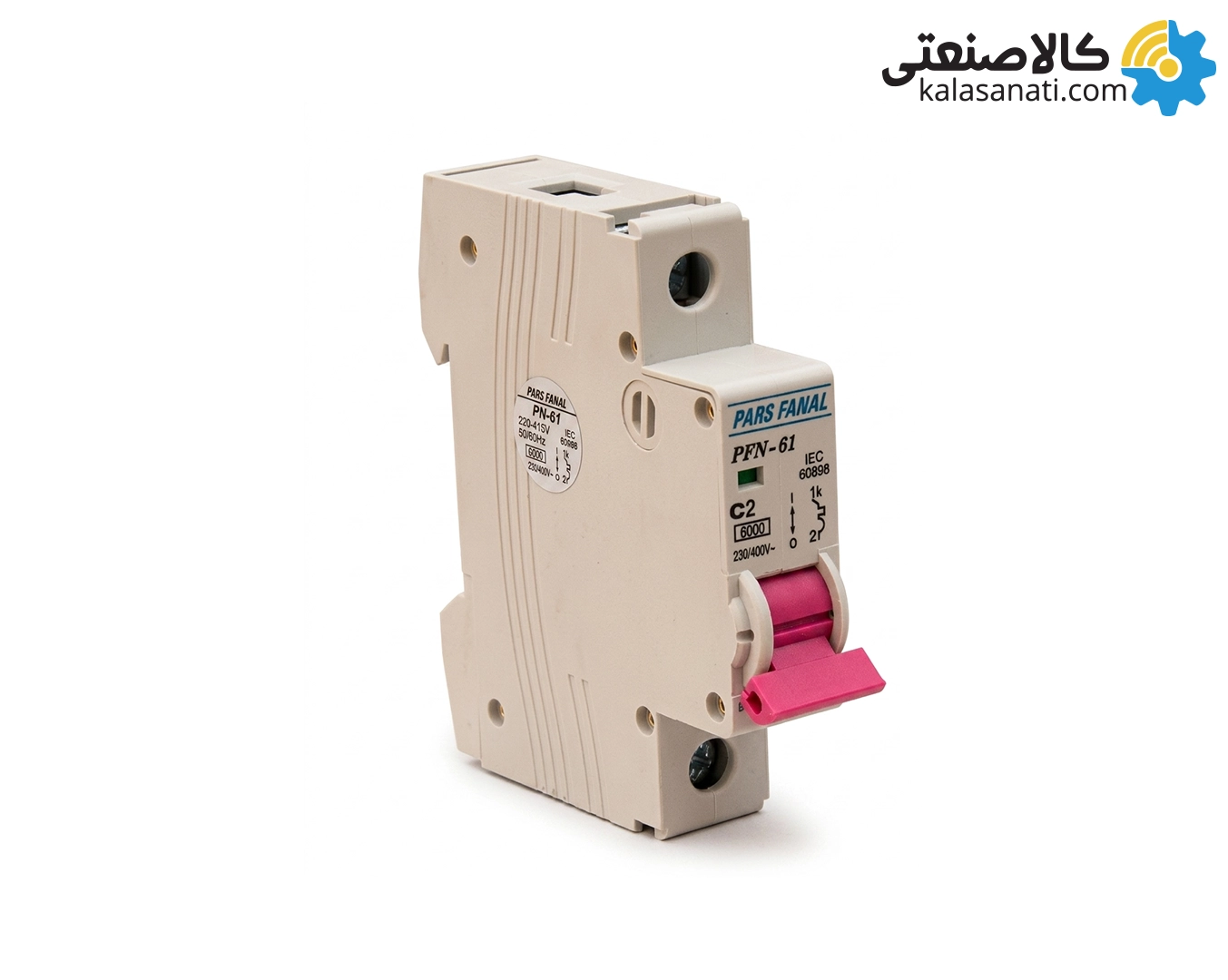

کلیدهای مینیاتوری تکپل تیپ C پارس فانال از سری PFN‑61 برای حفاظت مدارهای تکفاز در برابر اضافهبار و اتصال کوتاه طراحی شدهاند. این سری در بازه جریان نامی 2 تا 63 آمپر تولید میشود و در مدارهایی که دارای بارهای القایی یا تجهیزاتی با جریان راهاندازی هستند کاربرد گستردهای دارد. منحنی قطع C در این کلیدها در محدوده 5 تا 10 برابر جریان نامی عمل میکند؛ به همین دلیل در لحظه راهاندازی تجهیزاتی مانند پمپ آب، کولر گازی، یخچالهای صنعتی، فنها یا موتورهای کوچک دچار قطع اشتباه نمیشود.
حداکثر جریان اتصال کوتاه قابل تحمل در این کلیدها 6000 آمپر است که برای اغلب تابلوهای برق مسکونی، تجاری و کارگاهی سطح مناسبی از ایمنی را فراهم میکند. مکانیزم حفاظتی این کلیدها ترکیبی از سیستم حرارتی و مغناطیسی است؛ بخش حرارتی در برابر اضافه بار تدریجی واکنش نشان میدهد و بخش مغناطیسی در برابر اتصال کوتاه ناگهانی مدار را به سرعت قطع میکند. طراحی ماژولار و امکان نصب روی ریل DIN استاندارد باعث میشود این کلیدها به راحتی در انواع تابلو برق ساختمانی و صنعتی نصب شوند.
مزایا کلیدهای مینیاتوری تکپل تیپ C پارس فانال از سری PFN‑61
یکی از مهمترین مزایای کلیدهای مینیاتوری تیپ C توانایی تحمل جریانهای راهاندازی لحظهای است. بسیاری از تجهیزات الکتریکی در لحظه روشن شدن جریان بیشتری نسبت به جریان نامی مصرف میکنند و کلیدهای تیپ C بدون قطع ناخواسته این افزایش کوتاهمدت جریان را تحمل میکنند.
قدرت قطع 6000 آمپر در این سری باعث میشود در صورت بروز اتصال کوتاه در مدار، کلید بتواند مدار را به سرعت ایزوله کرده و از آسیب دیدن تجهیزات یا سیمکشی جلوگیری کند.
تنوع آمپراژ از 2 تا 63 آمپر نیز باعث میشود این سری برای طیف وسیعی از مدارها، از مدارهای کنترل و روشنایی تا خطوط تغذیه تجهیزات پرمصرف، قابل استفاده باشد.
نصب سریع روی ریل DIN و ابعاد استاندارد ماژولار نیز باعث میشود فرآیند سیمکشی تابلو برق سادهتر و منظمتر انجام شود.
از نظر اقتصادی نیز این کلیدها در مقایسه با بسیاری از برندهای خارجی قیمت مناسبتری دارند و برای پروژههای ساختمانی یا تابلوهای با تعداد بالای کلید گزینه مقرونبهصرفهای محسوب میشوند.
معایب کلیدهای مینیاتوری تکپل تیپ C پارس فانال از سری PFN‑61
منحنی قطع C نسبت به تیپ B حساسیت کمتری به اضافهبارهای جزئی دارد؛ به همین دلیل در مدارهای بسیار حساس مانند برخی خطوط روشنایی سبک یا تجهیزات الکترونیکی ممکن است واکنش آن کمی دیرتر باشد و در چنین کاربردهایی تیپ B انتخاب مناسبتری محسوب میشود.
قدرت قطع 6 کیلوآمپر برای بیشتر کاربردهای ساختمانی مناسب است اما در برخی محیطهای صنعتی که سطح اتصال کوتاه شبکه بسیار بالا است ممکن است نیاز به کلیدهایی با قدرت قطع 10 کیلوآمپر یا بیشتر وجود داشته باشد.
در مقایسه با برخی برندهای اروپایی، کیفیت متریال داخلی و طول عمر مکانیزم در استفادههای بسیار سنگین صنعتی ممکن است پایینتر باشد، هرچند برای کاربردهای رایج ساختمانی و تجاری عملکرد قابل قبولی ارائه میدهد.
