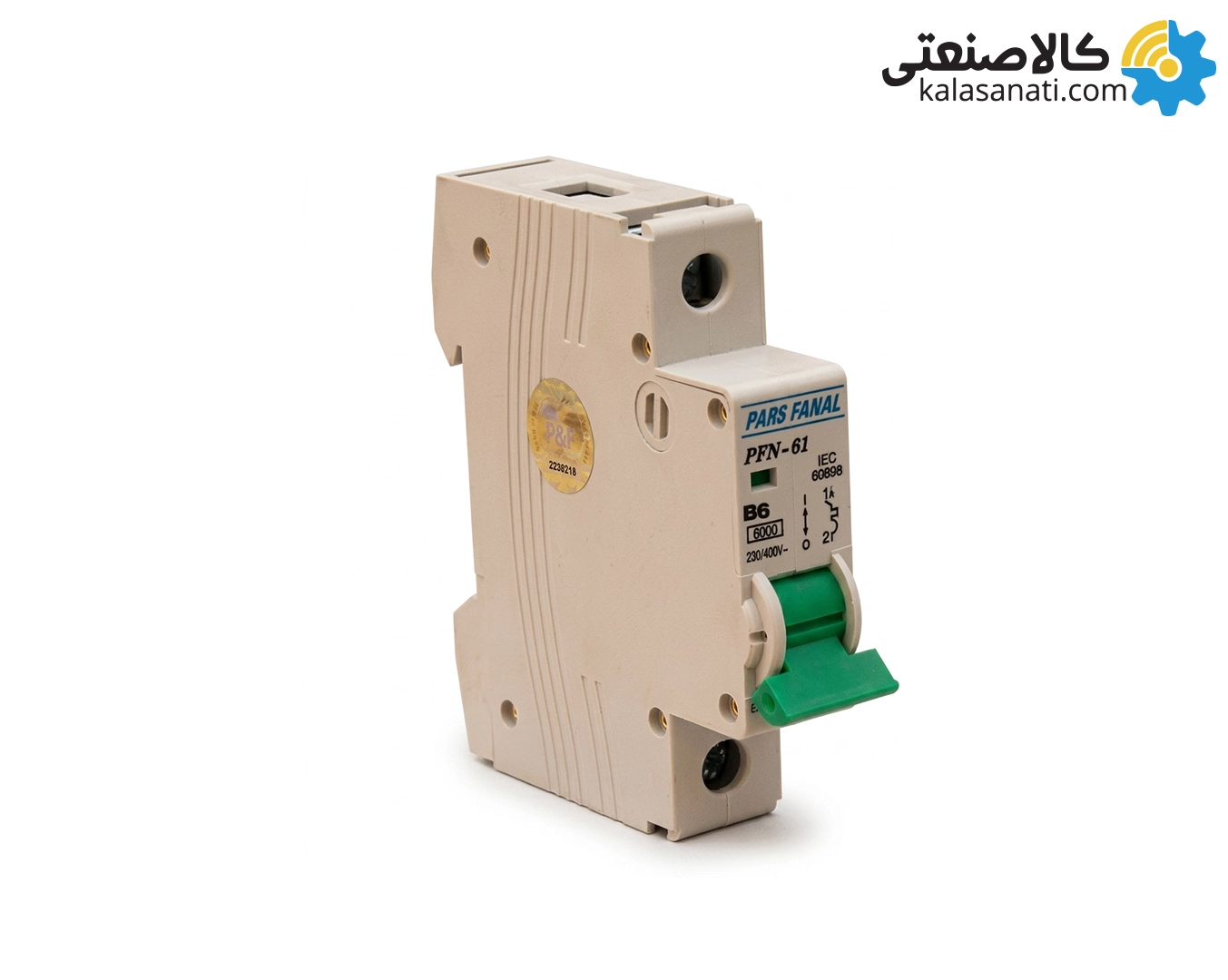

کلیدهای مینیاتوری تکپل تیپ B پارس فانال از سری PFN‑61 برای حفاظت مدارهای تکفاز با بارهای مقاومتی و حساس طراحی شدهاند. این سری در بازه جریان نامی 6 تا 32 آمپر تولید میشود و برای مدارهایی که نیاز به حساسیت بالاتر در برابر اضافهبار دارند مناسب است. منحنی قطع B در این کلیدها در محدوده 3 تا 5 برابر جریان نامی عمل میکند؛ به همین دلیل در مدارهای روشنایی، پریزهای عمومی، تجهیزات الکترونیکی و بارهای مقاومتی که جریان راهاندازی بالایی ندارند کاربرد دارد.
حداکثر جریان اتصال کوتاه قابل تحمل در این کلیدها 6000 آمپر است که برای تابلوهای برق مسکونی، اداری و تجاری سطح ایمنی مناسبی را تامین میکند. مکانیزم حفاظتی این کلیدها ترکیبی از سیستم حرارتی و مغناطیسی است؛ بخش حرارتی در برابر اضافه بار تدریجی واکنش نشان میدهد و بخش مغناطیسی در برابر اتصال کوتاه ناگهانی مدار را به سرعت قطع میکند. طراحی ماژولار و امکان نصب روی ریل DIN استاندارد باعث میشود این کلیدها به راحتی در انواع تابلو برق ساختمانی نصب شوند.
مزایا کلیدهای مینیاتوری تکپل تیپ B پارس فانال PFN‑61
مهمترین مزیت کلیدهای مینیاتوری تیپ B حساسیت بالای آنها در برابر اضافهبارهای جزئی است. این ویژگی باعث میشود در مدارهای حساس مانند روشنایی، پریزهای عمومی و تجهیزات الکترونیکی، کلید سریعتر از تیپ C واکنش نشان دهد و از آسیب دیدن تجهیزات یا سیمکشی جلوگیری کند.
قدرت قطع 6000 آمپر در این سری باعث میشود در صورت بروز اتصال کوتاه در مدار، کلید بتواند مدار را به سرعت ایزوله کرده و از آسیب دیدن تجهیزات یا سیمکشی جلوگیری کند.
تنوع آمپراژ از 6 تا 32 آمپر نیز باعث میشود این سری برای طیف وسیعی از مدارهای مقاومتی، از مدارهای روشنایی تا خطوط تغذیه پریزهای عمومی، قابل استفاده باشد.
نصب سریع روی ریل DIN و ابعاد استاندارد ماژولار نیز باعث میشود فرآیند سیمکشی تابلو برق سادهتر و منظمتر انجام شود.
از نظر اقتصادی نیز این کلیدها در مقایسه با بسیاری از برندهای خارجی قیمت مناسبتری دارند و برای پروژههای ساختمانی یا تابلوهای با تعداد بالای کلید گزینه مقرونبهصرفهای محسوب میشوند.
معایب کلیدهای مینیاتوری تکپل تیپ B پارس فانال PFN‑61
منحنی قطع B به دلیل حساسیت بالا در برابر افزایش جریان، در مدارهایی که دارای بارهای القایی یا تجهیزاتی با جریان راهاندازی بالا هستند ممکن است دچار قطع اشتباه شود؛ به همین دلیل برای مدارهای موتوری، پمپها، کولرها و تجهیزات مشابه استفاده از تیپ C توصیه میشود.
قدرت قطع 6 کیلوآمپر برای بیشتر کاربردهای ساختمانی مناسب است اما در برخی محیطهای صنعتی که سطح اتصال کوتاه شبکه بسیار بالا است ممکن است نیاز به کلیدهایی با قدرت قطع 10 کیلوآمپر یا بیشتر وجود داشته باشد. در مقایسه با برخی برندهای اروپایی، کیفیت متریال داخلی و طول عمر مکانیزم در استفادههای بسیار سنگین صنعتی ممکن است پایینتر باشد، هرچند برای کاربردهای رایج ساختمانی و تجاری عملکرد قابل قبولی ارائه میدهد.
