پمپ دنده‌ای HF3 ایران تولید

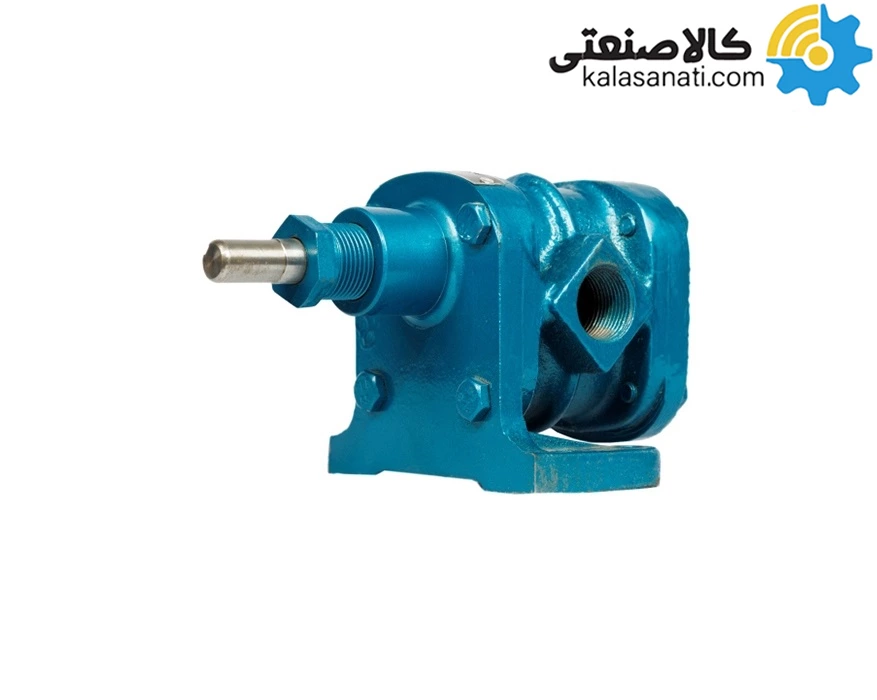

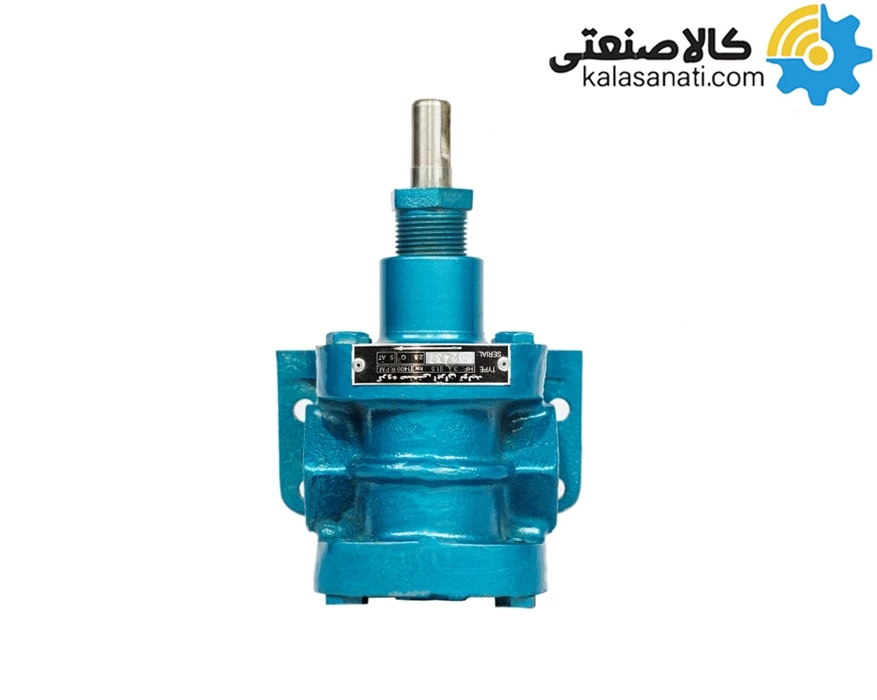

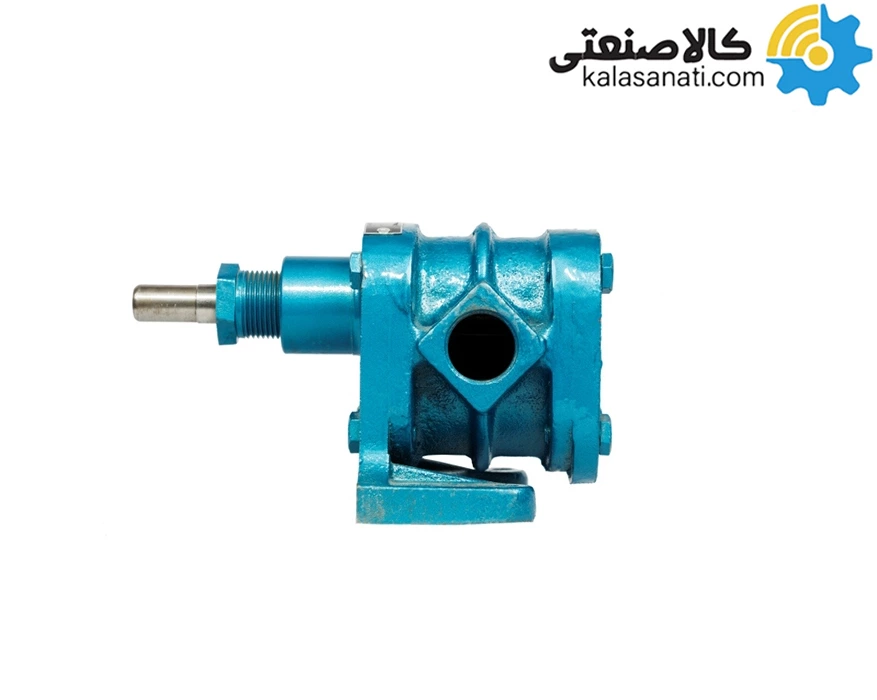

پمپ دنده‌ای HF3 ایران تولید یکی از انواع پمپ جابجایی مثبت است که در پمپاژ مواد غلیظ کاربرد فراوان دارد. این پمپ یک پمپ دنده خارجی بوده که توانایی پمپاژ سیال تا ارتفاع 50 متر را دارد. از پمپ دنده‌ای HF3 ساده ایران تولید برای پمپاژ گازوئیل و سیالات غلیظ‌تر از آن به‌وفور استفاده میشود.
پمپ دنده خارجی به‌وسیله کوپلینگ به الکتروموتور متصل میشود. نهایت دوری که شرکت سازنده برای الکتروموتور متصل به پمپ دنده‌ای در نظر گرفته است 1400 دور در دقیقه است. البته این مقدار برای سیالات سبک با ویسکوزیته حدود 40 سانتی استوک در نظر گرفته‌شده است.
پمپ دنده‌ای HF3 برای چه سیالی مناسب است؟
برای سیالات سنگین تر، الکتروموتور 900 دور پیشنهاد شده و برای سیالات خیلی غلیظ با گرانروی حدود 140 سانتی استوکس الکتروموتور با 700 دور در دقیقه را می‌توان با این پمپ دنده ای کوپل کرد.
بسته به اینکه چه الکتروموتوری و با چه توانی با این پمپ کوپل شود، دبی و هد های مختلفی را می‌توان از پمپ دنده‌ای HF3 انتظار داشت.
با پمپ HF3 چه موتوری کوپل میشود؟
بسته به اینکه دبی موردنیاز شما چقدر است، می‌توانید از الکتروموتورهای مختلف برای کوپل کردن با HF3 استفاده کنید. به عنوان مثال برای سیال سبک با ویسکوزیته حداکثر 40 سانتی استوک، اگر پمپ HF3 را با الکتروموتور 1.1 کیلووات 1400 دور کوپل نمایید به شما حدود 50 لیتر در دقیقه دهش خواهد داد.
این در حالی است که اگر سیال شما سنگین است و ویسکوزیته بیش از 100 سانتی استوک دارد، باید دینام 1.5 کیلووات 1400 دور انتخاب نمایید تا بتوانید 50 لیتر در دقیقه دهش داشته باشید.
آیا می‌توان سیالات خیلی غلیظ را نیز با HF3 پمپ کرد؟
مزیت بزرگ پمپ دنده ای، پمپاژ سیالات بسیار غلیظ است. البته باید توجه داشت که مواد جامد به‌هیچ‌عنوان نباید داخل سیال پمپ شونده مواد جامد باشد. لذا اگر توان مناسب و دور متناسب الکتروموتور با نیاز پمپ انتخاب شود، شما می‌توانید مواد بسیار غلیظ را نیز با پمپ HF3 پمپ نمایید.
برای دریافت ابعاد، مشخصات و دیتا شیت پمپ دنده ای ایران تولید به بخش فایل های مرتبط مراجعه نمایید.
اطلاعات مربوط به پمپ دنده ای HF 3 به شرح جدول ذیل است:
|
ردیف
|
دور (دقیق)
|
ارتفاع انتقال (متر)
|
بازدهی (دقیق)
|
نوع مایع
|
نیروی ورودی (کیلووات)
|
فشار(اتمسفر)
|
دهانه دهش
|
دهانه مکش
|
|
1
|
700
|
20
|
25
|
سبک
|
0.37
|
2
|
"1
|
"1
|
|
2
|
700
|
50
|
25
|
سبک
|
0.55
|
5
|
"1
|
"1
|
|
3
|
700
|
20
|
25
|
سنگین
|
0.5
|
2
|
"1
|
"1
|
|
4
|
700
|
50
|
25
|
سنگین
|
0.75
|
5
|
"1
|
"1
|
|
5
|
900
|
20
|
32
|
سبک
|
0.55
|
2
|
"1
|
"1
|
|
6
|
900
|
50
|
32
|
سبک
|
0.75
|
5
|
"1
|
"1
|
|
7
|
900
|
20
|
32
|
سنگین
|
0.75
|
2
|
"1
|
"1
|
|
8
|
900
|
50
|
32
|
سنگین
|
1.1
|
5
|
"1
|
"1
|
|
9
|
1400
|
50
|
50
|
سنگین
|
1.5
|
5
|
"1
|
"1
|
|
10
|
1400
|
20
|
50
|
سنگین
|
1.1
|
2
|
"1
|
"1
|
|
11
|
1400
|
20
|
50
|
سبک
|
0.75
|
2
|
"1
|
"1
|
|
12
|
1400
|
50
|
50
|
سبک
|
1.1
|
5
|
"1
|
"1
|
پوسته و اجزاء داخلی پمپ دنده ای بلبرینگی HF3 برند ایران تولید قابل تعمیر و تعویض است.
شناخت پمپ دنده‌ای HF4
پمپی جابجایی مثبت است که قطر لوله ورودی اش 1.25 اینچ می باشد. این پمپ به لحاظ توانایی تامین هد، مشابه HF3 است و میتواند تا 50 متر هد فراهم کند، اما به دلیل اینکه لوله ورودی اش بزرگتر از HF3 است، بسته به الکتروموتوری که با آن کوپل میشود، میتواند تا 65 لیتر بر دقیقه دبی را فراهم کند، در حالی که HF3 حداکثر 50 لیتر بر دقیقه را میتوانست جواب دهد.
اطلاعات مربوط به پمپ دنده ای HF 4 به شرح جدول ذیل است:
|
ردیف
|
دور (دقیقه)
|
ارتفاع انتقال (متر)
|
بازدهی (دقیقه)
|
نوع مایع
|
نیروی ورودی (کیلووات)
|
فشار(اتمسفر)
|
دهانه دهش
|
دهانه مکش
|
|
1
|
700
|
20
|
30
|
سبک
|
0.55
|
2
|
1.1/4
|
1.1/4
|
|
2
|
700
|
50
|
30
|
سبک
|
0.75
|
5
|
1.1/4
|
1.1/4
|
|
3
|
700
|
50
|
30
|
سنگین
|
1.1
|
5
|
1.1/4
|
1.1/4
|
|
4
|
700
|
20
|
30
|
سنگین
|
0.75
|
2
|
1.1/4
|
1.1/4
|
|
5
|
900
|
20
|
40
|
سبک
|
0.75
|
2
|
1.1/4
|
1.1/4
|
|
6
|
900
|
50
|
40
|
سبک
|
1.1
|
5
|
1.1/4
|
1.1/4
|
|
7
|
900
|
50
|
40
|
سنگین
|
1.5
|
5
|
1.1/4
|
1.1/4
|
|
8
|
900
|
20
|
40
|
سنگین
|
1.1
|
2
|
1.1/4
|
1.1/4
|
|
9
|
1400
|
20
|
65
|
سنگین
|
1.5
|
2
|
1.1/4
|
1.1/4
|
|
10
|
1400
|
50
|
65
|
سنگین
|
2.2
|
5
|
1.1/4
|
1.1/4
|
|
11
|
1400
|
50
|
65
|
سبک
|
1.5
|
5
|
1.1/4
|
1.1/4
|
|
12
|
1400
|
20
|
65
|
سبک
|
1.1
|
2
|
1.1/4
|
1.1/4
|
شناخت پمپ دنده‌ای HF5
در مصارف صنعتی که دبی بیش از 60 لیتر بر دقیقه مورد نیاز است، مشتری مخیر است تا از پمپ های سری HF4 با الکتروموتور 1400 دور بر دقیقه یا HF5 استفاده کند، اما زمانی که سیال غلیظ است، HF5 انتخاب میشود.
این سری از پمپ های شرکت ایران تولید، تا دبی 83 لیتر بر دقیقه همراه با هد تا 50 متر را می تواند جواب دهد.
اطلاعات مربوط به پمپ دنده ای HF 5 به شرح جدول ذیل است:
|
ردیف
|
دور (دقیقه)
|
ارتفاع انتقال (متر)
|
بازدهی (دقیقه)
|
نوع مایع
|
نیروی ورودی (کیلووات)
|
فشار(اتمسفر)
|
دهانه دهش
|
دهانه مکش
|
|
1
|
700
|
20
|
60
|
سبک
|
1.1
|
2
|
1.1/2
|
1.1/2
|
|
2
|
700
|
50
|
60
|
سبک
|
1.5
|
5
|
1.1/2
|
1.1/2
|
|
3
|
700
|
20
|
60
|
سنگین
|
1.5
|
2
|
1.1/2
|
1.1/2
|
|
4
|
700
|
50
|
60
|
سنگین
|
2.2
|
5
|
1.1/2
|
1.1/2
|
|
5
|
900
|
20
|
83
|
سبک
|
1.5
|
2
|
1.1/2
|
1.1/2
|
|
6
|
900
|
20
|
83
|
سنگین
|
2.2
|
2
|
1.1/2
|
1.1/2
|
|
7
|
900
|
50
|
83
|
سبک
|
2.2
|
5
|
1.1/2
|
1.1/2
|
|
8
|
900
|
50
|
83
|
سنگین
|
3
|
5
|
1.1/2
|
1.1/2
|
شناخت پمپ دنده‌ای HF6
بزرگ ترین مدل از نوع HF می باشد که با قطر دهانه ورودی 2 اینچ برای حداکثر هد 50 متر، می تواند حداکثر دبی 133 لیتر بر دقیقه را تامین کند. این مدل فاقد بلبرینگ است و با هر الکتروموتوری کوپل شود، نباید با سرعتی بیشتر از 900 دور بچرخد.
اطلاعات مربوط به پمپ دنده ای HF6 به شرح جدول ذیل است:
|
ردیف
|
دور (دقیقه)
|
ارتفاع انتقال (متر)
|
بازدهی (دقیقه)
|
نوع مایع
|
نیروی ورودی (کیلووات)
|
فشار(اتمسفر)
|
دهانه دهش
|
دهانه مکش
|
|
1
|
700
|
20
|
103
|
سبک
|
2.2
|
2
|
2
|
2
|
|
2
|
700
|
50
|
103
|
سبک
|
3
|
5
|
2
|
2
|
|
3
|
700
|
20
|
103
|
سنگین
|
3
|
2
|
2
|
2
|
|
4
|
700
|
50
|
103
|
سنگین
|
4
|
5
|
2
|
2
|
|
5
|
900
|
20
|
133
|
سبک
|
3
|
2
|
2
|
2
|
|
6
|
900
|
50
|
133
|
سبک
|
4
|
5
|
2
|
2
|
|
7
|
900
|
20
|
133
|
سنگین
|
4
|
2
|
2
|
2
|
|
8
|
900
|
50
|
133
|
سنگین
|
5.5
|
5
|
2
|
2
|
