پمپ دنده ای ایران تولید Iran Tolid

گروه کالا صنعتی با افتخار نمایندگی پمپ دنده ای ایران تولید است و تمامی محصولات این برند خوب ایرانی نظیر پمپ دنده ای (غلیظ کش) استفاده شده در صنایع موکت ، چسب ، مازوت و ... را تهیه و توزیع می کند. شرکت ایران تولید با نیم قرن تجربه در زمینه ساخت پمپ های دنده ای امروزه با دانش فنی،تجهیزات سخت افزاری و ماشین آلات مدرن و بهره مندی از تلاش مهندسین و متخصصین خود در خدمت صنایع کشور است.

پمپ دنده ای ایران تولید

پمپ ایران تولید

با توجه به استقبال مصرف کنندگان شرکت ایران تولید نسل جدیدی از پمپ های دنده ای مخصوص مواد سنگین و پمپ های سانتریفیوژ روغن داغ و الکتروگیربکس های خاص این پمپ ها را طراحی و پس از آزمایشات لازم،در خط تولید قرار می دهد که مدت ها است که در پالایشگاه ها و کارخانجات تصفیه روغن،قند و... مشغول به فعالیت می باشد.

پمپ دنده ای ایران تولید

پمپ های دنده ای از جمله پمپ های جابه جایی مثبت هستند که به کمک چرخش چرخ دنده های داخل آن سیال را به فشار مورد نظر می رساند. معمولا در پمپ های دنده ای از یک تا چند چرخ دنده استفاده می شود که یک محیط خلا را برای ارسال سیال به وجود می آورند. این مدل از پمپ ها می تواند شامل قطعات دیگری از جمله شفت، رتور و پوشش اطراف باشد.

پمپ دنده ای برای پمپ کردن و جابجایی مایعاتی که وزن حجمی بالا و فشار کم (زیر 8 بار) دارند. طراحی شده اند. مایعات پمپ شده باید دارای خاصیت خود دارای خاصیت خود روغن کاری و بدون اصطکاک جامد یا خورنده و ناخالص باشد. شرکت ایران تولید نیز با تلاش فراوان توانسته است جایگاه متمایزی در صنعت تولید پمپ دنده ای داشته باشد.

پمپ دنده ای ایران تولید

طراحی پمپ دنده ای

دو چرخ دنده که شامل محرک و متحرک می باشند و در داخل پوسته می چرخند. در زمان چرخش، دنده ها سیال را از قسمت مکش بین پوسته پمپ و تاج دنده نگه می دارند و با خود به قسمت تخلیه پمپ منتقل می کند.پس از آن دنده ها سیال را با فشار به شاخه تخلیه هدایت می کند. محور محرک در بالای محور متحرک قرار داشته و روی محور محرک جای خار کوپلینگ وجود دارد.

در دوطرف محورها بوش های نگهدارنده قرار داشته که به وسیله سیال پمپ شده روغن کاری می شوند و به وسیله پکینگ نخی (نخ گرافیتی) و بوش نگهدارنده نخ گرافیتی از نشت سیالات جابجا شده از اطراف محور محرک جلوگیری می نماید.همچنین در کاتالوگ ذکر شده است که جهت جابجایی سیالات با درجه حرارت 180 الی 300 درجه سانتیگراد باید از پمپ مخصوص درجه حرارت بالا استفاده کنید.

اغلب پمپ های دنده ای برای کوپل مستقیم با الکتروموتور ، روی شاسی طراحی شده اند و برای سرعت های زیر 700 دور در دقیقه از جعبه دنده کاهنده که بین الکترو موتور و پمپ قرار می گیرد،استفاده می شود.محور محرک به صورت مستقیم از نیروی گشتاور الکترو موتور تغذیه می شود. مقدار گشتاور اولیه، درادامه مشخص شده است.

کاربرد پمپ دنده ای

پمپ های دنده ای گردشی برای پمپ کردن سیستم روغن کاری موتور،سوخت،نفت،گاز،خمیرو دیگر مایعات خود روغن کاری که در صنعت مورد استفاده قرار می گیرند توصیه شده است. همچنین در کاتالوگ نوشته شده است که برای روغن کاری و سیستم های خنک کن ماشین هایی نظیر ماشین ابزار،موتور احتراقی و... با فشار پایین مناسب هستند.

در برخی از مدل ها روی پوسته پمپ ها،سوپاپ اطمینان مخصوص تعبیه شده است که عملکرد آن به نحوی است که هنگامی که فشار کاری پمپ از مقدار مجاز بیشتر شود،سوپاپ باز شده و سیال پمپ شده از طریق کانال داخلی به قسمت مکش پمپ منتقل می شود .

جهت چرخش پمپ دنده ای

جهت چرخش اغلب پمپ های دنده ای راست گرد هستند اما برای تجهیزات مخصوص،پمپ های چپ گرد با جریان مخالف نیز ساخته می شود.

جنس پمپ دنده ای

پمپ های استاندارد از پوسته چدنی ،دنده فولادی آبکاری شده و محور فولادی تشکیل شده اند. بوش های این سری از پمپ ها از جنس چدن با لایه برنزی است و همچنین از بوش های فولادی که با ریختگری از نوع گریز از مرکز پوشش برنزی یافته است نیز ساخته شده است.

سرعت پمپ دنده ای

به طور کلی سرعت گردش پایین تر برای مواد با دانسیته بیشتر و سیالاتی که خاصیت روغن کاری کمتری دارند،مرسوم است. همچنین در هنگام استفاده طولانی مدت نیز از سرعت گردشی پایین به کار می رود و برای روغن کاری خوب و استفاده از فشار ماکزیمم پمپ از سرعت گردشی بالا بهره برده می شود.

- سرعت 1000 دور در دقیقه

برای جریان روغن کاری و سیستم خنک کن روغن و سیالات رقیق با ویسکوزیته 40-10  از این سرعت استفاده می شود.

- سرعت 750 دور در دقیقه

برای مایعات خود روغن کار با ویسکوزیته 30-150 از این سرعت استفاده می شود

- سرعت بین 500-200 دور در دقیقه

برای مایعات سنگین،روغن ها،ملاس ها،خمیرها و دیگر سیالاتی که ویسکوزیته بالایی دارند از این سرعت استفاده می شود.

کاتالوگ پمپ دنده ای ایران تولید

راهنمای استفاده بهینه از انواع پمپ های دنده ای و شرایط استفاده از گارانتی شش ماهه پمپ دنده ای ایران تولید

1. برای جابجایی مواد خود روغن کار از پمپ های مخصوص محصولات ایران تولید استفاده بفرمایید.
2. برای جابجایی مواد دارای اشیاء فلزی و سخت (هر چند کوچکتر از 0.1 میلیمتر) از پمپ مخصوص آن استفاده شود.
3. هنگام شاسی و کوپله کاری از کوپلینگ های بالانس شده و ماشین کاری شده استفاده گردد تا در موقع کار، کوچکترین لرزشی نداشته باشد.
4. توصیه می گردد برای مواد غلیظ (سنگین) از کوپلینگ های هیدرولیک استفاده فرمایید تا موتور در شروع کار با آمپر کمتر و توان بهتر استارت گردد.
5. توصیه می گردد از سوپاپ یا شیر یک طرفه و توری دانه ریز در ابتدای لوله مکش استفاده فرمایید.
6. توصیه می گردد از زانوی 45 درجه با فاصله حداقل 1 متر استفاده فرمایید تا پمپ با صدای کمتر و الکتروموتور با آمپر کمتری کار کند.
7. ابتدا از مملو بودن مواد داخل پمپ اطمینان حاصل نموده سپس موتور را استارت نمایید.
8. برای جلوگیری از هزینه های زیاد هر چند وقت یکبار بوش های برنجی پمپ را بازدید نموده و در صورت داشتن لقی حتی بیشتر از 0.5 میلیمتر آنها را تعویض نمایید. زمان تعویض بستگی به نوع کارکرد و مواد دارد.

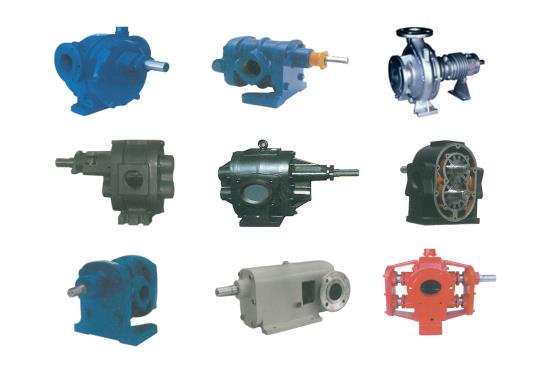

انواع پمپ دنده ای ایران تولید

پمپ دنده ای ایران تولید شامل سری های مختلفی است که در زیر به آنها اشاره شده است:

- پمپ دنده ای GM ایران تولید

- پمپ دنده ای GF ایران تولید

- پمپ دنده ای VG ایران تولید

- پمپ دنده ای VGF ایران تولید

- پمپ دنده ای HF ایران تولید

- پمپ دنده ای HFP ایران تولید

- پمپ دنده ای WHF ایران تولید

- پمپ دنده ای WGF ایران تولید

- پمپ دنده ای SGP ایران تولید

پمپ دنده ای سری GF

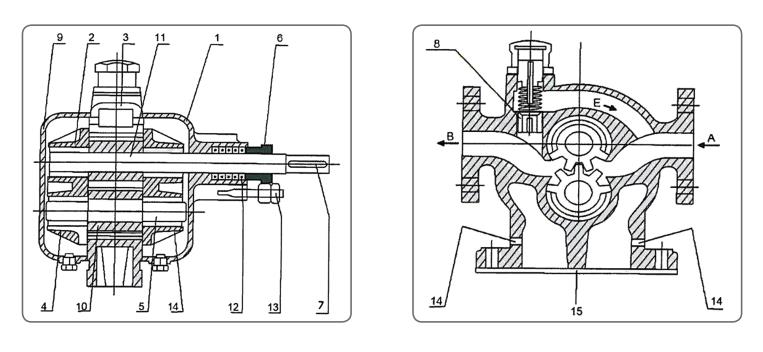

اجزا پمپ gf

پمپ دنده ای GF با توجه به عکس بالا شامل اجزا زیر می باشد :

1. در نافدار

2. بوش برنجی

3. پوسته یا بدنه

4. بوش برنجی

5. شفت دنده پایین

5. بوش نگهدارنده نخ نسوز

6. جای خار

7. سوپاپ اطمینان

8. در ساده

9. دنده

10. شفت محرک پمپ

11. نخ نسوز گرافیک

12. پیچ فلانج نگهدارنده نسوز

13. سوراخ جدار خارجی

14. صفحه جدار خارجی

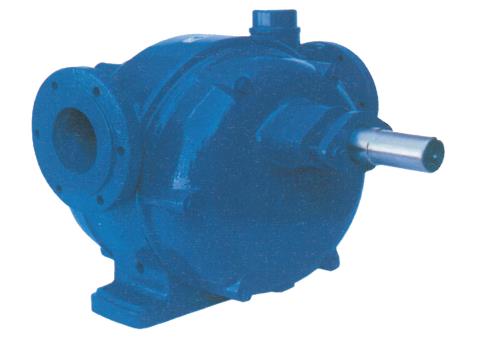

پمپ ایران تولید GF

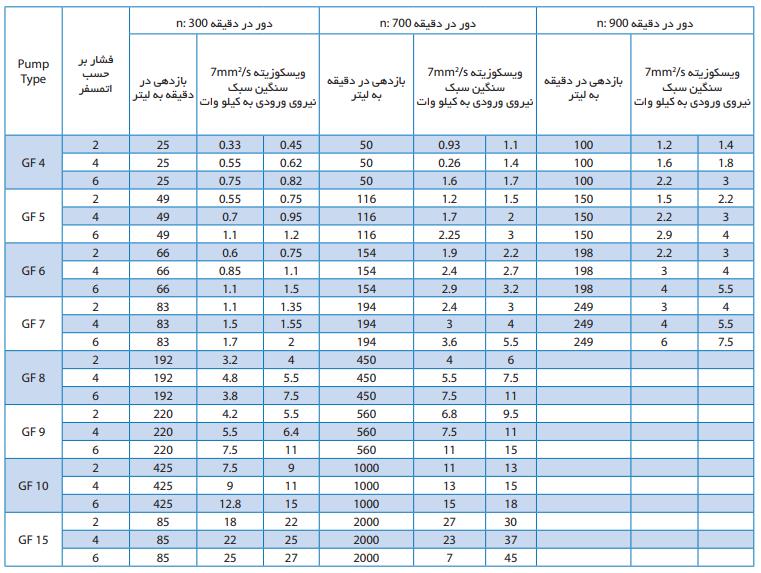

کاتالوگ پمپ دنده ای سری GF

کاتالوگ پمپ دنده ای GF

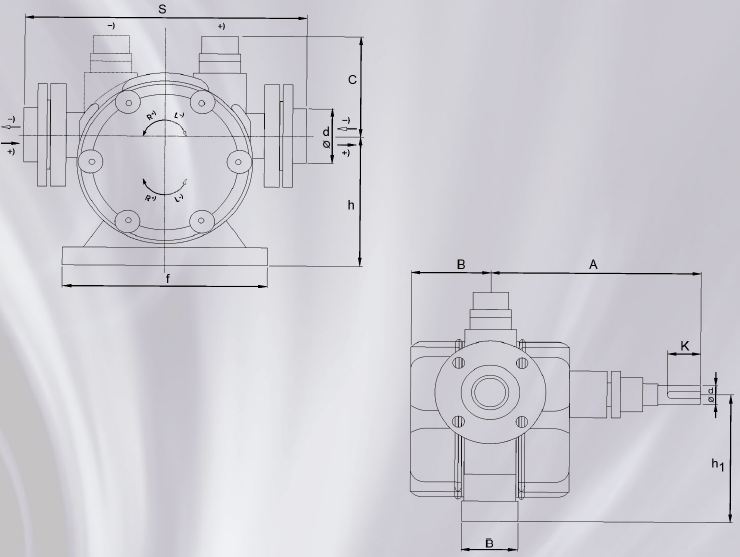

ابعاد پمپ دنده ای سری GF

ابعاد پمپ دنده ای GF

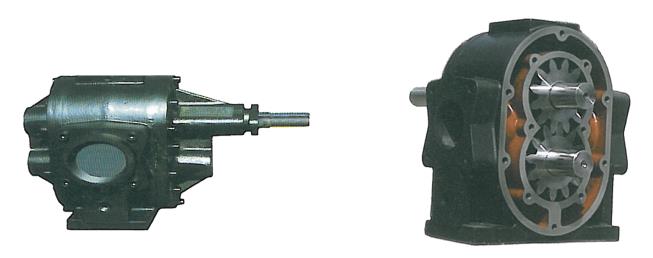

پمپ دنده ای سری VGF

پمپ دنده ای VGF

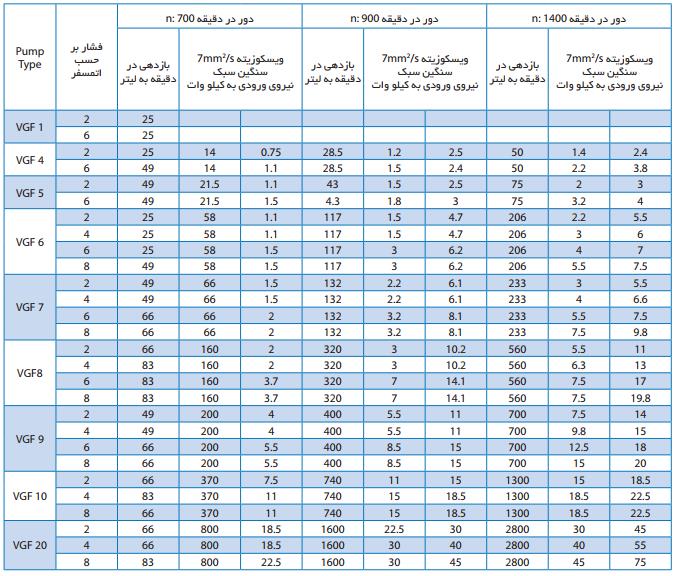

کاتالوگ پمپ دنده ای سری VGF

کاتالوگ پمپ VGF

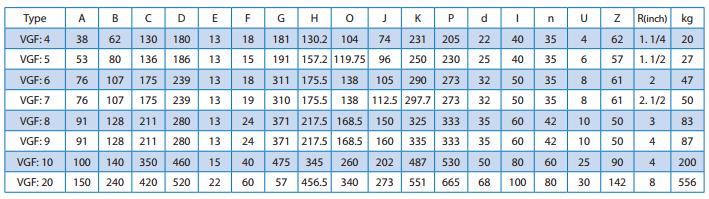

ابعاد پمپ دنده ای سری VGF

ابعاد پمپVGF

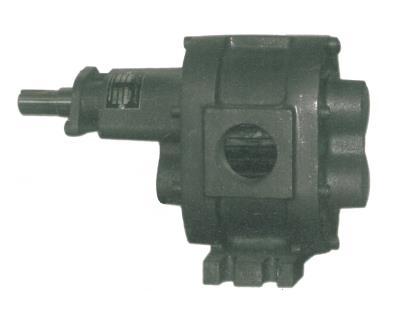

پمپ دنده ای سری VG

پمپ دنده ای VG

کاتالوگ پمپ دنده ای سری VG

کاتالوگ پمپ دنده ای VG

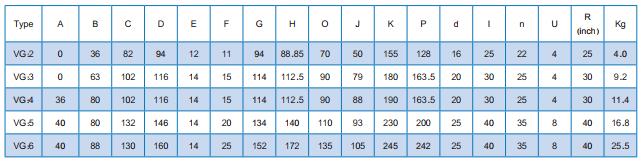

ابعاد پمپ دنده ای سری VG

ابعاد پمپ VG

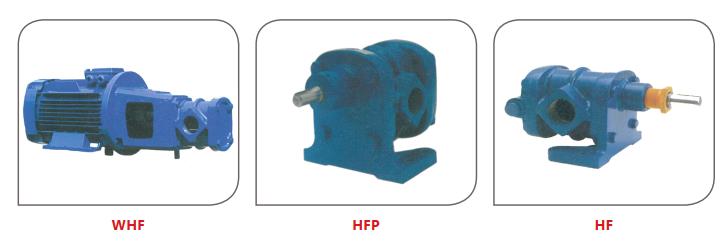

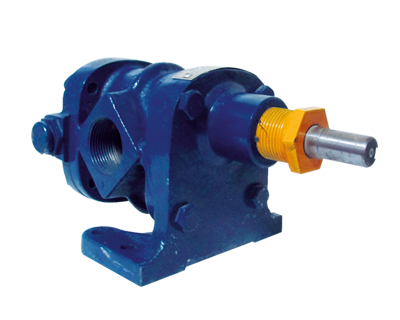

پمپ دنده ای سری HF - HFP - WHF

پمپ دنده ای hf

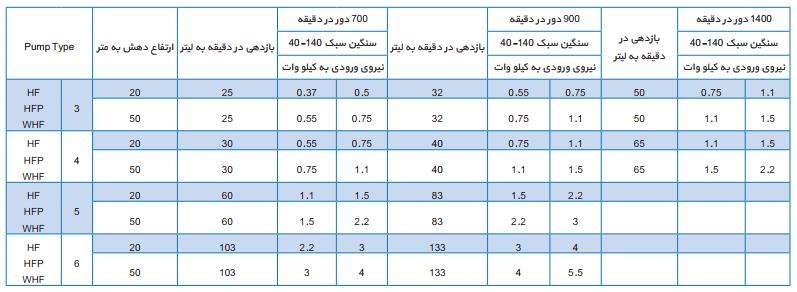

کاتالوگ پمپ دنده ای سری HF - HFP - WHF

کاتالوگ پمپ دنده ای hf
