کلید اتوماتیک فیکس (MCCB غیر قابل تنظیم) با عملکرد حفاظتی خود از مدار در برابر اضافهبار و اتصال کوتاه محافظت میکند. انتخاب این کلید به جریان نامی، ظرفیت قطع، تعداد پل، ولتاژ کاری و شرایط بهرهبرداری بستگی دارد و انتخاب نادرست، ایمنی مدار را کاهش میدهد. در این صفحه از وبسایت کالاصنعتی میتوانید راهنمای انتخاب کلید اتوماتیک فیکس را مطالعه کرده، مشخصات مدلهای مختلف را بررسی و با توجه به نیاز مدار خود، گزینه مناسب را انتخاب کنید.
قیمت کلید اتوماتیک فیکس و عوامل تعیینکننده آن
قیمت کلید اتوماتیک فیکس به عنوان یکی از تجهیزات کلیدزنی و همینطور یک تجهیز حفاظتی به عواملی مانند جریان نامی، ظرفیت قطع، تعداد پل، برند سازنده و اصالت کالا بستگی دارد. برای خرید مقرونبهصرفه، کلیدی را انتخاب کنید که مشخصات فنی آن دقیقا با نیاز پروژه مطابقت داشته باشد.
- ظرفیت قطع (ICS): هرچه ظرفیت قطع کلید فیکس بالاتر باشد، توانایی قطع جریان اتصال کوتاه بیشتری دارد و قیمت کلید نیز افزایش پیدا میکند. ظرفیت قطع باید متناسب با سطح اتصال کوتاه محل نصب انتخاب شود تا هزینه اضافی پرداخت نشود.
- تعداد پل کلید: کلیدهای اتوماتیک غیر قابل تنظیم در مدلهای سه پل و چهار پل عرضه میشوند. مدل چهار پل به دلیل قطع نول و استفاده از قطعات بیشتر، قیمت بالاتری دارد؛ در صورتی که قطع نول نیاز نباشد، مدل سه پل گزینه اقتصادیتری است.
- برند سازنده: برندهایی مانند اشنایدر، ABB و زیمنس به دلیل جایگاه جهانی، تکنولوژی ساخت، خدمات فنی و تنوع محصولات معمولاً در رده قیمتی بالاتری قرار دارند. برندهایی مانند هیوندای، LS و پارس فانال نیز گزینههایی با بازه قیمتی متنوع ارائه میکنند.
راهنمای انتخاب کلید اتوماتیک فیکس بر اساس نیاز پروژه
برای انتخاب این تجهیز برق صنعتی، جریان نامی، ظرفیت قطع (kA) و تعداد پل را متناسب با مشخصات مدار در نظر بگیرید و از مطابقت آن با استانداردهای معتبر و شرایط نصب اطمینان حاصل کنید.
انتخاب بر اساس جریان نامی (آمپر)
جریان نامی باید متناسب با حداکثر جریان کاری مدار،جریان طراحی مدار، ضریب همزمانی، شرایط دمایی تابلو
نوع بار، کابل و ظرفیت تحمل جریان آن انتخاب شود. انتخاب آمپر کمتر باعث قطع ناخواسته کلید و انتخاب آمپر بیش از حد، باعث میشود کلید در جریانهای پایینتر از حد تنظیم شده دیرتر عمل کند و حفاظت اضافهبار کاهش یابد.
نکته فنی: در مدارهای با جریان پایین معمولا از کلید مینیاتوری و در مدارهای با جریان بالاتر از کلید اتوماتیک فیکس استفاده میشود.
انتخاب بر اساس ظرفیت قطع و سطح خطای شبکه
ظرفیت قطع (Ics) کلید باید برابر یا بیشتر از حداکثر جریان اتصال کوتاه محل نصب باشد. انتخاب ظرفیت قطع کمتر، ایمنی شبکه را به خطر میاندازد و انتخاب ظرفیت بسیار بالاتر از نیاز نیز فقط هزینه خرید را افزایش میدهد.
جدول انتخاب کلید فیکس بر اساس کاربرد صنعتی
جدول زیر، راهنمای انتخاب کلید اتوماتیک فیکس برای کاربردهای رایج صنعتی است:
| کاربرد |
جریان نامی رایج |
تعداد پل متداول |
| تابلوهای توزیع |
16 تا 100 آمپر |
3 پل |
| ماشینآلات صنعتی |
100 تا 250 آمپر |
3 پل |
| موتورهای سهفاز |
250 تا 400 آمپر |
3 پل |
| تابلوهای اصلی و ورودی |
400 آمپر و بالاتر |
3 یا 4 پل |

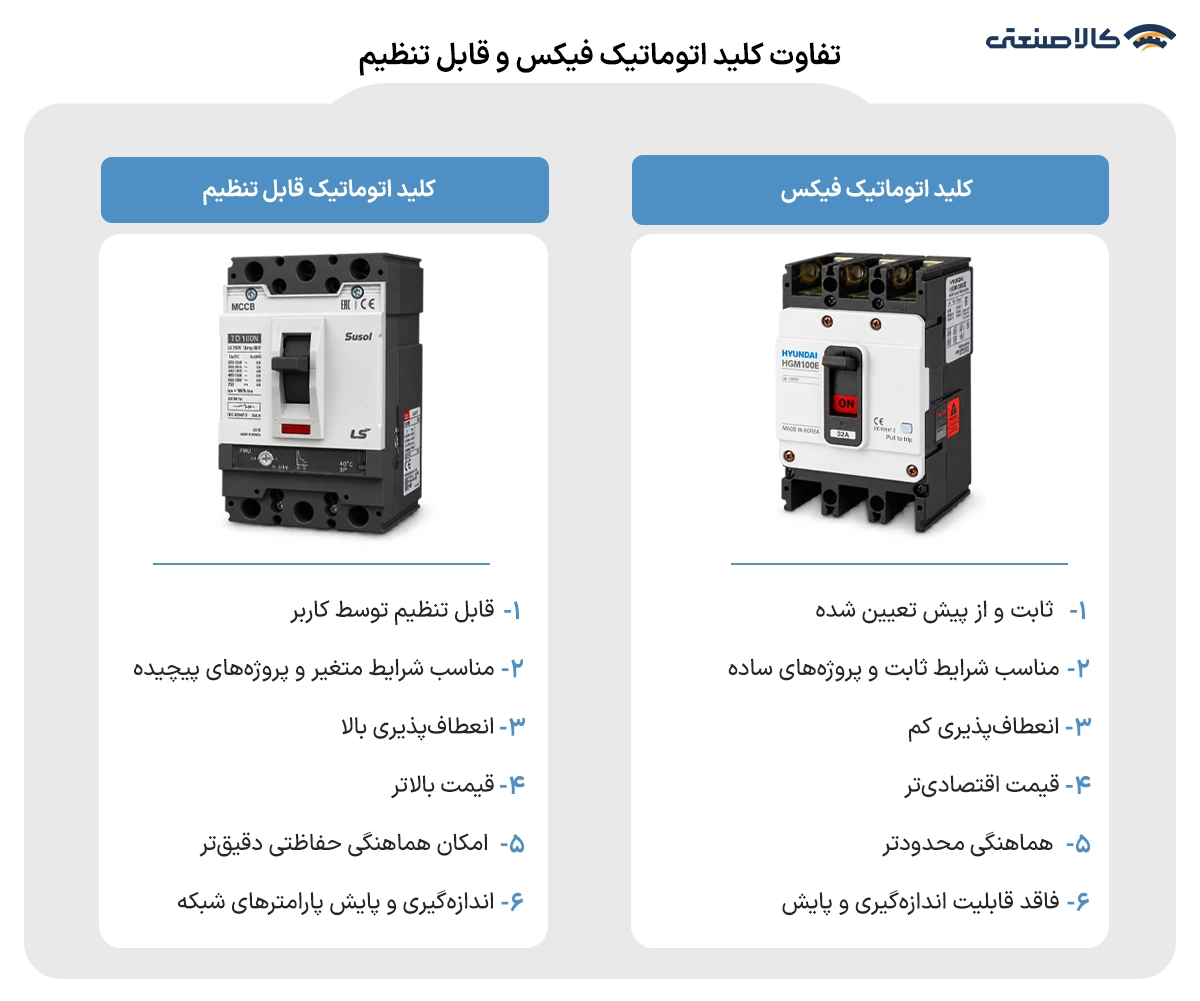

تفاوت کلید اتوماتیک فیکس و قابل تنظیم
کلید اتوماتیک MCCB در مدلهای قابل تنظیم هم عرضه میشود. در کلید فیکس، تنظیمات حفاظت توسط سازنده ثابت است؛ اما در کلید اتوماتیک قابل تنظیم، این مقادیر متناسب با نیاز پروژه قابل تغییر هستند. کلید فیکس برای کاربردهای ثابت و نوع قابل تنظیم برای شرایط متغیر مناسبتر است.
اگر دنبال بررسی مشخصات و قیمت کلید اتوماتیک قابل تنظیم هستید، میتوانید صفحه مربوط به این محصول را مشاهده و مدلهای مختلف آن را بررسی کنید: کلید اتوماتیک قابل تنظیم
.webp)
برای جریانهای بسیار بالا، معمولاً کلید هوایی بهجای کلید اتوماتیک فیکس استفاده میشود؛ زیرا در این سطح از جریان، علاوه بر ظرفیت قطع بالاتر، نیاز به تنظیمات حفاظتی دقیقتر و امکانات کنترلی گستردهتر وجود دارد. در چنین کاربری، کلیدهای هوایی با قابلیت تنظیم پارامترهای حفاظتی، انعطاف بیشتری نسبت به کلیدهای فیکس و حتی برخی مدلهای قابل تنظیم MCCB ارائه میدهند.
مشخصات فنی استاندارد کلید اتوماتیک غیر قابل تنظیم
مشخصات فنی استاندارد این نوع کلید اتوماتیک عبارتاند از:
- جریان نامی (In): مقدار جریانی است که کلید در شرایط عادی میتواند بهصورت مداوم تحمل کند. این مقدار باید متناسب با حداکثر جریان مصرفی مدار انتخاب شود تا از قطعهای ناخواسته یا کاهش سطح حفاظت جلوگیری شود.
- ظرفیت قطع (Icu/Ics): مورد Icu حداکثر جریان اتصال کوتاهی که کلید یک بار میتواند قطع کند و مورد Ics جریان اتصال کوتاه قابل قطع و ادامه سرویسدهی کلید را انجام میدهد.
- ولتاژ کاری (Ue): حداکثر ولتاژی است که کلید برای کارکرد مطمئن در آن طراحی شده است و باید با ولتاژ شبکه مطابقت داشته باشد.
- تعداد پل: براساس نوع مدار انتخاب میشود. در مدارهای سهفاز معمولاً از کلیدهای سه پل استفاده میشود و در شرایطی که قطع نول نیاز باشد، مدل چهار پل کاربرد دارد.
- فرکانس کاری: کلید باید با فرکانس شبکه برق (معمولاً ۵۰ یا ۶۰ هرتز) سازگار باشد.
- استاندارد ساخت (مانند IEC 60947-2): رعایت استانداردهای معتبر، نشاندهنده طراحی و عملکرد کلید مطابق الزامات تجهیزات حفاظتی برق صنعتی است.
- نوع تریپیونیت: مشخص میکند کلید با چه مکانیزمی در برابر اضافهبار و اتصال کوتاه عمل میکند. در مدلهای فیکس، تنظیمات این بخش معمولاً توسط سازنده تعیین شده است. در بسیاری از MCCBهای فیکس، تریپ یونیت معمولاً Thermal Magnetic است و تنظیمات جریان حرارتی و مغناطیسی قابل تغییر نیست.
کاربردهای کلید اتوماتیک فیکس
کلید اتوماتیک فیکس در مدارهایی استفاده میشود که شرایط بهرهبرداری مشخص بوده و نیاز به تغییر مداوم تنظیمات حفاظتی وجود ندارد. برخی از کاربردهای رایج این کلید عبارتاند از:
- تابلوهای MCC (مرکز کنترل موتور): برای حفاظت فیدر موتورهای الکتریکی در برابر اضافهبار و اتصال کوتاه، بهخصوص در خطوطی که مشخصات موتور و شرایط کاری ثابت است.
- تابلوهای توزیع کارخانهها: بهعنوان حفاظت ورودی یا خروجی تابلوهای توزیع صنعتی برای قطع ایمن مدار و حفاظت کابلها و تجهیزات در برابر خطاهای الکتریکی.
- کمپرسورهای صنعتی: برای حفاظت مدار تغذیه کمپرسورهای سهفاز که جریان کاری و شرایط راهاندازی آنها مشخص است و نیاز به تنظیمات حفاظتی پیچیده ندارند.
- پمپهای صنعتی: در سیستمهای انتقال سیال، بوستر پمپها و تجهیزات پمپاژ برای محافظت از موتور پمپ در برابر اضافهجریان و اتصال کوتاه.
- فنهای سهفاز صنعتی: برای حفاظت الکتروموتور فنها در سیستمهای تهویه، مکش و تخلیه هوا که معمولاً دارای بار مشخص و پایدار هستند.
- ماشینآلات CNC و تجهیزات تولیدی: برای حفاظت مدار اصلی یا فیدر دستگاههای صنعتی که پارامترهای مصرفی آنها از قبل مشخص بوده و عملکرد پایدار نیاز دارند.
مقایسه انواع برند های کلید اتوماتیک فیکس
انتخاب برند مناسب کلید اتوماتیک فیکس (MCCB غیر قابل تنظیم) به عواملی مانند کیفیت ساخت، ظرفیت قطع، تنوع رنج جریان، استانداردهای تولید و شرایط کاری پروژه بستگی دارد. برندهای اشنایدر، LS، هیوندای و پارس فانال از گزینههای رایج در پروژههای صنعتی هستند که هرکدام ویژگیهای متفاوتی دارند.
| برند |
ویژگیهای کلیدی |
کاربری |
| اشنایدر (Schneider Electric) |
کیفیت ساخت بالا، دقت عملکرد حفاظتی، تنوع گسترده مدلها، هماهنگی مناسب با سایر تجهیزات برق صنعتی و رعایت استانداردهای بینالمللی |
پروژههای صنعتی حساس، تابلوهای توزیع کارخانه، ماشینآلات و کاربردهایی که قابلیت اطمینان اهمیت بالایی دارد. |
| LS |
عملکرد پایدار، کیفیت مناسب، تنوع خوب در رنج جریان و ظرفیت قطع، قیمت رقابتیتر نسبت به برندهای اروپایی |
تابلوهای صنعتی، ماشینآلات، پروژههایی که نیاز به تعادل بین قیمت و کیفیت دارند. |
| هیوندای (Hyundai Electric) |
گزینه اقتصادیتر با کیفیت قابل قبول، دسترسی مناسب، تنوع مدل و کاربرد گسترده در پروژههای عمومی و صنعتی |
تابلوهای توزیع، موتورهای صنعتی، پروژههایی با محدودیت بودجه و نیاز به حفاظت استاندارد |
| پارس فانال |
برند ایرانی با تمرکز بر تأمین تجهیزات برق صنعتی، قیمت مناسب، دسترسی آسانتر به محصول و خدمات پس از فروش |
پروژههای داخلی، تابلوهای توزیع و کاربردهایی که هزینه اولیه و تأمین سریع اهمیت دارد. |
خرید کلید اتوماتیک فیکس از کالاصنعتی
در کالاصنعتی امکان بررسی قیمت، مقایسه مدلهای مختلف کلید اتوماتیک MCCB فیکس و انتخاب محصول متناسب با نیاز پروژه فراهم است. ضمانت اصالت کالا و مشاوره فنی رایگان نیز به شما کمک میکند با اطمینان بیشتری خرید کنید و از عملکرد صحیح محصول اطمینان داشته باشید. اگر در مورد قیمت سایر تجهیزات حفاظتی برق نیز سوالی دارید، با کارشناسان ما تماس بگیرد و از قیمت روز محصولات مطلع شوید.
