پمپ دیافراگمی گراکو GRACO

پمپ هاسکی

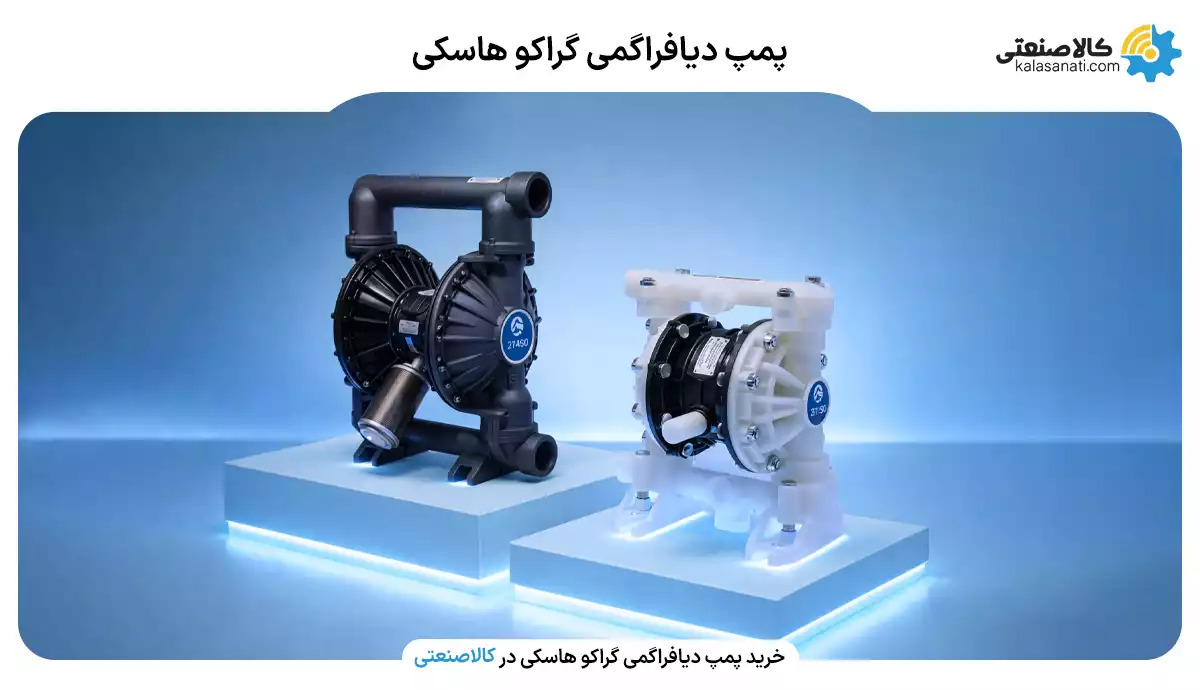

پمپ دیافراگمی هاسکی (برند گراکو)

پمپ دیافراگمی (=بادی یا پنوماتیکی) یک انتخاب مناسب و قابل اطمینان برای انتقال و مدیریت سیالات رقیق، غلیظ، دارای خورندگی، اشتعال‌زا، دارای خاصیت اسیدی و بازی است. در یک پمپ دیافراگمی نیروی محرک به کمک باد تامین می‌شد.

لازم به ذکر است این نوع پمپ زیر مجموعه پمپ‌ها با جابجایی مثبت قرار می‌گیرد و عملکرد آن‌ها از رفت و برگشت دیافراگم و ایجاد پدیده خلاء در سمت دیگر و مکش در سمت دیگر نشات می‌گیرد.

در مقالات قبل سایت کالاصنعتی، عملکرد پمپ‌های دیافراگمی با جزئیات بررسی و ارائه شده است. در حال حاضر شرکت‌های زیادی در زمینه تولید پمپ‌های دیافراگمی فعالیت دارند.

تامین کنندگان پمپ دیافراگمی

از جمله شرکت‌هایی که در ایران نیز محصولات آن‌‌ها تامین می‌شوند می‌توان به شرکت گراکو هاسکی آمریکا (GRACO HUSKY)، شرکت فلویمک ایتالیا (FLUIMAC)، شرکت ویلدن انگلستان (WILDEN)، شرکت یامادا ژاپن (YAMADA)، شرکت‌های ران و پمکار ترکیه (RAN & POMKAR)، شرکت رایور ویو چین (RIVER WAVE)، شرکت‌های لوتز و دبم آلمان (DEBEM & LUTZ) و شرکت بزرگ سندپایپر آمریکا (SANDPIPER) اشاره کرد.

در حال حاضر پمپ‌های دیافراگمی آمریکایی و ترکیه در مجموعه کالاصنعتی قابل تامین است. در این میان، برند گراکو (تاسیس در سال 1926) که پمپ‌های دیافراگمی هاسکی را در سری‌های متنوعی (205، 307، 716، 1050، 1590، 2150، 3275 و 3300) تولید می‌کند مورد توجه بیشتری قرار گرفته اند.

کیفیت ساخت، تنوع محصولات و دقت بالا از جمله ویژگی‌هایی است که گراکو را متمایز می‌کند. برای انتخاب پمپ مناسب براساس هد (ارتفاع)، دبی (آبدهی) و نوع سیال با کارشناسان کالاصنعتی در تماس باشید.

پمپ هاسکی

جنس بدنه و اجزای پمپ دیافراگمی

معمولا در انتخاب پمپ‌ خانگی، کشاورزی و نیمه صنعتی دو پارامتر هد (ارتفاع) و دبی (آبدهی) نقش مهم و بسزایی دارد. در کنار آن جنس پروانه و جنس بدنه نیز مورد توجه است، ولی معمولا جنس بدنه و پروانه از چدن یا استیل انتخاب می‌شود.

در طرف مقابل برای انتخاب یک پمپ دیافراگمی جنس برنه، جنس سیل (آب‌بند) و جنس توپک نیز مورد توجه بیشتری است. جنس این اجزا علاوه بر قیمت، وزن کلی پمپ و نوع عملکرد را نیز تعیین می‌کنند.

در میان شرکت‌های تولید کننده پمپ دیافراگمی، شرکت گراکو تولید کننده پمپ دیافراگمی هاسکی بیشترین تنوع را دارد.

در ادامه به طور خلاصه به انواع مختلف مواد مورد استفاده و کاربرد آن‌ها در پمپ‌های دیافراگمی اشاره می‌شود. لازم به ذکر است برخی از این مواد به صورت پیش فرض و برخی به صورت سفارشی توسط گراکو قابل تامین است.

  • آهن (Iron): ماده‌ای که برای تولید بدنه استفاده می‌شود و مقاومت بالایی در برابر سایش از خود نشان می‌دهد.
  • کینار (Kynar): ماده مورد استفاده در تولید توپک و نشیمنگاه. یک صمغ مصنوعی به‌شمار می‌آید و تحمل در برابر اسیدها و بازها، تحمل در مقابل سایش و مقاومت دمایی بالا از ویژگی‌های این ماده است.
  • استال (Acetal): این ماده که به‌عنوان ترمو پلاستیک می‌تواند جایگزین فلزات غیرآهنی شود. در تولید بدنه اصلی، توپک و نشیمنگاه کاربرد دارد. استال مقاومت در برابر حلال ها و مواد آتش‌زا، تحمل در برابر سایش و محیط اسیدی و بازی را داراست.
  • آلومینیوم (Aluminum): ماده‌ای پرطرفدار در تولید بدنه و موتور. اگر چه آلومینیوم در مقابل سایش و خوردگی تحمل بالایی دارد، در استفاده برای پمپاژ هیدروکربن‌های هالوژنی عملکرد نامطلوبی دارد.
  • استنلس استیل (Stainless steel): ماده‌ای محبوب به دلیل مقاومت خوب در مقابل خوردگی و سایش برای تولید بدنه، نشیمنگاه و توپک است.
  • فولاد ضد زنگ سخت شده (Hardened SST): نشیمنگاه و توپک را می‌توان با این ماده ساخت. در برابر مواد شیمیایی و حتی سایش مقاومت خوبی دارد.
  • پلی پروپیلن (PP): کاربرد در تولید بدنه اصلی، نشیمنگاه و توپک دارد. از دیدگاه اقتصادی ارزان بوده و سازگاری شیمیایی خوبی نیز دارد.
  • لاستیک نیتریل (NBR ،Buna-N): در ساخت نشیمنگاه، دیافراگم و توپک کاربرد دارد. برای استفاده در پمپاژ مواد غذایی و همچنین سیالات پایه نفتی گزینه ایده‌آلی است.
  • TPE وGEOLAST: مواد مورد استفاده در تولید نشیمنگاه، توپک و دیافراگم. در برابر سایش مقاوم بوده و جایگزین مناسبی برای لاستیک نیتریل به‌شمار می‌آیند.
  • تفلون (PTFE): این ماده گزینه بسیار مناسبی برای پمپاژ حلال‌ها است، در مقابل سایش عملکرد خوبی ندارد، با سیالات سازگاری شیمیایی خوبی داشته و در تولید توپک و دیافراگم استفاده می‌شود.

سایزها و نوع ورودی و خروجی در پمپ هاسکی گراکو  و اجزای آن

پمپ های دیافراگمی هاسکی گراکو در سایزهای متنوعی (1/4  اینچ، 3/8  اینچ،1/2  اینچ، 3/4  اینچ،1  اینچ، 1/2  1  اینچ، 2  اینچ و 3  اینچ) تولید می‌شوند.

آبدهی در این نوع پمپ‌ها در بازه حدود 5 الی 1000 لیتر دقیقه و هد کاری در بازه 7 تا حدود 80 متر است. ورودی خروجی میانی، جانبی و دو بخشی در ساختار پمپ‌های هاسکی گراکو وجود دارد.

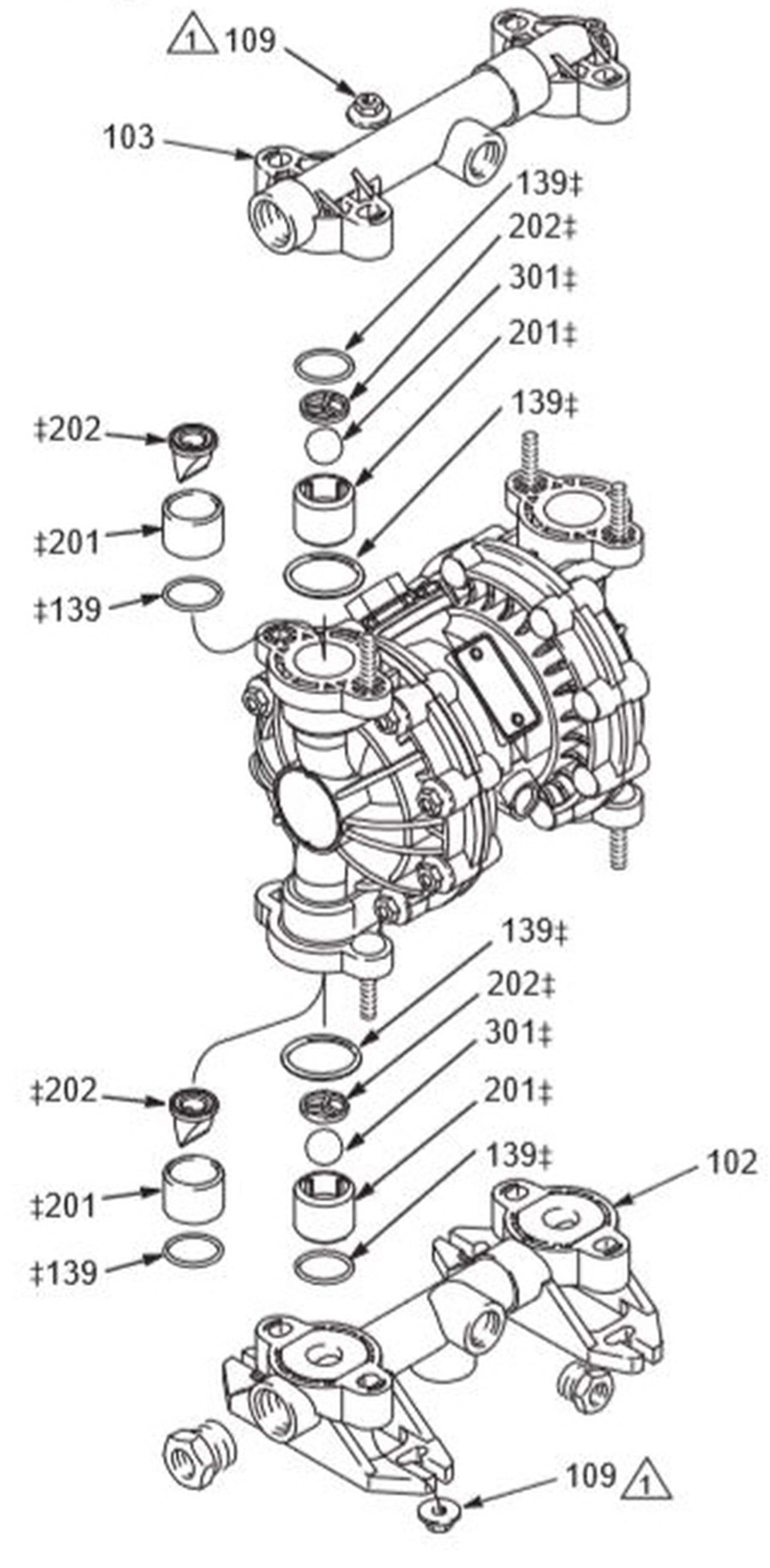

اجزای اصلی یک پمپ هاسکی گراکو شامل بدنه، دیافراگم، اورینگ (واشر)، مانیفولد ورودی و خروجی، توپک و نشیمنگاه آن، کیت و شیر چند طرفه است.

پمپ هاسکی

مزایا و کاربرد پمپ‌های دیافراگمی هاسکی گراکو

علاوه بر مزایایی که پیش‌تر به آن اشاره شد (کیفیت ساخت، تنوع محصولات و دقت بالا)، می‌توان گفت پمپ‌های هاسکی به دلیل ضد انفجار بودن ایمنی خوبی دارند، حتی در حضور آلودگی محیطی در کلیه مکان‌ها قابلیت نصب و راه اندازی دارند. خود مکش هستند.

می‌توانند کاملا در یک محیط غوطه‌ور بوده و همچنان کار کنند. دبی و هد متغیر دارند. علاوه بر اینکه به صورت خشک می‌توانند بدون آسیب کار کنند، نشستی خیلی کمی دارند.

با انواع جنس، سایز و ساختار تولید و به مشتری ارایه می‌شوند. در محیط‌های با رطوبت بالا استفاده شده و قابلیت پمپاژ مواد اشتعال‌زا، خورنده، اسیدی، غلیظ را دارند.

کاربرد یک پمپ دیافراگمی هاسکی می‌تواند در پمپاژ و انتقال مواد غذایی (رب، سس، مربا، شربت، شکلات، آب نمک، خمیر)، مواد شیمیایی (رنگ، حلال‌ها، رزین، لاتکس، چسب، نفت و سیلیس)، روغن، بنزین، انواع اسیدها و بازها، آب ژاول، مواد دارویی، شامپو و حتی لجن دیده شود.

مزایا و ویژگی‌های مهم مدل‌های مختلف هاسکی گراکو

  • پمپ دیافراگمی هاسکی گراکو مدل 205 : (عملکرد جابجایی مثبت, عملگر پنوماتیکی، ورودی و خروجی سایز یک چهارم اینچ، فشار کاری حدود 7 بار و بیشینه دبی 19 لیتر بر دقیقه، بیشینه مکش 3 متر و کارکرد تا دمای 82 درجه سانتی‌گراد، تولید در سه جنس pp، استال، PVDF).
  • پمپ دیافراگمی هاسکی گراکو مدل 307 : (دارای ورودی و خروجی سه هشتم اینچ(8/3)، عملکرد از نوع جابجایی مثبت، پنوماتیکی، قابل استفاده برای سیالات تا ویسکوزیته حدود 1000 سانتی پویز، فشار کاری 7 بار و دبی حدود 26 لیتر بر دقیقه، توانا در پمپاژ سیالات دارای ذرات جامد تا اندازه 1.5 میلی متر، کارکرد تا دمای حدود 65 درجه سانتی گراد).
  • پمپ دیافراگمی هاسکی گراکو مدل 515 : (دارای سایزهای ورودی و خروجی یک دوم و سه چهارم اینچ، قابل استفاده برای پمپاژ سیالات تا 5000 سانتی پویز، نوع پنوماتیکی، دارای فشار کاری حدود 7 بار و دبی 57 لیتر بر دقیقه، توانا در پمپاژ سیالات دارای ذرات تا حدود 2.5 میلی متر، تا دمای 82 درجه سانتی گراد امکان کار دارد).
  • پمپ دیافراگمی هاسکی گراکو مدل 716 : (مدل 716 دارای عملکرد از نوع جابجایی مثبت و پنوماتیکی است، دارای خروجی و ورودی سه چهارم اینچ دارد، حداکثر فشار کاری و دبی 7 بار و 61 لیتر بر دقیقه است. همچنین می‌تواند سیالات دارای ذرات تا سایز 2.5 میلی‌متر و ویسکوزیته 5000 سانتی پویز را پمپاژ کند).
  • پمپ دیافراگمی هاسکی گراکو مدل 1050 : (نوع پنوماتیکی و جابجایی مثبت، ورودی و خروجی سایز یک اینچ، فشار کاری حدود 9 بار و بیشینه دبی 189 لیتر بر دقیقه، سیال دارای ویسکوزیته 10000 سانتی پویز و دارای ذرات جامد سایز 3.2 میلی متر را پمپاژ می‌کند).
  • پمپ دیافراگمی هاسکی گراکو مدل 1590 : (دارای سایز ورودی و خروجی 1.5 اینچ، جابجایی مثبت و پنوماتیکی، فشار کاری حدود 9 بار و دبی حدود 378 لیتر بر دقیقه، دارای تنوع جنس استیل، آلومینیوم، pp و PVDF و توانا در پمپاژ سیالات غلیظ تا 15000 سانتی پویز).
  • پمپ دیافراگمی هاسکی گراکو مدل 2150 : (سایز ورودی و خروجی دو اینچ، فشار کاری حدود 9 بار و حداکثر دبی 568 لیتر بر دقیقه، توانا در پمپاژ سیالات تا 20000 سانتی پویز).
  • پمپ دیافراگمی هاسکی گراکو مدل 3275 و 3300 : (جابجایی مثبت و پنوماتیکی، دارای ورودی و خروجی سایز سه اینچ، امکان کار برای سیالات تا 20000 سانتی پویز، فشار کاری 7 بار و دبی بیشتر از 1000 لیتر بر دقیقه)

مشخصات فنی پمپ دیافراگمی گراکو

هاسکی نام تجاری پمپ دیافراگمی گراکو GRACO است که با نیروی هوای فشرده (پنوماتیک) کار میکنند ودر صنایع مختلف کاربرد وسیع دارند.

پمپ های دیافراگمی گراکو با نسبت 1:1 و ظرفیت انتقال 1 الی 1000 لیتر در دقیقه برای پمپاژ و انتقال و توزیع انواع سیالات به کار گرفته میشوند.

بدنه و اجزای داخلی پمپ دیافراگمی گراکو از مواد مختلفی ساخته شده اند تا بتوانند در شرایط مختلف پمپاژ هر نوع سیالی را با هر نوع PH امکان پذیر نمایند.

موارد قابل استفاده در ساختمان قطعات و اجزای پمپ ها

  1.  Stainless steel ss(استنلس استیل): جهت مواد خورنده و سیالات با پایه آب
  2.  Aluminium AL (آلومینیوم): جهت روغن ها ، آب ،اغلب حلال ها و مصارف عمومی
  3.  Poly propylene pp(پلی پروپیلن): جهت اسید ها و بازها
  4.  Acetal AC(استال): جهت حلال ها و مواد آتشزا
  5. Kyner KY (کینار): جهت مواد شیمیایی خورنده ویا موادی که با درجه حرارت بالا پمپ میشوند
  6.  Carbon steel CS(کاربن استیل): جهت مواد ساینده

علاوه بر موارد فوق که عمدتا اجزای خارجی پمپ را تشکیل میدهند قطعات داخلی که با سیال در تماس هستند از موادمقاوم در مقابل حلال ها و مواد شیمیایی ها و خورنده و مواد ساینده از جمله تفلونHytrel,Buna-N,Viton,Santopren,(Teflon) ساخته می شوند.

باتوجه به این تنوع ساخت پمپ های دیافراگمی هاسکی (Husky) برای انتقال انواع اسیدها وبازها، سیالات سنگین و لجنی،رنگ ها ولهاب ها،مرکب و جوهر ها،چسب ها و روغن ها، مواد نفتی ، شیمیایی و آتشزا،تمیز کننده ها و حلال ها ،مواد غذایی،محلول های دارویی و.....یک انتخاب ایده آل می باشد.

طراحی مناسب پمپ های هاسکی (Husky)همراه با حداقل قطعات متحرک و کمترین اصطکاک داخلی،مدت ها کار بدون مشکل پمپ را تضمین می نماید.

پمپ های هاسکی بلافاصله شروع به کار می نایند(احتیاج به هواگیری ندارند) و با افزایش فشار هوای ورودی از صفرتا حداکثر ظرقیت خود بازدهی دارند و به سهولت جا به جا و نصب میشوند.

پمپ های دیافراگمی (Husky) هرگز جرقه ای ایجاد نمی کنند، بنابراین برای کار با مواد آتشزا و یادر محیط خطرناک بهترین انتخاب هستند.
