اینورتر جرثقیل

اینورتر جرثقیل

17 مهر 1400

یکی از بیشترین کاربرد های اینورتر در صنعت، استفاده در جرثقیل هاست. جرثقیل ها به دلیل گشتاوری که در لحظه ی راه اندازی، استارت زیر بار و جلوگیری از حرکت پاندولی به دستگاهی جهت کنترل دور موتور آن ها نیاز دارند.

این اینورتر ها یا درایو های کنترل دور الکتروموتور ها هستند که مخصوص کاربری جرثقیل طراحی و ساخته شده اند.

اینورتر ها دستگاه هایی هستند که با کنترل پارامتر های ورودی یک الکتروموتور (فرکانس، ولتاژ، جریان)، به کاربر این اجازه را می دهد که کنترل صفر تا صدی روی آن داشته باشد.

اینورتر جرثقیل علاوه بر کنترل روی الکتروموتور پارامتر هایی دارند که با تنظیم آن ها می شود کمیت های فیزیکی آن را اندازه گیری کند و به بهترین شکل آن ها را تغییر دهد از سری مواردی که اینورتر های خاص جرثقیل روی آن کنترل دارند میتوان گفت:

  • گشتاور مناسب برای به حرکت درآوردن موتور زیر بار
  • قابلیت تنظیم پارامتر ها با هر بار
  • استارت و استاپ بسیار آهسته و نرم جهت جلوگیری از صدمه دیدن بار
  • جلوگیری از حرکت پاندولی حین حرکت بار
  • طراحی شده با استاندارد های ماشین آلات جرثقیل
  • کنترل یکپارچه ترمز برای ایمنی بار
  • عملکرد سریع برای بالا بردن بازده با بارهای سبک

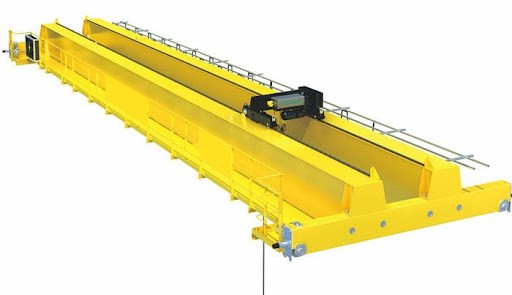

اینورتر مناسب برای جرثقیل

انتخاب اینورتر مناسب برای جرثقیل

در انتخاب یک اینوتر مناسب با جرثقیل مورد نظر، باید توجه داشت که اینورتر ها انواع مختلفی دارند که هر کدام مناسب یک موتور و محیط استفاده می شود از جمله مواردی که باید به هنگام انتخاب اینورتر برای جرثقیل توجه داشت میتوان به:

  • توان موتور جرثقیل،
  • گشتاور مورد نیاز،
  • حداکثر باری که جرثقیل بلند می کند،
  • تغذیه ورودی،
  • شرایط محیطی جرثقیل،
  • سطح ایمنی اینورتر،
  • قابلیت استفاده از مقاومت ترمز برای جرثقیل های سنگین کار،
  • برند اینورتر و کیفیت ساخت آن برند
  • قیمت اینورتر اشاره داشت.

برند های زیادی هستند که در زمینه کاربری های جرثقیل اینورتر مخصوص ساخته اند. در ادامه به تعدادی از این برند ها که در زمینه جرثقیل اینورتر های قدرتمندی ساخته اند بررسی میکنیم.

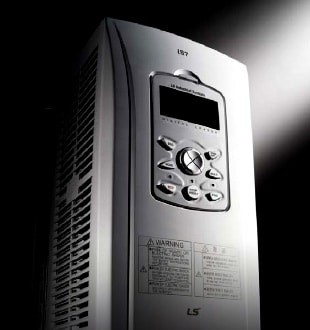

اینورتر LS مدل IS7

  • مناسب گشتاور ثابت و متغییر
  • دارای پارامتر های فن و پمپ و جرثقیل
  • سه فاز 220 ولت از یک اسب تا 100 اسب
  • سه فاز 380 ولت از یک اسب تا 500 اسب
  • دارای مدهای کنترلی مختلف
  • پشتیبانی شبکه های مختلف

اینورتر ls برای جرثقیل

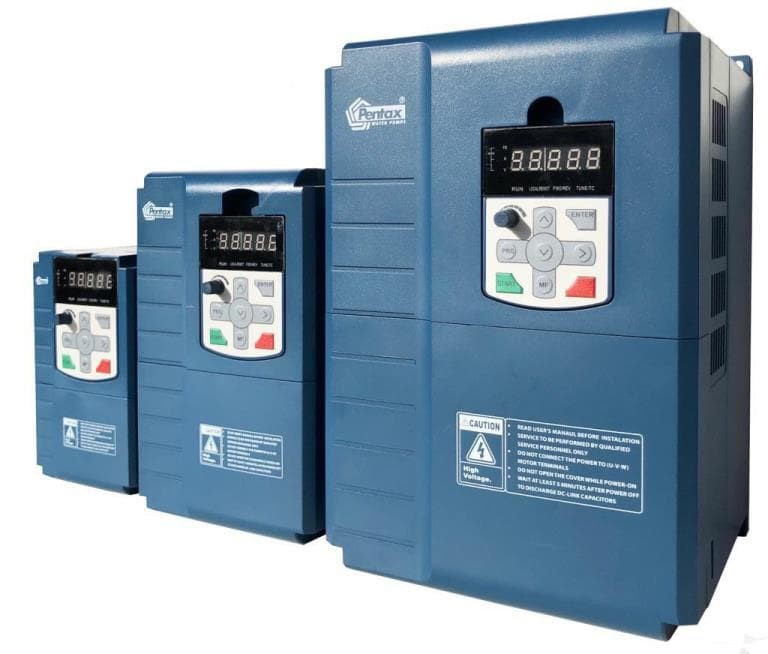

اینورتر پنتاکس

این اینورتر ها با تکنولوژی ساخت فوق العاده عالی خود، عکس العمل خوبی در کاربری مورد نظر خود دارد. با پشتیبانی از مدهای کنترلی V/F، فیدبک دار(Close loop) و بدون فیدبک (Open loop) باعث می شود در کاربری جرثقیل بهترین عکس العمل را در برابر گشتاور مورد نیاز بار و یا تغییرات بار انجام دهد.

از دیگر خصوصیات این اینورتر استفاده از PID کنترلر در ساخت این اینورتر ها است که برای ثابت نگه داشتن تغییرات سیستم جرثقیل بسیار تاثیر گذار است. جلوگیری از لگد زدن موتور در هنگام استارت آن، حرکت دادن آهسته موتور جهت جلوگیری از تخریف و ریختن بار روی جرثقیل و حرکت پاندولی مواد، استارت زیر بار و جلوگیری از لنگر انداختن بار از دیگر قابلیت های اینورتر های پنتاکس است.

درایو پنتاکس برای جرثقیل

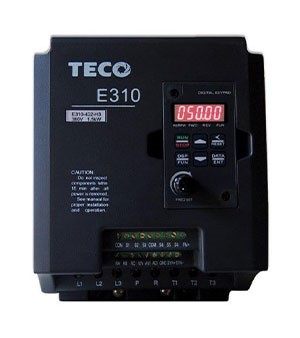

اینورتر TECO مدل E310

یکی از کاربردهای ویژه اینورتر TECO مدل E310 در هادی های جرثقیل سقفی است. در جرثقیل های سقفی، دو موتور الکتریکی به طور همزمان در حرکت طولی راه اندازی می شوند، برای دستیابی به این هدف، می توان از اینورتر TECO سری E310 استفاده کرد.

لازم به توضیح است که برای انتخاب قدرت مناسب برای راه اندازی الکتروموتورهای حرکتی طولی جرثقیل، باید از اینورتر استفاده شود که قدرت آن بیشتر از توان کل هر دو الکتروموتور حرکتی طولی جرثقیل است.

به عنوان مثال، برای دو موتور الکتریکی با قدرت 0.75 کیلو وات هر کدام برای انتخاب اینورتر، قدرت 2.2 کیلووات است.

اینورتر تکو مدل E310

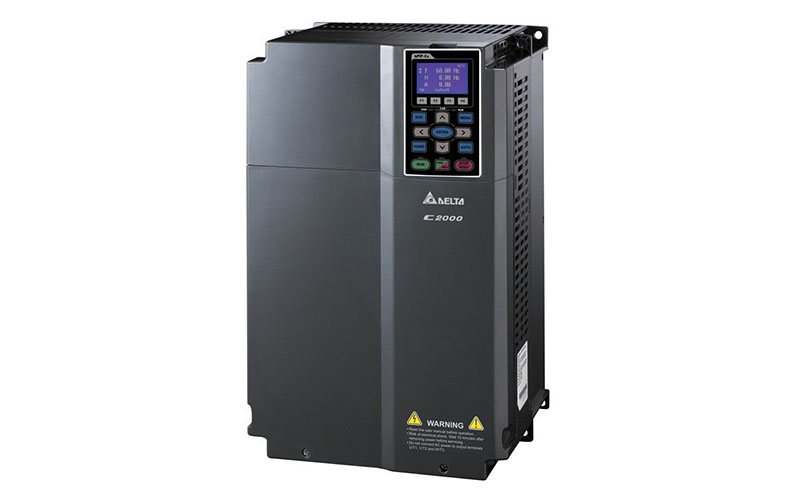

درایو دلتا سری VFD-C2000 و VFD-B

این اینورتر از قدرت و گشتاور بالایی برخوردار است مناسب برای کاربری ها سنگین مثل جرثقیل ها؛ دارای عملکرد دقیق، گشتاور و کنترل موقعیت و قابلیت ارائه سه مد گشتاور، سرعت و موقعیت.

اینورتر جرثقیل دلتا

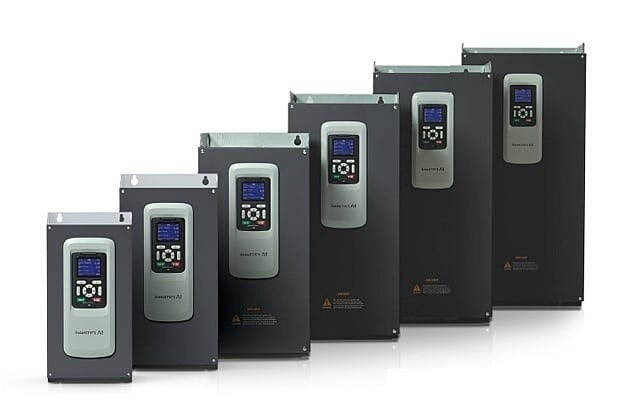

اینورتر imaster A1

از اینورتر برای کاربردهای سنگین و فوق سنگین که نیاز به گشتاور بالا دارند استفاده کنید مانند جرثقیل ، میکسر، اکسترودر ، برجستگی های جرثقیل و... آنها می توانند موتور دوم را با پارامترهای مربوطه کنترل کنند. این می تواند از پلت فرم شبکه RS485 (Modbus RTU) پشتیبانی کند. دارای یک چاپگر داخلی در تمام محدوده ها است و در صورت لزوم ، ترمز باید مستقیماً به درایو متصل شود.

اینورتر IMASTER A1

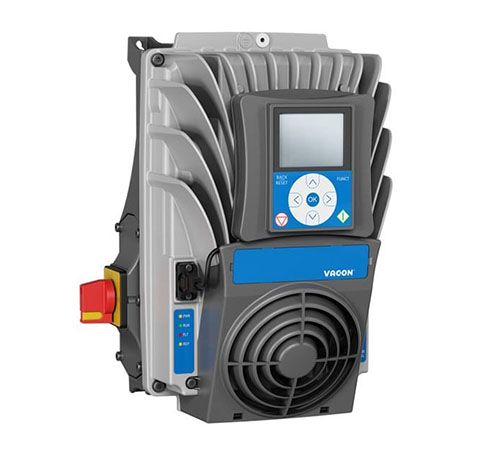

اینورتر VACON

یکی از برند ها تولید اینورتر که بسیار سنگین کار و با IP (درجه حفاظت) بالا اینورتر VACON هستند. این اینورتر ها زیر مجموعه شرکت دانفوس درامده و تحت لیسانس این شرکت تولید می کند. توان بعضی از محصولت این برند تا 4100 کیلووات در ولتاژ 400 ولت میرسد و درجه حفاظتی بالای این اینورتر ها این قابلیت را داشته که حتی بدون تابلو نصب شوند. این اینورتر ها قابلیت تحمل اضافه بار تا 150% را دارد.

درایو کنترل دور VACON

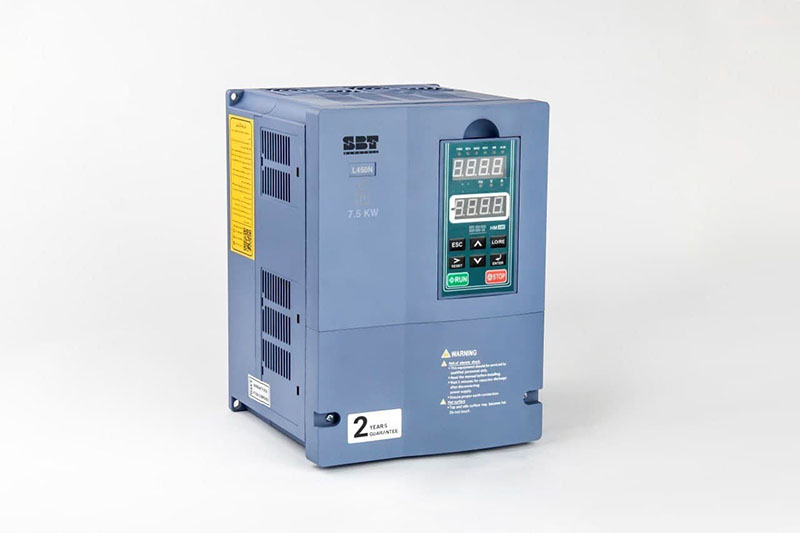

اینورتر SBT

این برند دارای دو مجموعه اینورتر آسانسوری و کاربری عمومی است. اینورتر های آسانسوری همانطور که از اسم شان مشخص است برای کابری های آسانسور، بالابر و انواع جرثقیل ها کاربرد دارند. این اینورتر ها با :

  1. قیمت مناسب
  2. کنترل حلقه بسته برداری
  3. حفاظت درایو در برابر اضافه جریان قابلیت تشخیص اضافه بار و قطع کار موتور پس از زمان و میزان اضافه بار
  4. و قابلیت های دیگر که برای این کاربری طراحی شده است کار را برای مصرف کننده بسیار آسان کرده است.

اینورتر SBT

جمع بندی

کاربرد اینورتر ها در صنایع مختلف و در هر جایی که از الکتروموتور های القائی استفاده شود میتوان از اینورتر ها برای کنترل این الکتروموتور ها استفاده کرد. کاربرد اینورتر ها در کنترل موتور های جرثقیل ها بسیار وسیع است و به طور کلی میتوان گفت که بدون اینورتر کنترل این موتور ها غیر ممکن است به دلیل اینکه کارکرد جرثقیل ها بسیار باید به دقت و آرام باشد تا از به خطر افتادن و صدمه زدن چه جانی و مادی جلوگیری شود.
