خطاهای اینورتر دانفوس

خطاهای اینورتر دانفوس

16 اسفند 1402

اینورترها امروزه نقش بسیار مهمی در صنعت برق و الکترونیک پیدا کرده‌اند. این دستگاه‌ها وظیفه تبدیل ولتاژ مستقیم DC به ولتاژ متناوب AC را برعهده دارند و کاربردهای فراوانی در صنایع گوناگون دارند. یکی از شرکت‌های پیشرو در تولید اینورتر، شرکت دانفوس است.

اما همانند هر دستگاه الکترونیکی دیگری، اینورترها نیز در معرض بروز خطا و ایراد هستند. آگاهی از انواع خطاهای اینورتر و دلایل بروز آن‌ها، به ما کمک می‌کند تا بتوانیم عملکرد این دستگاه‌ها را به درستی مدیریت کنیم و از بروز ایرادات جدی جلوگیری نماییم. در این مقاله قصد داریم تا به بررسی انواع خطاها در اینورترهای دانفوس بپردازیم. امید است که مطالعه این مقاله بتواند شما را در شناخت و مدیریت خطاهای احتمالی این دستگاه‌ها یاری رساند.

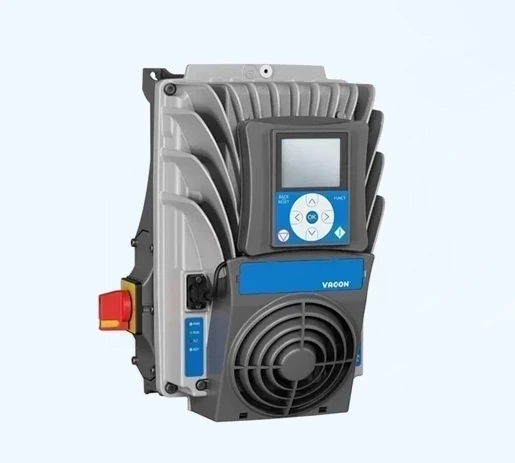

اینورتر دانفوس و کاربرد آن

اینورتر دانفوس یکی از محصولات پرکاربرد و پرفروش شرکت دانفوس است. این شرکت دانمارکی یکی از غول‌های تولید اینورتر در دنیا به شمار می‌رود و محصولات آن در بسیاری از کاربردهای صنعتی و تجاری مورد استفاده قرار می‌گیرد. اینورترهای دانفوس از کیفیت بالا و قابلیت اطمینان بسیار خوبی برخوردار هستند. کاربردهای اینورتر دانفوس بسیار گسترده و متنوع است. از جمله مهمترین کاربردهای این محصول می‌توان به موارد زیر اشاره کرد

  • کنترل موتورهای الکتریکی در صنایع
  • کاربرد در درایوهای کنترل حرکت
  • کنترل پمپ‌ها، فن‌ها و کمپرسورها
  • سیستم‌های HVAC
  • صنایع غذایی و تولید مواد
  • و انواع ماشین‌آلات صنعتی

اینورترهای دانفوس با کیفیت و قابلیت اطمینان بالای خود، گزینه‌ای مناسب برای انواع کاربردهای صنعتی و تجاری محسوب می‌شوند و جزو بهترین برند ها است. برای خرید اینورتر میتوانید با کارشناسان ما در تماس باشید.

علت ها و عوامل موثر در ایجاد خطا

خطاهای اینورتر دانفوس می‌توانند ناشی از علل و عوامل مختلفی باشند. شناخت این علت:‌ها به ما کمک می‌کند تا بتوانیم از بروز خطاهای احتمالی پیشگیری کنیم. از جمله مهم‌ترین دلایل ایجاد خطا در اینورترها می‌توان به موارد زیر اشاره کرد

  1. ولتاژ ورودی نامناسب ولتاژ بسیار بالا یا پایین می‌تواند باعث خطا شود.
  2. اضافه باری بارگذاری بیش از حد ظرفیت اینورتر
  3. دمای محیط نامناسب دمای خیلی پایین یا بالا
  4. رطوبت و گرد و غبار
  5. نوسانات ولتاژ شبکه
  6. عیوب ساختاری و طراحی
  7. عدم رعایت استانداردهای نصب و راه‌اندازی

بنابراین با رعایت استانداردها و پیشگیری از عوامل فوق می‌توان از بروز بسیاری از خطاها جلوگیری کرد.

اثرات خطاها بر عملکرد اینورترها

بروز هر گونه خطا و ایراد در اینورترها می‌تواند تاثیرات منفی بر عملکرد آنها داشته باشد. بسته به نوع خطا، شدت آن و اینکه چه قسمتی از اینورتر دچار مشکل شده است، اثرات خطا متفاوت خواهد بود. در برخی موارد خطاها می‌توانند باعث اختلال در تولید ولتاژ خروجی AC شوند. همچنین ممکن است خروجی اینورتر کاملا قطع شود. در موارد شدیدتر، خطاهای اینورتر می‌توانند منجر به آسیب دیدگی قطعات الکترونیکی داخلی و حتی خرابی کلی اینورتر گردند.
علاوه بر این، برخی خطاها اثرات جانبی نیز دارند. به عنوان مثال خطاهایی که منجر به افزایش دمای اینورتر می‌شوند، عمر مفید قطعات الکترونیکی را کاهش می‌دهند. همچنین خطاهایی مانند اتصال کوتاه می‌توانند باعث وارد شدن استرس‌های الکتریکی به سیستم شوند.

انواع خطاها در اینورترهای دانفوس

خطاهای اینورترهای دانفوس را می‌توان به دو دسته اصلی خطاهای سخت‌افزاری و خطاهای نرم‌افزاری تقسیم کرد

خطاهای سخت‌افزاری

  • خرابی مدارات الکترونیک قدرت اینورتر
  • خرابی کامپوننت‌ها و قطعات مختلف
  • خطا در سیستم خنک‌کنندگی و فن‌ها
  • مشکلات مربوط به ترمینال‌ها و اتصالات
  • خطا در بردها و مدارات کنترلی

خطاهای نرم‌افزاری

  1. بروز اشکال در سیستم عامل و نرم‌افزار کنترل اینورتر
  2. خطا در برنامه‌ریزی و تنظیمات پارامترها
  3. مشکلات ارتباطی بین نرم‌افزار و سخت‌افزار
  4. خطاهای محاسباتی و الگوریتمی
  5. مشکلات مرتبط با ذخیره‌سازی اطلاعات

کدهای خطای دانفوس

کدهای خطای دانفوس را به قرار زیر است.

کد خطا علت اقدام
U-SNUBBER ولتاژ اسنابر بسیار بالا اگر خطا یکبار رخ داده، صبر کنید تا سیستم ثابت شود. اگر خطا مکرراً رخ می‌دهد، با تعمیرکار تخصصی تماس بگیرید.
U-GRID ولتاژ شبکه AC خارج از محدوده آستانه (بالاتر یا پایین‌تر از تنظیم) اگر خطا یکبار اتفاق افتاد، منتظر بمانید تا سیستم ثابت شود. اگر خطا مکرراً رخ می‌دهد، با تعمیرکار تخصصی تماس بگیرید.
U PV ولتاژ ورودی از استرینگ PV بسیار بالا لطفاً سیم‌کشی DC را بررسی کنید و ولتاژ را اندازه‌گیری نمایید.
U DC-BUS ولتاژ باس DC بسیار بالا اگر خطا یکبار رخ داد، صبر کنید تا سیستم ثابت شود. اگر خطا مکرراً رخ می‌دهد، با تعمیرکار تخصصی تماس بگیرید.
U 5.0 ، U 3.3 ، U 15.0 منبع تغذیه داخلی خارج از محدوده با تعمیرکار تخصصی تماس بگیرید.
TEMP HIGH دمای ماژول توان داخلی بسیار بالا اینورتر را از نظر تجمع گرما یا مسدود شدن دندانه‌های خنک‌کننده بررسی کرده و در صورت نیاز اصلاح کنید.
PV-CONFIG-ERR خطای تشخیص داده شده توسط تست پیکربندی PV لطفاً سیم‌کشی DC را بررسی کنید و اندازه‌گیری نمایید.
okt/15 ولتاژ شبکه بسیار بالا لطفاً سیم‌کشی AC را بررسی کنید و اندازه‌گیری نمایید.
IPM CURRENT محتوای DC در جریان AC بسیار بالاست. لطفا با تعمیرکار تخصصی تماس بگیرید.
HW TRIP تریپ سخت‌افزاری لطفا با تعمیرکار تخصصی تماس بگیرید.
F-GRID فرکانس شبکه خارج از محدوده (خارج از تنظیمات) اگر خطا یکبار رخ داد، صبر کنید تا سیستم ثابت شود. اگر خطا مکرراً رخ می‌دهد، با تعمیرکار تخصصی تماس بگیرید.
EPRM PAR. LIM بررسی اعتبار تنظیمات ولتاژ و فرکانس شبکه. تنظیمات خیلی دور از مقادیر واقعی ولتاژ و فرکانس شبکه. اگر مداوم است، با تعمیرکار تخصصی تماس بگیرید.
ENS RAM خطای حافظه ENS لطفا با تعمیرکار تخصصی تماس بگیرید.
ENS امپدانس افزایش امپدانس شبکه بیشتر از محدوده اگر خطا مکرراً رخ می‌دهد، با تعمیرکار تخصصی تماس بگیرید.
ENS FL. CHKSM خطای حافظه فلش پس از خودآزمایی لطفا با تعمیرکار تخصصی تماس بگیرید.
ENS EP. CHKSM خطای حافظه EPROM پس از خودآزمایی لطفا با تعمیرکار تخصصی تماس بگیرید.
ENS COM ERR خطا در ارتباط با برد ENS اگر مداوم است، با تعمیرکار تخصصی تماس بگیرید.
ENS خطای ENS اگر خطا مکرراً رخ می‌دهد، با تعمیرکار تخصصی تماس بگیرید.
EARTHFAULT خطای جریان زمین در حالت شبکه عایق‌بندی سیستم را بررسی کنید.
40 شبکه AC درست نیست. لطفاً سیم‌کشی AC را بررسی کنید و اندازه بگیرید.
364 احتمال خطای بالقوه در نصب AC لطفاً سیم‌کشی AC را بررسی کنید و اندازه بگیرید.
356-363 آزمون رله ترانزیستور ناموفق بوده است. اگر مداوم است، با تعمیرکار تخصصی تماس بگیرید.
353-355 آزمون سنسور جریان ناموفق بوده است. اگر مداوم است، با تعمیرکار تخصصی تماس بگیرید.
350-352 خودآزمایی RCMU ناموفق بوده است. اگر خطا مکرراً رخ می‌دهد لطفا با تعمیرکار تخصصی تماس بگیرید.
34-37 جریان نشتی تشخیص داده شده بسیار بالاست. اگر خطا مکرراً رخ می‌دهد لطفا با تعمیرکار تخصصی تماس بگیرید.
31-33 محتوای DC جریان شبکه بسیار بالا است. اگر خطا مکرراً رخ می‌دهد لطفا با تعمیرکار تخصصی تماس بگیرید.
28-30 قطع شبکه، خارج از محدوده rocof از یک برقکار بخواهید ولتاژ لحظه‌ای شبکه و فرکانس شبکه را بررسی کند.
258 ولتاژ PV بسیار بالا / در حال انتظار لطفاً سیم‌کشی DC را بررسی کنید و اندازه‌گیری نمایید.
251 پردازنده ایمنی عملکردی خطای ایمن را گزارش کرده است. اگر خطا مکرراً رخ می‌دهد لطفا با تعمیرکار تخصصی تماس بگیرید.
25-27 قطع شبکه، ولتاژ خط به خط بسیار پایین تا زمانی که اینورتر ولتاژ بیش از حد خط به خط شبکه را تشخیص می‌دهد ولتاژهای خط به خط را بررسی کنید.
247 آزمون اعتبارسنجی در پردازنده ایمنی عملکردی ناموفق بوده است. اگر خطا مکرراً رخ می‌دهد لطفا با تعمیرکار تخصصی تماس بگیرید.
246 رویداد شبکه تشخیص داده شد، اینورتر متوقف شد. از یک برقکار بخواهید ولتاژ لحظه‌ای شبکه و فرکانس شبکه را بررسی کند.
243،244 خطای داخلی اگر مداوم است، با تعمیرکار تخصصی تماس بگیرید.
241،242،249 خطای ارتباطی داخلی اگر مداوم است، با تعمیرکار تخصصی تماس بگیرید.
225-240 خطای حافظه داخلی اگر مداوم است، با تعمیرکار تخصصی تماس بگیرید.
224 یک سیم در RCMU قطع شده است. اگر مداوم است، با تعمیرکار تخصصی تماس بگیرید.
223،255-257 تریپ حفاظت جزیره‌ای از یک برقکار بخواهید ولتاژ لحظه‌ای شبکه و فرکانس شبکه را بررسی کند.
222 آزمون خودکار انجام شده است (فقط ایتالیا) از یک برقکار بخواهید ولتاژ لحظه‌ای شبکه و فرکانس شبکه را بررسی کند.
216-218 جریان شبکه بسیار بالا است. از یک برقکار بخواهید ولتاژ لحظه‌ای شبکه و فرکانس شبکه را بررسی کند.
213-215 خطای اعتبارسنجی بین اندازه‌گیری‌های داخلی لطفا با تعمیرکار تخصصی تماس بگیرید.
212 ولتاژهای میانی داخل اینورتر خارج از تعادل هستند. لطفا با تعمیرکار تخصصی تماس بگیرید.
211 عدم وجود سیگنال تاکو از فن بررسی بصری گردش هوای مدار خنک‌کننده
209-210 ولتاژهای میانی داخل اینورتر بسیار بالا هستند. با تعمیرکار تخصصی تماس بگیرید.
201-208 دما بسیار بالا است. اینورتر را از نظر تجمع گرما یا مسدود شدن دندانه‌های خنک‌کننده بررسی کرده و در صورت نیاز اصلاح کنید.
19-24 فرکانس شبکه خارج از محدوده است. از یک برقکار بخواهید ولتاژ لحظه‌ای شبکه و فرکانس شبکه را بررسی کند.
16-18 ولتاژ لحظه‌ای شبکه بسیار بالا است. تا زمانی که اینورتر ولتاژ بیش از حد خط به خط شبکه را تشخیص می‌دهد ولتاژهای خط به خط را بررسی کنید.
115 مقاومت نصب PV بسیار پایین است / در حال تلاش مجدد عایق‌بندی سیستم را بررسی کنید.
103-105 جریان PV بسیار بالا / در حال انتظار لطفاً سیم‌کشی DC را بررسی کنید و اندازه‌گیری نمایید.
1/jun ولتاژ شبکه بسیار پایین است. لطفاً سیم‌کشی AC را بررسی کنید و اندازه بگیرید.

سخن پایانی

خطاهای اینورتر از جمله مسائلی هستند که می‌توانند بهره‌برداری و نگهداری سیستم‌های فتوولتائیک را با چالش مواجه کنند. آگاهی از انواع خطاها و روش‌های شناسایی و رفع آن‌ها، مهارت مهمی برای کارشناسان و متخصصان این حوزه محسوب می‌شود. امید است مطالب ارائه شده در این مقاله بتواند دیدگاه مناسبی نسبت به این موضوع مهم ارائه نماید. همچنین پیشنهاد می‌شود جهت کسب اطلاعات تخصصی بیشتر، به منابع و مراجع معتبر مراجعه گردد.
